舟山瓦斯继电器校验仪把配备的信号测试线另一头与仪器面板上的航插信号口相连接。4. 使用配备的连接气管将气瓶与仪器面板上的进气口相连接。5. 使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接。6. 如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7. 打开仪器电源。8. 打开气瓶上的阀门。9. 系统显示主界面如下图1：图1此时光标选定了“密度继电器校验”选项，按“飞梭确定键”进入密度继电器校验程序，如图2所示界面。图２这是“密度继电器校验”的个界面。在该界面中可以首先设置阀值（“阀值”是指测试密度继电器时由进气到放气的切换压力值）。按“飞梭确定键”，数值菜单反显，然后旋转飞梭可以使数值增减，达到目标值后按“飞梭确定键”使数值菜单正常显示后再旋转飞梭到旁边的“确定”按钮，再按“飞梭确定键”即可进入“触点方式”选择菜单如图３所示。图３进入“触点方式”菜单后用飞梭可以选择密度继电器的触点方式，有“常开”和“常闭”两个选项。注意：触点方式是指密度继电器非带载的状态。设置完成后旋转飞梭到下面的“确定”选项，按“飞梭确定键”进入下一级菜单，如图４所示。图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。
舟山瓦斯继电器校验仪本产品为便携式工具，使用方便可靠，是SF6密度继电器校验 的选择。三、技术指标 ?工作电压：AC220V、50Hz?仪器功率：50W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.0MPa?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320×240图形点阵单色液晶屏?操作方式：旋转鼠标（一键飞梭）输入?打印机型：高速微型打印机?打印方式：汉字报表式打印?存储容量：可同时存储50次试验结果?外形尺寸：主机 365×300×220(mm3) 附件箱400×370×200(mm3)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：8kg四、仪器面板图进气口 放气口 压力表 测量口 信号接口 微型打印机液晶屏 放气按钮 电源开关 电源插座 对比度调节 通讯口 旋转鼠标 复位按钮五、使用方法 1. 现场校验SF6气体密度继电器时，断开与密度继电器相连的电源，以免损坏校验仪。2. 根据测试目标，把报警导线和闭锁导线分别与密度继电器的信号插座对接好。当进行单动作信号校验时，不使用的鳄鱼夹可闲置，但不要与其它鳄鱼夹发生接触。测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别。
舟山密度继电器校验装置制造厂家
<舟山>天正华意电气设备有限公司
舟山瓦斯继电器校验仪挡板转动应灵活，轴向活动范围为0.3～0.5mm，干簧触点可动片面向磁铁并保持平行，尽可能调节两个触点同时断合。2.8 开口杯的干簧触点应接在动作于“信号”的出现端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中，检查接线盒漏水孔是否畅通。3继电器动作可靠性检查3.1 检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm范围内。继续转动挡板到终止位置，干簧出带你应可靠吸合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。3.2检查动作于信号的干簧触点动作可靠性转动开口杯，字干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。4继电器特性试验4.1密封性能试验继电器充满变压器油，在常温下加压至0.15MPa、稳压20min后，检查放气阀、波纹管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波纹管有无渗漏。4.2 动作于信号的容积整定继电器气体容积整定要求继电器在250～300ml范围内可靠动作，试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应能可靠动作。4.3 动作于跳闸的流速整定4.3.1 继电器流速整定范围QJ-25型，连接管径25mm流速范围1.0m/s.QJ-50型，连接管径50mm流速范围0.6～1.2m/s.QJ-80型，连接管径80mm流速范围0.7～1.5m/s.4.3.2 继电器动作流速整定值继电器动作流速整定值以连接管内的流速为准，可根据变压器容量、电压等级、冷却方式、连接管径等不同参数按表1数值查得；流速整定值得上限和下限可根据变压器容量、系统短路容量、变压器绝缘及质量等具体情况决定。
舟山瓦斯继电器校验仪气体继电器检测仪是一种电力变压器用气体继电器流速定值、容积值、密封压力，压力释放阀开启、关闭检测的专用设备。该检测仪采用了先进的微控制技术，通过检测高精度压力传感器，模拟变压器内部故障时，瞬时脉冲压力方法计算出流速定值，以达到检测气体继电器重瓦斯保护动作；采用精密容器结合微压传感器，检测气体继电器内部排除液体体积方法计算出轻瓦斯容积值；通过模拟变压器内部故障时压力释放阀保护动作过程，检测压力释放阀开启性能检测、关闭性能检测。产品特点1.使仪器在确保检测精度前提下，采用了小型化的设计，便于现场检测。2.本检测系统使用先进的微控制技术，使气体继电器和压力释放阀检测系统集成一体化。3.本检测仪同时满足，电网公司物资采购标准中的相关技术要求。使用环境：1.工作环境：＋10 — 40℃；相对湿度＜ 85％；2.电气采用：AC220V±10％，总功率170w；3.控制系统：AC220V，功率50w；4.执行系统：AC220V，功率120w。主要技术参数1.气体继电器检测1）流速检测：0.5~1.6m/s，小显示分辨率0.01m/s，精度1.0级；2）容积检测：0~400ml，小显示分辨率0.1ml，误差≤5％；3）密封检测：0~150KPa；小显示分辨率0.1KPa精度1.0级；4）试验介质：＃25变压器油；5）执行标准：DL/T540-94【气体继电器检验规程】气体继电器流速、容量、密封检测。
<舟山>天正华意电气设备有限公司 舟山密度继电器校验装置制造厂家
舟山瓦斯继电器校验仪该选项用于设置充放气的循环次数。接下来的“温度方式”选择菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“信号接点”选择菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。图５外界气路均准备好以后，点击“启动”，系统会按前面设定的检测方式自动完成全部检测。如果有问题，系统会显示“器件故障”，此时用户应检查线路和气路的连接是否正确。测试完成后，可以保存和打印测试结果。点击“返回”后系统退出测试主界面。在系统主界面旋转飞梭使光标选择“系统压力值修正”，如图６所示，此时可以进入压力值修正界面，以修正系统的检测误差。由于压力修正值在出厂时已经校好，用户不必再修正，以免影响系统的检测精度。图６在系统主界面旋转飞梭使光标选择“历史数据浏览”，如图７所示，可以浏览原来的测试结果。图７点击“飞梭确定”后进入的界面如图８所示。图８点击“密度继电器校验记录”后可以看到历史数据，如图９所示。
<舟山>天正华意电气设备有限公司
<舟山>天正华意电气设备有限公司

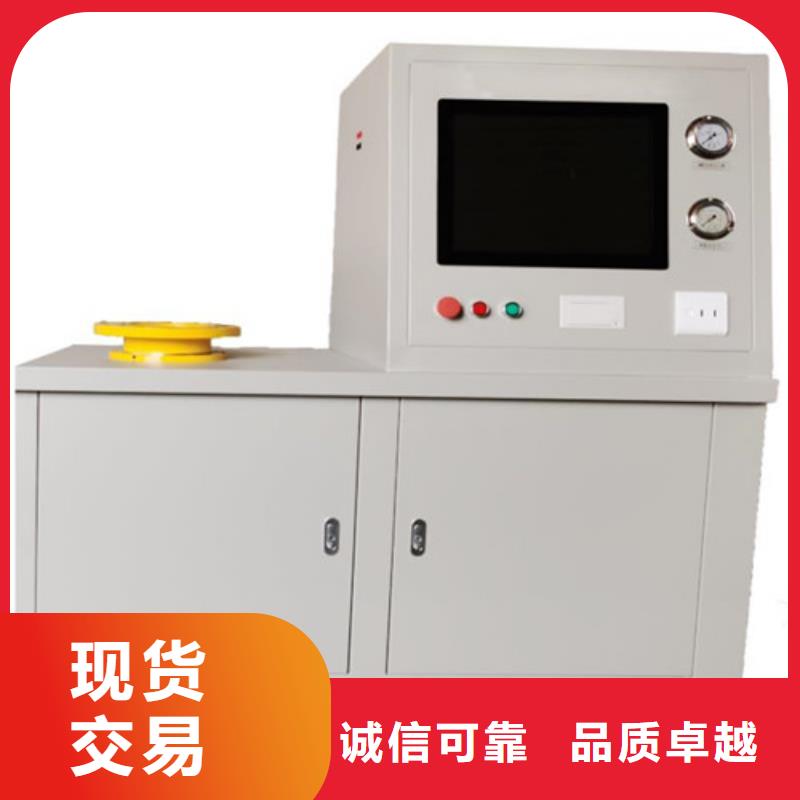

舟山瓦斯继电器校验仪 原理框图和系统组成三、仪表面板如下图所示：图2. 开机界面图3.设置和测试界面1.压力测试：可对压力释放阀的开启、关闭压力进行设置并启动测试。2.密封试验：对压力释放阀密封时间、压力值进行设定并测试。3.数据保存：可对测试结果保存。4.数据打印：对测试结果进行打印。四、技术指标1.工作环境温度：-10℃～＋40℃2.主机工作电压：AC220V 50Hz3.空压机工作电压：AC220V 50Hz4.整机功率： 1300W5.空压机功率： 550 W6.压力检测范围：0～150KPa7.测 量 口 径 : Φ25-Φ130 mm 8.压力显示分辨率：0.1K9. 密封性能试验: 0-100 Kpa10. 夹紧方式 ：液压电动夹紧11.稳压储气罐 ：200L-250L12.储气罐强度：0.8 Mpa13.静音空压机：15L-20L14.进气增量 ：25kpa/s-40kpa/s15.精度等级：1.0级16.显示方式：15寸彩色液晶屏17.试验介质：压力释放阀试验介质为空气18.存储容量：可无限存储多组校验数据19.具有压力上升曲线试验中，同步显示压力上升过程曲线20.具有开启时间曲线试验中，软件同步显示开启时间曲线21.主机国际防水防尘等级：不低于IP5422.主机尺寸1400＊700＊1320mm23.总重量：150KG试验准备阶段：1.将和压力释放阀配套的法兰盘安装在压力罐工作台上，法兰盘上有密封圈，保证法兰盘密封良好，将压力释放阀放在法兰盘上，用配套的螺栓固定，一定要保证密封良好。
<舟山>天正华意电气设备有限公司
舟山密度继电器校验装置制造厂家
舟山瓦斯继电器校验仪指南尊敬的用户，感谢您选用我们的产品。为便于仪器能正常使用，请先阅读下列说明：1.请遵守仪器和说明书上标示各种警告及说明事项；2.做完实验后，请关闭[实验]开关和总电源开关；清洁仪器时，请关闭总电源开关，拔下电源插头；3.请使用说明书指定的电源电压为仪器供电；4.对提供的电源插座应有可靠的接地或用导线把测控箱的接地口可靠接地；5.机内有高压、变压器油。切勿讲任何物体插入仪器内，避免导致点击、短路或火灾；6.请在看懂本说明书后才使用仪器；7.请妥善保存本说明书，以便随时查阅；注意：发生下列情形时，请关闭电源和拔下电源插头，并与维修人员联系，我们将及时地帮助您解决问题。1）仪器遭受雨淋；2）虽按正确方法使用，但仪器仍无法正常工作；3）曾进行不正确的调整；4）本产品跌落或损坏；便携式产品特点TH-206型便携式产品外观设计体积小、功率低、使用方便、操作简单。采用了合理的检测原理和先进的设计技术，使得本产品在保持了小巧、紧凑、使用方便的特性基础上，具有很高的测量精度和更强的检测功能，同时可靠性更高。1.1本产品中增加了被试件的型号管理系统，使仪器在检测过程中对应不同的被试件动作特性，有对应的检测曲线，从而使精度符合国内外标准校验台检验的要求。
<舟山>天正华意电气设备有限公司
舟山密度继电器校验装置制造厂家
舟山瓦斯继电器校验仪挡板转动应灵活，轴向活动范围为0.3～0.5mm，干簧触点可动片面向磁铁并保持平行，尽可能调节两个触点同时断合。2.8 开口杯的干簧触点应接在动作于“信号”的出现端子上，挡板的两个干簧触点应串接在动作于“跳闸”的回路中，检查接线盒漏水孔是否畅通。3继电器动作可靠性检查3.1 检查动作于跳闸的干簧触点动作可靠性转动挡板至干簧触点刚开始动作处，磁铁面距干簧触点玻璃管面的间隙应保持在2.5～4.0mm范围内。继续转动挡板到终止位置，干簧出带你应可靠吸合，并保持其间隙在0.5～1.0mm范围内，否则应进行调整。3.2检查动作于信号的干簧触点动作可靠性转动开口杯，字干簧触点刚开始动作处至动作终止位置，干簧触点应可靠吸合，并保持其滑行距离不小于1.5mm，否则应进行调整。4继电器特性试验4.1密封性能试验继电器充满变压器油，在常温下加压至0.15MPa、稳压20min后，检查放气阀、波纹管、出线端子、壳体各密封处应无渗漏。降压为零后，取出继电器芯子检查干簧触点应无渗漏痕迹。试验时，探针罩要拧紧，去掉压力后，才能打开罩检查波纹管有无渗漏。4.2 动作于信号的容积整定继电器气体容积整定要求继电器在250～300ml范围内可靠动作，试验时可用调整开口杯另一侧重锤的位置来改变动作容积，重复试验三次，应能可靠动作。4.3 动作于跳闸的流速整定4.3.1 继电器流速整定范围QJ-25型，连接管径25mm流速范围1.0m/s.QJ-50型，连接管径50mm流速范围0.6～1.2m/s.QJ-80型，连接管径80mm流速范围0.7～1.5m/s.4.3.2 继电器动作流速整定值继电器动作流速整定值以连接管内的流速为准，可根据变压器容量、电压等级、冷却方式、连接管径等不同参数按表1数值查得；流速整定值得上限和下限可根据变压器容量、系统短路容量、变压器绝缘及质量等具体情况决定。
舟山瓦斯继电器校验仪旋转急停开关，系统处于通电状态，此时面板上的[红色]按钮指示灯亮起。按下面板上的[绿色]按钮启动系统后，系统初始界面注意：按[红色]按钮关闭检测台系统后，再次开机系统提示需要等待 30 秒才能启动。压力释放阀检测参数设置在初始界面上点击【压力检测】键，系统进入压力释放阀检测参数设置界面。设置时点击相应参数右侧[▼]键，然后按虚拟键盘 [↑][↓]键或在触摸屏上拖动进行调整，参数设置完成后按下[确定]键，开始压力释放阀流速检测流程。系统进入压力释放阀检测全过程由系统自动完成，其界面?[压力开关]表示压力释放阀压力节点的状态，检测过程中当压力节点未闭合时，状态灯熄灭；当节点闭合时，状态灯亮起；?检测过程中当压力节点未闭合时，压力值会随着检测过程不断变化，当节点闭合时，检测结束后系统自动停止检测过程中可随时按[中止检测]键终止压力检测，但检测数据无效。5.4.3 密封检测在初始界面上按下【密封检测】键，系统进入压力释放阀检测参数设置界面。设置时按相应参数右侧的[▼]键，然后按键盘 [↑][↓]键或在触摸屏上拖动进行调整。用户可根据需要的试验压力进行选择，参数设置完成后按下[确定]键，开始压力释放阀密封检测流程。检测过程中，用户可随时按[中止检测]键结束检测，但检测结果无效。
<舟山>天正华意电气设备有限公司 舟山密度继电器校验装置制造厂家
舟山瓦斯继电器校验仪 原理框图和系统组成三、仪表面板如下图所示：图2. 开机界面图3.设置和测试界面1.压力测试：可对压力释放阀的开启、关闭压力进行设置并启动测试。2.密封试验：对压力释放阀密封时间、压力值进行设定并测试。3.数据保存：可对测试结果保存。4.数据打印：对测试结果进行打印。四、技术指标1.工作环境温度：-10℃～＋40℃2.主机工作电压：AC220V 50Hz3.空压机工作电压：AC220V 50Hz4.整机功率： 1300W5.空压机功率： 550 W6.压力检测范围：0～150KPa7.测 量 口 径 : Φ25-Φ130 mm 8.压力显示分辨率：0.1K9. 密封性能试验: 0-100 Kpa10. 夹紧方式 ：液压电动夹紧11.稳压储气罐 ：200L-250L12.储气罐强度：0.8 Mpa13.静音空压机：15L-20L14.进气增量 ：25kpa/s-40kpa/s15.精度等级：1.0级16.显示方式：15寸彩色液晶屏17.试验介质：压力释放阀试验介质为空气18.存储容量：可无限存储多组校验数据19.具有压力上升曲线试验中，同步显示压力上升过程曲线20.具有开启时间曲线试验中，软件同步显示开启时间曲线21.主机国际防水防尘等级：不低于IP5422.主机尺寸1400＊700＊1320mm23.总重量：150KG试验准备阶段：1.将和压力释放阀配套的法兰盘安装在压力罐工作台上，法兰盘上有密封圈，保证法兰盘密封良好，将压力释放阀放在法兰盘上，用配套的螺栓固定，一定要保证密封良好。
<舟山>天正华意电气设备有限公司
舟山瓦斯继电器校验仪1用途适用于各类压力释放阀的测试。2电气及控制系统（1）工作环境：－30℃~40℃，相对湿度＜85％；（2）电气主线路采用 AC380V，总功率 8.5KW；（3）空压机采用 AC380V，功率 8KW；（4）电动执行元件采用 AC220V/DC24V 电源控制，功率 0.25KW；（5）控制系统采用 AC220V/DC24V 电源控制，功率 0.25KW；（6）采用 19 寸全彩触摸液晶显示器，全中文图形显示，操作过程由系统自动完成，无需人工干预；（7）采用屏幕触摸键盘，操作人员可用此键盘对试验报告内容进行编辑。（8）嵌入 PC 系统可直观的对开启压力、关闭压力及密封压力检测的单项和综合项目进行操作，并同时编辑打印试验报告；3主要性能3.1 测量范围（1）压力开启检测：0~150kPa（2）关闭压力检测：0~150kPa（3）密封压力检测：0~150kPa 3.2 精度（1）压力检测精度：0.2 级（2）压力显示位数：000.00kpa；（3）压力误差：±0.3kP。4操作前准备使用本仪器前，使用者应该首先了解本仪器的结构和工作原理。在未接通电源之前，应该对于仪器的性进行检查，电源接线应牢固，通地要良好，然后再接通电源开关。5 操作程序5.1压力释放阀的装夹选择对应口径检测管路，将被测压力释放阀放置于定位柱上，使用螺栓加紧被测压力释放阀，人员保持距离。检测连线将鳄鱼夹信号线的一端与气被测压力释放阀的功能柱脚相连接，另一端插入检测台上的对应插孔。5.3 系统初始界面接通被测压力释放阀检测台的外部供电电源：此时面板上的[红色]按钮指示灯亮起，系统处于通电状态；按下面板上的[绿色]按钮，此时[绿色]按钮指示灯亮起，系统处于启动状态；按下急停开关，面板上的[红色]和[绿色] 按钮指示灯同时熄灭，系统处于停机工作状态。
<舟山>天正华意电气设备有限公司 舟山密度继电器校验装置制造厂家
舟山瓦斯继电器校验仪将继电器抽芯按规程检查应完好，绑线、杂物后装复，抽芯后将垫板放在外壳顶上，再将继电器芯子放在垫板上，以便检查调试；将[微机测控箱] 1取出置于校验仪左侧，取出与快速阀的[信号插座] 连接的[信号（释放阀）电缆] 与测控箱面板的测量[信号插口] 连接；取出[传感器、放气阀电缆] 与面板上[传感器插口] 连接，应仔细检查电缆接线必须正确。6.1.1.4. 将其控制箱上的[软管] 与校验仪压力油筒顶部[进气阀] 3连接，将其电源电缆插头与测控箱面板[电源插座] 连接，测控箱与本体保持距离，以免影响油筒旋转。将 [信号插座] 12连接的两个线夹与继电器“跳闸”接线柱连接为两根瓦斯信号线，一根红一根黑。将校验仪旋转至垂直位置，至此准备工作完成。、二、三序号说明：2、主油筒；3、进气阀；5、压力传感器；6、排气阀；；7、球阀；8、气体继电保护校验仪；9、换气胶管；10、换气阀；11、快速阀；12、信号插座；13、闷盖；14、回油筒；15、容积计量装置；16、放油阀；17、油拉接近开关；18、拉杆紧固件；19、定位销；20、支架；21`固定钢板特别注意:电源220v危险，连接时候应该小心。保证在一切的条件下开始实验，在测试完成后暂不使用的条件下应关闭电源，拔掉220v插头。6.1.1.5. 将气体继电器装上瓦斯继电保护校验仪上的要求，是在拉杆上端旋上螺帽，将回油筒组合件法兰插入拉杆上部，放入垫圈、旋上螺帽定位，调整螺帽使上下组件法兰之间的距离应能安装被试继电器，按顺序装上[被试继电器] 注意：油流方向是左到右，瓦斯继电器重瓦斯挡板方向在左边，油流方向应指向回油筒，装配时以管孔中心和法兰盘边缘为基础，将各部件的孔中心组合在一条直线上，并使继电器与油筒相互平直，将两根拉杆的下螺帽松开，上螺帽对称旋紧。注意装配时不能用手握住电气元件、快速阀杆等部件，以免损坏或变形；以及各皮圈应该对准各个要使用的转向头，以保证不漏油和实验的准确性。
<舟山>天正华意电气设备有限公司 舟山密度继电器校验装置制造厂家
舟山瓦斯继电器校验仪首先将该瓦斯继电器校验仪竖直放置，特别注意做本密闭实验过程都要将校验仪竖直才进行测试，并且要将待测瓦斯继电器的排气孔旋钮顺时针关闭。接着用手点击一下图（1）“密闭测试”的操作界面，你将会看到图（12）的操作界面。图（12）6.1.1.24.完成6.1.1.23.的操作后我们来对“试验时间”和“试验压力”进行设置。点击触摸屏上“试验时间”的操作界面上会有“1分钟”“5分钟”“10分钟”“20分钟”的设置选项，操作界面如同图（13）；图（13）6.1.1.25 再接着点击触摸屏上“试验压力”的操作界面上会有“100Kpa”“120Kpa”“150Kpa”的设置选项，操作界面如同图（14）；图（14）6.1.1.26 完成上面两项设置后点击“开始实验”则实验开始，在触摸屏“实验时间”的操作界面上会看到开始用户自定义设置的时间开始计时，到了设定时间时会出现图（15）的操作界面。图（15）6.1.1.26 完成6.1.1.26的操作后用户可以在触摸屏的面板上自行观察“试验压力”和“当前压力”来判断密闭实验的准确性。在该操作本校验仪没有设计打印的操作界面所以密闭实验检测结果可以根据此项比较来判断，此“密闭测试”完成。点击“返回”则回到图（1）的主操作界面。以上是触摸屏控制箱的基本操作，请用户仔细阅读，按照介绍的步骤操作，如有不能解决的问题可以跟我们联系，我们会在时间给予解决。.7.仪器维护及维修：7.1仪器的维护：71.1本仪器为机电一体化的精密仪器，在日常使用中应妥加维护，使仪器保持良好的工作状态；7.1.2拔插电源头时应抓住插头进行操作；7.1.3不定期检查储油筒的油位。检查方法见5.1.1项的操作步骤；7.1.4仪器使用一个月时应更换储油筒的油，更换方法如下：其方法是做几次高流速试验后立即将压力油筒[气塞] 3螺帽旋
