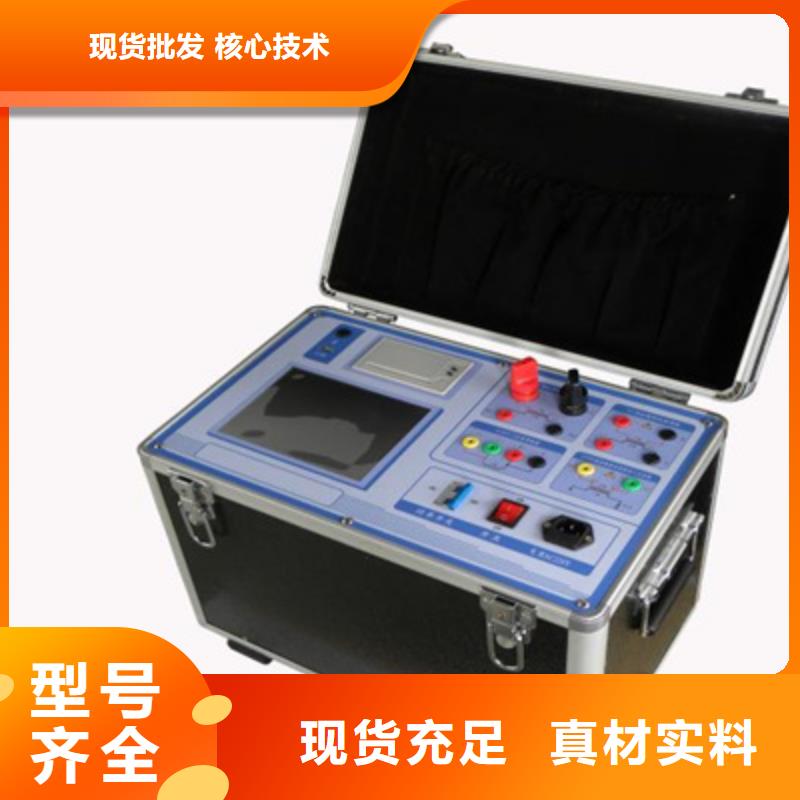

云浮二次压降负载测试仪一、功能特点1、通过无线的方式自动完成三相三线或三相四线制的电压互感器二次压降的测量，不需要普通方式中要在仪器到测试远端铺设一条很长的电压测试线，这样可避免由于线路过长引起的不必要的短路故障；2、非GPS同步方式，无需寻星，使用快捷、方便。3、自动计算三相的比差、角差、综合误差。4、自动测量电压、电流互感器二次回路的负荷。5、能自动检测并存储在各种接线方式下由测试导线等引起的测量误差数据，并在以后的测试中自动修正。6、特别设计了软件修正功能，不需硬件调整就能实现精度修正，在各级电力试验研究部门均可现场检定。7、各种电参量同屏显示，电压、电流、相角、功率因数、有功功率、无功功率、视在功率均可测量；可显示各相参数的波形图。8、具备谐波测量功能，可测量32次以下电压、电流的谐波含量。9、内置大容量充电电池组，在室外无220V交流电情况下可由仪器内电池组供电，内置快速自动充电器，可对电池组快速充电。10、电池剩余电量百分数指示功能，绝非简单的亏电报警。11、大屏幕、高亮度的真彩色液晶显示屏，全汉字图形化菜单及操作提示实现友好的人机对话，导电硅胶按键使操作更简便，宽温液晶带自动对比度、亮度调节，可适应冬夏各季。12、用户可随时将测试的数据通过微型打印机将结果打印出来。13、测试结果存储功能，可存储200组测试数据。14、配备了后台管理软件，可将存储记录上传到计算机进行统一管理。

云浮二次压降负载测试仪我公司二次压降及负荷测试仪具有下列功能⑴　可以实现三相三线，三相四线、单相全自动测量；⑵　使用工程塑料机箱，结识耐用，有效保障测试人员及系统；⑶　仪器具有量程自动切换功能，保证测试精度；⑷　采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；⑸ 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。⑹采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。⑺采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。⑻次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。⑼作时间可以长达24小时（长）。⑽附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。⑾仪器体积小，重量轻。⑿极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳⒀能存储480组测量数据，断电后能保持十年⒁ 中文界面大屏幕显示，带有RS-232通讯接口

<云浮>天正华意电气设备有限公司 云浮互感器现场检测仪值得信赖

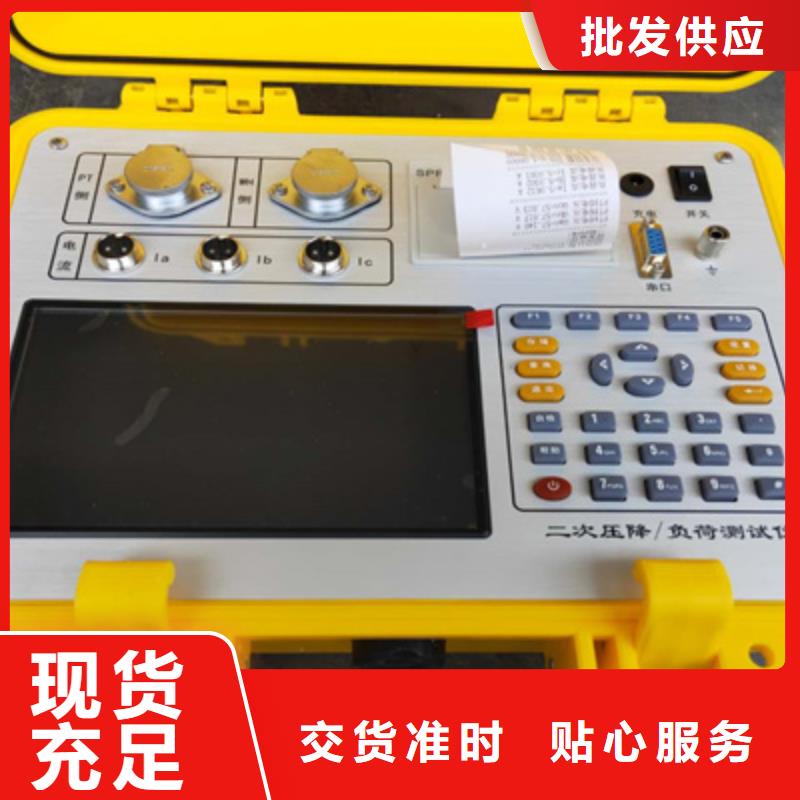

云浮二次压降负载测试仪电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的因素。所谓电压互感器二次压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。传统测试方法是一台设备用很长的测试线同时检测PT侧和表计侧的电压，由于测试线过长，就很容易造成PT二次的短路情况，这是很危险的故障。在《电能计量装置现场检验》作业指导书中对互感器的二次回路的实际负荷也提出了明确定要求。实际上互感器实际二次负荷对互感器的误差有着大的影响。目前市场上的二次负荷测试方法大多采用伏安相位法来测试，这种方法存在接线麻烦，需要断开电流回路接入测量，读数不直接等缺点。TH-106C无线二次压降及负荷测试仪是分布式无线同步测量电压互感器二次压降负荷以及伏安相位等电参数的仪器，由两台手持测量终端组成，每台手持终端单独使用时，可以当作二次负荷在线测试仪和三相相位伏安表使用。两台同时使用时可以无线同步测量六路电压幅值，相位等参数，可以测量单相或者三相电压互感器二次压降，二次负荷，测试现场不需要在电能表侧和PT端之间拉设临时电缆，从测试原理上杜绝了因拉设电缆可能引起的电网事故，既保证了电能计量的准确性，又不影响电网的稳定运行，解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。TH-106C无线二次压降及负荷测试仪彻底解决变电站内分布式同步测量的问题，无需GPS，无需放电缆来引入参考电压，避免由于电缆绝缘或者操作问题造成的PT二次短路，简单实用。无线二次压降负荷测试仪又称二次压降负荷在线测试仪、互感器二次压降负荷在线测试仪单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量具有体积小，重量轻，携带方便，接线简单，测试准确等优点。

云浮二次压降负载测试仪慎重保证本公司生产的产品，在发货之日起六个月内，如产品出现缺陷，实行包换。两年内如产品出现缺陷，实行免费维修。两年以上如产品出现缺陷，实行有偿终身维修。注意事项请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修与操作。?作为措施，该仪器配有保护接地端子，试验前应将装置侧面的接地端子可靠接地。?防止跌落：勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。?使用适当的电源线：应使用220VAC、50/60Hz、承受电流10A及以上的电源线。?保证良好散热：仪器侧面的风扇、通风孔为通风散热而设，请勿堵塞。?防止短路：不要让任何异物掉入机箱内，以免发生短路。?正确地连接和断开：当设备在测试时，请勿连接或断开测试导线。?请勿在无仪器盖板时操作:如盖板或面板已卸下，请勿操作本产品。?使用适当的保险丝：本设备使用12A保险丝。?避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。?在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。?操作环境：请勿在潮湿环境、易爆环境中操作。?本仪器是精密电子仪器，请在室外使用时注意防止烈日暴晒等高温环境，注意做好遮挡烈日及通风工作，以防仪器过热或导致测量精度下降。?产品运输：运输时请在仪器外面铺垫海绵等缓冲保护物，以免振动颠簸损坏仪器或降低仪器精度。

<云浮>天正华意电气设备有限公司 云浮互感器现场检测仪值得信赖

云浮二次压降负载测试仪慎重保证本公司生产的产品，在发货之日起六个月内，如产品出现缺陷，实行包换。两年内如产品出现缺陷，实行免费维修。两年以上如产品出现缺陷，实行有偿终身维修。注意事项请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修与操作。?作为措施，该仪器配有保护接地端子，试验前应将装置侧面的接地端子可靠接地。?防止跌落：勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。?使用适当的电源线：应使用220VAC、50/60Hz、承受电流10A及以上的电源线。?保证良好散热：仪器侧面的风扇、通风孔为通风散热而设，请勿堵塞。?防止短路：不要让任何异物掉入机箱内，以免发生短路。?正确地连接和断开：当设备在测试时，请勿连接或断开测试导线。?请勿在无仪器盖板时操作:如盖板或面板已卸下，请勿操作本产品。?使用适当的保险丝：本设备使用12A保险丝。?避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。?在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。?操作环境：请勿在潮湿环境、易爆环境中操作。?本仪器是精密电子仪器，请在室外使用时注意防止烈日暴晒等高温环境，注意做好遮挡烈日及通风工作，以防仪器过热或导致测量精度下降。?产品运输：运输时请在仪器外面铺垫海绵等缓冲保护物，以免振动颠簸损坏仪器或降低仪器精度。

<云浮>天正华意电气设备有限公司
云浮互感器现场检测仪值得信赖 <云浮>天正华意电气设备有限公司

云浮二次压降负载测试仪电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的因素。所谓电压互感器二次压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。传统测试方法是一台设备用很长的测试线同时检测PT侧和表计侧的电压，由于测试线过长，就很容易造成PT二次的短路情况，这时很危险的故障。无线二次压降/负荷测试仪是我公司精心设计研制而成的一种全新的自动测试电压互感器二次压降/负荷的智能化无线测试仪器。它完全取代了以往常规方式的二次压降/负荷测试仪，不用再铺设很长的电压测试电缆，在很大程度上避免了PT二次短路事故的发生。为变电站的运行创造了良好的条件。仪器采用非GPS的无线同步方式，无需寻星，测试速度快，不受地形影响。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的产品。

<云浮>天正华意电气设备有限公司
<云浮>天正华意电气设备有限公司 云浮互感器现场检测仪值得信赖
<云浮>天正华意电气设备有限公司 云浮互感器现场检测仪值得信赖

云浮二次压降负载测试仪我公司二次压降及负荷测试仪具有下列功能⑴　可以实现三相三线，三相四线、单相全自动测量；⑵　使用工程塑料机箱，结识耐用，有效保障测试人员及系统；⑶　仪器具有量程自动切换功能，保证测试精度；⑷　采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强；⑸ 测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验。⑹采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示； 数据具备掉电存贮及浏览功能，能与计算机联机传送数据。⑺采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现保护的情况。同时在现场无供电电源的情况下使用。⑻次负荷测试，采用钳型电流表采样电流，不需要断开二次回路。可以实现不停电在线测量。自动切换量程：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证。⑼作时间可以长达24小时（长）。⑽附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量。⑾仪器体积小，重量轻。⑿极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流为5A的S级电流互感器的在线实际负荷；在5V的工作电压下，能分辨0.001mS的电导和电纳⒀能存储480组测量数据，断电后能保持十年⒁ 中文界面大屏幕显示，带有RS-232通讯接口

<云浮>天正华意电气设备有限公司 云浮互感器现场检测仪值得信赖

云浮二次压降负载测试仪电压幅值的大小与电压矢量的长度成比例。电流幅值的大小与电流矢量的长度成比例。在界面的右侧用数字显示电压，电流的幅值和相位，并且自动的判断电压相序和电流相序是否正确。用白色方块表示幅值大小，相序无法判断，用红色方块表示相序错误，用绿色方块表示相序正确。所有矢量都是以UA为相位参考，界面如下图所示：2、操作说明数据保持功能保持功能使屏幕上的参数测量值，矢量图保持不变，便于用户读取、分析等。通过按下F2键即可实现当前测量结果的保持与取消保持。切换到三相伏安界面在本界面时，按下F1键，仪表回到三相伏安界面。切换到单路测试界面在本界面时，按下F4键，仪表跳转到单路测试界面。切换到显示设置界面在本界面时，按下F3键，仪表跳到显示设置界面。在该界面下，可以实现矢量图的角度正方向，零序位置，基准量角度，以及是否显示UAUBUCIAIBIC矢量。界面如下图所示。用←，→键移动到需要更改的项目，并用↑，↓键更改项目选项。由于电测计量部门和继电保护部门不同用户习惯不同，国内外不同设备上显示向量图方式也不同，为方便用户使用，向量图绘制还可以根据用户习惯进行设置，角度正方向可设为顺时针或逆时针，0°角可设为12 点钟方向或3 点钟方向，基准量可以设为0°或330°。可以设置是否显示UAUBUCIAIBIC.更改完参数设置后，可以按F3键，保存设置，另外也可按F2直接复默认设置参数，按F1键回到矢量图界面查看设置的结果。

<云浮>天正华意电气设备有限公司 云浮互感器现场检测仪值得信赖

云浮二次压降负载测试仪负荷测试仪，主要用于现场检测CT/PT的二次实际负荷，单机输出电压0～50V。试验结束后，设备快速显示测试结果，支持现场打印，省去了人工记录等繁琐劳动，操作简单方便，提高工作效率，是一种性价比较高的高科技产品注意事项1、为了人身及设备，使用前请详细阅读说明书，并严格按照要求规范操作。2、试验前请将仪器可靠接地，实验中严禁触碰所有测试端子。注：本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。章、主要特点一、可靠：单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口设计更加科学合理使用更加可靠。二、符合检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；符合相关检修规定。 三、功能齐全：可检测CT/PT的二次负荷项目，轻松实现一机多用。四、接线方式简单：采用单电源输入端口；仅有2个测试端口就可完成CT/PT的负荷测试项目，接线方式简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；五、测试范围大：CT负荷测量范围0～60Ω，PT负荷测试范围0～500VA。六、操作简单：采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。七、快速打印：采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。八、体积小，重量轻：同类产品中体积小、重量轻、方便现场使用。第二章、主要测试功能和技术参数主要功能和技术参数工作电源： AC220V±10V电源输入和输出频率： 50～60Hz设备电源输出波形： 正弦波单机输出电压： 0～35VCT负荷测试范围： 0～60ΩPT负荷测试范

<云浮>天正华意电气设备有限公司

云浮二次压降负载测试仪也可以使用仪器配备的5V/3A交流电源适配器供电。三、测量接线1、Y型接线将Un接线端子（导线颜色为黑色）夹到要测量的电压信号的零线上，U1，U2，U3电压接线端子（导线颜色分别为黄，绿，红色）夹到ABC三相相线上； 如只需测量一相电压，将Un接线端子夹到零线上，U1接线端子夹到待测相线上；如测量两相电压，将Un接线端子夹到零线上，U1，U2接线端子夹到待测相上。电流钳侧面的箭头标示了电流的流向。将I1，I2，I3电流钳（钳子线上的颜色圈依次为黄，绿，红色）夹到ABC三相相线上；如只需测量一路电流，I1电流钳夹到该路电流线上；如测量两路电流，将I1，I2电流钳夹到待测电流线上。2、△型接线将Un接线端子（导线颜色为黑色）夹到B相上，U1和U3电压接线端子（导线颜色依次为黄，红）夹到A相和C相上。电流钳侧面的箭头标示了电流的流向。将I1，I2，I3电流钳（钳子线上的颜色圈依次为黄，绿，红色）夹到ABC三相相线上基本操作说明1、仪表开机仪器在关机状态下，长按 键约3秒钟，仪表上电。仪表首先显示“开机界面”约8秒，然后会切换到“主菜单页面”如下图所示：2、仪表关机仪器在开机状态下，长按 键约3秒钟，仪表关机。

云浮二次压降负载测试仪电压互感器电压与负荷特性目前对互感器误差测试时，通常按互感器铭牌上的规定用电流负荷箱和电压负荷箱对互感器进行测试，但互感器运行过程中实际二次负荷是多少？是不是就是互感器铭牌上规定值？互感器在实际二次负荷下的误差是多少？为了解决上述问题，实际测试互感器二次负荷就显得特别重要。同时在测试实际二次负荷过程中如何取样电流信号也是比较重要的问题。在测试现场二次负荷时停电断开电流回路既不方便也不。我公司产品采用钳型电流互感器（钳表）对线路电流进行采样，方便用户使用。另外有些公司产品采用取PT电压作为仪器工作电源，这种方式不是很，在这种方式下，相当于给PT/CT增加了负荷，同时仪器变压器的瞬间激磁电流很可能引起系统保护动作，影响供电。我公司仪器采用大容量锂电池作为仪器工作电源，既可以保障系统又可以给仪器提供比较纯净的电源，避免现场电源干扰，保证测量精度。

云浮二次压降负载测试仪当开机后显示图三所示的主菜单界面。屏幕顶端一行显示状态参量，包括：程序版本号、电压档位、电流输入方式、日期时间、电池剩余电量（用户可根据此数值来判断是否需要为仪器充电）。中部为功能菜单选项，共十二项，包括：参数设置、电气测试、电表校验、走字试验、矢量分析、变比测试、测试_485、波形显示、频谱分析、谐波测试、历史数据、系统校准。通过↑、↓、←、→键进行选择，按确定键进入相应功能界面；屏幕下方为提示栏，为用户进行简单的操作提示，方便用户正确操作。（2）参数设置界面图四、参数设置屏如图四所示：参数设置界面用于调整试验前所需要确定的数据。包括：PT变比、CT变比、电表常数、设定圈数、接线方式、输入方式、电流输入、设置日期、设置时间、电表编号。PT变比 — 当进行高压计量直接测试时，用来输入高压计量表计所接的电压互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电压值；设置时，先按【确定】键进入修改状态，此时本项参数变成红色显示，再按下相应的数字键输入所需的数字，按【确定】键完成设置。CT变比 — 分两种情况；当进行高压计量直接测试时，用来输入高压计量表计所接的电流互感器比值，从而在电气测试中的一次参量中可直接换算到一次侧的电流值；
