绝缘靴耐压试验仪工厂直销

运城绝缘靴耐压试验仪工厂直销

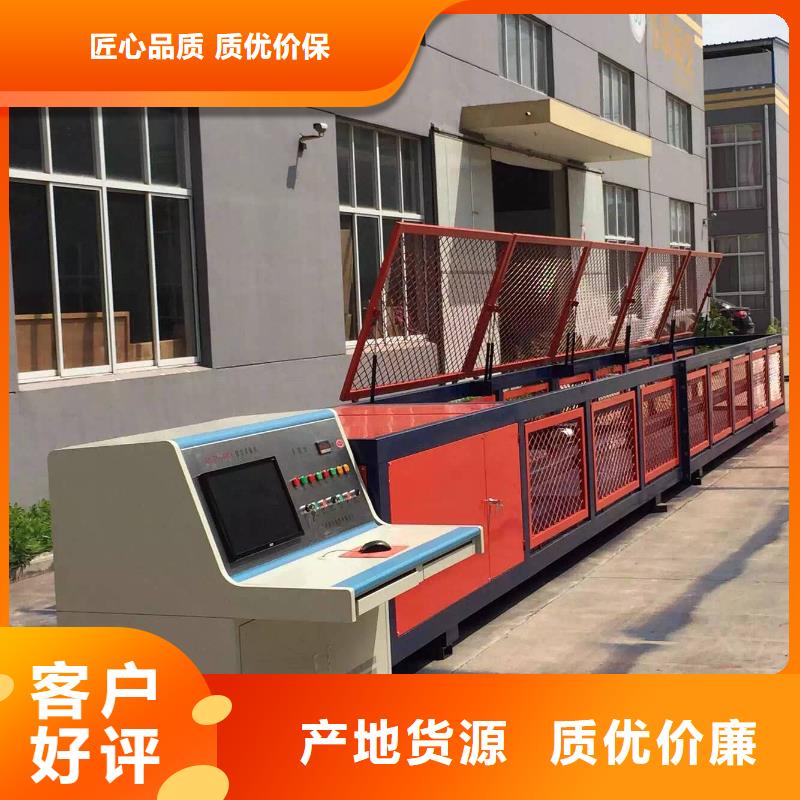

运城绝缘鞋手套耐压装置系列试验机｛（电力工器具力学性能试验机）（其中100KN、200KN、300kN和500kN为卧式）｝符合电力公司《电力工器具性试验规程》（国电发「2002」777号）要求。采用了VC程序设计系统和进口液压系统（泵站）使设备加力平稳、运行更稳定无过冲现象、保压性能更高；vc6.0设计整套自动控制程序，试验过程中显示受力曲线，可自动调整系数使数据更准确；自动形成检测报告，有峰值保持功能，可记录下试品的断裂力，打印检测结果并保存；微机操作帽冲击锤自动脱落，数据库自动保存历史记录的检测结果。还可以任意设定力值，保压时间，试验名称，送检单位及检验单位名称（详见检验报告范本），根据设定力值可作其它软、硬材质的拉压力试验。广泛适用于电力、邮电、建筑等行业的、登高工具等力学实验。二、产品性能：特点(一)控制系统1、采用了VC程序设计系统和进口液压系统2、vc6.0设计整套自动控制程序，试验过程中显示受力曲线，自动形成试验报告。3、自动调整系数使数据更准确4、打印检测结果并可以保存5、微机操作帽冲击锤自动脱落6、数据库自动保存历史记录的检测结果。7、有峰值保持功能，可记录下试品的断裂力8、还可以任意设定力值，保压时间，式品名称，送检单位及检验单位名称9、本机拉、压力测试机，能动态的显示拉、压力的受力曲线。10、加载平稳，无过冲现象，可切换手动/自动操作，使操作更方便、试验更准确。11、计算机根据设定力值和保压时间、自动加载，保压、卸载。12、具有保压功能，保压时间可任意设定。在保压段，当工件力值下跌后，自动补力13、计算机根据设定力值和保压时间可自动加载，保压、卸载。（二）卧式试验台1、试验尾部试验连接端采用滑动板，试验时可根据试品的需要将滑动连接板，移动到所需的位置，安装试品时不需要连接其它附件2、整机采用卧式落地方式，操作省力，试品安装进出方便。3、适用于测试较长、测力直较大的工器具试验。4、具有护网结构，能够直观的看到式品受力过程。。

运城绝缘鞋手套耐压装置绝缘鞋和绝缘手套的电性能要求。4.2.3查询测试结果进入主菜单，选择“查询试验结果”项，按“确认”键进入查询试验结果子菜单。可查阅任一序号下试品参数、全自动耐压试验记录及试验结果以及试验日期等项目，按确认键返回主菜单。4.2.4全自动耐压试验设定好试品参数进行试验前，应首先进入“系统设定”菜单中的“系统参数设定”项，输入密码进入，进行“测量线圈电压设定”和“互感器变比设定”，根据所选试验变压器测量线圈电压及CT变比设定。4.2.4.1绝缘靴手套耐压试验试验接线示意图见附图一。进入“主菜单”，选择“全自动耐压试验”项，按“确认”键进入耐压试验子菜单。设定各试验参数值，“试验时间”按国标要求设定为“60S”；“分断电流”设置：绝缘靴耐压试验设为12mA，绝缘手套耐压试验设为10mA。设定好参数后，按“确认”键保存并进入试验状态。警示灯绿灯灭红灯亮，检查仪器右上角显示的红外通讯状态是否正常，若看不到动画显示请检查红外数据通讯端口是否对正。闭合测试仪面板试验电源开关，按“确认”键开始试验，接触器吸合，测试仪自动开始以国标要求速度升压，升至设定电压值后保持电压并开始计时。试验过程中高压泄流测控仪通过红外数据通讯端口将8路试品泄漏电流数据实时传递至测试仪并显示。计时时间到，仪器自动降压并保存试验数据。试验过程中如某一路试品击穿或泄流值超过设定值时，该路高压分断机构动作，试品自动脱离高压，其余试品继续试验，同时试验画面相应位置显示试品脱离时试验电压。注意：试验完成后，为保证请在不锈钢导链或弹簧腔上端的挂钩位置将每个试品的高压接入端分别放电。4.2.4.2绝缘杆耐压试验（本项功能为选配功能，本套设备不含）试验接线。

运城绝缘鞋手套耐压装置微型打印机在选择打印操作的前提下，打印名称、标准力、载荷试验时间、当前力、测试结论、测试日期及受力图等参数和图形。2、液晶显示器进行人机对话，显示程序流程，设置参数，时间。3、键盘进行程序控制操作，各键的作用如下：A.方向键（↑）（↓）（←）（→）键（↑）（↓）上下键和（←）（→）左右键配合显示屏上的光标可以进行数值更改和菜单选择。数值更改时（←）（→）分别用于将光标向高或低位移动；（↑）（↓）用于数值的增减。在菜单选择时，它们用于光标移动到所选位置处。B.功能键共有六个功能键，它们为测试、校准、确认、设置、复位及打印键。具体作用：a.测试键进行项目测试1＃大腰带2＃小腰带3＃脚扣传感器一 4＃升降板5＃腰绳6＃竹木梯7＃1＃帽测试 传感器二 2＃3＃CH1：共同测量 CH2b.校准键校准各传感器零点、满度及系统时钟c.确认键对各种项目、校准内容、设置情况等进行系统确认d.设置键设置各种项目的标准力值、载荷试验时间e.复位键任何时间按此键都强制回到初始状态，也可用于紧急停止操作f.打印键打印出当前试验报告（含图形，帽试验无图形）

项目概况本项目将建设一套智能绝缘工具试验室作为工器具运行保障的重要技术支撑，实现工器具状态监测水平的，切实提高电力运行的稳定性和可靠性。构成包含运城 绝缘靴绝缘手套耐压测试模块、电力工器具力学性能试验模块、绝缘杆试验系统模块、验电器功能检测模块、绝缘梯具测试模块、绝缘横担测试模块等。系统建成后可实现绝缘靴、运城绝缘手套、绝缘杆、绝缘绳、绝缘垫、绝缘服、验电器、脚扣、帽、竹木梯、绝缘梯、带、 绝缘横担等工器具检测。本全自动绝缘靴手套耐压测试仪是按照国标DL/T1476-2015《电力工器具性试验规程》的要求的基础上研制生产。绝缘鞋手套耐压装置本产品各项指标均符合国标的要求。可以按《规程》要求对绝缘鞋、绝缘手套等工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业.

运城绝缘鞋手套耐压装置系统组件系统由液压系统及工控系统组成。液压系统由受力机架、传感器、液压站等三部分组成。工控系统在控制柜中，包括显示器、键盘、鼠标、工控机、数据采集器、电气控制等六部分。四、操作说明拉力机定位：将拉力机受力架和控制柜放在平整的地坪上 。加液压油：将60升46号抗磨液压油加入液压站中油管连接：将两根油管有杆腔连有杆腔，无杆腔连无杆腔。电气连接：将三相四线电源线连到接线端子A B C N 电脑接线：将键盘鼠标的连线，电脑电源线和通讯线接到电脑上，将电脑放入控制柜中，用固定板固定。将通讯线另一头接到控制板的通讯插座上。传感器连接：将30T传感器接到控制板J6插座注意：每根接线上有线号，接线时注意和端子的编号相对应。电气操作：电气控制柜上指示灯、按钮布置如下图示：1、按下红色“电源开关”旋钮，红色“电源开关”指示灯亮，接通控制柜电源；再顺时针旋动红色“电源开关”旋钮，电源开关指示灯灭，电源关闭。2、按下红色“电机启动”按钮，“电机启动”指示灯亮，接通油泵电源，注意油泵电机风机应顺时针转动。否则调整相序。3、按下红色“上升”按钮，红色“上升”指示灯亮。受力架手动上升。4、按下绿色“下降”按钮，绿色“下降”指示灯亮，受力架手动下降。5、通电自动接通工控机电源，启动windowsXP进入操作系统界面6、双击测力机控制系统图标，进入系统界面8、点击“登录”按钮，进入登录界面选择“用户”，用户分两类，一类为管理员，二类为各检验员（管理员拥有较大权能对各类参数进行修改，检验员只能使用控制系统，无参数修改权限）以下以管理员登录说明。
