运城直流高压发生器电源开关放在关断位置并检查调压电位器应在零位。过电压保护整定值一般为试验电压的1．1倍。4.空载升压验证过电压保护整定是否灵敏。5.接通电源开关，此时红灯亮，表示电源接通。6.按绿色按钮，则绿灯亮，表示高压接通。7.顺时针方向平缓调节调压电位器，输出端即从零开始升压，升至所需电压后，按规定时间记录电流表读数，并检查控制箱及高压输出线有无异常现象及声响。8.降压，将调压电位器回零后，随即按红色按钮，切断高压并关闭电源开关。9.对试品进行泄漏及直流耐压试验。在进行检查试验确认试验器无异常情况后，即可开始进行试品的泄漏及直流耐压试验。将试品、地线等联接好，检查无误后即打开电源。10.升压至所需电压或电流。升压速度以每秒3—5kV试验电压为宜。对于大电容试品升压时还需监视电流表充电电流不超过试验器的充电电流。对小电容试品如氧化锌避雷器、磁吹避雷器等先升至所需电压(电流)的95％，再缓慢仔细升至所需的电压(电流)。然后从数显表上读出电压(电流)值。如需对氧化锌避雷器进行0.75UDC—1mA测量时，先升至UDC1mA电压值，然后按下黄色按钮，此时电压即降至原来的75％，并保持此状态。此时可读取电流。测量完毕后，调压电位器逆时针回到零，按下绿色按钮。需再次升压时按绿色按钮即可。必要时用外接高压分压器比对控制箱上的电压。11.试验完毕，降压，关闭电源。

运城油式高压试验变压器专业生产厂家
<运城>天正华意电气设备有限公司

运城直流高压发生器.几种测量方法1.一般测量时，当接好线后，先把联接试品的线悬空，升到试验电压后读取空试时的电晕和杂散电流I，然后接上试品升到试验电压读取总电流Ⅰ1；试品泄漏电流：Io ＝Ⅰ1—I’2.当需要测量被试品泄漏电流时，则应在高压侧串入高压微安表(见下图)微安表接入试品CX高压侧接线图微安表必须有金属屏蔽，应采用屏蔽线与试品联接。高压引线的屏蔽引出应与仪表端的屏蔽紧密联接。如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。3.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)4.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。八、产品成套性1．控制箱 1台2．高压倍压筒 1节3．使用说明书 1份4．产品检验合格证 1份5．备用熔断丝 若干个6．电源电缆1根7．专用接地线 1组8．放电棒 1根9．限流电阻1根九、质量保证1.我公司提供的仪器设备均能满足需方的要求，并无偿提供售前技术服务。2.我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质量体系生产服务出厂。3.我公司产品质量均满足我公司的企业标准和相关标准。十、服务承诺本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提

<运城>天正华意电气设备有限公司
运城油式高压试验变压器专业生产厂家

运城直流高压发生器数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。12. 提手。13.一节使用或二节使用测量转换开关。（2）．双节倍压筒示意图 1．高压引出接线柱（可连接微安表和水电阻或限流电阻） 2．均压球3．第二节倍压筒体4．一二节倍压筒连接法兰 5．节倍压筒体6．底座7．接地端子8. 中频输入五、操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。

<运城>天正华意电气设备有限公司 运城油式高压试验变压器专业生产厂家

运城直流高压发生器 装置正面示意图装置背面接线图如图2所示，包括直流总报警输出、直流超欠压报警输出、纹波报警输出和交流报警输出；工作电源可以是交流电源或者是直流电源；正母线（KM＋）连接被测直流系统的正母线，负母线（KM-）连接被测直流系统的负母线，大地连接被测系统的大地；通讯接口RS485。图2 背面接线图5.1开机界面装置接通电源后按下开关按钮，进入开机界面如图3所示。等待一秒进入【电压类型选择】界面。图 3 开机界面5.2 电压类型选择开机后系统自动进入【电压类型选择】界面，按【向上】、【向下】键选择电压类型，如图4所示。图 4 电压类型选择界面5.3 系统参数设置电压类型选择之后进入【系统参数】界面。此时，若按【确定】键，系统进入主检测界面；如按【退出】键，系统返回【电压类型选择】界面；若按【向上】键，系统切换至【系统参数设置】界面，包括交流报警值、直流高压报警值、直流低压报警值、纹波报警值、通讯波特率和设备地址等设置，如图5所示。图5 系统参数设置界面5.4主监测界面主监测界面主要包括交流串入直流监测及报警，直流电压监测和纹波监测，如图6所示。图6 主监测界面如果有交流窜入并超过报警值，则在屏幕提示报警信息：系统交流窜入。如果直流电压值超过报警值，则在屏幕提示报警信息：直流电压过高/过低。如果需要进入【数据管理】请按【向上】键或者【确定】键。

<运城>天正华意电气设备有限公司 运城油式高压试验变压器专业生产厂家

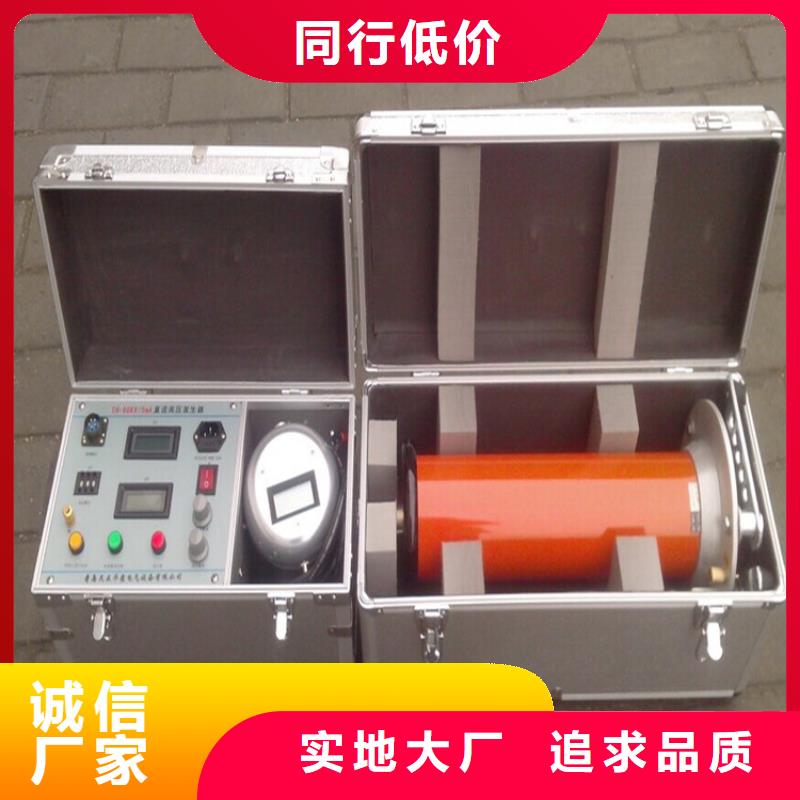

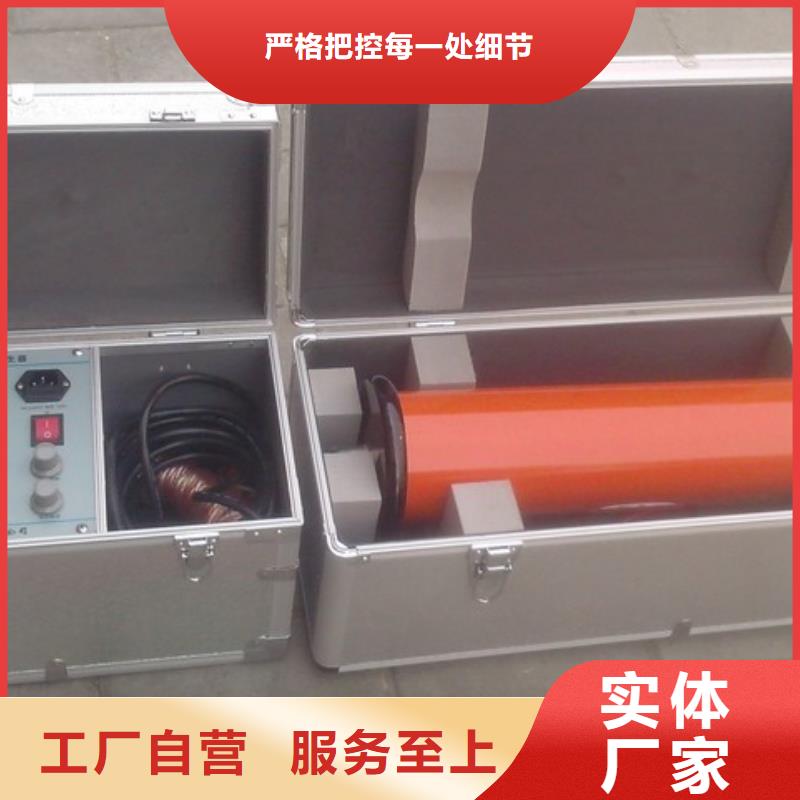

运城直流高压发生器全量程采用单片机平滑调压，升压速度可根据试验要求调整。升压电路零起升压，过压过流以及试验时间可任意设定专设氧化锌避雷器试验菜单选项，特别适用氧化锌避雷器0.75UDC1mA直流泄漏试验专设阶段耐压试验菜单选项，可一键式按试验规程完成电力电缆直流试验项目试验过程中自动记录电流值的波动变化，并能将结果显示在屏幕上，特别方便进行数据分析。倍压筒采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。可自动存储300次试验数据，可打印可查询。仪器自带万年历和时间功能，实验结果查询和打印时可显示时间和日期。增加了急停按钮，在试验出现异常或紧急情况时可人工干预，提高试验安性。2．技术参数：输出电压：60kV\120kV\200kV\300kV\400kV\500kV\600kV输出电流：2mA\3mA\5mA\10mA测试精度：±1.0％（读数±2个字)纹波系数：≤1％电压稳定度：随机波动，电源电压变化±10％时≤1％过载能力：空载电压可超出额定电压10％使用10分钟充电电流为1.5倍额定电流工作方式：间断使用，一次连续时间长为30分钟工作环境：电源：单相交流50HZ 220V±10％温度： 0~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下四、产品结构（1）控制箱面板结构（2）．倍压筒结构示意图 1．高压引出接线柱（可连接微安表或限流电阻） ．倍压筒顶盖3．倍压筒体4．接地端子 5．中频输入连接端子6．底座

<运城>天正华意电气设备有限公司

运城直流高压发生器 一体化高压电源使用说明书青岛天正华意电气设备有限公司目 录一体化电源一、概述二、主要特点三、技术参数四、仪器操作面板及界面说明 5五、操作方法的简介 5六、使用与维护 6七、配置清单 7尊敬的顾客:在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?要求请阅读下列注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。①：使用时一定要将仪器可靠接地，高压输出线不要与地面接触；②：只有合格的技术人员才可执行维修，防止触电造成人身伤害；③：正确地连接和断开。当测试导线与带电端子连接时，一定不要连接或断开测试导线。做完试验后一定要放电，中途暂停时也要放电，以免意外碰到；④：避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。⑤：请注意严禁在高瓦斯、高浓度易燃气体环境中测试。由此发生的事故与设备生产商无关!一、概述TH-32KV一体化电源采用一体化设计，内置高压电容及可调间隙球，体积小，重量轻，接线简单，方便运输及随身作业。

<运城>天正华意电气设备有限公司 运城油式高压试验变压器专业生产厂家

运城直流高压发生器 系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。二、工作原理框图三、主要技术参数特点1．技术特点：机箱采用铝合金机箱。采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。采用电压大反馈，输出电压稳定度高，纹波系数≤1％。全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压误差±（1.5％±2个字），电流误差±（1.5％±2个字）。升压电位器零起升压。 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（3％±2个字）。过压保护采用拔码设定，一目了然，误差±2％。倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。

<运城>天正华意电气设备有限公司 运城油式高压试验变压器专业生产厂家

运城直流高压发生器如果试品表面污秽要排除试品表面泄漏电流的影响可在试品高电位端用裸金属软线紧密绕几圈后与高压引线的屏蔽相联接(见下图)。c.对氧化锌、磁吹避雷器等试品接地端可拆开的情况下，也可采用在试品的底部(地电位侧)串入电流表进行测量的方式。 当要排除试品表面泄漏电流的影响，可用软的裸铜线在试品地电位端绕上几圈并与屏蔽线的屏蔽相联接(见下图)13.对于氧化锌避雷器等小电容试品一般通过测压电阻放电时间很快。而对电缆等大电容试品一般要待试品电压自放电至试验电压的20％以下，再通过配套的放电棒进行放电。待试品充分放电后挂好接地线，才允许进行高压引线的拆除和更换接线工作。14.保护动作后的操作在使用过程中发现绿灯灭，红灯亮，电压下降，即为有关保护动作。此时应关闭电源开关，面板指示灯均不亮。将调压电位器退回零位，一分钟后待机内低压电容器充分放电后才允许再次打开电源开关。重新进行空载试验并查明情况后可再次升压试验。六、故障检查与处理现象原 因处理1电源开关接通后绿灯不亮且风扇不转。1 电源线开路。2 电源保险丝熔断。更换电源线。更换保险丝。2按绿色按钮绿灯不亮。调压电位器未回零。电位器回零。3按绿色按钮绿灯亮，一升压绿灯灭，红灯亮。高压输出端搭地试品短路。检查输出电缆。检查被试品。4升压过程中绿灯灭，红灯亮。试品放电或击穿，过压或过流保护动作。检查被试品。重新设置整定值。七、产品成套性1．控制箱 1台2．高压倍压筒 1节3．使用说明书 1份4 ．备用保险丝 若干5．电源电缆1根6．专用接地线 1组7．放电棒 1根8．水电阻或限流电阻1根9 微安表1块八、质量保证1.我公司提供的仪器设备均能满足需方的要求，并无偿提供售前技术服务。2.我公司产品在生产过程中得到有效的检验和控制，严格按ISO9001质量体系生产服务出厂。3.我公司产品质量均满足我公司的企业标准和相关标准。九、服务承诺本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。我们将期待您对本公司产品提出宝贵意见。
