永州工频高压局放试验装置 接触不良的干扰图形。波形特点：对称地分布在实验电压零点两侧，幅值大致不变，但在实验电压峰值附近下降为零。波形粗糙不清晰，低电压下即出现。电压升高时，幅值缓慢增加，有时在电压达到一定值后会完全消失。原因：实验回路中金属与金属不良接触的连接点；塑料电缆屏蔽层半导体粒子的不良接触；电容器铝箔的插等（可将电容器充电然后短路来）可控硅元件的干扰图形。（图5—08）波形特点：位置固定，每只元件产生一个独立讯号。电路接通，电磁耦合效应增强时讯号幅值增加，试验调压时，该脉冲讯号会发生高频波形展宽，从而占位增加。原因：邻近有可控硅元件在运行。（6）继电器、接触器、辉光管等动作的干扰。（图 5—09）波形特点：分布不规则或间断出现，同试验电压无关。原因：热继电器、接触器和各种火花试验器及有火花放电的记录器动作时产生。（7）荧光灯的干扰图形。（图5—10）波形特点：栏栅状，幅值大致相同的脉冲，伴有正负半波对称出现的两簇脉冲组。原因：荧光灯照明 无线电干扰的干扰图形。（图5—11）波形特点：幅值有调制的高频正弦波，同试验电压无关。原因：无线电话、广播话筒、载波通讯等。（9）电动机干扰的干扰图形（图5—12） 图5—12）波形特点：放电波形沿椭圆基线均匀分布，每个单个讯号呈“山”字形。原因：带换向器的电动机，如电扇、电吹风运转时的干扰。

<永州>天正华意电气设备有限公司

永州工频高压局放试验装置 由以上局部放电过程分析，同时根据局部放电的特点（同种试品，同样的环境下，电压越高局部放电量越大）可以知道：一般情况下，同一试品在一、三象限的局部放电量大于二、四象限的局部放电量。那是因为它们是电压的上升沿。（第三象限是电压负的上升沿）。这就是我们测量中为什么把时间窗刻意摆在一、三象限的原因。三、局部放电的测量原理：局放仪运用的原理是脉冲电流法原理，即产生一次局部放电时，试品Cx两端产生一个瞬时电压变化Δu，此时若经过电Ck耦合到一检测阻抗Zd上，回路就会产生一脉冲电流I，将脉冲电流经检测阻抗产生的脉冲电压信息，予以检测、放大和显示等处理，就可以测定局部放电的一些基本参量（主要是放电量q）。在这里需要指出的是，试品内部实际的局部放电量是无法测量的，因为试品内部的局部放电脉冲的传输路径和方向是极其复杂的，因此我们只有通过对比法来检测试品的视在放电电荷，即在测试之前先在试品两端注入一定的电量，调节放大倍数来建立标尺，然后将在实际电压下收到的试品内部的局部放电脉冲和标尺进行对比，以此来得到试品的视在放电电荷。

永州工频高压局放试验装置 椭圆扫描时基：（1）内、外触发功能，可实现频率50（内）及外部高频试验电源触发同步。（2）旋转：以30°为一档旋转，调整观察角度。（3）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率20dB。（4）正负脉冲响应不对称性±100Hz脉冲上升沿时间：100us注入电容：10PF，100PF电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V八、15KVA三倍频电源变压器输入电压：三相380 V， 50 Hz输出电压： 0 ～ 250 V， 150 Hz输入电流： 22.8 A输出电流： 45 A波 形：正弦波，失真度小于3.0％容 量：15 KVA负载特性：阻性、感性、容性均可调压方式：单相、电动调压允许运行时间：0.5h冷却方式：干式自冷试验控制台1.1、JFE-2003液晶型局部放电检测仪部分本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有系统设备的升级改造。产品特点：?局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。?操作与传统的模拟式局部放电测试仪器完全相同，简单易学。?自由选择椭圆、直线、正弦显示方式?采用数字开窗技术，可避免干扰对测量的影响。?任意相位开窗，单窗、双窗任选，椭圆150度旋转。?可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。?可对当前放电图谱进行保存，实现测试结果的可追溯性。

<永州>天正华意电气设备有限公司
永州供应批发超声波局部放电检测仪-好评 <永州>天正华意电气设备有限公司

永州工频高压局放试验装置 局部放电测试电路的三种基本接法及优缺点。并联法）串联法 平衡法（1）标准试验电路，又称并联法。适合于必须接地的试品。其缺点是高压引线对地杂散电容并联在 CX上，会降低测试灵敏度。（2）接法的串联法，其要求试品低压端对地浮置。其优点是变压器入口电容、高压线对地杂散电容与耦合电容CK并联，有利于提高试验灵敏度。缺点是试样损坏时会损坏输入单元。（3）平衡法试验电路：要求两个试品相接近，至少电容量为同一数量级其优点是外干扰强烈的情况下，可取得较好抑制干扰的效果，并可变压器杂散电容的影响，而且可做大电容试验。缺点是须要两个相似的试品，且当产生放电时，需设法判别是哪个试品放电。值得提出的是：由于现场试验条件的限制（找到两个相似的试品且要保证一个试品无放电不太容易），所以在现场平衡法比较难实现，另外，由于采用串联法时，如果试品击穿，将会对设备造成比较大的损害，所以出于对设备保护的想法，在现场试验时一般采用并联法。

永州工频高压局放试验装置 校正脉冲发生器予以校正。注意：方波测量盒应尽量靠近试品的高压端。红端子引线接高压端。然后调节放大器增益调节，使该注入脉冲高度适当（示波屏上高度2cm以下），使数字表读数值与注入的已知电量相符。调定后放大器细调旋钮的位置不能再改变，需保持与校正时相同。校正完成后必须去掉校正方波发生器与试验回路的连接。（3）测试操作：接通高压试验回路电源，零标开关至“通”位置，缓缓升高试验电压，椭圆上出现两个零标脉冲。旋转“椭圆旋转”开关，使椭圆旋转到预期的放电处于有利于观测的位置，连续升高电压，注意次出现的持续放电，当放电量超过规定的值时的电压即为局部放电起始电压。在规定的试验电压下，观测到放电脉冲信号后，调节放大器粗调开关（注意：细调旋钮的位置不能再变动），使显示屏上放电脉冲高度在0.2~2cm之间（数字电压表上的PC读数有效数字不能超过120.0），超过120至需要降低增益档测量。注意：本仪器使用数字表显示放电量，其满度值定为100超过该值即为过载，不能保证精度，超过该值需拨动增益粗调开关转换到低增益档。试验过程中常会发现有各种干扰，对于固定相位的干扰，可用时间窗装置来避开。合上开关用一个或两个时间窗，并调节门宽位置来改变椭圆上加亮区域（黄色）的宽度和位置，使其避开干扰脉冲之处，用时间窗装置可以分别测量产生于两个半波内的放电量。三倍频感应法的试验步骤：将高频电源接入仪器后面板的高频电源插座，并将电源开关置于“开”的位子，其他试验方式同前试验。

<永州>天正华意电气设备有限公司

永州工频高压局放试验装置 介质内单个气泡在交流电压下的局部放电过程U(t)一一外施交流电压Uc(t)一一气泡不击穿时在气泡上的电压Uc’(t)一一有局部放电时气泡上的实际电压Vc一一气泡的击穿电压Y r一一气泡的残余电压 Us—局部放电起始电压(瞬时值)Ur一一与气泡残余电压v r对应的外施电压Ir一一气泡中的放电电流电极间总电容Cx＝Ca＋(Cb×Cc)/(Cb＋Cc)＝Ca电极间施加交流电压 u(t)时，气泡电容Cc上对应的电压为Uc(t)。如图2—1所示，此时的Uc(t)所代表的是气泡理想状态下的电压（既气泡不发生击穿）。Uc(t)＝U(t)×Cb/Cc＋Cb外施电压U(t)上升时，气泡上电压Uc(t)也上升，当U(t)上升到Us时，气泡上电压Uc达到气泡击穿电压气泡击穿，产生大量的正、负离子，在电场作用下各自迁移到气泡上下壁，形成空间电菏，建立反电场，削弱了气泡内的总电场强度，使放电熄灭，气泡又恢复绝缘性能。这样的一次放电持续时间是极短暂的，对一般的空气气泡来说，大约只有几个毫微秒(10的负8次方到10的负9次方秒)。所以电压Uc(t)几乎瞬间地从Vc降到Vr，Vr是残余电压；而气泡上电压Uc‘(t)将随U(t)的增大而继续由Vr升高到Vc时，气泡再—次击穿，发生又—次局部放电，但此时相应的外施电压比Us小，为(Us-Ur)，这是因为气泡上有残余电压Vr的内电场作用的结果。Vr是与气泡残余电压Yr相应的外施电压，如此反复上述过程，即外施电压每增加(Us-Ur)，就产生一次局部放电．直到前—次放电熄灭后，Uc’(t)上升到峰值时共增量不足以达Vc(相当于外施电压的增量Δ比(Us-Ur)小)为止。

<永州>天正华意电气设备有限公司

永州工频高压局放试验装置 椭圆扫描时基：（1）内、外触发功能，可实现频率50（内）及外部高频试验电源触发同步。（2）旋转：以30°为一档旋转，调整观察角度。（3）高频时基椭圆可按输入电压（10～250V）调节至正常大小，其摄取功率20dB。（4）正负脉冲响应不对称性±100Hz脉冲上升沿时间：100us注入电容：10PF，100PF电容误差 Ec≤±４％方波电压幅度误差 Eu≤±４％（50PC档位）校正电荷误差 Eq＝(Eu2＋Ec2)1/2 ≤±5％尺寸：160×125×50mm3重量：0.5kg电池：6F22 9V八、15KVA三倍频电源变压器输入电压：三相380 V， 50 Hz输出电压： 0 ～ 250 V， 150 Hz输入电流： 22.8 A输出电流： 45 A波 形：正弦波，失真度小于3.0％容 量：15 KVA负载特性：阻性、感性、容性均可调压方式：单相、电动调压允许运行时间：0.5h冷却方式：干式自冷试验控制台1.1、JFE-2003液晶型局部放电检测仪部分本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有系统设备的升级改造。产品特点：?局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。?操作与传统的模拟式局部放电测试仪器完全相同，简单易学。?自由选择椭圆、直线、正弦显示方式?采用数字开窗技术，可避免干扰对测量的影响。?任意相位开窗，单窗、双窗任选，椭圆150度旋转。?可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。?可对当前放电图谱进行保存，实现测试结果的可追溯性。

永州供应批发超声波局部放电检测仪-好评 <永州>天正华意电气设备有限公司

永州工频高压局放试验装置 各项参数的含义和作用如下：?电压倍率、电流倍率正常为1（直接测量），当外接电压互感器、电流互感器时，设置成对应的电压比和电流比，。?高额定电压：指被试变压器高压侧的额定电压值，用于区别不同输入电压等级的变压器； ?低额定电压：指被试变压器低压侧的额定电压值，用于区别不同输出电压等级的变压器； ?当前温度：输入当前的被测变压器的本体温度（可通过红外测温仪测出），用于对测试结果做温度校正，仪器自动将变压器短路试验的数据包括阻抗电压和短路损耗，换算到75℃下的值。4．在选中‘三线空载’项目时进入三线空载测量屏，如图五所示：屏幕显示出空载试验各相的实际电压、电流、功率以及平均电压、空载电流、空载损耗，待数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。图五 特性三相空载屏5．在选中‘三线负载’项目时进入三线负载测量屏，如图六所示：屏幕显示出短路试验各相的实际电压、电流、功率以及平均电流、阻抗电压、负载损耗、校正到75℃下的负载损耗；数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。图六 特性三相负载屏6．在选中‘单相空载’项目时进入单相空载测量屏，如图七所示：屏幕显示出单相空载试验的实际电压、电流、空载损耗，待数据稳定时按确定键将数据锁定（屏中会提示“锁定”，按→键打印）。

永州工频高压局放试验装置 系统工作原理：本机的局部放电测试原理是高频脉冲电流测量法（ERA法）。试品Ca在试验电压下产生局部放电时，放电脉冲信号经藕合电容Ca送入输入单元，由输入单元拾取到脉冲信号，经低噪声前置放大器放大，滤波放大器选择所需频带及主放大器放大（达到所需幅值与产生零标志脉冲）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送至脉冲峰值表显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值的工作时间，并在这段时间内将示波屏的相应显示区加亮，用它可以排除固定相位的干扰。试验电压表经电容分压器产生试验电压过零标志讯号，在示波屏上显示零标脉冲，椭圆时基上两个零标脉冲，通过时间窗的宽窄调节可确定试验电压的相位，试验电压大小由数字电压表指示。

<永州>天正华意电气设备有限公司

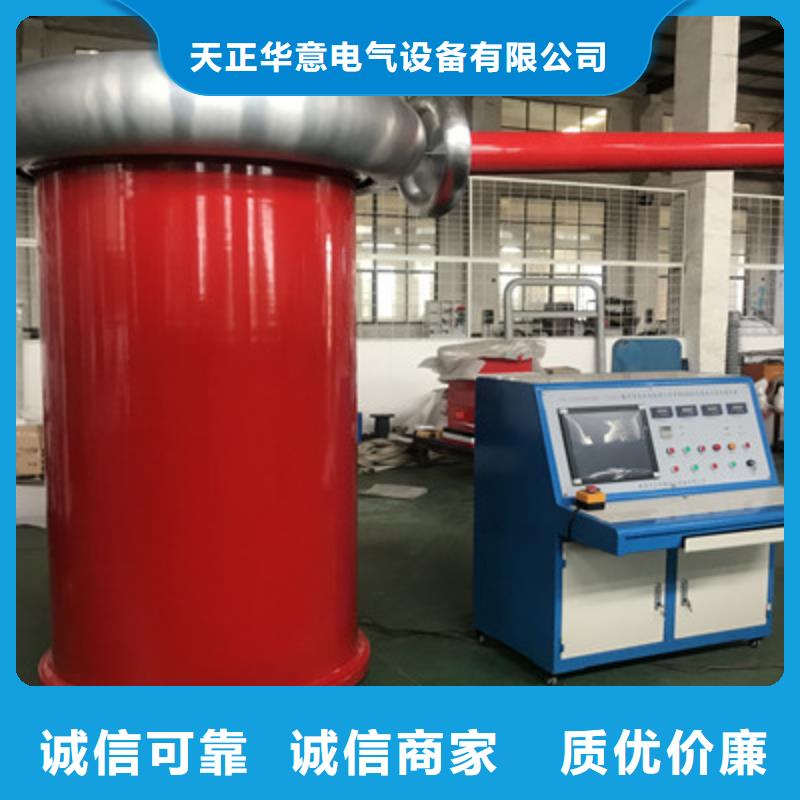

永州工频高压局放试验装置 技术参数1．局部放电量（绝缘筒式）A、10-120kV额定电压（UH），在UH下局部放电量≤3-5PCB、250-300kV额定电压（UH），在UH下局部放电量≤5PCC、350-750kV额定电压（UH），在80％UH下局部放电量≤5PC，在UH≤10PCD、800KV-1500kV额定电压（UH），在80％UH下局部放电量≤10PC2．串级试验变压器，两节或三节电压分布不均匀度≤5％3．允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行4．单台试验变压器阻抗为3％-12％，串接阻抗为5％-25％5．波形畸变率＜3％6．其成套设备试验装置技术性能参数符合JB/T9641-1999《试验变压器》规定之要求!五、设备组成(仅供参考使用方法A、准备工作（1）选择合适容量、电压的电源（2）接线前将各设备合理就位，选择好对周围物体的绝缘距离。（3）按照项五设备组成图选择合适导线，正确接好每根连线。（4）接好各设备的接地线，特别注意接地点应为实际上的一点接地。B、开机前准备工作及手/自动操作程序（参照控制台使用说明书）（1）复查A、“准备工作”中的（2）、（3）、（4）项（2）关闭试区大门（3）将控制台手动/自动选择开关24向左置于手动位置。（4）将耐压时间继电器P数码拨盘拨至所需耐压时间（如有1分钟）。（5）将调压速度调节旋钮8逆时针旋到底。（6）用钥匙将带锁开关22顺时针旋转90度，打开电源此时停止指示灯21和高压侧数字电压表5，数码管亮，指示控制柜已供电。（7）启动按钮20，此时20指示灯亮，和试品加压10指示灯（如有一、二次开关柜应先合一次开关柜，再合二次开关柜）。（8）按升压按钮16，此时升压指示灯16亮。

永州工频高压局放试验装置 使用技术及注意事项1、因各生产厂家绝缘子的材料和制作工艺略有不同，侦测到放电故障后仪器显示的数值也不同。2、听到故障声音后（故障声音包括放电产生的高频声音和绝缘子本身绝缘电阻下降发出的高频杂音），原则上应按常规方法有针对性的检修，外观检查，清洗，擦拭等。3、擦拭后，仍能听到故障声音，说明此绝缘子不是污染放电，已经严重劣化。4、在干燥天气10KV（距离6-18M），27KV（距离6-10M），35KV（距离10-22M），110KV（距离20-40M），220KV（距离30-45M），500KV（距离35-50M），线路听到故障声音后〔显示分贝值大于20（参考值）〕，说明此绝缘子绝缘不良或27KV以上绝缘子串绝缘电阻降低（灵敏度调至）。5、侦测闪络故障时，受天气状况影响（如晴天，阴天，下雾天）所测数值有所不同。在同一绝缘子上，如晴天检测不到故障声音，而在下雾天能够检测到，说明该绝缘子故障较小，如晴天能直接检测到故障声音，说明故障已比较大。6、在一定湿度下（如早上，下雾天）没有听到放电音，可减少绝缘子擦洗次数，避免大面积盲目擦拭每个绝缘子，省工省时，减轻工作量。7、在晴天时对变电站高压接头在3-6米侦测时，10KV显示分贝值大于20；35KV显示分贝值大于30；110KV显示分贝值大于40；220KV显示分贝值大于45；500KV显示分贝值大于60；即接触不良应引起点注意（参考值）。8、在干燥天气侦测到的绝缘子故障音多为低阻和闪络故障，湿度较大的天气多为污染故障（包含低阻和闪络故障）。9、在同一条线路上，可对多个绝缘子比较，可迅速判断出故障绝缘子。10、在同一条线路上，听到多个绝缘子故障声音后，应首先检查分贝值大的绝缘子故障，再检查分贝数值比较小的绝缘子故障。11、运行中的汽车，人体走动，都会产生超声波，但不是连续性的，有时会干扰机器，应注意区别。

<永州>天正华意电气设备有限公司

永州工频高压局放试验装置 将手动/自动选择开关24向右置于自动位置。（17）用钥匙打开，带锁开关22，此时停止指示灯21和高压数字电压表5数码管亮，控制台已供电；基准数字电压表23数码管亮，表示自动部分也已供电。（18）调节基准电压调节电位器25，将基准电压表23调至所需数值。（19）按启动按钮20，试验就按预先设定的电压与耐压时间自动按以下步骤进行：a．以对应于基准电压的较高的升压速度从零位升至75％基准电压；b．再以每秒2％基准电压的升压速度从75％基准电压升到基准电压，即试验电压。c. 当电压一到预置值时，就立即进行耐压计时。d. 在进行耐压计时时，只要输出高压一偏离预置值时，电路就会自动进行微调。e. 耐压计时时间一到就自动快速降至零，一次耐压即告完成。（20）按停止按钮21，并切断电源22，结束试验。（21）如试验中发生试品击穿，则可手动操作（13）。C、试验后工作（1）试验结束后，用接地棒挂在高压输出端，再拆除试品（2）认真做好试验时数据记录，并整理成报告（3）对报告进行分析，并有明确结论

<永州>天正华意电气设备有限公司 永州供应批发超声波局部放电检测仪-好评
<永州>天正华意电气设备有限公司

永州工频高压局放试验装置 局部放电现象，主要指的是高压电气设备。据电网统计，局部放电是造成高压电气设备终发生绝缘击穿的重要原因，也是绝缘劣化的重要标征。电力设备绝缘在足够强的电场作用下局部范围内发生的放电。这种放电以仅造成导体间的绝缘局部短(路桥)接而不形成导电通道为限。每一次局部放电对绝缘介质都会有一些影响，轻微的局部放电对电力设备绝缘的影响较小，绝缘强度的下降较慢；而强烈的局部放电，则会使绝缘强度很快下降。这是使高压电力设备绝缘损坏的一个重要因素。因此，设计高压电力设备绝缘时，要考虑在长期工作电压的作用下不允许绝缘结构内发生较强烈的局部放电。对运行中的设备要加强监测，当局部放电超过一定程度时，应将设备退出运行，进行检修或更换。在有气体或液体的固体电介质中，当击穿场强的气体或液体的局部场强达到其击穿场强时，这部分气体或液体开始放电。局部放电一般是由于绝缘体内部或绝缘 表面局部电场特别集中引起的。通常这种放电表现为持续时间小于1μs的脉冲。当绝缘发生局部放电时就会影响绝缘寿命。每次放电，高能量电子或加速电子的冲击，特别是长期局部放电作用都会引起多种形式的物理效应和化学反应，如带电质点撞击气泡外壁时，就可能打断绝缘的化学键而发生裂解，破坏绝缘的分子结构，造成绝缘劣化，加速绝缘损坏过程。1.局部放电是局部过热，电器元件和机械元件老化的预兆；局部放电趋势是局放随着时间的上升指数，这是个曲折的过程但某个阶段上升。在绝缘结构中产生局部放电时，会伴随产生电脉冲化学反应，并引起局部发热等现象；由于局部放电存在以上特点，故电气设备如何避免局部放电、如何去除局部放电，从而使设备正常运行就成为电力设备维护人员多考虑的事情。为了去除这种潜伏性故障现象，如今针对伴随局部放电而产生的一些电脉冲、超声波、电磁辐射等信号而衍生出很多在线检测局部放电现象的方法。青岛天正华意电气设备有限公司研制的 TH-70 系列手持式局部放电测试仪是一种多功能的手持仪器，其基于暂态地电压、超声波、特高频及高频电流检测方法，测试设备的局部放电情况；TH-70 系列手持式局部放电测试仪可以提供可读出的局部放电幅值、相位、波形、二维、三维以及录屏等图谱的存储以及读 出功能等，评估电气设备局部放电情况。系列手持式局部放电测试仪适用于电缆、GIS、开关柜及变压器等电气设备的局部放电检测。

永州供应批发超声波局部放电检测仪-好评

永州工频高压局放试验装置 校正脉冲发生器予以校正。注意：方波测量盒应尽量靠近试品的高压端。红端子引线接高压端。然后调节放大器增益调节，使该注入脉冲高度适当（示波屏上高度2cm以下），使数字表读数值与注入的已知电量相符。调定后放大器细调旋钮的位置不能再改变，需保持与校正时相同。校正完成后必须去掉校正方波发生器与试验回路的连接。（3）测试操作：接通高压试验回路电源，零标开关至“通”位置，缓缓升高试验电压，椭圆上出现两个零标脉冲。旋转“椭圆旋转”开关，使椭圆旋转到预期的放电处于有利于观测的位置，连续升高电压，注意次出现的持续放电，当放电量超过规定的值时的电压即为局部放电起始电压。在规定的试验电压下，观测到放电脉冲信号后，调节放大器粗调开关（注意：细调旋钮的位置不能再变动），使显示屏上放电脉冲高度在0.2~2cm之间（数字电压表上的PC读数有效数字不能超过120.0），超过120至需要降低增益档测量。注意：本仪器使用数字表显示放电量，其满度值定为100超过该值即为过载，不能保证精度，超过该值需拨动增益粗调开关转换到低增益档。试验过程中常会发现有各种干扰，对于固定相位的干扰，可用时间窗装置来避开。合上开关用一个或两个时间窗，并调节门宽位置来改变椭圆上加亮区域（黄色）的宽度和位置，使其避开干扰脉冲之处，用时间窗装置可以分别测量产生于两个半波内的放电量。三倍频感应法的试验步骤：将高频电源接入仪器后面板的高频电源插座，并将电源开关置于“开”的位子，其他试验方式同前试验。
