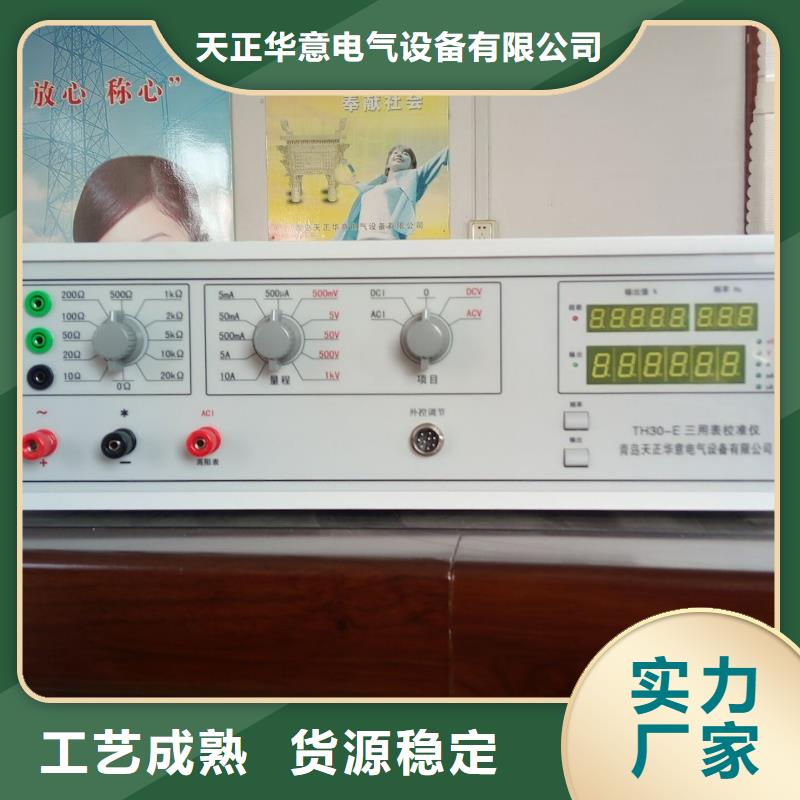

阳江多功能校准仪 特别提示：2.1、当仪器有输出时，避免转换各种开关，以免损坏仪器或被检仪表。2.2、本仪器输出电压达1000V，操作时应注意人身。2.3、本仪器不宜在相对湿度大于80％的环境中工作，供电电源质量将影响输出稳定度。2.4、作交流项目检测时，避免在有输出的情况下，切换频率。2.5、关机前，请切断所有输出。3、概述：TH30-E型多功能校准仪是一种LCD显示的数字式交、直流标准电压、电流发生器，整机采用“闭环”控制，输出稳定度高，可用于校验数字式、指针式三用表及各类交直流表头。本仪器电压输出11档（0~1000V）；电流输出11档（0~20A）；中值电阻11×2档(0Ω~20MΩ)；交流频率50Hz、60Hz、400Hz（数字合成，按键选择），以上项目及量程变换均通过内部精密开关转换。三窗口同时显示输出实际值、百分比、频率。输出调节既可采用“按位”调节，也可采用“百分比”调节。采用的16位A/D转换芯片，转换速度和精度得到了大幅度提高；AC/DC采用真有效值转换芯片，保证了交流输出的精度。采用了新型的复合大功率放大器，输出功率大，可靠性高，失真度小。具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等优点。

阳江多功能校准仪 触摸屏可操作区域里排选择L1、L2、L3表示该相是否参与调节，如果它们左侧左侧显示，表示此相参与调节，如果显示，表示此相不参与调节，可以通过触摸改变它们的状态；第二排选择U、I、F、PF、Φ、U1U3、U1U2表示要调节的项目，分别表示调节电压幅度、电流幅度、功率因数、各相电流对应电压的相位、U1U3 之间的相位，U1U2之间的相位；第三排表示调节细度，根据调节项的不同，选择不同的调节细度：电压、电流的调节幅度均是相对于“参数设定”里输入的额定值的百分比，有±10％、±1％、±0.1％、±0.01％可以选择，但是请注意调节的限是125％.频率的调节是针对所有相的，调节细度有±5Hz、±1Hz、±0.1Hz、±0.01Hz，注意调节范围是45-65Hz。功率因数的调节有超前或滞后0.01、0.1等。相位的调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。U1U3、U1U2的调节实际上调节的是U3、U2的相位，这时“L1”、 “L2” 、“L3”是否被选中与此调节没有关系，在三相三线状态下U1U2的调节不起作用，调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。图3-23显示的是调节频率的界面，频率的调节不能分相进行。图3-233.7谐波显示按【】键，进入谐波界面，屏幕显示各相输出的谐波柱状图和2-50次的各次谐波含量。选择U1…I3左边的方框，即选择屏幕显示哪一相输出的具体数据。

阳江多功能校准仪信息使用多功能过程校验仪之前，请仔细阅读本手册。在充分理解的基础上，再对多功能过程校验仪进行操作。错误的使用会导致仪表损坏或人身伤害。 禁对多功能过程校验仪进行任何改造！由于擅自改造所造成的事故，本公司恕不负责。※危险：表示若不采取适当的措施的话，将造成严重的人身伤害或重大的财产损失。※注意：提醒您对产品的相关重要信息、产品的处置或文件的特别部分格外注意！※危险?切勿在端子之间或端子和地之间施加超过校准仪上标示的额定电压。端子之间的电压是30VDC。?使用前，先测量一下已知电压以确认校准仪工作正常。?请遵循所有设备的步骤进行操作。?当测试线的一端被插入电流插孔的时候，切勿把另一端的探头碰触电压源。?切勿使用已损坏的校准仪。使用前应检查校准仪的外壳是否有断裂或缺少塑料元件。特别要注意接头周围是否绝缘。※注意?根据测量要求选择正确的功能和量程档。?校准仪采用锂电池供电，请根据锂电池充放电特点管理电源，以延长电池的使用寿命。?使用前应确定电池电量是否充足，电量过低应充电后使用。?检查测试线是否有损坏或暴露的金属。若已损坏，使用前应把损坏的测试线更换。检查测试线是否导通。?使用探头时，手指不要碰到探头的金属触点。手指应保持在探头的护指装置后面。

阳江多功能校准仪 使用方法 仪器应置于通风良好，无日光直射、干燥、清洁的场所。本电源的供电电压为220V±10％，频率为50Hz±1Hz。电源插座上地线应良好接地。2 、开机前输出项目选择开关置于“0”位置，输出端先不要接上被检仪表，以免因档位选择不当而损坏仪表。3 、接通电源开关，数码管应亮。其中M窗口指示和量程开关指示一致，％、值窗口指示为“0”，“V、mV、A、mA、μA”指示灯应有相应指示。N指示灯指示为10，正常时，输出指示灯亮。4 、预热5分钟（长期不用或湿度较大时，预热时间应长一些），然后根据被检仪表的性能和量程，选择相应的量程、满度和N值。5 、幅值调节采用按键调节时，五只为上升键，五只为下降键，分别按满度的/N、10％/N、1％/N、0.1％/N、0.01/N设置调节量。上升键具有下述功能：每按一次，输出上升相应键的调节量，点按n次，则上升n倍相应键的调节量，按住不放，输出将持续上升，当显示值﹤满度时，如按住10％按键不放，输出多只能调节到满度，待松开按键后，方可继续调节到110％满度。1000V档设定只能调节到105％满量程。下降键的功能和上升键相似，只是调节方向相反。如按住10％下降键2～3秒钟，输出将自动缓缓回零。请按此键让输出回零，复位键回零无效！缓升缓降键可以方便检查指针表的卡针现象，次按，输出上升至，再按一次下降到0（循环重复）。使用键盘调节时，每次测量完毕应按住10％下降键2～3秒钟，等输出回零，再作下一次测量。使用电位器调节时，每次测量完毕应将电位器逆时针旋转到底。键盘调节和电位器调节选择可以通过外控盒上拨动开关转换 使用者可根据测量需要选择N值，以方便调测仪表。

阳江多功能校准仪 校验仪运用国际ARM＋FPGA构架并行处理器技术；以高速、高精度A/D转换器为核心；利用多片微处理器和大规模可编程逻辑集成电路；高速同步采样电压、电流、相位和周期；通过数学计算有效值。 同时，整体仪器的校准采用数字修正，无需电位器，从而减少了仪器的不确定性，实现了仪器长期高精度测量。采用液晶彩屏显示，菜单操作，具有标准的RS232接口，可方便地与其它仪器设备组成自动计量系统；该仪器是目前国内中频参数测量的性能仪器之一。可广泛用于电力系统、计量院所、军工企业等部门作为电压、电流标准或现场检测的理想设备。电力系统计量部门作为三相工频电压、三相工频电流、三相有功功率、三相无功功率、频率和相位标准表或现场检测设备。须知！ 警告?? 切勿在电流输出端开路状态下进行电流输出操作。?? 切勿在电压输出端短路状态下进行电压输出操作。?? 在接通电源前请确认供电电压为220V。?? 切勿在爆炸物、蒸汽、可燃气体或灰尘附近使用本装置。?? 装置供电系统应可靠接地。?? 切勿让装置内部进水。?? 非专业人员请勿私拆本装置。2. 技术要求2.1 基本要求 本仪器符合标准GB8587-86《测量仪器环境试验总纲》中Ⅰ组仪器的规定:额定工作温度18℃～22℃，湿度≤86％RH，允许工作在5℃～45℃。2.2 供电电源 额定电压：220V±5％ 额定频率：50HZ±5％2.3 消耗功率 约15W2.4 预热时间 在额定工作环境下，计量需30分钟

阳江多功能校准仪 使用者可根据测量需要选择100/150（格）。按100/150（格）键可交替选择100格或150格，百分比显示窗口有提示。使用者可根据测量需要选择交流输出频率，其中交流50Hz输出时具有市电同步或本机振荡两种方式。9 、每一次测量完毕，应按住10％下降键2～3秒钟，等输出回零，再作下一次测量。当出现“超载”灯亮，数码管显示“OFLO”，仪器进入自保护状态，输出为零。此时可按复位键复位。按复位键无效时，说明仪器出现故障或使用失当，待查明原因后方可继续使用。当显示出现E————时，表示显示溢出，可等其自动恢复。六、注意事项：1 、当仪器有输出时，尽量避免转换各种开关，以免损坏仪器或被检仪表。2 、本仪器 输出电压达1100V，操作时应注意人身。输出连接导线要有足够的绝缘强度（1500V）和截面积（大约5mm2，20A输出时连接导线截面积应大于10 mm2）当发现显示值比输出实际值大100倍时，检查钳形表显示开关是否在钳形表显示档位。、本仪器不宜在相对湿度大于80％的环境中工作；供电电源质量将影响输出稳定度。关机前请切断所有输出。一般情况请从插孔输出，并使用带插头的专用导线。钳形表标准测试线圈请接至输出插孔。

阳江多功能校准仪 一、用途、特点：多功能校准仪是智能化交、直流标准电压、电流校准仪（其中交流输出为真有效值显示）。仪器设有三个显示窗口，可同时显示输出实际值、百分比和被检表满度值。可设根据被检表满度值设置仪器的输出量程，并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘（按键）控制或电位器控制。具有数字显示、量程宽、分档细、精度高、稳定性好、使用方便等特点。适用于检定、检验、维修四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。二、主要功能： 1 、 5 1/2位LED数字显示输出量 ，按实际值和百分比两种方式同时显示。2 、 采用键盘控制输出量的增减。键盘控制量分为100％/N、10％/N、1％/N、0.1％/N（N为4、5、6、10、15）。3 、外控调节器可以离机控制输出量的增减，调节器上有键盘和电位器两种配置，任意转换。4 、交、直流电压输出范围为0～1000V。5 、交、直流电流输出范围为0～20A。6 、交流提供四种输出频率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保证频率的准确度和稳定性。7 、输出超载能自动保护，手动复位。8 、交流50Hz输出还可以选择市电同步，以减小被检表的拍频影响。9 、钳形表测量：配用钳型表校验线圈，可测量0～1000A电流，误差±0.3％。

阳江多功能校准仪 使用方法：3.1：开启电源开关，预热10分钟。3.2：根据被测表连好输出线，无论是电压或者电流，红色接线柱是正端，黑色接线柱是负端。3.3：按动输出键，对应的指示灯亮。3.4：按动AC/DC键，选择交流或者直流，AC状态下指示灯亮，如果在交流状态下，可按动频率键选择频率，对应的指示灯亮，默认交流频率50Hz。3.5：按照被测表按动电压和电流对应的按键，可输出相应的电压和电流，相应的指示灯亮，显示窗口显示输出值的大小。3.6：关机：按动输出键，切断输出，关闭电源开关。3.7：当电压短路、电流开路、过载时，本仪器自动保护，显示“over”，请查明故障后，重新测试。3.8：当有外来干扰，工作不正常时，可按动复位键。四、注意事项：4.1：本仪器输出电压1kV，操作时注意，将后面板的接地端子接到大地上。4.2：切忌在有输出时关断电源开关，应先按动输出键关断输出，再关闭电源开关。4.3：将被测表正确的连接在电压和电流输出端子，以免损害被测表。

阳江多功能校准仪 装置采用表源一体化结构，全数字闭环标准源技术，使用嵌入式系统、大屏幕TFT彩色液晶显示器及触摸屏、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。它具有以下特点：? 采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便。? 内嵌高等级标准电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。? 具有多种保护功能：限流保护、功放保护、电压短路保护、 电流开路保护、功放热保护等功能。? 智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 ? 电流、功率因数试验点丰富，便于配置各种校表方案。? 数据存储量大，可以很方便查询到校验数据。? 带有RS232串口，便于计算机控制及升级软件。

阳江多功能校准仪校准仪(以下简称校准仪)是具有LED五位数字显示交直流电压、电流校准仪。中值电阻输出二十二个；设有200mV直流电压档，满足了铁路机车专用表及毫伏档表的检测；独特的保护电路，增加了校准仪的可靠性；输出功率大，负载能力强；系统软件设计合理，符合新的计量规程；采用欧式机箱，结构紧凑，便于携带。本校准仪主要用于检定、校验直流0.5级和交流1级以下各类表头及相应等级的多用表，广泛应用于工矿企业、科研院所、铁路、电力等单位的质检、计量及仪表维修。２　技术性能本校准仪适用于周围温度0～＋40℃，相对湿度80％以下的环境中工作。供电电源为220V±22V〔达不到该要求，建议配置交流稳压器〕，电源频率50Hz±2.5Hz。2.1　性能参数：见下页2.2　输出频率：400Hz±4Hz　60Hz±0.6Hz　50Hz±0.5Hz2.3　波形失真度：不大于0.5％2.4　纹波系数：不大于1％2.5　稳定性：校准仪预热1小时后直流5V附近5分钟内输出漂移

阳江多功能校准仪 电源状态区屏幕的下方，有六个圆圈，分别对应三相电压、三相电流的输出状态，如果显示白色，表示没有输出，如果有对应的颜色，表示该相处于输出状态，黄、绿、红或者红、黄、蓝分别代表L1 L2 L3。圆圈的右边的数字表示的是当前装置的高频输出脉冲的电表常数，单位是imp/Kwh或imp/Kvarh，它的大小与当前装置的电流档位有关，右边显示当前所处于的界面名称。3.2 按钮可以进入S]界面，如图3-4；再次按按按钮可以进入Set Parameter [II]界面 如图3-5；再次按按按钮可以进入Set Parameter [III]界面 如图3-6。图3-5Set Parameter [ I]界面主要是根据被校验电表的信息，用户要确定电源将要输出的参数，在输出设定区它被分为左右两部分。 左边是根据被校表的情况，触摸液晶屏选择3P4W、 3P3W、 1P 三种相线中的一个，3P4W表示三相四线、3P3W表示三相三线、1P表示单相；P、Q 只能选择一种，P表示校验有功表，Q表示校验无功表；也只能选择一种，Forward表示正向，Reverse表示反向。注意当选择“P”时，输出显示区中的值将显示有功的功率因数；当选择“Q”时，值将显示无功的功率因数。ABC、 ACB 分别表示正相序和逆相序，只有在三相四线的情况下可以选择逆序；Internal、 External表示在校验电表误差时，是使用本机当做标准还是用外配标准表的输出脉冲作为校验标准，仪器默认内置，只有在特殊情况下才能使用External的功能。右边是输入电表的额定电压、电流值（注意这里的电压值是相-中性的电压值），以及电能表电流值。U1、U2、 U3、I1、I2、 I3右边的数字框；表示电源将要设定输出的三相额定电压、电流值。通过触摸可以选中U1、U2、 U3、 I1、I2、 I3左边的方框，某一相被选上，则这一相的左边方框变成；如果三相电压或电流都被方框选中，只需输入L1相的电压或电流，另外两相的输出则于L1相相同，如果三相电压电流左边的方框没有被选中，则表示三相可以各自输入不同的数值，电源的三相就可以输出各不相同的电压或电流。

阳江多功能校准仪 触摸屏可操作区域里排选择L1、L2、L3表示该相是否参与调节，如果它们左侧左侧显示，表示此相参与调节，如果显示，表示此相不参与调节，可以通过触摸改变它们的状态；第二排选择U、I、F、PF、Φ、U1U3、U1U2表示要调节的项目，分别表示调节电压幅度、电流幅度、功率因数、各相电流对应电压的相位、U1U3 之间的相位，U1U2之间的相位；第三排表示调节细度，根据调节项的不同，选择不同的调节细度：电压、电流的调节幅度均是相对于“参数设定”里输入的额定值的百分比，有±10％、±1％、±0.1％、±0.01％可以选择，但是请注意调节的限是125％.频率的调节是针对所有相的，调节细度有±5Hz、±1Hz、±0.1Hz、±0.01Hz，注意调节范围是45-65Hz。功率因数的调节有超前或滞后0.01、0.1等。相位的调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。U1U3、U1U2的调节实际上调节的是U3、U2的相位，这时“L1”、 “L2” 、“L3”是否被选中与此调节没有关系，在三相三线状态下U1U2的调节不起作用，调节细度有±10°、±1°、±0.1°、0.01°，调节范围0-359.99°。图3-23显示的是调节频率的界面，频率的调节不能分相进行。图3-233.7谐波显示按【】键，进入谐波界面，屏幕显示各相输出的谐波柱状图和2-50次的各次谐波含量。选择U1…I3左边的方框，即选择屏幕显示哪一相输出的具体数据。

阳江多功能校准仪工作原理：本仪器主要有数字合成正弦波发生器、功放及保护单元、量程单元、CPU单元、键盘及显示单元、电源、标准电阻器等组成。原理方框图：5、主要特点：5.1 整机采用“闭环”控制，输出精度、稳定度极高。5.2 数字合成正弦波信号发生器，失真小，可靠性高。5.3 240＊64大屏幕LCD显示。5.4 输出调节有外控和面板按键两种调节方式。5.5 量限可根据被检表的量程选择。5.6 当输出调节采用“百分比”调节时，可选择步长。5.7 交直流电压输出范围 0~1000V。 5.8 交直流电流输出范围0~20A。5.9 交流频率五种定频：50Hz、市电（同步）60Hz、400Hz、1kHz。调频：50Hz--1000Hz连续可调。5.10 电压短路、电流开路自动保护。6、主要技术指标：6.1稳定性： AC＜满量程的0.02％/5min，DC＜满量程的0.005％/5min。8小时稳定度：准确度的30％。6.2分辨率：20ppm（0.001％）。6.3交流失真度：＜0.5％。6.4直流纹波系数：＜0.1％。6.5输出频率准确度＜0.1％。6.6外型尺寸：460×460×130（mm）。 重量：约18Kg。6.7输出电压、电流及中值电阻的范围及准确度：校准仪
