新余局部放电检测仪操作说明（作为测试仪器）试验操作前注意事项6注意试验，请阅读本说明书第九节“试验注意事项，并严格参照执行试验回路的布线：试验回路的布线应该尽可能简洁，连接线应尽可能的短，不要因为操作控制方面的原因而使试验回路很复杂。试验回路高压侧的回路面积应尽可能的小。6.1.3、试验电源的滤波：试验电源的滤波现阶段还是应该采用硬件处理，软件的滤波效果还达不到实际现场使用要求。应采用电源隔离滤波电源，做到动力电源与实际试验电源隔离，试验频带内的滤波衰减量应大于60dB。关于空间干扰：远离干扰源（发射机、大型电机、变频器绕线机等），减小试验回路面积，调整试验设备布置方向，试验场区上空应没有动力电缆等强磁场源，试验场区地下应没有电缆槽5极端情况下可装备屏蔽房正确连接试验线路6.2.1、根据试品情况确定高压施加方式：通过无晕变压器产生高压的方式：感应试验，通过串联谐振的方式在试品上产生高压选择合适的试验形式、试验回路，根据第五节的“5.1、常用试验回路”选择。通常情况下选择“并联法”测试回路。、选择合适的检测阻抗（输入单元），见附录一：“检测阻抗”简介。正确连接试验线路防止接线不良人为引起的放电6.3、设备操作设备驱动程序安装本系统在WINDOWS XP 下工作 使用时需要安装设备驱动程序，一台计算机在次连接时需要人工安装设备驱动程序 以后再连接时设备驱动程序会自动安装。 下面介绍人工安装设备驱动程序的方法。6.3.1.1采集卡驱动安装由系统提示发现新硬件后根据提示手动选择硬件的驱动程序路径，指向光盘（win2000xp路径），完成安装。6.3.1.2支持软件安装局放系统运行需要安装支持软件：开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）启动计算机进入WINDOWS XP系统。

<新余>天正华意电气设备有限公司

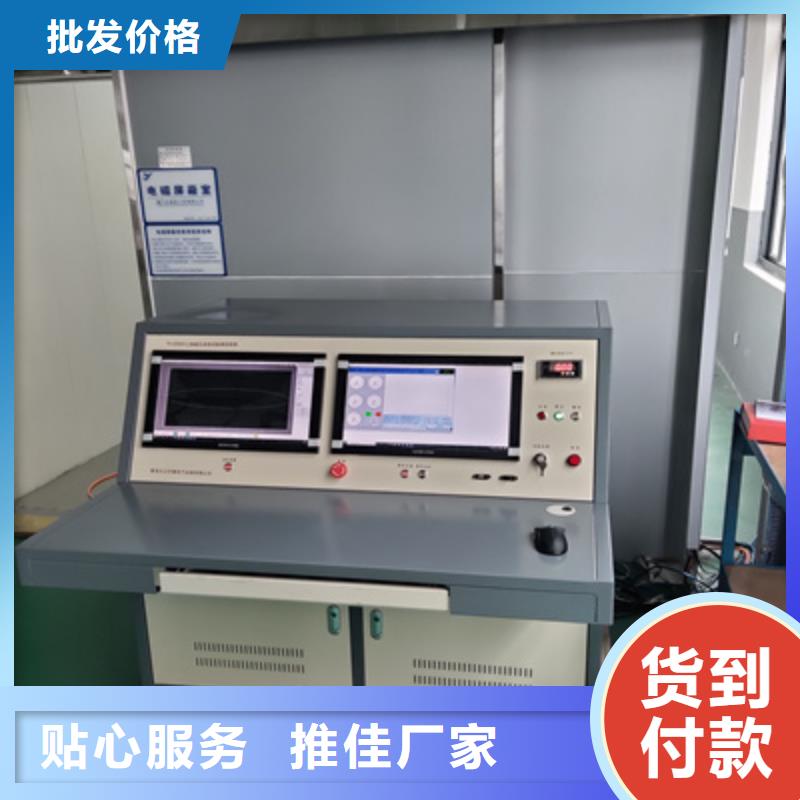

新余局部放电检测仪 成套设备的检查和连接1、成套设备到达用户后检查各部件外观是否完好无损。2、用摇表和直流电阻测试仪测量变压器的绝缘电阻和直流电阻与出厂试验报告是否相符。3、各部件按主回路原理图连接可靠。成套设备的操作说明1、合上控制台电源，打开钥匙开关，此时停止指示灯及高压电压表数码管亮；2、将试品所需耐压时间设定好（调面板上时间继电器拔盘）；3、按下启动按钮，启动灯亮，停止指示灯灭；4、按下升压按钮，升压指示灯亮，当电压要到所需电压值时，点动按升压按钮到所需耐压值，按下耐压计时按钮，耐压计时开始，时间到后调压器自动降压到零位，按停止按钮，再按一下耐压计时按钮，关闭钥匙开关，切断所有电源，耐压试验结束； 5、在升压过程或耐压计时过程中，如试品击穿、变压器过载或变压器过压时，过压过流保护动作，自动切断主电源，调压器降压到零位，再按启动按钮，可继续升压，若不升压就切断所有电源，检查试品；6、如需再次试验，重复操作步骤2~4。7、如需做局放试验时请参考局放仪使用说明书。注意事项1、本设备只能短时运行（额定容量下30分钟）；2、此套设备为高压设备，故每次使用前将设备外表面灰尘擦干净，保持环境清洁；3、高压危险，试验时人员远离试验区域；4、所有设备及试品须接地牢靠；5、变压器高压尾须直接接地或经电流表、互感器接地；6、测量线圈有一端必须接地且严禁两端子短路；7、定期检查调压器传动部件和上、下限位开关是否正常；8、使用过程中如出现异常情况，即该停电检查，若不能解决，请与我公司及时联系处理。青岛天正华意电气设备有限公司

<新余>天正华意电气设备有限公司 新余高压开关柜局放巡检定位-复购率高

新余局部放电检测仪使用贮存条件1．海拔高度不超过2000米2．周围空气温度-5℃＋40℃，空气相对湿度不大于85％（＋20％），从一个环境换到另一个环境，温差不得大于15％。3．无导电尘埃存在。4．无火灾及爆炸危险品。5．不含有腐蚀金属和绝缘的气体存在。6．无剧烈振动和碰撞的场所。7．地面水平面不超过3度。8．电源电压波形为正弦波，波形畸变率小于1％，频率为50Hz，电源侧应不遭受来自外部的大气过电压。9．设有一个可靠接地点，接地电阻小于0.5Ω四、技术参数1．局部放电量（绝缘筒式）A、10-120kV额定电压（UH），在UH下局部放电量≤3-5PCB、250-300kV额定电压（UH），在UH下局部放电量≤5PCC、350-750kV额定电压（UH），在80％UH下局部放电量≤5PC，在UH≤10PCD、800KV-1500kV额定电压（UH），在80％UH下局部放电量≤10PC2．串级试验变压器，两节或三节电压分布不均匀度≤5％3．允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行4．单台试验变压器阻抗为3％-12％，串接阻抗为5％-25％5．波形畸变率＜3％6．其成套设备试验装置技术性能参数符合JB/T9641-1999《试验变压器》规定之要求!

<新余>天正华意电气设备有限公司 新余高压开关柜局放巡检定位-复购率高

新余局部放电检测仪操作说明（作为测试仪器）试验操作前注意事6注意试验，请阅读本说明书第九节“试验注意事项，并严格参照执行试验回路的布线：试验回路的布线应该尽可能简洁，连接线应尽可能的短，不要因为操作控制方面的原因而使试验回路很复杂。试验回路高压侧的回路面积应尽可能的小试验电源的滤波：试验电源的滤波现阶段还是应该采用硬件处理，软件的滤波效果还达不到实际现场使用要求。应采用电源隔离滤波电源，做到动力电源与实际试验电源隔离，试验频带内的滤波衰减量应大于60dB。关于空间干扰：远离干扰源（发射机、大型电机、变频器绕线机等），减小试验回路面积，调整试验设备布置方向，试验场区上空应没有动力电缆等强磁场源，试验场区地下应没有电缆槽5极端情况下可装备屏蔽房正确连接试验线路、根据试品情况确定高压施加方式：通过无晕变压器产生高压的方式：感应试验，通过串联谐振的方式在试品上产生高压选择合适的试验形式、试验回路，根据第五节的常用试验回路”选择。通常情况下选择并联法”测试回路。选择合适的检测阻抗（输入单元），见附录一检测阻抗”简介。正确连接试验线路防止接线不良人为引起的放电设备操作设备驱动程序安装本系统在 下工作 使用时需要安装设备驱动程序，一台计算机在次连接时需要人工安装设备驱动程序 以后再连接时设备驱动程序会自动安装。 下面介绍人工安装设备驱动程序的方法采集卡驱动安装由系统提示发现新硬件后根据提示手动选择硬件的驱动程序路径，指向光盘p路径），完成安装。6.3.1.2支持软件安装局放系统运行需要安装支持软件：开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）启动计算机进入系统。

新余局部放电检测仪局放测量工作原理2.1、什么是局部放电?局部放电是指部分地桥接导体间绝缘的一种气体放电，这种放电可能会，或者不会出现在导体的近旁。通俗的说是指设备绝缘系统中部分被击穿的电气放电，这种放电可以发生在导体(电极)附近，也可发生在其它位置 。2.2、局部放电产生的原因局部放电对于高压电工产品往往是很难避免的，这是由于绝缘材料和绝缘结构在制造过程中常会含有比固体绝缘容易击穿的小气泡或油膜，在电场的作用下，会产生内部放电。绝缘材料和绝缘结构中电场分布不均匀，也会产生局部放电（如针尖电极、电极表面上的毛刺、或者是金属屑异物）。2.3、局部放电的分类2.3.1、内部放电：在介质内部或介质与电极之间的放电。这种放电的特性与介质的特性和气屑的形状、大小、位置以及气屑中气体的性质有关。2.3.2、表面局部放电：在沿介质表面的电场强度达到击穿场强时所发生的局部放电。在电机绕组、电缆、套管等绝缘结构的端部，从导体到介质表面经常会出现这种局部的放电。2.3.3、电晕放电：在气体中，高电压导体周围所产生的局部放电称为电晕。如高压传输线、高压变压器等高压电气设备，因高压接线端暴露在空气中，都有可能产生这种局部放电。

<新余>天正华意电气设备有限公司
新余高压开关柜局放巡检定位-复购率高

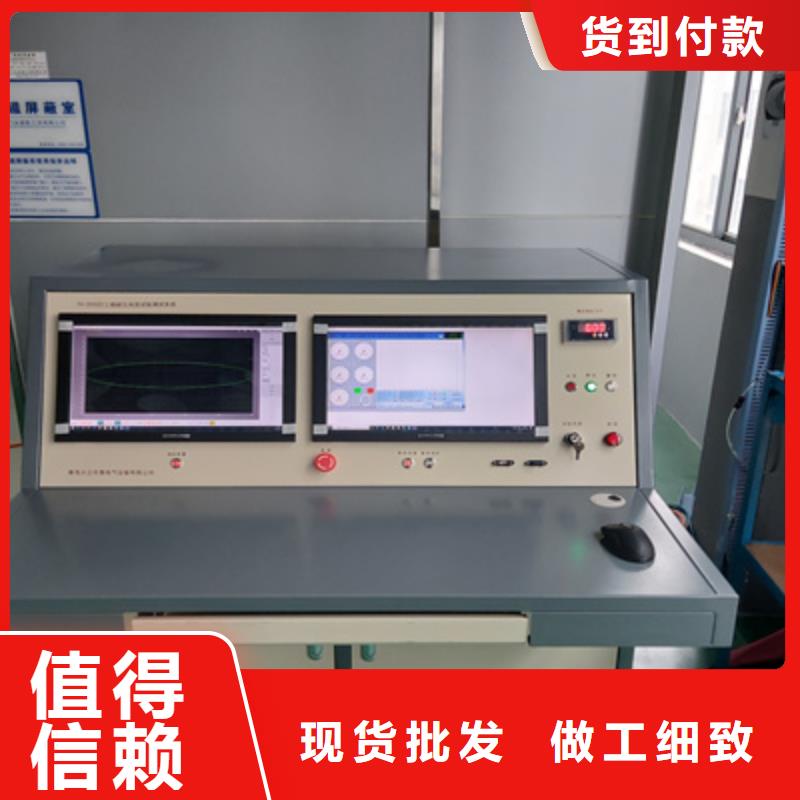

新余局部放电检测仪在试验电压下产生局部放电时，经耦合电容Ck产生脉冲电流，由输入单元拾取得脉冲信号。经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大（达到所至需幅值）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送脉冲峰值表显示其峰值。时间窗单元是选取试验电压每一周期内脉冲峰值表的一段工作时间；并在这段工作时间内将示波屏的相应显示区加亮，它可以避开固定相位的干扰，这是常规的放电量测试方法。用JZF型校正脉冲发生器注入试品CX——已知电量时，调节放大器细调旋钮使放电量表显示的值与注入电量一致，就可以在加电压试验时直接在表上读出被测放电量，无须进行计算，十分方便。试验电压表经电压表电阻R产生试验电压过零标志讯号，可在示波屏上显示零标脉冲，试验电压大小可由KV表显示。结构性说明本仪器为台式机箱结构，仪器操作面分前面板及后背板两部分，各调节元件的位置见图二所示。仪器上、下盖板均可折卸，以便维修。仪器内六块印刷线板QF（前放）、ZF（主放）、FJ1、FJ2（峰检）、WY（电源板）及XS（显示单元）均为插拔式。仪器采用液晶显示器，并从电路设计上挖掘潜力，终使JF－2010多通道成为一种功能多样，使用方便的真正小型化局部放电检测仪。

新余高压开关柜局放巡检定位-复购率高

新余局部放电检测仪数字式局部放电检测仪是我公司推向市场的新一代数字智能仪器，该仪器在原有产品TH--210、TH--2020局部放电检测仪的基础上采用数据采集卡、嵌入式ARM系统作为中央处理单元，控制12位分辨率的高速模数转换芯片进行数据采集，将采集到的数据存放在双端口ARM中。实现从模拟到数字的跨越。二、 特点：1.采用8.0英寸DGUS屏，显示更直观，操作更方便。2.全触摸屏操作，屏幕内存256M，无需旋钮调节。3.可锁定波形，方便观察波形的细节。4.自动测量并显示试验电源时基频率，无需手动切换。5.试验数据可直接储存在主机内，也可U盘导出打印。6.word文档格式出具试验报告。7.显示方式：椭圆、直线、正弦。三、主要技术指标：1.检测试品的电容范围：6PF-250uF2.检测灵敏度《0.02pc(电容50pf)3.椭圆扫描时基：50HZ、及任意频率。（和试验电源直接同步4.椭圆旋转以30°为一档，可作360°旋转。5.放大器：3db低端频率:fL:10KHZ、20KHZ、40KHZ，高端：80KHZ、200KHZ、300KHZ任选。增益调节范围＞120db。档间增益差20±1db正负脉冲响应不对称性＜1db。6.时间窗：窗宽0°-180°，窗位置可旋转15°-180°。7.试验电压表:误差＜±2﹪。8.重量：约12KG。本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。本仪器是电力部门、制造厂家和科研单位等广泛使用的局部放电测试仪器。
