断路器开关真空度测试仪靠谱厂家

唐山断路器开关真空度测试仪靠谱厂家

唐山真空度开关测试仪复位键：用于测量完后的整机复位。按【复位键】，仪器回到初始状态。如测量时选择错误，可随时按【复位键】，重新选择。13、打印机：用于打印测试的数据。S/L键为进退纸键；POW为电源指示灯。打印纸用完后，按住上盖的两边卡扣，打开上盖，拿出纸卷，装入新纸。14、接大地：用于与大地相接。以减少静电影响。第六章 操作说明1、接线说明让灭孤室两触头处于分开状态，然后绕上磁控电圈，再把磁控线圈的两个插头插到磁控电流输出的两个红黑插头上。另外，高压线与离子线分别接在真空泡的两个触头上（动、触头不分）。2、按键说明面板上所有的按键，若其上的小指示灯亮则表示按键有效，反之，则无效。若该键有效时，再按该键，则指示灯灭，该键处于无效状态。3、测试步骤方法3.1开机检查接线正确后，方可开机。将仪器面板上的电源开关键按向“开”位置，数码显示屏的首位即出现“P”字，经校验(3.2步骤)正常后 说明仪器运行正常，预热5分钟后便可进行测量.3.2仪器检查执行该功能，校验仪器及自检功能。顺序按【选择键】、【校验键】、【测量键】，使其有效。使用上下键调节检查参数（管型显示处）3.2.1选择参数1～3采样放大器检查：调至1时，显示值均0.000---9.000×10-6之间；调至2时，显示值均0.000---9.000×10-5之间；调至3时，显示值均0.000---9.000×10-4之间；3.2.2选择参数4充电控制检查：调至4时，充电回路接通，终将电容电压控制在350V。

唐山真空度开关测试仪真空度测试仪使用说明书青岛天正华意电气设备有限公司章规则及注意事项请您在使用真空度测试仪前仔细阅读本手册。?在开机之前请先接好所有测试连接线，如打印机连接线；?测量前，请检查管型是否适合所检测的真空管，以便准确测量。?开机、关机及测量时，不要触及高压线和磁控电流线，以防触电。?仪器在使用过程中，如发现线圈发出异常响声，应考虑测试线短路或接触不良，或者空气十分潮湿，或真空断路器表面罩有灰尘等因素。?请不要使用汽油、香蕉水等化学剂擦拭机器，而应使用柔软干燥的布。?请确认当地电网电压是否与本机供电电压相符。交流220±10％ 50/60HZ?请注意不要在雷雨的情况下使用机器。?请不要破伤随机所带的线缆，以确保使用。?仪器出现故障时，非本公司专业技术人员严禁擅自打开仪器进行检修。?严禁高压端直接或间接对地断路。第二章仪器简介真空度测试仪是真空灭弧室的真空度的鉴定设备。经研究所检验并出具合格。

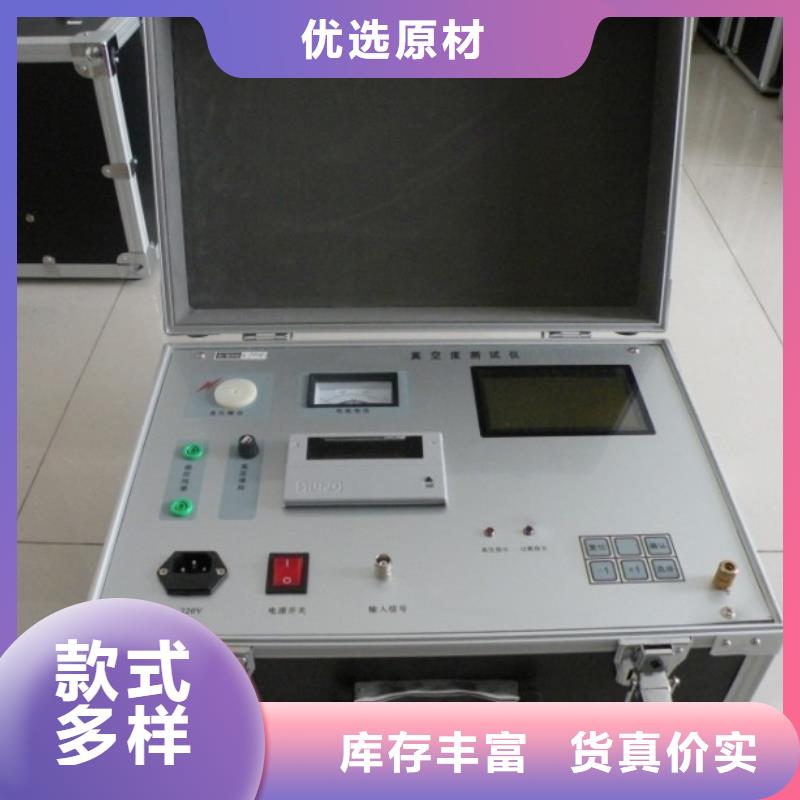

唐山真空度开关测试仪技术参数：1. 真空度测量范围： 1×10-1～1×10-52. 测 量 误 差： ＜10％3. 测 量 分 辨 率： 10-5pa4. 允许环境温度： -20℃～50℃5. 空 气 湿 度： ≤80％RH6. 电 源： AC，220V，50Hz±10％7. 外 型 尺 寸： 420×290×210（mm）8. 重 量： 8kg 四、使用说明： 真空度测试仪是真空灭弧室的真空度的鉴定设备。它以单片计算机为主控单元，测试过程完全实现自动化。该仪器在原理上改变了国内外同类产品采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，在物理原理上有更好的准确性，而且，有效地抑制了测试过程中脉冲电源的干扰，使测试稳定可靠。该仪器采用两次采样的方法扣除由于环境因素产生的漏电电流，并且在测量过程中考虑了完全漏气的真空灭弧室的判别，真正做到了对安装于整机上的真空灭弧室的准确计量。目前，该仪器中已存有26条真空灭弧室的测量标准曲线，涵盖了国内外绝大多数管型。该仪器质量可靠，造型美观，使用方便。本仪器分两种用途使用：1、用于真空灭弧室生产线中灭弧室的质量控制，断路器生产厂家的灭弧室的入库检验。2、用于检测安装于开关整机上的真空灭弧室的真空度。这类检测主要用于供电部门的例行检修及容量试验中对真空灭弧室承受能力的判定操作面板示意图

唐山真空度开关测试仪性能指标1、电 源： AC220V＋15％，50Hz；2、测量范围： 10-4～10-1Pa；3、电场电压∶ 20KV；4、磁场电压∶ 1600V；5、仪器精度： 5％；6、使用环境： -10℃～40℃；7、外行尺寸： 460mm×335mm×330mm。8、主机重量： 12kg；四、测试原理本仪器采用磁控放电法进行测量。将真空开关灭弧室的两触头拉开一定的距离，施加电场脉冲高压，将灭弧室置于螺线管圈内或将新型电磁线圈置于灭弧室外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场。这样，在脉冲强磁场和强电场的作用下，灭弧室中的带电离子作螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管型号（管型），由于其结构不同，在同等触头开距、同等真空度、同等电场与磁场的条件下，离子电流的大小也不相同。通过实验可以标定出各种管型的真空度与离子电流间的对应关系曲线。当测知离子电流后，就可以通过查询该管型的离子电流一真空度曲线获得该管型的真空度。在常规磁控放电测试灭弧室的真空度时，为了提高其测试灵敏度，需从断路器上卸下灭弧室，并置于螺线管线管内。这样一来，灭弧室在重新装回断路器时需要调整机械参数，工作量很大并需专业人员。而使用新型磁控线圈可以从侧面包围灭弧室，这样就不必拆卸灭弧室。而采用单片微机进行同步控制与数据采集处理，提高了灭弧室真空度的现场测试灵敏度。五．仪器的工作原理真空度测试仪框图如图1所示。

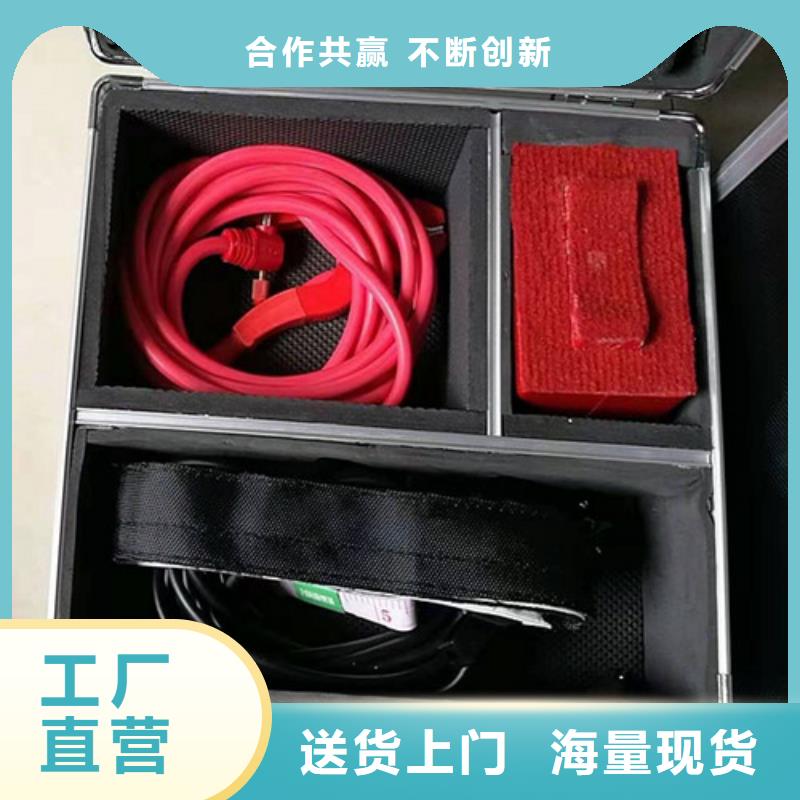

唐山真空度开关测试仪仪器进行试验时，接线应先连接磁控线圈、真空管的连线，然后再与仪器相连。测试完成后拆线应先拆除与仪器相连的测试线，然后再拆除与磁控线圈、真空管的连线；如在使用时忘记连接磁控线圈而直接按测量键时应立即关闭电源重新接好磁控线圈请注意此时磁场电压输出端会有较高电压请接线时勿接触导体部分以免被电容上的残余电压击伤.6．测量完毕后磁场输出端仍可能有 40V左右的残余电压，请注意！7．测试过程中，若出现异常，请首先关闭电源，与厂家联系，请勿自行打开机箱，谢谢合作！九、装箱清单1．主机 1台2．附件箱（测试线4根，电源线1根，磁控线圈一个）1台3．说明书 1份4．检测报告 1份5．合格证及保修卡 1份6．保险管 2个十、质保本公司生产的所有仪器设备实行两年保修，终身维护。在保修期内，负责免费检查、修理、零部件替换；用户附带的其他费用，如运输费用等由用户自己承担，由下列情况造成的损失，将酌情收取修理费用：1 由于疏忽大意，不按操作规程操作，而导致设备的损坏。2. 不经同意，自行拆动设备，更换零部件引起的损坏。3. 由于运输或其它搬运过程中，处理不当而引起的损坏。

唐山真空度开关测试仪对于不同的真空管，在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线，由计算机自动完成真空度的计算，并显示真空度值。 漏电电流的处理对处于分断状态的真空灭弧室两端加高压时，会有数值不等的几个微安的漏电电流，此漏电电流即使是同型号的真空灭弧室也有较大的个体差异。尤其是对于装在整机上的真空灭弧室，由于其周边的绝缘支撑件也有漏电，这些漏电的总和有更大的不稳定性和不可预测性，并且在数值上与10-4Pa数量级的真空灭弧室的电离电流相当。我们采用两次起动高压的方法，扣除了漏电电流，保证了无论是装于整机上还是待装的真空灭弧室的真空计量精度。内置多条真空灭弧室的测量曲线真空灭弧室由于其几何尺寸、材料的不同，当内部真空度和外加激励电源一定时，其放电电荷量是不同的，并且有相当的差异。为准确测量，对每一种真空灭弧室必须有对应的从电离电荷量到真空度的推算曲线。我厂 的专家通过与国内主要真空灭弧室生产厂家的密切合作，取得了很多真空灭弧室的电离电荷和真空度关系的数据，通过数学处理，将其特征参数送入产品。因此 产品内置了很多真空灭弧室的测量曲线。这是国内外同类产品中的。完善的输入保护电路当真空灭弧室的真空度非常低时，测量时真空灭弧室会被高压击穿，瞬间的高压直接加至信号输入端的采样电路上，使其承受十分强的电冲击。 产品的信号输入端的采样电路增加了完备的保护电路，即使仪器由于输入端的高压冲击而发生暂时工作不正常时（重新开机即可），也不会造成电路部分的损坏。

唐山真空度开关测试仪真空度测试仪使用说明书青岛天正华意电气设备有限公司章规则及注意事项请您在使用真空度测试仪前仔细阅读本手册。?在开机之前请先接好所有测试连接线，如打印机连接线；?测量前，请检查管型是否适合所检测的真空管，以便准确测量。?开机、关机及测量时，不要触及高压线和磁控电流线，以防触电。?仪器在使用过程中，如发现线圈发出异常响声，应考虑测试线短路或接触不良，或者空气十分潮湿，或真空断路器表面罩有灰尘等因素。?请不要使用汽油、香蕉水等化学剂擦拭机器，而应使用柔软干燥的布。?请确认当地电网电压是否与本机供电电压相符。交流220±10％ 50/60HZ?请注意不要在雷雨的情况下使用机器。?请不要破伤随机所带的线缆，以确保使用。?仪器出现故障时，非本公司专业技术人员严禁擅自打开仪器进行检修。?严禁高压端直接或间接对地断路。第二章仪器简介真空度测试仪是真空灭弧室的真空度的鉴定设备。经研究所检验并出具合格。

唐山真空度开关测试仪技术参数：1. 真空度测量范围： 1×10-1～1×10-52. 测 量 误 差： ＜10％3. 测 量 分 辨 率： 10-5pa4. 允许环境温度： -20℃～50℃5. 空 气 湿 度： ≤80％RH6. 电 源： AC，220V，50Hz±10％7. 外 型 尺 寸： 420×290×210（mm）8. 重 量： 8kg 四、使用说明： 真空度测试仪是真空灭弧室的真空度的鉴定设备。它以单片计算机为主控单元，测试过程完全实现自动化。该仪器在原理上改变了国内外同类产品采用电流峰值做标定的方法，而采用离子电荷来做标定。这样，在物理原理上有更好的准确性，而且，有效地抑制了测试过程中脉冲电源的干扰，使测试稳定可靠。该仪器采用两次采样的方法扣除由于环境因素产生的漏电电流，并且在测量过程中考虑了完全漏气的真空灭弧室的判别，真正做到了对安装于整机上的真空灭弧室的准确计量。目前，该仪器中已存有26条真空灭弧室的测量标准曲线，涵盖了国内外绝大多数管型。该仪器质量可靠，造型美观，使用方便。本仪器分两种用途使用：1、用于真空灭弧室生产线中灭弧室的质量控制，断路器生产厂家的灭弧室的入库检验。2、用于检测安装于开关整机上的真空灭弧室的真空度。这类检测主要用于供电部门的例行检修及容量试验中对真空灭弧室承受能力的判定操作面板示意图

唐山真空度开关测试仪仪器将会根据所选择的功能执行管型设置、测量、查看历史数据等任务。界面③4、设置管型。选择“设置管型”功能后按确认键屏幕会进入设置管型界面。此时，按“↑”键或“设置”键即可进行管型设置，具体的管型设置参数表如下：灭弧室直径≤80mm 1号管型80＜灭弧室直径≤100mm 2号管型100mm＜灭弧室直径≤110mm 3号管型110mm＜灭弧室直径≤130mm 4号管型5．真空度测量。 在进行测量前必须先进行管型设置（参见第四步）。按确认键返回界面选择“测量”按确认键进行真空度测量，仪器的显示如界面： 界面④其中××表示充电所需要的时间。当充电时间从60秒降到0秒后，仪器停止充电，随即仪器输出脉冲高压并同时输出脉冲磁场电压。随后屏幕上会显示被测真空开关的真空度的值，测量结束后仪器将显示界面（此值为仪器测试3E-03Pa标准真空管的值）。界面⑤选择执行“保存”命令可保存当前液晶显示的数据选择执行“打印” 命令即可打印出当前液晶显示数据如果想再次进行测量，按“复位”键或者是按“↑”或“设置”键让光标置于“返回”后，再按“确认”键仪器即可返回到界面。 6．测量结束后，关闭仪器电源，并等待5秒后方可拆线。拆线时应先拆除与仪器相连的测试线，再拆除与真空管、磁控线圈的连线。使用前请仔细阅读说明书以免误操作八、注意事项1．仪器外壳应可靠接地；2．为了提高测量准确度，测试前应将真空开关外表面擦试干净；3．请正确选择真空管的管型；4．测试过程中，高压输出端会输出约30KV高压请保持其与人体及低压线端的绝缘距离(建议与人体保持 0.5米以上距离)磁场电压输出端输出约1800V高压请注意!
