泰安绝缘电阻测试仪 液晶显示屏按键●按键及功能说明按键编号从左到右，共5个。个为关机状态下的开机键。按键编号说明1开机按键，关机状态下按下开机2功能键5 TEST键，按住1S测试，再按停止。（进入设置菜单时无效）● 测试设置界面试验电压试验自动终止时长 电池电量指示短路电流值 设定的滤波按键功能提示 软按键说明关断开电源。仪器在无操作时，3分钟自动关机。电压选择测试电压， 500V、1000V、2500V、5000V、10000V时长 自动停止的测试时间，00:30 01:00 10:00 30:00 切换软件按键到新的功能，或从另外的功能返回电流选择短路电流，1mA步进选择。通常按照值即可，也可依据规程规定的短路电流值选择。滤波 选择滤波参数。关：无滤波；（无干扰情形下）小：硬件低通滤波；（适用于多数情形）中：软件低通滤波；（大于100G高阻时选择）大：软件＋硬件低通滤波；（大于1T高阻时选择）设置进入系统设置菜单?电池电量指示： 、、、、当电池电压显示只剩一格时应及时充电了，当电池显示闪烁时则随时会自动切断电源，应该马上进行充电。?充电：为面板AC插座提供满足要求的AC电源，即可为仪器充电。充电时，电源指示灯亮，显示屏的电池标示依次从(0格)到(满格)显示，当充满时，则显示(满格)。

泰安绝缘电阻测试仪 实验之前注意事项1、本仪表测试电压高，出力强，被测量对象往往又带有工频泄漏或感应上 高压干扰电能，因此为了人身，使用本仪器首先一定要接好接地线！2、本仪表在高压启动后，请不要采用人工放电方式检查仪表，在测试完毕后也应等待本仪表自动放电使电压表回零后才进行例行需要的人工放电！因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命，如果脉冲窜入仪表，也有损仪表内的集成电路！！一、产品概述随着我国电力工业的快速发展，电器性实验是保障电力系统运行和维护工作中的一个重要环节，绝缘诊断是检测电气设备绝缘或故障的重要手段。目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。这就需要绝缘电阻测试仪本具有容量大、抗干扰能力强、便于携带等特点。为此我公司针对高压变电站、发电厂等强干扰现场下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试专门设计研发了本系仪表。本系仪表结合了模拟电路、数字电路、机械操作各自的优势，在输出电压、输出电流、测量范围、测量精度、抗干扰能力上取得了国内领先的地位。

<泰安>天正华意电气设备有限公司 泰安绝缘子电阻带电测试仪生产基地
泰安绝缘子电阻带电测试仪生产基地 <泰安>天正华意电气设备有限公司

泰安绝缘电阻测试仪报警设置开机后，长按键，开启、关闭报警功能。长按“MODE”键可以设置电阻报警值，通过按“或键改变当前数字大小，再长按“MODE”键保存退出。当测量电压值大于报警临界设定值或者绝缘电阻值小于报警临界设定值并已开启报警功能，仪表闪烁“ ”符号，并发出“嘟--嘟--嘟--”报警声。电压报警设置值为600V，绝缘电阻报警设置值为9999MΩ。如下图：10．数据锁定/存储开机后测量完成，短按“MEM”键锁定当前显示数据，并自动编号存储，若存储已满，仪表显示“FULL”符号。如下图：测量数据为1258MΩ，短按“MEM”显示存储为第3组数据。11．数据查阅/删除开机后，如果仪表有保存的数据，短按“MR”键进入数据查阅，存储数据读取界面“MR”符号显示。短按或键以步进值为1选择查阅数组号对应数据，长按住“ 键以步进值为10选择查阅数组号，再按“MR”键退出查阅。见下图查阅时下图中数字3为当前组数，6为总组数，若无存储数据，LCD显示“NULL”，见下图。在数据查阅状态下，短按“CLEAR”键进入数据删除，按NO键不删除返回准备测量页面按YES键删除所存数据，删除页面显示如下图。八．电池说明仪表采用了12.6V 锂电池供电，当电池电量减少时，当电压降到10V时，电量符号显示请及时充电电池。电压低电时影响测量准确度。

<泰安>天正华意电气设备有限公司 泰安绝缘子电阻带电测试仪生产基地

泰安绝缘电阻测试仪 使用保管注意事项 1.应在干燥天气进行检测； 2.使用前检查测试仪电量是否充足； 3.使用本测试仪带电检测绝缘子时应遵守《GB26859-2011电力工作规程 电力线路部分》； 4.不得使用该测试仪带电检测少于三片的绝缘子； 5.带电检测35kV及以上电压等级的绝缘子时，当发现同一串中的零值绝缘子数达到表1时，即应停止检测。如果绝缘子串的总片数超过表1的规定时，零值绝缘子片数可相应增加。电压等级零值片数表1 一串中允许零值绝缘子片数6.在检测过程中两探头间有高压严禁人体接触； 7.测量结束取下探头时，必须在关闭电源后将两探头短接放电后再操作操作（勿同时接触两个探头）； 8.防止剧烈震动、碰撞或高空跌落； 9.严禁拆卸机壳； 10.避免雨淋、水滴、潮湿环境； 11.工作完毕，应关闭电源并取出锂电池，将检测仪放入仪器箱内，放在干燥通风良好的室内工具架上。12、手持接收机充电过程中，电源锁必须在开锁状态。13、测试仪的探头有一个带红色的标识接高压端。14、仪器配有1KG的标准电阻，使用前请用标准电阻校验仪器准确度，若误差偏大请联系厂家校准。

<泰安>天正华意电气设备有限公司 泰安绝缘子电阻带电测试仪生产基地 泰安绝缘子电阻带电测试仪生产基地 <泰安>天正华意电气设备有限公司

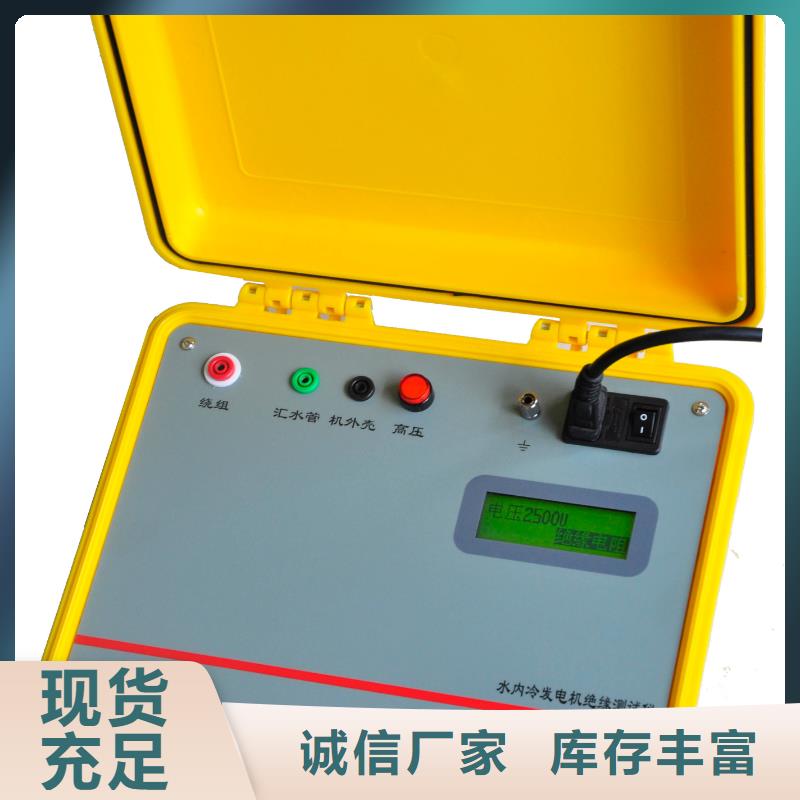

泰安绝缘电阻测试仪 水内冷发电机绝缘电阻测试仪使用说明书水内冷发电机绝缘电阻测试仪专用于水内冷发电机的测量试验，同时也可用于试验室或现场做绝缘测试试验。输出电流大于20mA。输出电压5000V。内含高精度微电流测量系统、数字升压系统。只需要用一条高压线和一条信号线连接试品即可测量。测量自动进行，结果由大屏幕液晶显示，并将结果进行存储。注：此仪器要求水内冷发电机接地装置必须解开，否则无法使用！一、主要特点1．采用32位微控制器控制，全中文操作界面，操作方便。2．自动计算吸收比和极化指数，并自动储存15秒、1分钟、2分钟、10分钟的每分钟数据便于分析。3．输出电流大，5000V下输出大于20mA。4．高压发生模块采用全封闭技术，内部有保护电阻，可靠。5．抗干扰能力强，能满足超高压变电站现场操作。6．测试完毕自动放电，并实时监控放电过程。二、主要技术性能准确度： ±10％测量范围： 0.1M～100GΩ试验电压： 5000V 短路电流： ＞20mA测量时间： 1分钟～10分钟（与测量方式有关）电 源： 180～270VAC 50Hz/60Hz±1％ (市电或发电机供电)工作环境： 温度-10～40℃，相对湿度20～80％。三、操作部件功能1.线路 接线端“线路”为高压输出端，称为线路端，由高压电缆引至被测线端，例如接至电机绕组。2.汇水管 接线端接到发电机的汇水管上。3.机座 接线端接在发电机的机座上。

泰安绝缘电阻测试仪影响电阻或电阻率测试的主要因素a．环境温湿度一般材料的电阻值随环境温湿度的升高而减小。相对而言，表面电阻(率)对环境湿度比较敏感，而体电阻(率)则对温度较为敏感。湿度增加，表面泄漏增大，体电导电流也会增加。温度升高，载流子的运动速率加快，介质材料的吸收电流和电导电流会相应增加，据有关资料报道，一般介质在70C时的电阻值仅有20C时的10％。因此，测量材料的电阻时，必须指明试样与环境达到平衡的温湿度。b．测试电压(电场强度)介质材料的电阻(率)值一般不能在很宽的电压范围内保持不变，即欧姆定律对此并不适用。常温条件下，在较低的电压范围内，电导电流随外加电压的增加而线性增加，材料的电阻值保持不变。超过一定电压后，由于离子化运动加剧，电导电流的增加远比测试电压增加的快，材料呈现的电阻值迅速降低。由此可见，外加测试电压越高，材料的电阻值越低，以致在不同电压下测试得到的材料电阻值可能有较大的差别。值得注意的是，导致材料电阻值变化的决定因素是测试时的电场强度，而不是测试电压。对相同的测试电压，若测试电极之间的距离不同，对材料电阻率的测试结果也将不同，正负电极之间的距离越小，测试值也越小

<泰安>天正华意电气设备有限公司 泰安绝缘子电阻带电测试仪生产基地 <泰安>天正华意电气设备有限公司

泰安绝缘电阻测试仪 实验之前注意事项1、本仪表测试电压高，出力强，被测量对象往往又带有工频泄漏或感应上 高压干扰电能，因此为了人身，使用本仪器首先一定要接好接地线！2、本仪表在高压启动后，请不要采用人工放电方式检查仪表，在测试完毕后也应等待本仪表自动放电使电压表回零后才进行例行需要的人工放电！因为短路放电的强烈电脉冲波有损被测对象的绝缘寿命，如果脉冲窜入仪表，也有损仪表内的集成电路！！一、产品概述随着我国电力工业的快速发展，电器性实验是保障电力系统运行和维护工作中的一个重要环节，绝缘诊断是检测电气设备绝缘或故障的重要手段。目前，电气设备（如变压器、发电机等）朝着大容量化、高电压化、结构多样化及密封化的趋势发展。这就需要绝缘电阻测试仪本具有容量大、抗干扰能力强、便于携带等特点。为此我公司针对高压变电站、发电厂等强干扰现场下对大型高压变压器、电机电器、远程电力电缆或埋设电缆等电气绝缘电阻特性的测试专门设计研发了本系仪表。本系仪表结合了模拟电路、数字电路、机械操作各自的优势，在输出电压、输出电流、测量范围、测量精度、抗干扰能力上取得了国内领先的地位。

泰安绝缘电阻测试仪 故障排除及其它1、仪表现象与故障排除方法序号现原排除或修理方法1 工作电源指示灯不亮仪表内电池组电压不足10V需要及时充电机壳带电击人仪表未接大地 一定要接地3 充电8小时以上，充电指示灯未变成绿色电池损坏取出电池，以新电池重新配组无高压输出多数属于被测击穿后不及时退出高压使高压推动的功率三极管过负荷烧坏更换功率三极管BU406和它的前置C2482三极管5输出高压很高，不能调节 多数属于测量对象频繁击穿打火脉冲窜入造成运放损坏更换高压发生电路板上的CA3140运放电阻显示为-1不动或其它不动的数字 多数属于同上原因造成更换电阻表头的双积分AD变换集成块7电阻读数摇摆不稳或超差多数属于强干扰引起，例如附近有强放电，用户外加的测量线摇摆不定或绝缘差采用参考电阻检查2、仪表的电池充电电路按恒压限流充电法充电，每次充电至满约需要6～8小时，充满电的电池约可供本仪表连续工作6～8小时，为了保证电池的寿命，仪表存放期应每三个月充电一次。3、电池重新配组方法：当仪表内镍氢电池有损坏或供电性能差需要重新配入时，重新配入的十个电池应经过电池容量检测充放电器来检测证明容量基本一致，然后每个电池需充满才能安装到兆欧表内。

<泰安>天正华意电气设备有限公司 泰安绝缘子电阻带电测试仪生产基地

泰安绝缘电阻测试仪 注意： Ω量程定标电压为0.5kV，GΩ量程定标电压为2.5kV。②保证电阻测量准确度的测试电压范围：20％以上电压量程标称值。③当测试电压高于8kV，为准确测量高于20GΩ电阻，裸露在空气的高压电极导体应加屏蔽，避免空气电离带来影响。④2000GΩ量程为参考量程，用于相对湿度小于70％的干燥环境使用。5、抗电场干扰能力：2mA(50/60Hz)。6、报时、报警功能：秒表显示值为19分59秒，20分钟一循环，声响报点为15秒、60秒、每分钟，到点报短促声响，电阻读数保持3秒，被测电阻低于量程下限，读数无效时以连续声报警。7、显示表：三位半LCD数字表头三个，分别显示测试电压、电阻、时间。8、 供电：内附1.2V/2000mAh镍氢可充电电池10节，共DC12V 供电。带交流（50/60Hz）220V接入口对电池充电或浮充电工作。9、使用环境温度：﹣20℃～﹢40℃相对湿度：20％～90％10、体积：315×240×180mm（长×宽×高）11、质量：5.5kg五、工作原理本仪表采用相当于传统摇表的流比计法测量绝缘电阻，它以双积分数字电压表的除法功能进行欧姆——数字转换，该技术具有非常高的抗干扰能力，能把欧姆读数在测试电压受到大幅度低频干扰波动下不变。测试电压0～20kV是由带反馈的它激式直流电压变换器电路产生。测试电压高，具有强大的自动调整能力，也使本仪表具有达到非一般同类仪表抗干扰的能力。

<泰安>天正华意电气设备有限公司

泰安绝缘电阻测试仪 绝缘电阻测试仪又名兆欧表、高压绝缘电阻测试仪等，用于绝缘电阻的测试。本仪表具有LCD大屏幕灰白背光显示、数据存储、数据查阅、报警、自动关机等功能。同时还具备测量直流电压、交流电压、吸收比和极化指数功能。整机美观，量程宽广，分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。同时带有步进调节电压功能可以输出多种不同电压等级（如15KV机型可以产生12KV等级，使用范围更广泛）。绝缘电阻测试仪由中大规模集成电路组成。本表输出功率大，输出电压等级多（有6个电压等级）。直流电压测量范围0～1000V交流电压测量范围0～750V。直流电流测量范围100pA-6mA。电容测量范围10nF-50uF。

<泰安>天正华意电气设备有限公司 泰安绝缘子电阻带电测试仪生产基地

泰安绝缘电阻测试仪 双显绝缘电阻测试仪使用说明书尊敬的顾客感谢您购买本公司绝缘电阻测试仪。在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。如果您有更好的建议或更改请联系我们。由于测试时本仪器输出高压，您测试带电处理，可能会产生电火花，小心电击，避免触电危险，请先接好测试线于被试品后再开机，试验完毕关机后请放电后再拆卸测试线，注意人身！概 述随着现代化技术的不断更新和拓展，对电力系统及高电压设备的可靠性也提出更高的要求，电气设备出现事故或是损坏，通常与绝缘的缺陷密切相关。电气设备的大容量化、高电压化、结构多样化及密封化，对电气设备应提出更新的、更高的要求。大容量设备的使用不断增加，用普通的兆欧表无法检测其绝缘性能。电力试验规程对众多的电力设备如：电缆、电机、发电机、变压器、互感器、高压开关、避雷器等要求做一系列的绝缘性能试验，首先是要做绝缘电阻测试。在测试大容量电力设备的绝缘电阻时，绝缘电阻值和加压的时间有关，加压时间越长，绝缘阻值越高，这种现象叫绝缘的吸收现象。要了解被试品的绝缘性能必须首先对其做吸收比和极化指数试验，为下一步的泄漏、介质损耗、局部放电等，绝缘性能试验提供保障。我公司依照电力标准化规程特推出大容量、高抗干扰、性能稳定的智能绝缘电阻双显测试仪，对电力设备进行绝缘、吸收比、极化指数试验，为系列绝缘试验提供前期准确判断。由于充电电流直接影响到大容量容性试品的绝缘值测试，因此需要大的充电电流，充电能力越强吸收比测试值就越接近真实值。本仪器短路电流大于3.3mA克服了普通型兆欧表短路电流小，测试不准确、易受干扰等弊端。本仪器采取适时电压电流采样做除法运算，所以在测试时即便电压发生变化，由欧姆定理计算得到的电阻值也是准确的。该表采用数字指针相结合的原则，输出多挡电压，方便适应新老客户的使用。携带方便、操作简单；内附大容量锂电充电电池，交直流两用，并设有欠压提示和电池过充保护。本仪器可以自动显示当前时间，保存200组历史测试数据及时间，为试验人员提供了极大的工作方便。本仪器是一种新型智能化仪表，是电力试验人员绝缘检测的选择。

泰安绝缘子电阻带电测试仪生产基地 <泰安>天正华意电气设备有限公司

泰安绝缘电阻测试仪接地线(黑)一端连接仪表连接EARTH端另一端连接被测回路接地端。高压棒测试线(红)一端连接仪表LINE端另一端头部接触被测电路，按下测试键开始测试，待测量完成显示值固定不变后方可读取吸收比或者极化指数值。5、待测试完成后可按键切换查看吸收比或者极化指数值的被除数、比值，或按键切换查看吸收比或者极化指数值的比值、除数（比如“60:15S”模式下，左下角显示“60:15S”则为比值，显示”15S”则为被除数，显示“60S”则为除数，其他模式相同）。图 9-5 比值 9-6 被除数9-7 除数4、极化指数（PI）和吸收比（DAR）应用：在工程上，绝缘电阻和吸收比(或极化指数)能反映发电机、油浸式电力变压器等设备绝缘的受潮程度。绝缘受潮后吸收比(或极化指数)值降低(如图1)，因此它是判断绝缘是否受潮的一个重要指标。应该指出，有时绝缘具有较明显的缺陷(例如绝缘在高压下击穿)，吸收比或极化指数值仍然很好。吸收比或极化指数不能用来发现受潮、脏污以外的其他局部绝缘缺陷。

<泰安>天正华意电气设备有限公司

泰安绝缘电阻测试仪 极化指数（PI）和吸收比(DAR)极化指数（PI）和吸收比（DAR）作用：极化指数（PI）和吸收比（DAR）是检查绝缘体的泄漏电流的时间是否增加的试验。确认施加时间的同时泄漏电流没有增加。仪表自动计算极化指数PI和吸收比DAR值，作为判断绝缘性能的依据，极化指数PI和吸收比DAR都表示被测物承受测量电压后一段时间内绝缘电阻的变化情况。2、极化指数（PI）和吸收比（DAR）区别：对于一般的绝缘体测试，如外壳绝缘、工具手柄等一般在较短时间能测试出随施加电压时间增加漏电流是否增加情况，所以一般用较短时间的试验就能测试出来，短时间测试的绝缘电阻比值DAR称为吸收比（具体测试时间见下面公式），但对于大容量和吸收过程较长的被测品，如变压器、发电机、电缆、电容器等电气设备，有时吸收比值（DAR）尚不足以反映吸收的全过程，可采用较长时间的绝缘电阻比值，即10分钟时的绝缘电阻(R10min)与l分钟时的绝缘电阻(R1min)的比值PI来描述绝缘吸收的全过程，PI称为极化指数，PI和DAR值通过下面的公式计算：注：1：R10Min＝电压施加10分钟测量的电阻值2：R1Min＝R60Sec＝电压施加1分钟测量的电阻值3：R30Sec＝电压施加30秒测量的电阻值4：R15Sec＝电压施加15秒测量的电阻值5：DAR的计算时间可以选择15秒或30秒。3、极化指数（PI）和吸收比（DAR）测试1、极化指数（PI）和吸收比测试(DAR)只能在不带电的电路上进行，测试前应检查测试导线是否良好，确认被测回路是否带电。2、按下按键切换到测电阻模式，然后按或或或或或或或键选择要进行测试的电压值。 3、按键选择相应模式，LCD左下角显示“10:01m”为极化指数模式，显示“60:15S”为吸收比模式15秒模式，显示“60:30S”为吸收比模式30秒模式，LCD左下角不显示任何东西的为绝缘电阻测量模式。

<泰安>天正华意电气设备有限公司 泰安绝缘子电阻带电测试仪生产基地

泰安绝缘电阻测试仪 使用保管注意事项 1.应在干燥天气进行检测； 2.使用前检查测试仪电量是否充足； 3.使用本测试仪带电检测绝缘子时应遵守《GB26859-2011电力工作规程 电力线路部分》； 4.不得使用该测试仪带电检测少于三片的绝缘子； 5.带电检测35kV及以上电压等级的绝缘子时，当发现同一串中的零值绝缘子数达到表1时，即应停止检测。如果绝缘子串的总片数超过表1的规定时，零值绝缘子片数可相应增加。电压等级零值片数表1 一串中允许零值绝缘子片数6.在检测过程中两探头间有高压严禁人体接触； 7.测量结束取下探头时，必须在关闭电源后将两探头短接放电后再操作操作（勿同时接触两个探头）； 8.防止剧烈震动、碰撞或高空跌落； 9.严禁拆卸机壳； 10.避免雨淋、水滴、潮湿环境； 11.工作完毕，应关闭电源并取出锂电池，将检测仪放入仪器箱内，放在干燥通风良好的室内工具架上。12、手持接收机充电过程中，电源锁必须在开锁状态。13、测试仪的探头有一个带红色的标识接高压端。14、仪器配有1KG的标准电阻，使用前请用标准电阻校验仪器准确度，若误差偏大请联系厂家校准。
