SF6密度继电器校验仪值得信赖

韶关SF6密度继电器校验仪值得信赖

韶关热继电器测试仪设定检测次数:确定选择温度模式:系统34.1选择信号模式:单信号确定退出图４在该界面中，首先设置“检测次数”，有１、２、３三种选择。该选项用于设置充放气的循环次数。接下来的“选择温度模式”菜单用于选择系统采集温度的方式，有“系统”和“手动”两个选项。“系统”是指由系统自带的传感器感测环境温度；“手动”是指由用户用红外测试密度继电器的内部温度，然后手动输入。温度设置完成后进入“选择信号模式”菜单。该菜单有三个选项，分别是“单信号”，“单闭锁”和“双闭锁”。下面分别对三个选项进行详细说明。单信号：选择单信号时，只能有一个测试信号接入仪器，单报警、单闭锁１和单闭锁２任选其一，由物理连接决定，系统自动识别。单闭锁：选择单闭锁时，系统有两个测试信号接入仪器，其中必须有单报警，而单闭锁１和单闭锁２任选其一，此时系统同时测试两个信号。双闭锁：选择双闭锁时，三个信号必须同时接入系统，此时系统同时测试三个信号。设置完该界面的所有选项后进入主测试界面，如图５所示。＊＊年＊＊月＊＊日报警回复值报警值Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值 闭锁值1Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000闭锁回复值2 闭锁值2Pt 0.000Pt 0.000Pz。 0.000Pz。 0.000准备完毕… 开始存储打印退出图５外界气路均准备好以后，点击“开始”，系统会按前面设定的检测方式自动完成全部检测。

<韶关>天正华意电气设备有限公司

韶关热继电器测试仪智能型SF6密度继电器校验仪密度继电器校验系统压力值修正常温压力表校验 20度压力表校验历史数据游览系统时钟调整＊＊年＊＊月＊＊日图13＊＊年＊＊月＊＊日＊＊时＊＊分确定取消图14此时按确定键使相应的数字反显后可以分别对年、月、时和分的数值分别进行调整。配套工具软件使用说明1.软件功能简介此配套工具软件用来将仪器中的测量数据上传至计算机，供试验人员对测量数据做进一步分析和处理。2.软件特点本软件为绿色软件，无需安装便可使用支持USB通信方式支持Windows系列操作系统，运行速度快，使用方便3.运行环境计算机硬件需求：建议使用赛扬533 及以上CPU，512MB 及以上内存、1GB 及以上可用硬盘空间。支持软件：Win98、Win2000、XP、Win2003、Vista、Win7 等Windows系列操作系统；Microsoft Office 2003 及以上版本（必须包含Excel）。4.软件操作说明（1）双击，运行仪器配套工具软件，如下图所示。（2）使用USB数据线将计算机和仪器连接起来。仪器开机，进入数据上传界面，如下图所示。（2）选择通信端口。点击“串口选择”右方的滚动条，选择USB安装后系统分配的端口号（详见“USB驱动程序安装说明”）。（3）点击“通信自检”按钮，计算机与仪器进行通信，此时有以下两种情况：联机成功，数据上传至计算机，如图所示。数据上传成功后可进行“导出数据”及“生成报表”操作。此时仪器显示如下界面：（4）导出数据。点击 “文件”下拉菜单，再点击“导出数据”按钮，如图所示。此时弹出对话框，如图所示。选择要保存文件的位置，输入保存的文件名称，数据将以Excel 格式保存在计算机中，试验人员可对测量数据做进一步分析处理，如图所示。打开刚才保存的Excel数据文件如图所示。

韶关SF6密度继电器校验仪值得信赖
<韶关>天正华意电气设备有限公司

韶关热继电器测试仪使用方便可靠，是SF6密度继电器校验的必备设备。15. 正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH ）16.校准压力范围大: 0～1.2MPa（超大量程设计）技 术 指 标 ?工作电压：正宗交直流两用电源AC220V/50Hz或DC24V（锂电池供电24V/4.5AH），接入AC220V电源时仪器自动切断锂电池供电，以保护锂电池延长其使用时间。?电量显示：可显示锂电池电量百分比（当电量不足时提醒及时充电或应急用220V交流电源）?仪器功率：72W?仪器精度：0.2级?压力显示分辨率：0.001MPa?压力校验范围：0～1.2MPa（超大量程设计）?环境温度显示分辨率：0.1C?环境温度测量范围：-50℃～150℃?工作湿度：90％RH?校验对象：单报警、单闭锁、单报警单闭锁、单报警双闭锁?显示方式：320X240图形点阵单色液晶屏?操作方式：一键飞梭操作?通讯方式：USB接口（能上传试验数据到计算机，并自动生成报告）USB拷贝接口（可用U盘拷贝试验数据）?打印机型：高速微型热敏打印机?打印方式：汉字报表式打印?存储容量：可同时存储100次试验结果?外形尺寸：375X270X240(mm)?SF6气体密度显示方式：被测环境下的压力、20℃时的等效压力。?仪器重量：6Kg?面板示意图：

韶关SF6密度继电器校验仪值得信赖 <韶关>天正华意电气设备有限公司

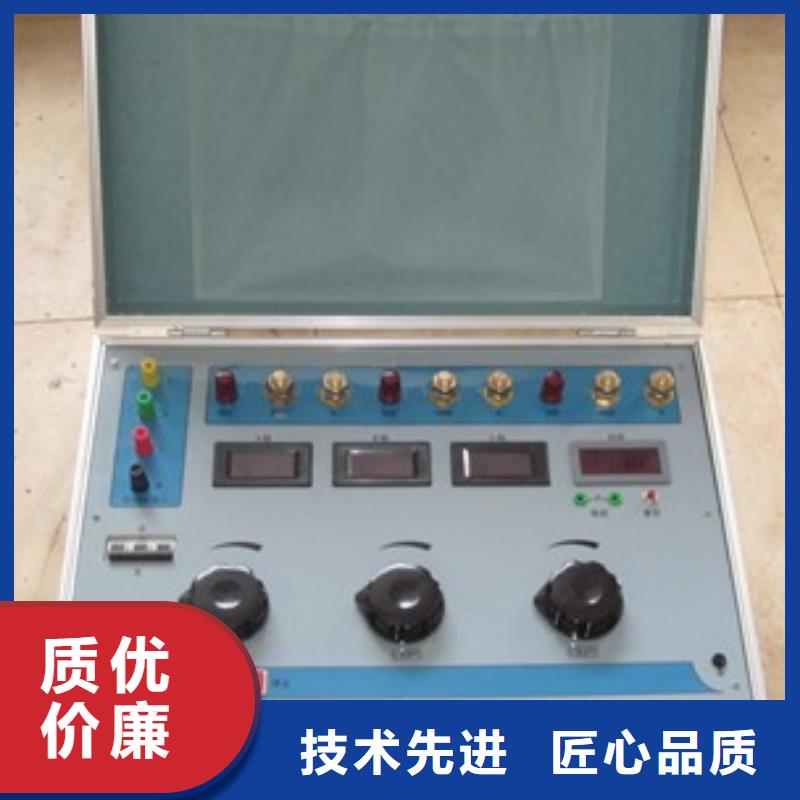

韶关热继电器测试仪适用范围 1、适用于各类型的低压电动机保护器、热继电器测试。 2、测试电动机保护器在运行状态下是否进行有效地保护。 3、适用于试验室对低压电动机保护装置的试验。 4、适用于生产电动机保护器厂家进行产品质量校验、出厂试验调试。 5、适用于各高校及科研机构的研发、试验、教学本测试仪是公司收集全国各地用户反馈信息及多年的实践经验研制而成的新一代测试仪器，主要用于对各种热继电器及电动机保护装置进行整定、校验。由于它设计合理，操作方便，输出功率大，被广泛用于电力系统、铁路、石化、冶金和矿山等企业的电气试验现场。韶关热继电器测试仪主要功能可长时间输出0～50A或0～500A电流 可定制10000A可同步测试热继电器、热电偶、电动机保护器的动作时间可同时串接若干只校验，提高工作效率二、主要技术指标电源输入：AC 380/220V 50Hz 三相四线额定功率： 1＊1KVA 3只仪表等级：0.5级输出电流：3×50A或3×500A（电流0----10000A可定制）外形尺寸：520＊360＊270mm重量：30kg

<韶关>天正华意电气设备有限公司 韶关SF6密度继电器校验仪值得信赖

韶关热继电器测试仪接点一接点二接点三同时校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点一降值’、‘接点二降值’和‘接点三’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。5.3.10带4～20mA输出的密度继电器的校验对电子式密度继电器进行校验时，需要将模拟信号线将密度继电器的4～20mA的信号接入仪器面板上的模拟信号处。模拟信号线一段的红色鳄鱼夹接“＋”，黑色鳄鱼夹接“—”。其余测量过程方法与上述机械表相同。5.4仪器自校准5.4.1 输入密码按、?键更换输入域，按F1、F2增减数值，按OK键如输入的密码正确则进入仪器自校准界面，按ESC键返回主界面。说明：仪器密码为“0000”。5.4.2 仪器自校准按或、?键更换输入域，按F1、F2增减数值，按OK键获取当前测量值，按ESC键返回主界面。当输入域为“保存自校准数据”时，按OK保存数据。说明：务必把输入域为“保存自校准数据”后，按OK保存数据。5.5历史查寻按键查看前一页或后一页，按F1打印数据，按F2删除所有历史记录。按ESC键将返回主界面。5.6系统时钟修改按或、?键更换输入域，按F1、F2增减数值，按OK键保存时间，按ESC键返回主界面。

韶关热继电器测试仪如果储气瓶内部压力低于0.7MPa，请及时充气。2、可以调节进气阀和出气阀控制校准速度。5.3.6 接点一（闭锁）校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点一降值’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。5.3.7 接点二（报警）校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点二降值’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。5.3.8 接点一接点二同时校验仪器进入自动校验，底行显示‘校中请等待’。校验结束后，如果‘接点一降值’和‘接点二降值’和‘设定值’差别小于‘允许误差’，界面变为‘继电器合格 按确认键保存记录’，否则显示‘继电器不合格 按确认键保存记录’。按F1键关闭充气阀和排气阀，按F2重新进行测试，按OK键保存数据，按ESC键返回到主界面。说明：1、测量数据保存后，可在历史查寻中查看、打印。2、可以调节进气阀和出气阀控制校准速度。

<韶关>天正华意电气设备有限公司 韶关SF6密度继电器校验仪值得信赖

韶关热继电器测试仪我公司在测试盒加装有接点状态指示灯，可方便用户进行手动调节维修接点齐度和测试压力。二、系统构成：1.继电器综合测试台主机 1台2.继电器测试座 1套3.测试盒 1套4.控制电脑（主机、液晶显示器） 1套5.测试台外形尺寸 1200×800×1430（mm）三、使用环境：1.电源供电电压：单相交流50HZ±2HZ 220V±10％功耗断开连接，将计算机与仪器断开连接，如图33所示。图33 全自动SF6密度继电器校验仪（断开连接）（9）断开连接后，列表清空，状态栏对应图标变成红色，状态栏提示显示为“连接已断开！”。 如图34所示。图34 全自动SF6密度继电器校验仪（连接已断开）（10）USB驱动程序安装说明打开文件夹中的“USB驱动程序“文件夹，打开后找到”“文件。双击安装USB驱动，运行界面如图35所示，点击下一步完成USB驱动程序安装，安装完成后需重插USB数据线。图35USB驱动程序安装注意：如果您通过以上方式无法正常安装”USB驱动程序”，那么请您在连接上“USB数据线“之后，通过Windows弹出的硬件向导中，查找“USB驱动程序”文件夹目录，如图36。图36 USB驱动程序文件夹目录选择对应您当前的操作系统文件夹中的硬件驱动，点击确定即可。九、注意事项1.现场校验SF6气体密度继电器时，断开与密度继电器相连的电源，以免损坏校验仪。2.去现场前带上工具箱，先检查工具箱内小气瓶的氮气气体贮量，带上所有开关用的过渡接头及工具。3.端子排上对应的报警信号线、闭锁信号线要从端子排上断开，以防其二次回路和其中信号线构成回路，影响测试。4.被校验的密度继电器不能平躺放置要立放，否则会造成校验不准确。5.密度继电器在校验的过程中不能有太大的振动。6.使用气瓶时可按以下提示进行操作。

<韶关>天正华意电气设备有限公司

韶关热继电器测试仪检漏继电器校验仪是青岛天正华意电气设备有限公司根据中华人民共和国电力，煤炭工业部制定的《煤矿井下低压检漏保护装置检修细则》及《煤矿规程》要求，综合煤矿井下供电系统的实际情况研制而成的；它适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验，是各种矿井电力工作人员的得力助手；使用前请您仔细阅读下列说明，以便使该仪器更好的为您服务！二、主要特点1、仅适用于井下中性点不直接接地的1140V及以下动力、照明、信号电网中的各类检漏保护装置的检漏试验。2、可对JY82、JL82等各种常见检漏继电器进行试验。3、可对检漏保护是否可靠动作进行试验。4、可对网路切断电阻值进行校验整定。5、可对JL82型检漏继电器动作电阻值进行整定。6、可对检漏继电器闭锁保护进行试验。7、内置数字毫秒计可对各种检漏继电器动作时间进行测定。8、内置大屏幕电阻表可直接对试验电阻进行检测。9、内置充电电池、一次充电可使用半年以上。10、铝合金机箱，美观大方

<韶关>天正华意电气设备有限公司 韶关SF6密度继电器校验仪值得信赖

韶关热继电器测试仪简介：继电器综合测试台是青岛天正华意电气设备有限公司以《信号维护规则》为标准，根据用户提出要求，并结合当前现场实际应用要求，突破了以往继电器测试台的开关多，测试盒和测试步骤多的缺点，开发研制的新一代信号继电器综合测试台。它具有测试功能齐全、操作简单方便、测试精度高等特点，并可以完成插入式和非插入式继电器测试。是目前国内智能化的一款继电器测试台。本测试台采用数字式仪表读数，测试线圈电阻、接点电阻仪表直接读取测试结果，无需换算，测试一体化设计，只要将继电器插入调试盒插座即可，完全由电脑操作，达到只用鼠标选择继电器型号就可完成全部测试功能，无需记忆繁杂的测试步骤，就可轻松测试。设备维护简单方便，性能稳定，可靠。适用于各种型号继电器的检修和测试、出所验收，全自动、高精度、高测试速度一个插座测试所有继电器，电压调节采用工业PLC进行调节，无需人工调节，具有测试数据查询、打印等功能。为了更加直观的进行测试和检测、维修继电器，

<韶关>天正华意电气设备有限公司 韶关SF6密度继电器校验仪值得信赖

韶关热继电器测试仪说明该电压等级的网路切断电阻值正确无需校验，如显示的电阻值与实际的电压等级不对应，则由于：R切＝E/I－(R0＋R3＋Rj)E－整流器的直流输出电压，V；R切－网路切断电阻值，KΩ；IJ－继电器的动作电流，mA；R3－三相电抗器的电阻，KΩ；R0－零序电抗器的电阻，KΩ；RJ－继电器线圈的电阻，KΩ；而对于某个确定的检漏继电器来说R0、R3、RJ是固定的，IJ的值是调定的，因此只要改变E就能改变R切值。这样可根据阻值大小适当调节检漏继电器内部整流桥前变压器输出的抽头位置，实际上就是改变了E或R切的值，直至满足要求为止。④、JL82型检漏继电器网路切断电阻值的整定该试验与JY82型检漏继电器网路切断电阻值的校验大体一样(试验方法及原理请参见②中所述)只不过在整定RC值时不是改变检漏继电器内部整流桥前变压器输出的抽头位置，而是调整JL82型继电器内部的电位器W1(请参见该型号的检漏继电器所付电路图或参考该型号继电器的其他资料)直至满足要求为止。⑤、检漏继电器动作时间的测试为便于试验减少接线不便的麻烦，

<韶关>天正华意电气设备有限公司 韶关SF6密度继电器校验仪值得信赖 <韶关>天正华意电气设备有限公司

韶关热继电器测试仪使 用 方 法 一：现场前准备工作：检查试验用气罐有无试验用气源（氮气或SF6气体），如无试验用气源无或气压不足（气压不能小于0.8MPa）需做好充气工作（建议用户到专业充气点充好气源，且气压不能大于2.0MPa），如无当地无专业充气点用户也可用我公司配备的充气杆与气源对接自行充气，如下图（图1）所示：图（一）二：现场准备工作：1．. 到现场后断开与密度继电器相连的电源，以免损坏校验仪，同时拆下与密度继电器相连管头，接上相应的测量接头（与共用接头连接好，共用接头尾端有活插头方便测量管连接），测量接头及共用接头示意图(图2)：图（二）2.根据测试目标，把报警导线和闭锁导线分别与密度继电器的相应的信号插座对接好测试一个信号时（单报警、单闭锁１或者单闭锁２三者其中之一）应只接相应的测试信号，并在操作界面上选择“单信号”，系统会自动识别；3.把配备的信号测试线另一头与仪器面板上的信号口相连接。4.使用配备的连接气管将气瓶与仪器面板上的进气口相连接（如图3所示）5.使用配备的连接气管与过渡接头将密度继电器与仪器面板上的测量口相连接（如图4所示），使用配备的放气管与仪器面板上的放气口相连接，另一端与专用回收器皿连接。连接公用接头及密度继电器连接进气口图（三）测量管图（四）进气管6.如果需要执行的是压力表校验操作，则需要将待校验的压力表与仪器面板上的测量口相连接；如果需要执行的是系统压力值修正操作，则需要将经过计量校准的高精度压力表与仪器面板上的测量口相连接。7.打开仪器电源。8.打开气瓶上的阀门。
