3、桥梁支座更换预顶正式顶升前必须进行预顶，保证临时立柱、千斤顶、刚性横梁等装置在稳定状态下工作。对临时立柱、支座位置、传力系统检查合格后，即可正式进行项升。预顶加力须分级缓慢加力，预顶须临时立柱、千斤顶、刚性横梁等装置的变形。4、分步顶升读取液压表、限位器、千分表的数据，并以此时的数据作为初始的“零”状态数据，并将限位器、千分表的数据重新调零。启动PLC液压控制系统，按10mm一步阶，每5mm为一个步长，保护顶与主顶须保持同步上升。每步长顶升完成后及时在原支座位置安放5mm厚钢板作为临时支撑。全部顶升系统须进行实时监控。当顶升到110mm后，必须马上停止顶升，采集各项位移数据，将各分点油压锁死，以临时垫块替换钢板作为临时支撑。注：在整个顶升过程中，千斤顶须缓慢加力。在进行步阶顶升过程中，注意监控梁底及巡视桥面，如果出现裂缝，应立即停止顶升，待分析原因并会做出妥善处理后才可以继续。 韶关始兴桥梁支座调整众拓路桥

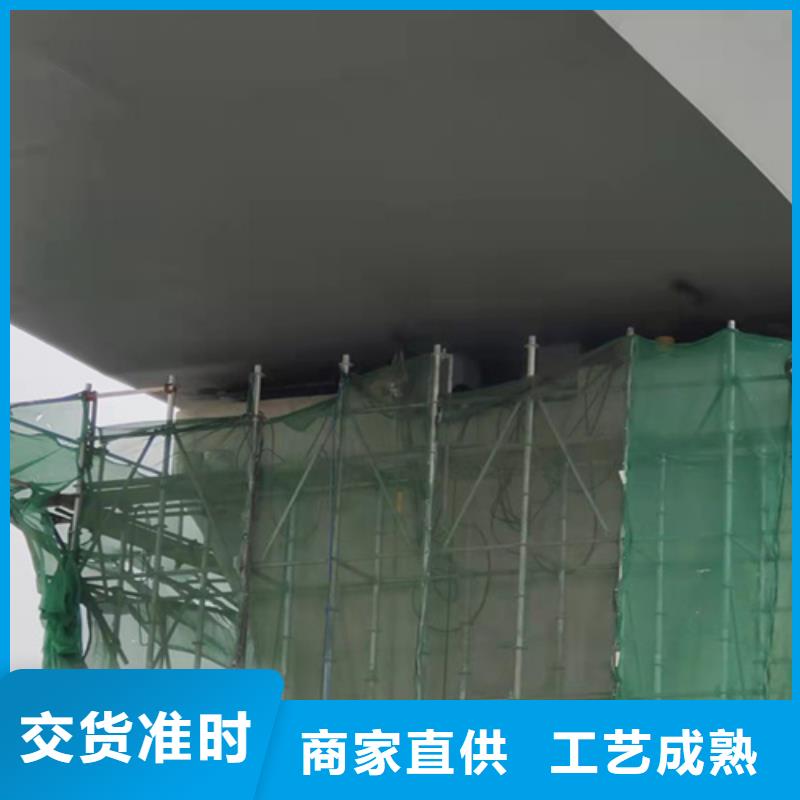

桥梁支座更换顶升施工 在完成液压系统、控制器、千斤顶等设备的安装调试后，开始进行顶升施工。顶升过程采用顶升力和位移双控，当实际顶升力接近设计吨位时，放缓顶升速度，并由傳人在顶升过程中试取原支座。当顶升至合适高度后，锁定千斤顶。具体施工措施如下。 （1）同步顶升梁体 我公司采用计算机同步顶升（下降）控制技术，对该桥进行同步顶升（下降），更换支座。桥梁同步顶升是一项繁琐且重要的工作，必须有可靠先进的装备和科学的工艺，因此，对桥梁结构在顶升、抬高过程中，进行位移和顶升力双控，能确保构件在重载顶升中的。 ①顶升过程中结构受力控制 支座更换的主要实施阶段可以分为：顶升阶段→持荷阶段→落梁阶段。在持荷阶段，从设计上可以确保临时支撑的稳定性，采用合理的后续施工方案能够确保顺利实施，而对结构受力影响相对显著的阶段是顶升、落梁阶段。 ② 起顶力和顶升高度 根据以往经验，本项目对于墩、台而言均采用整体顶升法，共需顶升5.5mm，确定桥台、桥墩处的单级樶大容许顶升高度均为1.1mm，分五次顶升，每次顶升后在升斤顶两侧安装钢板临时支撑，同一墩台的各支点顶升高度差应控制在1.0mm以内，同一跨内相邻墩顶顶升高差应控制在2.0mm以内。 为准确控制起顶力，保证梁体在受力的状况下完成整个顶升、持荷、落梁过程，在千斤顶安置完成后即进行试顶升，顶升量控制在1mm以内，以支座与梁底楔形块脱离为准，此时的顶升力即为梁体起顶力。 按照设计要求，同一墩台的各支点顶升高度差应控制在1.0mm以内，同一跨内相邻墩顶顶升高差应控制在2.0mm以内。 韶关始兴桥梁支座调整众拓路桥
