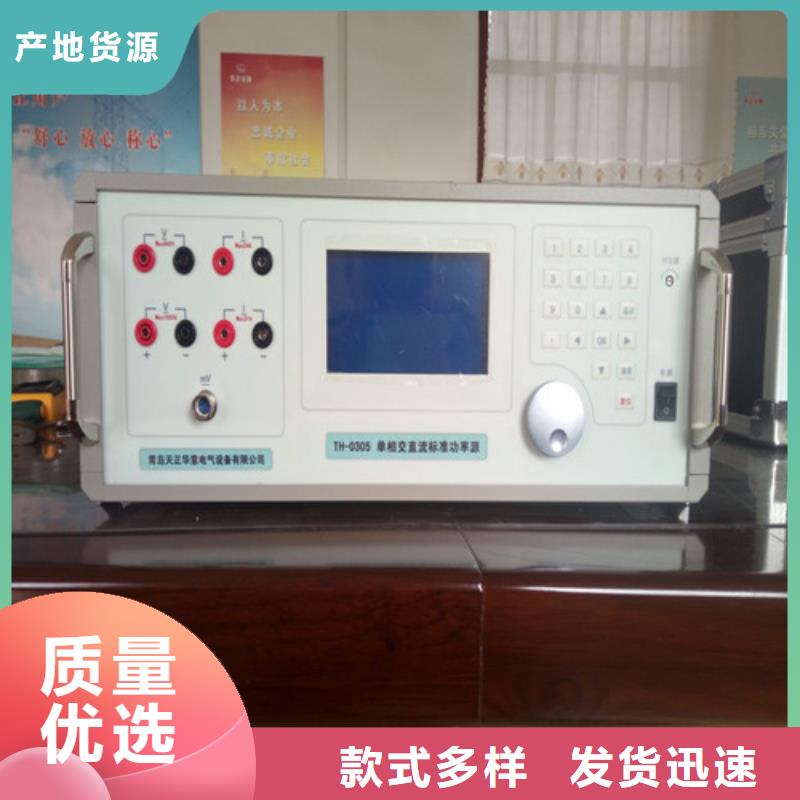

商洛三相标准功率源 三相交直流程控标准标准功率源采用表源一体化结构、全数字闭环标准源技术，使用嵌入式系统、7寸TFT彩色液晶显示器、CPLD芯片和高精度A/D、D/A等一系列先进器件，体积小重量轻，可广泛应用于电能计量行业、电气实验室和其他相关部门，便于携带到现场使用。它具有以下特点：采用触摸屏控制面板加面膜按键，显示信息量大，使用简单方便 内嵌高等级标准功率电能表，并以此为标准进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率、功率因数等各参量均可作为标准使用。 可校验各种型号单、三相电能表。 具有多种保护功能：限流保护、功放保护、电压短路保护、电流开路保护、功放热保护等功能。三相电压、电流回路独立控制，每一相的电压、电流输出参量可分别调节。具有谐波输出、电流正反向、逆相序、手动或自动换挡智能档位：在仪器允许输出的范围内，用户可以任意设定三相电压、电流各自的额定电压、电流档位，电压电流的试验点、调节细度均参照用户设定的额定档位值，方便用户操作。 电压、电流、相位试验点丰富，便于操作。 带RS232串口，开放通讯规约，便于计算机控制及升级软件。

<商洛>天正华意电气设备有限公司 三相仪表检定装置2023已更新(今日/范文)

商洛三相标准功率源 操作说明注意事项： 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不能短路，电流输出不能开路。＊ 校验75mV表，需用专用四芯测试线。＊ 如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 关机的顺序是先将电压、电流退到零，再揿电源开关。＊ 按“存储”键后数据存储未结束不可中断电源，以免数据遭到破坏！＊ 进行初始化时，不可中断电源，以免数据遭到破坏！5．1 各按键的作用“0～9”： 数字键，还可配合显示屏中的各种提示使用。 小数点键，配合数字键使用。 除作为方向键外，主要配合显示屏中各种提示使用。“OK 确认键。“清零 使输出电压、电流降为零。“返回”： 使当前界面回到上一级界面。“复位”： 使装置回到开机状态的主界面。5．2 主菜单1．源操作2．电能表3．数据查询4．档位校准图3开机后，显示如图3所示的主菜单界面，按相应的数字键可进入相应的子菜单。如按“1”键进入“源操作”子菜单界面，按“2”键进入“电能表”子菜单界面，按“3”键进入“数据查询”，按“4”键进入“档位校准”子菜单界面。5．3源操作在主菜单中，按“1”键进入图4“源操作”子菜单界面，在这里，可根据需要对直流输出进行设置。按键“1”至“4”为升操作，分别为10％、1％、0.1％、0.01％；按键“5”至“8”为降操作，分别为10％、1％、0.1％、0.01％； 按键“9”为电量切换，切换电压电流。

<商洛>天正华意电气设备有限公司 三相仪表检定装置2023已更新(今日/范文)

商洛三相标准功率源 该表需做所有分格及变差的校验。输入上述参数后按“OK”键，装置自动进入分格点校验，电压自动升至差分格点标准值的5％(指额定值的5％)的位置，即1.5kV处，校验员按“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差；此时装置自动进入顺序第二分格点的校验，光标在第二分格点位置上，电压自动升至差第二分格点标准值的5％（即3.5kV）位置，校验员按“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示第二分格点误差。依此类推上升完成一个分格点(10kV) 校验后，装置电压自动升至高于一个分格点(10kV)的5％位置，进入做下降误差状态（若不做变差，此时可通过“▲”、“▼”键查看各校验点的误差或按“?”键存储当前表数据。），校验员用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个分格点，按“OK”键，显示此点误差，同时显示变差；然后装置自动进入倒数第二分格点（即8kV）的校验，光标在倒数第二分格点位置上，电压自动降至高于倒数第二分格点标准值的5％（即8.5kV）位置，校验员用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。

<商洛>天正华意电气设备有限公司 三相仪表检定装置2023已更新(今日/范文)
<商洛>天正华意电气设备有限公司 三相仪表检定装置2023已更新(今日/范文)

商洛三相标准功率源 操作说明5．1注意事项：＊ 装置电源线的地线端或装置后板的“”大地接线端要可靠接地。＊ 装置开机通电后，人体不得触摸装置接线端、测试线的金属部分。＊ 装置开机通电后，装置后板的“市电100V输出”接线端即有市电100V交流电压输出，请谨慎操作，以免电击。仅作校同步表时使用。＊ 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。＊ 电压输出不能短路，电流输出不能开路。手动切换电压或电流档位时，需先将电压或电流降为零，然后再切换档位。＊ 装置的直流电流输出低端不能与装置的交流电压、直流电压输出低端共地。因此在使用直流电流时，请将被检表或标准表与装置的交流电压、直流电压输出端连接线断开，以防止因被检表或标准表内部电路原因而使装置的直流电流输出低端与装置交流电压、直流电压输出低端共地，造成直流电流输出不准确。＊ 使用直流电压75mV档位输出时，需用专用四芯测试导线，输出端在后板上（装置送上级部门检测时，此线必须携带）。＊ 装置在检定接线方式为三相三线的表时，被检仪表的B相电压输入端接装置电压的公共端Uo。装置检测交流单相表时，被检仪表输入端接装置的A相输出端。＊ 如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 按“存储”后数据存储未结束时，不可“复位”或中断电源，以免数据遭到破坏！＊ 进行初始化时，不可“复位”或中断电源，以免数据遭到破坏！＊ 关机的顺序是先将电压、电流信号退到零，再揿电源开关。

商洛三相标准功率源 稳定度测量在图6界面中按“2”键进入图8界面，可测量所有电量（交直流电压、电流、功率）的稳定度。设定好采样次数和采样时间，按“OK”键可测量所选电量的稳定度。“倒计次”框中实时倒计当前采样次数，次数至零时表内发出一声蜂鸣提示，显示测得的稳定度值；再继续计数开始下一次的测量，“倒计次”次数至零时刷新显示稳定度值，如此循环测量。若在过程中改变采样次数或采样时间，则立即按新设定值测量。只有按“SEL”键改变被测量或按“返回”键时才退出测量状态。 默认时各参数设置如下：“采样次数”为20（1～120）；“采样时间”为5s（1～25s）；“算法”为PKPK（峰峰值）。按“SEL”键循环选择被测电量，依次为：“交流电压”、“交流电流”、“功率”、“直流电压”、“直流电流”。测量状态为交流电压、交流电流时每按一次“OK”键测量一次三相被测量的幅值对称度。测量状态为直流时包含“直流”和“变送器”，可按“?”键切换；“标准值”栏下显示出当前状态是“直流”还是“变送器”；此时注意接入不同的接线端。注意“直流”和“变送器”的区别：在背板分不同的输入端输入。“直流”为50V以上或0.1A以上；“变送器”输入为24V或24mA。

<商洛>天正华意电气设备有限公司 三相仪表检定装置2023已更新(今日/范文)

商洛三相标准功率源 输入参数信息后按“OK”键装置自动进入分格点，电压自动升至点标准值位置，即20V处，在测量值栏下输入被检仪表上的显示值(例为20.005V) 再按一次“OK”键，计算出该点的误差值。装置自动进入顺序第二点(40V)的校验，光标在第二点测量值位置，装置电压值输出40V，在测量值栏下输入被检仪表上的显示值(例为40.005V) 再按一次“OK”键，计算出该点的误差值。其余3点依此类推。如不需校验全部5点，可在5点内任意选择所校点，按“▲”、“▼”键移动光标至所需校点上，按“OK”键，装置输出该点标准值所示的电量在测量值栏下输入被检仪表上的显示值再按一次“OK”键，既计算出该点的误差值。依此类推，按相同步骤实现其他点的校验。如某校验点误差超过9.999％，会在误差栏中显示＋error或-error。检定过程中如出现误按键使某校验点的误差过大或要对某校验点重新检测时，可按“▲”、“▼”移动光标到该校验点上，按“OK”键，装置输出该校验点标准值所示的电量，再在测量值栏下输入被检仪表上的显示值再按一次“OK”键，既计算出该点新的误差值。如需修改输入的测量值，可按“?”键移动光标至被修改数字位置，输入新数字。㈢ 存储各校验点完成校验后，按“?”键存储当前表数据，屏幕下部分显示表号（计量编号）、检测时间输入栏，要求输入表号和检测时间，输入表号和检测时间（表号为9位 检测时间为两位年月日格式）后按“OK”键，数据存入装置内的非易失存储器中以备随时调看和上传。若不想存储此次校验数据，按“返回”键即可。

<商洛>天正华意电气设备有限公司 三相仪表检定装置2023已更新(今日/范文)

商洛三相标准功率源 本装置是应市场需求依据电网公司Q/GDW1826-2013《直流电能表检定装置技术规范》、JJG842-1993《直流电能表检定规程》而研制生产的新产品，本装置的输出电压可到800V输出电流可到120A，并能连续长期工作。装置设有USB，可由PC进行操作，工作稳定可靠。显示器采用5.7英寸彩色液晶屏，图表字符显示清晰。2功能及特点2.1装置由直流电压标准源、直流电流标准源组成直流功率源具备校准功能能根据外接标准的示值 修正标准源的输出值。2.2可检直接接入式和外附分流器式直流电能表、直流电压表、直流电流表、直流功率表。2.3可实现直流电能表的全自动和单点手动检定.可校验项目有:基本误差、起动试验、潜动试验、日计时误差。2.4 设有大容量非易失存储器可存储1000块被检表的原始数据以供查询和上传。

<商洛>天正华意电气设备有限公司 三相仪表检定装置2023已更新(今日/范文)
<商洛>天正华意电气设备有限公司 三相仪表检定装置2023已更新(今日/范文)

商洛三相标准功率源仪器前面板左侧是液晶显示器，右侧是按键区，仪器的后面板为接线端子部分，包括：电压输入端子UA、UB、UC、UN；电流输入端子Ia1A、Ia5A、Ia25A、Ia-、Ib1A、Ib5A、Ib25A、Ib- Ic1A、Ic5A、Ic25A、Ic-（其中Ia-、Ib-、Ic-为电流流出端，其他各档端子为电流流入端 ；脉冲信号接口、232串行口（用于上传保存的数据至计算机）。当仪器有交流电源可用时，尽量使用外接交流电源。如果经常在无交流电源的情况下使用，仪器须及时充电，避免电池深度放电影响电池寿命，每次充电时间应在4小时以上。?仪器的配件箱尺寸，如图二所示：图二2、键盘操作键盘共有30个键，分别为：存储、查询、设置、切换、↑、↓、←、→、?、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。?键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。

<商洛>天正华意电气设备有限公司 三相仪表检定装置2023已更新(今日/范文) <商洛>天正华意电气设备有限公司

商洛三相标准功率源 直流校准键为“电量切换”，可将电压操作切换为电流操作。例如2:电流校准“升10％”再按“8”进入“零点校准”然后输入您的实际电流值按”OK”确认键；接下来“升”或者您需要的某个电流值 再按“9”进入“满度校准”然后输入实际电流值按“OK” 键确认；这样反复来回多次校准零点和满度达到电流的线性准确。需要注意的是电流校准中有“电流分档位”，每个电流档有4个分档位：2A为：0.25A、0.5A、1A、2A；20A为：2.5A、5A、10A、20A；100A为：12.5A、25A、50A、100A；按“6”键进行“档位切换”时是在2A20A100A这几个量程档位切换再按“0”键进入“电流分档位”则是在这个量程的小量程档位进行选择。“▲” 键是“档位初始化”，如果按下“▲”键就会提示“?”，如果确定进行“档位初始化”则按“OK”确定，就会使当前电压或者电流操作校准数据初始化否则按“返回”。2：电流校准初始化按“2”键就会会提示“?”，如果确定进行“电流校准初始化”则按“OK”确定，就会使当前电流校准数据初始化否则按“返回”。3：电压校准初始化按3键就会有提示“?”，如果确定进行“电流校准初始化”则按“OK”确定，就会使当前电压校准数据初始化否则按“返回”。

商洛三相标准功率源 在交流频率输出设置界面中:按数字键“1～5”是分别步进调节升或降，当前标频(市电状态下调节无效)的1～0.001幅值。可通过按数字键“6”（升降切换）来选择升降状态；按“7”键进行循环切换相别；按“8”键进行有功、无功循环切换；按“9”（市电/标频）键进行切换“标频”、“市电”状态。所切换的状态在“输出设置”的各项显示栏中显示。在“标频”状态下，可通过按“1～5”（步进量）键配合“6”（升降切换）（相别切换）键“步进方式”或用“7”键配合“送数方式”（具体操作见送数操作）设置频率幅值。输出测 谐波设置操作谐波设置与其它设置不同，说明如下：在图4所示界面里，按屏幕下边六个按键中的“谐波”键，显示如图5。此时可通过“”或“”键在2次谐波栏的“电压幅度”、“电压角度”、“电流幅度电流角度”间移动光标，按数字键输入所需设置值，再按“OK”完成设置（不按“OK”设置无效，保持原值）。若要设置其它次数谐波，可通过“”或“”键，把所需设置谐波移到前排（有光标指示），再按上述操作即可。（注：如果同时加入多次谐波，总幅度不要超过40％。）5. 3. 1. 2送数操作在任意“交流XX输出设置”界面中，按屏幕下方的“送数”键，显示如图6，同时屏幕下方的“送数”键变为“步进”键。若要从“送数状态”返回到“步进状态”，只需按一下屏幕下方的“步进”键即可。在“手动送数”框里输入所需数值（含小数点），再按相应“电压”，或“电流”，或“因数”，或“频率”，或“角度”键，即一步到位地输出所设定相别的上述各量。其中：⑴ 对于电压、电流在“手动送数”框里是以电压、电流当前档位的百分比输入方式还是以实际值输入方式，由“系统设置”中“装置选项设置”内的设置决定。⑵ 对于电压、电流以实际值输入方式送数时，在“手动送数”框输入实际值后，再按“电压”、“电流”键，装置根据所送的实际值，自动将档位设置为该实际值电压、电流档位，并一步到位输出相应电压、电流值，故在“实际值输入方式”状态下对电压、电流送数时需谨慎，小心以免因误输入所需实际值，按“电压”、“电流”键后，会造成被接表的过压、过流损坏。
