商洛SF6气体抽真空充气装置、开机初始化打开仪器电源开关，仪器进入初始化自校验过程。4.3、检查电量使用内部电池供电时，右上角显示将显示电池电量，如果电量显示红色缺电标志时，请尽快充电后再继续使用。本仪器可以边充电边使用，但是充电时间将大幅延长4.4、开始测量?打开电源，仪器会自动初始化。完成自校验后自动进入测量状态。?确认仪器上的高精度调节阀处于关闭状态，将测试管道的快速插头 插入本仪器背部的进气口。?将测试管道的另一端连接待测设备的补气口（或测试口）。?此时打开综合测试仪前面板上的调节阀，然后调节气体流量。?次测量(sf6微水)需5～10分钟，其后每次测量需3～5分钟。?当测量SF6露点时把流量调节到0.5 (每分钟标准升)左右。4.5、存储数据设备测量数据稳定后，可以将数据保存下来，按屏幕上“系统选项”按钮，调出主菜单界面，选择“打印数据”，可以将当前测试的数据打印出来，选择“保存数据”，可以进入数据保存界面。确认无误后可以按右下角的“保存”，将当前数据保存到仪器内部。仪器多可以保存1000条数据。4.6、查看数据主菜单界面选择“查看数据”功能。进入历史记录查看界面，按右下方的“上一页”和“下一页”按钮，可以上翻、下翻记录，按打印按钮，可以打印当前查看的历史记录。4.7、删除数据主菜单界面选择“删除数据”功能，进入删除数据界面。此时按垃圾桶图标则确认删除所有数据，按左下角箭头可以撤销删除，返回主界面。（注意：确认删除数据后无法恢复）4.8、修改时间主菜单选择“修改时间”功能，进入时间修改页面。按动上下箭头，输入当前的时间，按右下角“确定”按钮，则修改完毕。按“取消”箭头，取消修改，则保留原时间不变。

<商洛>天正华意电气设备有限公司

商洛SF6气体抽真空充气装置使用不当导致设备进水或其它溶液造成的损坏。5）使用指定以外的电源，电压所造成的损坏。产品外观，易损易耗品及附件不在保修范围内：易损易耗品及附件包括：热敏打印纸、打印机热敏块。技术文件：提供完整的相关技术文件与资料。技术文件包括图纸、说明书等。技术文件的形式和内容应尽量详细和易于理解，应能满足设计、安装维护技术人员的工作需要。技术培训：对用户运行人员和维护人员进行一般维护工作的技术培训。在设备安装和调试过程中，公司安排有经验的工程技术人员提供安装调试指导等服务。提供安排需方到工厂技术培训，并应提供相关的中文培训教材和资料。本保只在中华人民共和国大陆内有效。附 录 ：六氟化硫断路器含水量测量要求测 试 内 容 标 准 （ppm 20℃）六氟化硫断路器出厂和大修中（整体装复以前）应分别测量开断单元和支柱单元水份值。≤150交接时由支柱下部充气接口测量断路器水份值≤150运行中由支柱下部充气接口测量断路器水份值。测试周期按“预试规程”规定。≤200运行中，必要时（开断单元漏气、解体过开断单元）六氟化硫断路器应由联箱内自封接头处单独测量开断气室含水量。≤3

商洛电力设备试验现场预试服务厂家价格透明
<商洛>天正华意电气设备有限公司

商洛SF6气体抽真空充气装置、开机初始化打开仪器电源开关，仪器进入初始化自校验过程。4.3、检查电量使用内部电池供电时，右上角显示将显示电池电量，如果电量显示红色缺电标志时，请尽快充电后再继续使用。本仪器可以边充电边使用，但是充电时间将大幅延长4.4、开始测量?打开电源，仪器会自动初始化。完成自校验后自动进入测量状态。?确认仪器上的高精度调节阀处于关闭状态，将测试管道的快速插头 插入本仪器背部的进气口。?将测试管道的另一端连接待测设备的补气口（或测试口）。?此时打开综合测试仪前面板上的调节阀，然后调节气体流量。?次测量(sf6微水)需5～10分钟，其后每次测量需3～5分钟。?当测量SF6露点时把流量调节到0.5 (每分钟标准升)左右。4.5、存储数据设备测量数据稳定后，可以将数据保存下来，按屏幕上“系统选项”按钮，调出主菜单界面，选择“打印数据”，可以将当前测试的数据打印出来，选择“保存数据”，可以进入数据保存界面。确认无误后可以按右下角的“保存”，将当前数据保存到仪器内部。仪器多可以保存1000条数据。4.6、查看数据主菜单界面选择“查看数据”功能。进入历史记录查看界面，按右下方的“上一页”和“下一页”按钮，可以上翻、下翻记录，按打印按钮，可以打印当前查看的历史记录。4.7、删除数据主菜单界面选择“删除数据”功能，进入删除数据界面。此时按垃圾桶图标则确认删除所有数据，按左下角箭头可以撤销删除，返回主界面。（注意：确认删除数据后无法恢复）4.8、修改时间主菜单选择“修改时间”功能，进入时间修改页面。按动上下箭头，输入当前的时间，按右下角“确定”按钮，则修改完毕。按“取消”箭头，取消修改，则保留原时间不变。

商洛电力设备试验现场预试服务厂家价格透明 <商洛>天正华意电气设备有限公司

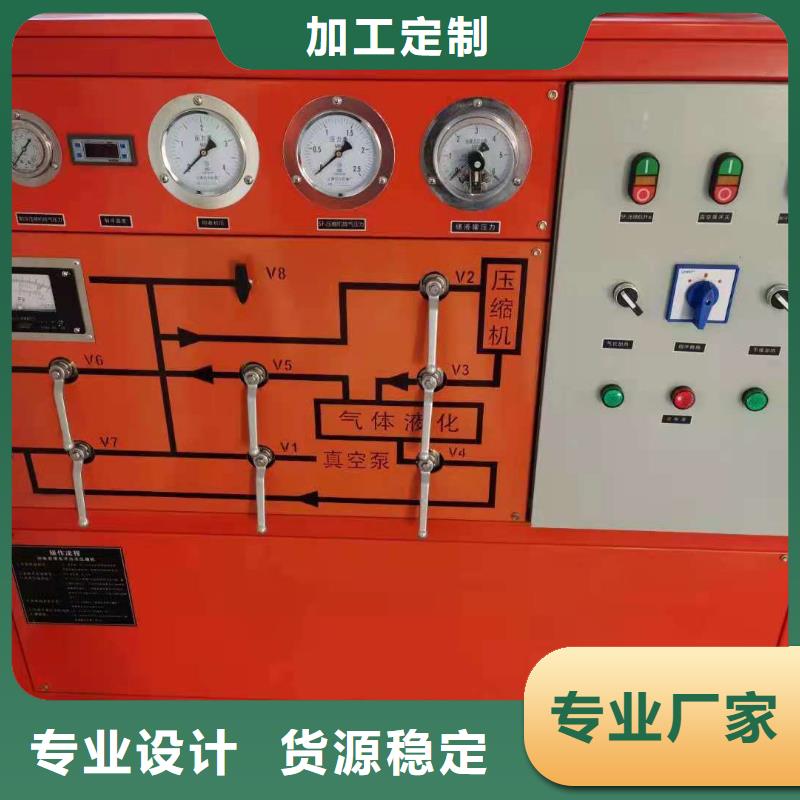

商洛SF6气体抽真空充气装置 回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了三只油分离器，分别安装在真空泵出口一只及压缩机的出口二只，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。系统中设有可靠的保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；阀安装在贮存容器上一旦超压阀自动打开排放气体，压力下降后自动关闭。

<商洛>天正华意电气设备有限公司 商洛电力设备试验现场预试服务厂家价格透明

商洛SF6气体抽真空充气装置日 常 维 护 与 常 见 故 障3.1、日常维护须知3.1.1、气体探头在使用过程中应避免大量灰尘、水和化学品的侵入，并定期变送器表面的积灰。3.1.2、主机及探头严禁覆盖、挤压、碰撞，以及不恰当的操作，避免影响系统正常工作，甚至导致损坏！3.1.3、如发现异常情况，现场无法处理，请及时与我公司技术人员联系。3.2、常见故障排除请参照以下办法，依次进行故障排除：3.2.1系统主机无任何显示1．检查是否有电源输入；2．检查主机右侧边的电源开关是否打开；3．打开主机接线盒，检查电源输入插座是否紧固；4．如果进行以上检查均没有发现问题，请立即与我们的技术人员联系。3.2.2主机显示混乱或部分无显示1．按异常时显示的采集器信号端是否正常；2．检查风控接线插头是否紧固；3．关闭主机电源，等待1分钟重新启动，如还有问题，请立即与我们的技术人员联系。注意：主机正常情况下，请勿擅自调动，如发现异常问题，请与我们技术部联系！4、接线图4.1、主机接线图（版本VER:XA29C61）第1组凤凰端子定义1、2：220V电源输入； 3、4：接地； 5、6：220V电源输出；7、8：无源警灯输出节点； 9、10：12V警灯输出节点（9：＋，10：-）；11、12：故障报警输出节点（正常：闭合，故障：断开）； 13、14：泄漏报警输出节点（正常：断开，故障：闭合）；15、16：温度报警输出节点（正常：断开，故障：闭合）；17、18：湿度报警输出节点（正常：断开，故障：闭合）；第2组凤凰端子定义1、2:12V电源输出（1：12V正，2：12V负）；3、4/5、6：外部红外节点输入节点（常闭，不使用时需短接）； 5、7/8、9：外部红外节点输入节点（常开）；11、12：24V电源输出（11：24V正，12：24V负）；13、14：外部MODBUS输出； 15、16：内部MODBUS输出；4.2、变送器模块接线定义两芯接电源，1为电源正，二为电源负，三芯接通信，1为RS485A，3为RS485B。4.3、风机控制器接线定义（风机控制器接线图）N、L：220V电源输入，D为接地A、B：为主机内部通信接入点ABC和CBA为无源触电（内部为交流接触器），接入时A-A、B-B、C-C必须一一对应。

商洛SF6气体抽真空充气装置具有内置电磁阀停电保护功能，杜绝真空泵停电或电机咬死返油。1.3、外观整个设备布局合理，结构简单且紧凑，整体美观大方，易于操作和维护，油漆附着力为Ⅰ级，颜色为橙红色。二、技术描述2.1、主要部件性能参数序号指标名称及单位TH-7T-15-501电源ACV380（三项五线、相序自动转换）2额定储气压力（20℃）MPa≤43极限真空度Pa≤104装置真空度保持Pa在133 Pa压力保持24h，真空度值上升＜400 Pa5SF6压缩机半封闭谷轮压缩机6压缩机抽气速率m3/h12.2m3/h7真空泵2X-48真空泵抽气速率m3/h15 9回收装置适应入口初压（20℃）MPa0~1.010电气设备回收终压（20℃）MPa≤50 Kpa11回收后气体油份控制μg/g国产油分＜1012装置年漏气率％＜113装置连续无故障运转时间h≥100014累积无故障运转时间h≥500015噪声水平dB(A)整机≤7516理论储液能力KG5017冷冻液化压缩机东贝18冷冻储罐L5019回收后气体水分(PPM/V)PPM/V6020回收后气体油分(PPM/V)PPM/V1021干燥过滤方式真空加热活化再生22充气初压(pa)pa≤13323充气终压(mpa)mpa0.824充气速率（m3/h）m3/h≥525气化方式电加热自动温控26整车型式手推移动式27外形尺寸cm1400×810×135028整机重量kg约60029冷却方式风冷30过滤系统采用美国HASON技术，三级过滤——能够更高的去除回收的SF6气体中水份、油份、颗粒杂质及粉尘，保证所回收的SF6气体重复利用

<商洛>天正华意电气设备有限公司 商洛电力设备试验现场预试服务厂家价格透明

商洛SF6气体抽真空充气装置电源连接本装置的供电电源为三相交流（五芯制，需接零线）50HZ 380V±10％，总功率≤5KW。装置的电器控制元件全部集中在电控箱内，电器线路图可参见附录五电器原理图、附录六电控箱元件布置图。因按钮、开关及指示灯安装在电控箱的门上，故在正常工作状态下电控箱不用打开，见附录七电控箱操作面板图，只须将放在回收装置贮存容器边上的动力电缆线插头与适当的电源连接。在本节上述几项开机前的工作均已完成的情况下方可开启电控箱电源开关，进入工作状态，此时需按第五节的说明进行操作。电器线路中设有断相与相序保护继电器，可手动调正电源相序。五、操作说明及注意事项进入工作状态的操作应是在完成第四节有关内容的工作后才能进行。本装置具有抽真空、回收贮存、充放、灌瓶、净化干燥五个基本功能及相应的组合功能，下面按各功能分别说明其操作，操作时应注意按先后顺序进行。阀门在下述开机时均假设处于关闭状态。5.1、抽真空指将装置或系统从一个大气压抽至本装置极限真空度或认定的真空度。注意点：开真空泵抽真空前，根据需要决定是否连接管路排放至室外。开真空泵抽真空前，必须保证被抽装置或系统压力为零表压或以下。凡需要观察真空度时，按下电阻真空计开关，电磁阀工作灯亮，观察完毕后随时关闭电阻真空计开关。

<商洛>天正华意电气设备有限公司

商洛SF6气体抽真空充气装置电源连接本装置的供电电源为三相交流（五芯制，需接零线）50HZ 380V±10％，总功率≤5KW。装置的电器控制元件全部集中在电控箱内，电器线路图可参见附录五电器原理图、附录六电控箱元件布置图。因按钮、开关及指示灯安装在电控箱的门上，故在正常工作状态下电控箱不用打开，见附录七电控箱操作面板图，只须将放在回收装置贮存容器边上的动力电缆线插头与适当的电源连接。在本节上述几项开机前的工作均已完成的情况下方可开启电控箱电源开关，进入工作状态，此时需按第五节的说明进行操作。电器线路中设有断相与相序保护继电器，可手动调正电源相序。五、操作说明及注意事项进入工作状态的操作应是在完成第四节有关内容的工作后才能进行。本装置具有抽真空、回收贮存、充放、灌瓶、净化干燥五个基本功能及相应的组合功能，下面按各功能分别说明其操作，操作时应注意按先后顺序进行。阀门在下述开机时均假设处于关闭状态。5.1、抽真空指将装置或系统从一个大气压抽至本装置极限真空度或认定的真空度。注意点：开真空泵抽真空前，根据需要决定是否连接管路排放至室外。开真空泵抽真空前，必须保证被抽装置或系统压力为零表压或以下。凡需要观察真空度时，按下电阻真空计开关，电磁阀工作灯亮，观察完毕后随时关闭电阻真空计开关。

<商洛>天正华意电气设备有限公司 商洛电力设备试验现场预试服务厂家价格透明

商洛SF6气体抽真空充气装置测量完毕后1)关闭仪器上的高精度针型调节阀。2)将转接头从SF6电气设备上取下。3)将测试管和仪器后面版之间连接的快速插头退下。4)重复如上步骤，测试下一项数据。5)全部测试完成后，关闭电源。5.注意事项1.仪器应放置在位置，防止摔坏，避免剧烈震动。2.仪器使用前，应及时充电。3.充电时只需将电源线接入交流电插座，无需打开电源开关，仪器将自动充电，充电时间一般需要10个小时以上。4.仪器内部使用高容量锂电池，因为电池特性。所以建议仪器长时间不用时，能够每1~2个月冲一次电。以保持锂电池的活性。5.仪器不用应放入铝合金包装箱，并置于试验台或仪器架上以便防尘、防潮。6.仪器每年用标准气体标定一次。可送至厂家或授权单位进行标定，以确保准确性。7.当检测气体中的HF和CF4浓度较高时，应使用干净的气体（空气或氮气）清洗管道，将仪器内部清洗干净后再进行下一次测量。8.当检出设备中的HF和CF4浓度超过正常值时，建议测量两次，确认结果。6.常见故障及排除故障可能原因处理方法露点值不变化气体未进入检测器检查气路连接，查看针形阀、流量阀是否打开传感器连接线开路发送至厂家检查露点值偏高气路漏气使用检漏仪检测气路是否漏气仪器放置时间过长用高纯氮清洗气路30分钟，

<商洛>天正华意电气设备有限公司 商洛电力设备试验现场预试服务厂家价格透明

商洛SF6气体抽真空充气装置冷凝器不转风扇电机缺陷检查风扇电机10电加热不工作断路器熔断电加热有缺陷检查断路器4DL检查电加热在检查上述故障可能的原因时，还应注意检查总电源断路器和各开关、按钮的接触性及有关的接线情况。7.2、真空泵7.2.1真空度不高的原因和方法真空泵出口检查，全压强不高，旋去加油塞无明显漏气声，可能存放不当，有水汽进入泵内，应更换新油。无漏气声，换油无效，应检查阀座上小油孔是否堵塞，小孔位置在泵的短阀片处月形槽内。接入系统后真空度不高，可能是系统接头，管道阀门，各类设备有漏气，应逐一捉漏检查，排除故障。泵未经拆卸清洗，突然出现撞击声，真空度下降，可检查旋片弹簧是否折断，或有无异物进入泵内。泵使用日久，真空度渐有下降，可能是润滑油混入可凝性气体和润滑油裂介变质，以及零件老化所致，可用换油、换零件，逐一试验。泵拆装后，有大漏气声，可能是橡胶件装配不当，损坏，应调整或更换。排气阀片老化变形、损坏或螺钉拉脱，会出现异样气声和油面的显著泛动，也会影响真空度，应调整重装。以上措施均无效，又无漏气声，可能使用日久，零部件磨损或受腐蚀所致，也可能是转子变形，精度降低，甚至转子、旋片等零件损坏，应拆开检查，修整或换上新零件。

<商洛>天正华意电气设备有限公司 商洛电力设备试验现场预试服务厂家价格透明 <商洛>天正华意电气设备有限公司

商洛SF6气体抽真空充气装置干燥效果不好可能是分子筛饱和应进行自再生处理，也可能干燥过滤器堵塞，应拆开检查，必要时更换内件。7.6、仪表7.6.1压力控制器达到上下限值但不切断电路，可能为压力控制器线路有故障，应拆开检查，必要时更换。7.6.2其他压力表或真空计读数不准，可能为仪表损坏，应校验或更换。7.6.3各仪表不读数，应检查各接口是否完好。八、售后服务8.1自设备之日起，提供产品的质保期为1年。8.2设备出现故障而买方无法解决时，72小时响应并给予解决方案。8.3技术文件：提供完整的相关技术文件与资料。技术文件包括图纸、说明书等。技术文件的形式和内容应尽量详细和易于理解，应能满足设计、安装维护技术人员的工作需要。8.4说明书：设备的安装使用及维护有详细的说明书图纸资料。8.5技术培训：对用户运行人员和维护人员进行一般维护工作的技术培训。8.6在设备安装和调试过程中，公司安排有经验的工程技术人员提供安装调试指导等服务。8.7提供安排需方到工厂技术培训，并应提供相关的中文培训教材和资料。8.8设备终身维修。8.9用户可随时将仪器的使用情况或意见告知本公司。单位名称：青岛天正华意电气设备有限公司
