青海二次压降负载测试仪电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的因素。所谓电压互感器二次压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。传统测试方法是一台设备用很长的测试线同时检测PT侧和表计侧的电压，由于测试线过长，就很容易造成PT二次的短路情况，这是很危险的故障。在《电能计量装置现场检验》作业指导书中对互感器的二次回路的实际负荷也提出了明确定要求。实际上互感器实际二次负荷对互感器的误差有着大的影响。目前市场上的二次负荷测试方法大多采用伏安相位法来测试，这种方法存在接线麻烦，需要断开电流回路接入测量，读数不直接等缺点。TH-106C无线二次压降及负荷测试仪是分布式无线同步测量电压互感器二次压降负荷以及伏安相位等电参数的仪器，由两台手持测量终端组成，每台手持终端单独使用时，可以当作二次负荷在线测试仪和三相相位伏安表使用。两台同时使用时可以无线同步测量六路电压幅值，相位等参数，可以测量单相或者三相电压互感器二次压降，二次负荷，测试现场不需要在电能表侧和PT端之间拉设临时电缆，从测试原理上杜绝了因拉设电缆可能引起的电网事故，既保证了电能计量的准确性，又不影响电网的稳定运行，解决了传统的PT二次回路压降测试仪测试时拉线工作量大、容易出事故的难题。TH-106C无线二次压降及负荷测试仪彻底解决变电站内分布式同步测量的问题，无需GPS，无需放电缆来引入参考电压，避免由于电缆绝缘或者操作问题造成的PT二次短路，简单实用。无线二次压降负荷测试仪又称二次压降负荷在线测试仪、互感器二次压降负荷在线测试仪单台主机可以完成三相电压、电流、相位、频率、功率、功率因数、三相不平衡度等电参数的高精度测量具有体积小，重量轻，携带方便，接线简单，测试准确等优点。

青海二次压降负载测试仪所示为四线压降测试判别结果包括：PT侧A相电压， B相电压，C相电压；Wh侧A相电压，B相电压，C相电压；两侧A相角差，B相角差，C相角差；两侧A相比差，B相比差，C相比差；A相误差及修约，B相误差及修约，C相误差及修约。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。7．三线PT负荷屏在选中主菜单‘三线PT负荷测’功能后，按键，进入‘三线PT负荷’屏，同时进入测试过程，测试计数开始计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十二所示），计够60次后测试完毕，显示测试结果，如（图十三所示）。图十二 三线PT负荷测试 异常图十三 三线PT负荷测试 正常图十三所示为三线PT负荷测试屏测试判别结果，包括：PT侧AB相电压， CB相电压，AB相电流、CB相电流，AB相力率、CB相力率，AB相相角，CB相相角，AB相电导、CB相电导，AB相电纳、CB相电纳，AB相负荷、CB相负荷。并提示可选择相应的保存、打印功能进行数据保存或打印测试结果。8．四线PT负荷屏在选中主菜单‘四线PT负荷’功能后，按键进入‘四线PT负荷’屏，同时开始测试过程，测试计数开始计数，如果两侧的幅值和角差不正常，在计数12次后则提示接线异常（如图十四所示），计够60次后测试完毕，显示测试结果，如（图十五所示）。测试完毕后显示测试结果。图十四 四线PT负荷测试 异常图十五 四线PT负荷测试 正常

青海二次压降负载测试仪电能计量综合误差过大是电能计量中普遍存在的一个关键问题。电压互感器二次回路压降引起的计量误差往往是影响电能计量综合误差的因素。所谓电压互感器二次压降引起的误差，就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数，以及两个电压之间的相位差的总称。传统测试方法是一台设备用很长的测试线同时检测PT侧和表计侧的电压，由于测试线过长，就很容易造成PT二次的短路情况，这时很危险的故障。无线二次压降/负荷测试仪是我公司精心设计研制而成的一种全新的自动测试电压互感器二次压降/负荷的智能化无线测试仪器。它完全取代了以往常规方式的二次压降/负荷测试仪，不用再铺设很长的电压测试电缆，在很大程度上避免了PT二次短路事故的发生。为变电站的运行创造了良好的条件。仪器采用非GPS的无线同步方式，无需寻星，测试速度快，不受地形影响。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕真彩色图形式液晶作为显示窗口，图形式菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的产品。

青海二次压降负载测试仪在参数设置界面按下F1进入“压降测试”界面，假设主界面上时选择了“压降测试(PT端)”，则如下图所示：压降测试界面操作：按下F1键，进行通讯测试该功能用来测试本机与从机之间，本机与中继器（可选）之间的无线通讯信号质量。测试结果以图标的方式显示在标题栏。其中左边的天线图标代表本机与从机之间的无线通讯信号质量，右边的天线图标代表本机与中继器之间的无线通讯信号质量。图标表示信号质量优，图标表示信号质量良，图标，表示信号质量不达标。只有通讯信号质量优，或者通讯信号质量良的情况下，测试才能顺利完成。如果信号质量不达标则需要调整天线位置或者更换天线。按下F1键，开始通讯测试。仪器首先测试本机与中继器之间的无线信号质量，然后再测试本机与从机之间的无线信号质量，只要有一个信号质量是优或者良，试验就能顺利的进行。标题栏绿灯闪烁则代表本机无线发送数据，如图标所示。红灯闪烁则代表本机收到无线数据，如图标所示。显示灰色的灯，则表示当前没有无线数据的收发。如图标所示。按下F2键，进行压降测试压降测试前，必须先做或者已经完成通讯测试，否则界面提醒“请先按F1键，进行信号质量测试”压降测试需要20个步骤才能完成，测试时，界面右下角有一个计数器，显示当前的测试的步骤数。

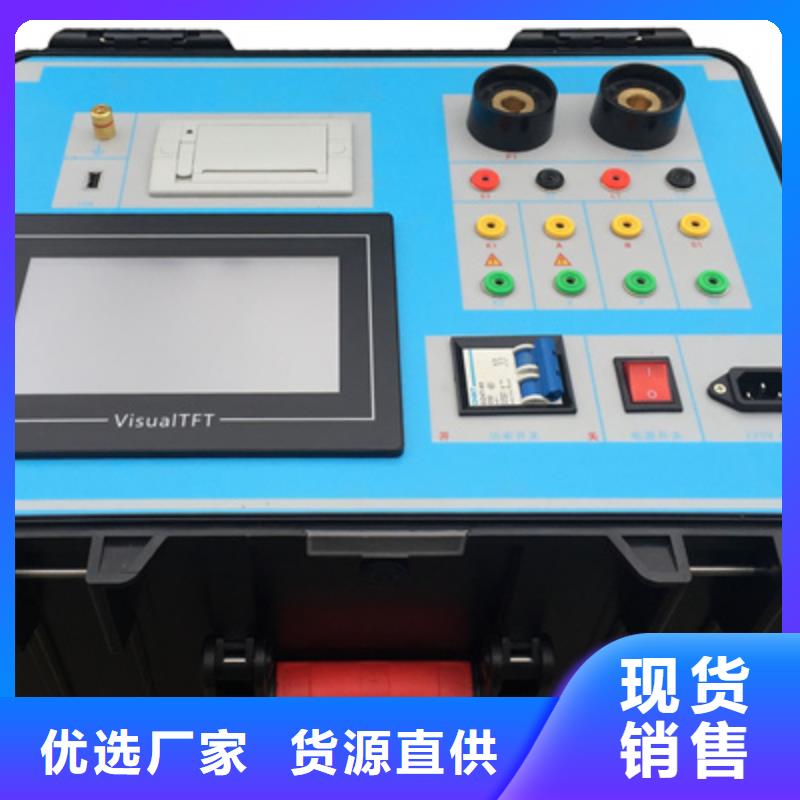

青海二次压降负载测试仪负荷测试仪，主要用于现场检测CT/PT的二次实际负荷，单机输出电压0～50V。试验结束后，设备快速显示测试结果，支持现场打印，省去了人工记录等繁琐劳动，操作简单方便，提高工作效率，是一种性价比较高的高科技产品注意事项1、为了人身及设备，使用前请详细阅读说明书，并严格按照要求规范操作。2、试验前请将仪器可靠接地，实验中严禁触碰所有测试端子。注：本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。章、主要特点一、可靠：单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口设计更加科学合理使用更加可靠。二、符合检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；符合相关检修规定。 三、功能齐全：可检测CT/PT的二次负荷项目，轻松实现一机多用。四、接线方式简单：采用单电源输入端口；仅有2个测试端口就可完成CT/PT的负荷测试项目，接线方式简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；五、测试范围大：CT负荷测量范围0～60Ω，PT负荷测试范围0～500VA。六、操作简单：采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。七、快速打印：采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。八、体积小，重量轻：同类产品中体积小、重量轻、方便现场使用。第二章、主要测试功能和技术参数主要功能和技术参数工作电源： AC220V±10V电源输入和输出频率： 50～60Hz设备电源输出波形： 正弦波单机输出电压： 0～35VCT负荷测试范围： 0～60ΩPT负荷测试范

青海二次压降负载测试仪退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。3、液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。

青海二次压降负载测试仪慎重保证本公司生产的产品，在发货之日起六个月内，如产品出现缺陷，实行包换。两年内如产品出现缺陷，实行免费维修。两年以上如产品出现缺陷，实行有偿终身维修。注意事项请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修与操作。?作为措施，该仪器配有保护接地端子，试验前应将装置侧面的接地端子可靠接地。?防止跌落：勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。?使用适当的电源线：应使用220VAC、50/60Hz、承受电流10A及以上的电源线。?保证良好散热：仪器侧面的风扇、通风孔为通风散热而设，请勿堵塞。?防止短路：不要让任何异物掉入机箱内，以免发生短路。?正确地连接和断开：当设备在测试时，请勿连接或断开测试导线。?请勿在无仪器盖板时操作:如盖板或面板已卸下，请勿操作本产品。?使用适当的保险丝：本设备使用12A保险丝。?避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。?在有可疑的故障时，请勿操作：如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。?操作环境：请勿在潮湿环境、易爆环境中操作。?本仪器是精密电子仪器，请在室外使用时注意防止烈日暴晒等高温环境，注意做好遮挡烈日及通风工作，以防仪器过热或导致测量精度下降。?产品运输：运输时请在仪器外面铺垫海绵等缓冲保护物，以免振动颠簸损坏仪器或降低仪器精度。
