内蒙古绝缘鞋手套耐压装置微型打印机在选择打印操作的前提下，打印名称、标准力、载荷试验时间、当前力、测试结论、测试日期及受力图等参数和图形。2、液晶显示器进行人机对话，显示程序流程，设置参数，时间。3、键盘进行程序控制操作，各键的作用如下：A.方向键（↑）（↓）（←）（→）键（↑）（↓）上下键和（←）（→）左右键配合显示屏上的光标可以进行数值更改和菜单选择。数值更改时（←）（→）分别用于将光标向高或低位移动；（↑）（↓）用于数值的增减。在菜单选择时，它们用于光标移动到所选位置处。B.功能键共有六个功能键，它们为测试、校准、确认、设置、复位及打印键。具体作用：a.测试键进行项目测试1＃大腰带2＃小腰带3＃脚扣传感器一 4＃升降板5＃腰绳6＃竹木梯7＃1＃帽测试 传感器二 2＃3＃CH1：共同测量 CH2b.校准键校准各传感器零点、满度及系统时钟c.确认键对各种项目、校准内容、设置情况等进行系统确认d.设置键设置各种项目的标准力值、载荷试验时间e.复位键任何时间按此键都强制回到初始状态，也可用于紧急停止操作f.打印键打印出当前试验报告（含图形，帽试验无图形）

<内蒙古>天正华意电气设备有限公司

内蒙古绝缘鞋手套耐压装置感谢您对本公司的信赖，选用绝缘靴手套耐压试验装置。本使用说明书叙述了试验装置的安装，运行，维护，保养及检查等。在使用前，一定要认真阅读本使用说明书。并请在熟悉产品的注意事项后使用。为叙述方便，在本说明书中，绝缘靴手套耐压试验装置简称为试验台二．注意事项■拿到产品时确认：·损坏或缺少零部件的试验台切勿安装。■安装：·搬运时，请托住机体，防止机体落下压脚。·移动时，请松开机体下万向轮的刹车。·移动到指定位置后，请按下机体下万向轮的刹车，防止其自由移动。■接线：·接线前，请确认总电源处于OFF状态。·请电气工程人员接线作业。·接地端子请一定要可靠接地，以防发生人身事故。· 请确认现场的电压与试验台的额定电压是否一致。（额定电压：220V50HZ）■运行：·因试验台采用交流高压进行试验，测试人员必须有高压设备的使用经验。·确认所有接线完成后，再接通总电源。·试验时，测试人员请在离机体三米外进行遥控操作，应集中精力，注意，切勿靠近机体。·一组试验完成或试件中途发生异常时，请断开控制电源后更换试件。·不要把水洒到绝缘板上，如不慎有水洒出，应立即停止试验，将水吸干，并检查机体里是否有水？·请勿随意变更电压表、电流表及定时器的设定。本试验台在出厂前已进行了适当的设定。■保养检查：·切断主电源后，才可以进行检查保养。·请勿触摸试验台的电源端子。·保养检查后，请盖好电源端子保护盖。·非专业人员，请勿进行保养检查和部件更换工作。·不要进行自行改造，用于其他用途。

全自动绝缘靴耐压试验装置良心厂家

内蒙古绝缘鞋手套耐压装置全自动绝缘靴（手套）测试装置是电力系统操作和检修必备的防护用具，DL408《电业工作规程》规定了绝缘靴及绝缘手套等常用工器具的试验方法和周期。绝缘靴及绝缘手套耐压试验，周期为半年，试验过程中不允许击穿，同时绝缘靴泄漏电流不大于限定值。仪器采用多路高压泄流测量和红外数据通讯技术，实现了测量高压泄漏电流的目的。通过本技术的应用，测试仪与高压系统完全隔离，不仅可以测量多路高压泄漏电流，而且确保了试验人员的人身。为了提高工作效率，一次可以同时进行8只试品的试验，为避免重复试验，采用高压分断，试验过程中可以将击穿的试品脱离高压试验系统，没有击穿的试品继续试验直到完成试验。1.主要功能与技术参数1.1主要功能2.1.1同时进行8只绝缘靴或绝缘手套的试验，分别测量泄漏电流。2.1.2采用大屏幕液晶全汉字显示，显示信息量大，一屏同时显示8路高压泄漏电流、试验电压、电流、计时时间等参数。2.1.3可测量试验电压、试验变压器一次电流等参数。2.1.4采用红外通讯，使操作台与高压系统彻底隔离，确保试验人员。2.1.5全自动进行耐压试验。试验开始后，仪器自动合闸以国标要求升压速度自动升压，升至预定电压开始计时并保持试验电压，时间到自动降压至零并断电，同时显示各试品泄漏电流并自动保存试验结果。2.1.6具有专用接地容器，便于操作。2.1.7每路试品均具备高压分断机构，当任意一路击穿时，该路试品将自动脱离高压，不影响试验的进行。2.1.8具有过压、过流保护功能。2.1.9具有高压危险警示灯显示。2.1.10可保存60组试验数据及结果，随时查阅。2.1.11实时日历时钟功能。

内蒙古绝缘鞋手套耐压装置帽试验属于抽样试验，分为冲击试验和穿刺试验一、冲击吸收性能试验（1）将帽试验传感器2与控制柜中控制控制板的右插座传感器2接口相接。将头模放在冲击传感器上；帽戴在头模上。（2）在试验前接通电源，按下电源开关。当显示屏上出现开机“欢迎你使用本设备！”画面后，先按校准键，用方向键（↑）（↓）选择传感器2 零点校准按确认键后按复位键跳回开机画面，完成传感器2校零.然后按测试键、用方向键（↑）（↓）选择“传感器2”后按确认键，出现“1＃帽”字样，旋转上锤旋钮，报警灯亮时，将圆形冲击锤吸附在电磁铁上，再按确认键便进入测试状态，随后立即旋转落锤旋钮释放冲击锤，砸向帽。并在数秒后显示冲击数据，如该冲击力小于4.900KN，则试验通过。如需打印便按打印键打印出测试报告。当再做下一只帽时便从按测试键开始重复以上步骤即可。二、穿剌性能试验将一顶完好的帽放在头模上，在试验前接通电源，按下电源开关。旋转上锤旋钮，报警灯亮时，将锥形穿刺锤吸附在电磁铁上， 随后旋转落锤旋钮释放穿刺锤，砸向帽顶中心 100mm范围内，穿剌后观察，如无穿插则试验通过。特别提醒：操作时请保持距离，慎防锤头弹出而砸伤！

<内蒙古>天正华意电气设备有限公司
<内蒙古>天正华意电气设备有限公司 全自动绝缘靴耐压试验装置良心厂家

内蒙古绝缘鞋手套耐压装置操作示例下面以管理员测试为例，说明测试过程（测试过程中，除系统维护由管理员实现外，其他操作过程管理员和检验员一样）：双击测力机控制系统图标，进入系统界面；点击“登录”按钮，进入登录界面；从用户名中选“管理员”，在密码区键入密码“ANQ999”；(操作员密码：ANQ)进入标准测力机控制系统界面后，点击系统维护，然后占击送检单位，增加试件的送检单位名称，点击确定后退出；点击通道2的试件编号，填入试件编号“10”（通道2的编号为10—20）填入试件名称“葫芦”，填入额定值“10KN”， 点击确定后退出；其余编号相同操作；测试单位：设定本设备的使用单位；点击“退出”后回到主界面； 注意：系统维护在次设定后再次登录一般无须设定。 从送检单位中选择送检单位名称；通道选择：选取“2通道”；选择试件编号“11”，试件名称“葫芦”及额定力值“10”自动显示；上限调整：选择“105”，如果液压过冲，选择量可小点；下限调态：选择“95”保持时间：选取“300”按下校准键，校准键变红色，显示出当前零点值选择自动测试，按下测试，系统则自动工作。油缸快进，此时快进键变为红色，工作状态图标转动，通讯状态为绿色，当前力值逐渐升高，显示出受力红色曲线，当受力值达到额定力值的60％时，油缸慢进。当达到额定力值的上限时，油缸进入保持状态，保持键变为红色，剩余时间从当前力值达到额定力值的下限时开始开始倒计时；当前力值达到下限时，油缸慢进补力，当剩余时间为零时，油缸快退，松开被测试件。在测试过程中按下复位键，则系统进入初始状态。按下测试报告，则打印出试件的测试报告。注意： 在选用2通道做大拉力试验时，如拉力不再升高，需调高液压。如在自动控制与手动控制选择时，选择手动控制，则在按下测试后，按下快进、慢进、快退、保持键时，油缸实现相对应的功能，此时应注意力值的变化，以防拉力过大，损坏传感器发生危险情况。

<内蒙古>天正华意电气设备有限公司 全自动绝缘靴耐压试验装置良心厂家

内蒙古绝缘鞋手套耐压装置试运行■本试验台具有以下功能：1、被测试件的泄漏电流值及试验时间可人工设定；2、可遥控升高测试电压或降低测试电压，也可遥控停止；3、测试过程结束后，自动完成降压过程；4、具有过电压保护功能；5、采用遥控自动化操作，高低压分离，可靠；6、采用不锈钢专用容器，可同时检测1-6个靴手套试件；7、具有低压侧和高压侧双过流保护功能；8、具有不合格试件指示功能；■接好地线和总电源后，将六根导电杆全部取下，开始试运行：1、按下控制电源旋钮，接通控制电源。2、操作人员离开机体，用遥控器进行操作。先按下“A”键，看高压表的数值是否增大？再按下“B”键，看高压表的数值是否减少？如正常，一直按下“A”键，进行升压，升到一定值时（如8KV）松开“A”键，按下“C”键，此时定时器开始工作，当测试时间到达后，试验台开始自动将电压降到零。证明试验台工作正常。3、再一直按下“A”键，进行升压，当升到保护电压值上限时，设备停止升压。3、在一只盘状容器中加入一半水，放在一号工位，注意底部和绝缘板上的螺丝接触好。将一根导电杆穿过导电方管，拧动星形把手，调节导电杆的位置，使导电杆和盘状容器中的水相接触。按下控制电源旋钮，接通控制电源。4、操作人员离开机体，用遥控器进行操作。先按下“A”键，此时高压表的数值在增大，一号电流表的数值也在增大。一直按下“A”键，进行升压，当一号电流表的数值升到保护电流值时，主回路断开，闪光报警灯亮，一号工位的指示灯J1也亮。证明一号工位过电流保护正常。此时试验台自动降压，待零位指示灯亮按箭头方向旋转控制电源旋钮，断开控制电源。5、同样分别对2至6号工位进行过电流保护测试。6、在测试过程中，按下“D”键，主回路都会断开，闪光报警灯亮，此时试验台自动降压，待零位指示灯亮后，断开控制电源。

<内蒙古>天正华意电气设备有限公司 全自动绝缘靴耐压试验装置良心厂家

项目概况本项目将建设一套智能绝缘工具试验室作为工器具运行保障的重要技术支撑，实现工器具状态监测水平的，切实提高电力运行的稳定性和可靠性。构成包含内蒙古 绝缘靴绝缘手套耐压测试模块、电力工器具力学性能试验模块、绝缘杆试验系统模块、验电器功能检测模块、绝缘梯具测试模块、绝缘横担测试模块等。系统建成后可实现绝缘靴、内蒙古绝缘手套、绝缘杆、绝缘绳、绝缘垫、绝缘服、验电器、脚扣、帽、竹木梯、绝缘梯、带、 绝缘横担等工器具检测。本全自动绝缘靴手套耐压测试仪是按照国标DL/T1476-2015《电力工器具性试验规程》的要求的基础上研制生产。绝缘鞋手套耐压装置本产品各项指标均符合国标的要求。可以按《规程》要求对绝缘鞋、绝缘手套等工器具进行智能化绝缘耐压试验，绝缘靴及绝缘手套耐试验周期为半年，试验过程中不允许击穿，同时绝缘靴绝缘绝缘手套泄漏电流不大于限定值。产品适用于所有与电力相关行业.

<内蒙古>天正华意电气设备有限公司

内蒙古绝缘鞋手套耐压装置感谢您对本公司的信赖，选用绝缘靴手套耐压试验装置。本使用说明书叙述了试验装置的安装，运行，维护，保养及检查等。在使用前，一定要认真阅读本使用说明书。并请在熟悉产品的注意事项后使用。为叙述方便，在本说明书中，绝缘靴手套耐压试验装置简称为试验台二．注意事项■拿到产品时确认：·损坏或缺少零部件的试验台切勿安装。■安装：·搬运时，请托住机体，防止机体落下压脚。·移动时，请松开机体下万向轮的刹车。·移动到指定位置后，请按下机体下万向轮的刹车，防止其自由移动。■接线：·接线前，请确认总电源处于OFF状态。·请电气工程人员接线作业。·接地端子请一定要可靠接地，以防发生人身事故。· 请确认现场的电压与试验台的额定电压是否一致。（额定电压：220V50HZ）■运行：·因试验台采用交流高压进行试验，测试人员必须有高压设备的使用经验。·确认所有接线完成后，再接通总电源。·试验时，测试人员请在离机体三米外进行遥控操作，应集中精力，注意，切勿靠近机体。·一组试验完成或试件中途发生异常时，请断开控制电源后更换试件。·不要把水洒到绝缘板上，如不慎有水洒出，应立即停止试验，将水吸干，并检查机体里是否有水？·请勿随意变更电压表、电流表及定时器的设定。本试验台在出厂前已进行了适当的设定。■保养检查：·切断主电源后，才可以进行检查保养。·请勿触摸试验台的电源端子。·保养检查后，请盖好电源端子保护盖。·非专业人员，请勿进行保养检查和部件更换工作。·不要进行自行改造，用于其他用途。

<内蒙古>天正华意电气设备有限公司
全自动绝缘靴耐压试验装置良心厂家

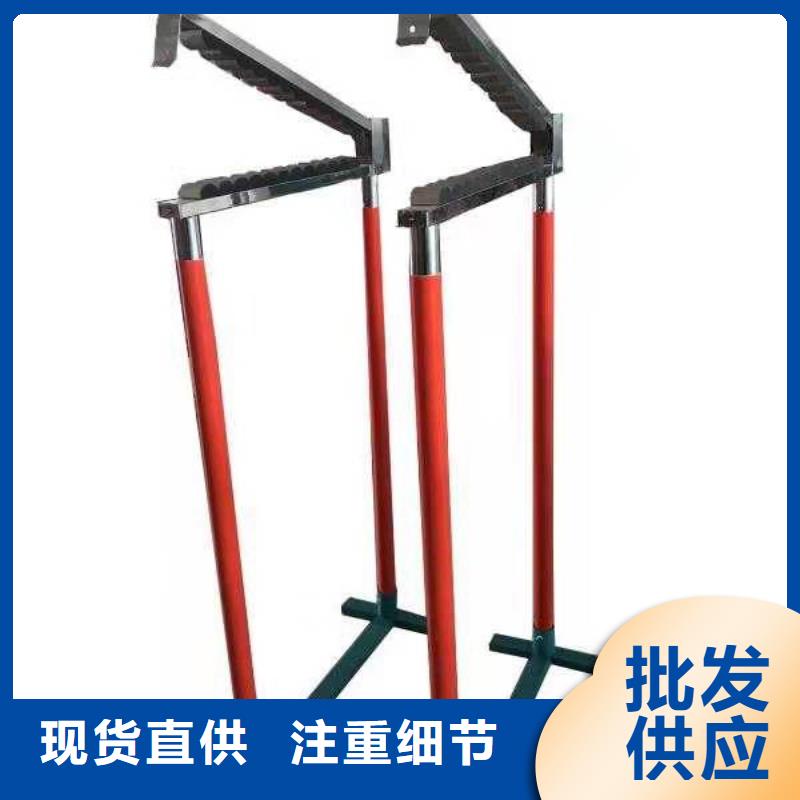

内蒙古绝缘鞋手套耐压装置 配套使用方法1、使用前根据图 2 将绝缘撑(3)安装在移动托架(1)上再将电极杆支撑(4)两端插入绝缘撑杆(3)内将电极杆依次装在电极支撑内。2、手套（绝缘靴）内盛水不能高于手套（绝缘靴）口以下 5CM 并确保手套（绝缘靴）露出水面的部分干燥清洁然后将高压电极置于手套（绝缘靴）内并将手套（绝缘靴）夹好。3、用 35kV 高压电缆将手套（绝缘靴）试验车上的高压输入螺母与手套（绝缘靴）试验台的高压出线口相连。用航插线将盛水槽 1-6 上的泄漏测量接线端与手套（绝缘靴）试验台上的接线端 X1-X6 一一对应相连。4、检查总电源是否与输入电源一致(-220V 50Hz)设定好电流继电器动作值同时设点好时间继电器的动作值合上空开电源指示灯亮调压器的手轮置于零位时零位指示灯亮此时可送电操作。送电之前一定要查地线是否接得牢靠，否则有危险。5、按下复位按钮使故障指示灯灭.按下送电按钮主接触器工作调压器受电电源指示灯灭、送电指示灯亮。6、顺时针旋转调压器手轮，声光报警停止，注视电压表、毫安表的指示，以每秒小于 3kV 的升压速度升压，当升到所需要电压值时，按下计时按钮，并密切关注试验品情况。7、在试验过程中，如果泄漏电流大于规定值、试验品被击穿，电流继电器动作，调压器自动断电，泄漏电流超标或被击穿的手套（绝缘靴）对应指示灯亮，切断电源，取下泄漏电流超标或被击穿的手套（绝缘靴），然后再升压操作，达到规定电压及耐压时间并且泄漏电流不大于规定值时，声光报警，说明产品合格，否则试验品不合格。8、整个试验过程结束后应切断电源拆卸手套（绝缘靴） 换第二批重复上述方法进行试验。
