高压开关柜局部放电定位仪支持定制

<林芝>天正华意电气设备有限公司 林芝高压开关柜局部放电定位仪支持定制

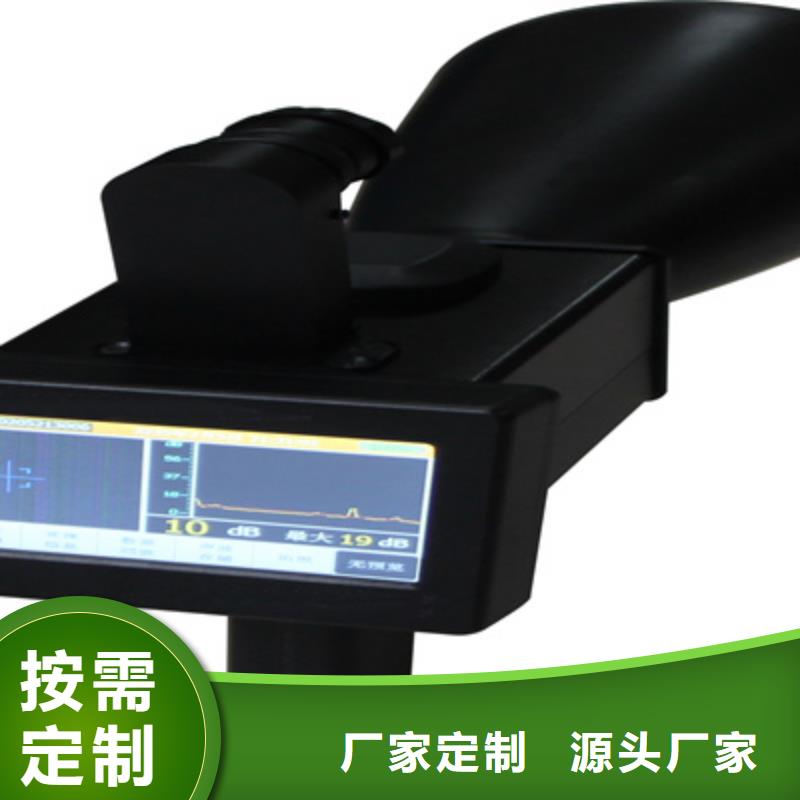

林芝手持式超声波局部放电检测仪 非接触超声法将传感器放在设备外壳缝隙处，适用于高压开关柜、环网柜的局放检测，能有效检出气体杂质，技术参数：检测频率：中心频率40kHz；测量范围：0～80dBμV；灵敏度：-65dB（0dB ＝ 1volt/ubar?有效值SPL）。2.3.3 超声法a）、接触式超声传感器将传感器贴在外壳表面，适用于GIS、变压器、全绝缘开关柜（环网柜）的局放检测，能有效检出固体绝缘缺陷，技术参数：检测频率：20～200kHz；测量范围：0-30mV；灵敏度：≤5 Pc。b）、非接触式超声传感器将非接触式超声传感器正对开关柜，等电气设备的的缝隙处，可有效检测出开关柜等非封闭设备的绝缘缺陷；谐振频率：40kHz；动态范围：-6～80dBuV。2.3.4 UHF超高频法将传感器置于盆式绝缘子处，适用于GIS、HGIS局放检测技术参数：检测频率：300～1500MHz；灵敏度：≤1PC（实验室环境）。2.3.5 暂态地电压（TEV）法将传感器贴在开关柜外壳表面，适用于高压开关柜（环网柜）的局放检测，技术参数：信号采集：电容耦合；频率范围：3～100MHz；测量范围：0～60dB/mV；灵敏度：1mV。

林芝手持式超声波局部放电检测仪关闭当检测完成后，点击“AUTORANGE”按键关闭自动触发，该按键的灯灭即可。当关闭自动触发后，若弹出菜单栏，单击“MENU OFF”关闭菜单栏即可。AUTORANGE关闭4.2 高频电流互感器测量（主要测量变压器内部局部放电）1、高频电流互感器连接方式取BNC-BNC同轴电缆一条，将一端连接到主机CH1通道BNC头上，另一端则连接到高频电流互感器BNC头上。高频电流互感器接线2、主机设置打开主机，点击选择CH1，将当前通道选择到通道1上，单击“MENU”菜单键，在菜单栏按F1键将“放电检测”选择为HFCT，按F2键设置是否“输出电压”及“单位”。使用高频电流互感器进行检测时需要输出电压。3、开始测量点击“AUTORANGE”按钮，当按钮显示绿色灯亮时主机开始测量。AUTORANGE打开单击后主机处于自动触发状态，显示界面通道1则显示为当前高频电流互感器检测到的放电信号。无放电信号 有放电信号当电缆局放测试仪主机检测到的放电信号过大，则显示界面显示的数值变为红色，此时传感器处于饱和状态。传感器饱和4、保存使用电缆局放测试仪主机进行检测，若想保存当前检测到的放电信号时，需准备一个U盘进行存储图形。保存图片：单击”SAVE/RECALL”，打卡保存/调出菜单栏，单击“图片”对应的F5按键进行存储，此时的放电信号将被存储到U盘。检测结束后，将U盘插入电脑，可将检测时存储的放电信号波形打开。5、关闭当检测完成后，点击“AUTORANGE”按键关闭自动触发，该按键的灯灭即可。当关闭自动触发后，若弹出菜单栏，单击“MENU OFF”关闭菜单栏即可。

<林芝>天正华意电气设备有限公司 林芝高压开关柜局部放电定位仪支持定制

林芝手持式超声波局部放电检测仪触发模式：包含无触发、自动、重复和单次四种选择。触发源：触发源为高速采样启动的条件，当达到设定条件时设备内部高速AD转换开始工作，否则处于等待状态。有通道A、通道B、外部触发，三种触发源；触发方式：上升沿触发和下降沿触发；触发电平：触发电平为量程的（％）百分比与放电阈值有关（外部触发无效）；迟滞触发：迟滞触发为量程的（％）百分比，可以增加采集的稳定性（外部触发无效）；预触发：预触发单位为（°）度（外部触发无效）；触发光标：指明触发位置图6.11单位：单位有（mV）、（dBmV）和（pC）；标准脉冲：校准脉冲的pC值；显示方式：椭圆、正弦、直线和三维，其中三维三维图（包含PRPD图谱和PRPS图谱）；采样率：ADC采集数据的速度；时基：窗口的时间；图6.13滤波：滤波开关；滤波方法：滤波方法为常用的FIR滤波器；阶数：滤波器的阶数；低截止：低截止频率；高截止：高截止频率；图6.14特殊功能：有测量、定位和长时采集三种功能；6.6 干扰处理打开设置面板，打开滤波（如图6.15所示），可设置滤波方法、滤波类型、阶数、低截止频率、高截止频率；可按照当前设备情况进行设置。图6.156.7保存数据主要用于实验试验报告的生成，将保存的数据自动填入实验报告中，如果不需要生成实验报告，可以不操作“保存数据”按钮。存数操作：单击 “保存数据”按钮（如图6.16所示），此操作的效果是将当前通道的当前时间、当前的视在放电量、波形的图像等保存。(两个通道的数据保存效果一样，和《文件》-＞《保存数据》命令一样)

<林芝>天正华意电气设备有限公司 林芝高压开关柜局部放电定位仪支持定制

林芝手持式超声波局部放电检测仪使用方法1、使用者佩带好耳机，手持巡线仪，打开电源手指扣住板机，激光对准检测对象，听是否有嘟嘟声或看显示器有无波形即可。2、制定扫描周期：一般一个月一次，对发出声音小的设备十天一次，对发出声音比较大的设备一周一次，对发出声音的设备三天一次。使用单位根据自己的实际情况可制定适合自己的带电监测周期方案。3、带电监测不同于停电检测，停电测试往往是根据规程规定的标准一次测试就可确定数据是否合格，设备有无故障；带电监测必须看带电监测的数据的变化趋势，一般正常情况下，一次高压设备在带电运行时，用仪器监测其超声波背景噪音应该是寂静的。对于相邻的同一类设备在同一时间段进行扫描，横向对比其发出的声音的大小，按声音的大小把这些划分为重点监测对象、一般监测对象、忽略对象(基本没有声音的设备)。对于重点监测对象制定不同时间的纵比监测周期计划，比如十天监测一次、一周监测一次、严重的三天监测一次，看其超声波信号的发展变化趋势。经几个周期监测声音越来越大，对其进行具体趋势分析，排除负载过大等正常原因后，声音还是越来越大，就可确定该设备有严重的放电等问题，不停电查找原因就要发生绝缘击穿等重大事故，将严重影响整个电力系统的运行。

林芝高压开关柜局部放电定位仪支持定制 <林芝>天正华意电气设备有限公司

林芝手持式超声波局部放电检测仪产品特点?采集板卡：自主研发的高速采样板卡?软件系统：采用嵌入式系统?FPGA控制：控制启动、停止采样，数据同步与高速数据存取，时间间隔20ms?LCD显示：使用高清5寸真彩显示屏?专家系统根据检测数据，判断放电能量和部位?局放显示：在检测界面显示局部放电的幅值、每个工频周期的脉冲个数?超限报警：使用红、黄、蓝三色指示提示局部放电的严重程度?平均无故障时间：大于500000 小时?性能：符合 GB/T 19862-2005 开关柜监测设备通用要求?电磁兼容：静电放电抗扰度满足GB/T17626.2-20064级阻尼振荡波抗干扰度满足GB/T17626.10-1998 3级工频磁场抗扰度满足GB/T17626.8-2006 3级脉冲磁场抗扰度满足GB/T17626.9-1998 3级?电源：采用12.6V电锂电池供电，功耗＜ 10W，可持续工作6小时以上，实时电量显示?环境条件：存储温度：-40℃～＋85℃，工作温度：-20℃～＋60℃，相对湿度：5％～95％在35℃下无凝露?重量轻、易携带，很适合现场使用主机重量＜0.8kg2.3性能指标2.3.1 HFCT法：?将接地线串过传感器，适用于变压器、配电电缆的局放检测，技术参数：检测频率：0.5～20MHz；灵敏度：6mV/1mA；动态范围：60dB。

林芝手持式超声波局部放电检测仪产品特点?采集板卡：自主研发的高速采样板卡?软件系统：采用嵌入式系统?FPGA控制：控制启动、停止采样，数据同步与高速数据存取，时间间隔20ms?LCD显示：使用高清5寸真彩显示屏?专家系统根据检测数据，判断放电能量和部位?局放显示：在检测界面显示局部放电的幅值、每个工频周期的脉冲个数?超限报警：使用红、黄、蓝三色指示提示局部放电的严重程度?平均无故障时间：大于500000 小时?性能：符合 GB/T 19862-2005 开关柜监测设备通用要求?电磁兼容：静电放电抗扰度满足GB/T17626.2-20064级阻尼振荡波抗干扰度满足GB/T17626.10-1998 3级工频磁场抗扰度满足GB/T17626.8-2006 3级脉冲磁场抗扰度满足GB/T17626.9-1998 3级?电源：采用12.6V电锂电池供电，功耗＜ 10W，可持续工作6小时以上，实时电量显示?环境条件：存储温度：-40℃～＋85℃，工作温度：-20℃～＋60℃，相对湿度：5％～95％在35℃下无凝露?重量轻、易携带，很适合现场使用主机重量＜0.8kg2.3性能指标2.3.1 HFCT法：?将接地线串过传感器，适用于变压器、配电电缆的局放检测，技术参数：检测频率：0.5～20MHz；灵敏度：6mV/1mA；动态范围：60dB。

<林芝>天正华意电气设备有限公司 林芝高压开关柜局部放电定位仪支持定制

林芝手持式超声波局部放电检测仪 友情提示感谢您选用我司产品，本说明书介绍了局部放电检测仪的检测原理、使用方法和干扰排除，在初次使用时，请详细阅读，有助于您熟练地使用，确保检测精度。2、产品介绍2.1概述局部放电是指绝缘结构中由于电场分布不均匀、局部场强过高而导致的绝缘介质中局部范围内的放电或击穿现象局部放电是绝缘老化的重要征兆和表现形式因此对局部放电的有效检测对电力设备的经济运行具有重要意义。局部放电的检测是以局部放电所产生的各种现象为依据通过能表征放电的物理量来分析局部放电的状态及特性。国内外学者进行广泛、深入研究局部放电的过程中产生的电脉冲、电磁辐射、超声波、光和分解产物后，提出了局部放电法（主要有暂态地电波法、脉冲电流法、超声波法和超高频法）、电化学法和光学法等检测方法。传统的局部放电检测仪其测量信号的响应频率一般不超过1 MHz易受外界干扰的影响稳定性差，影响了其应用。随着计算机技术、电子技术和传感器技术的进步，为超高频检测技术创造了条件，使其具有检测频率高、抗干扰性强和灵敏度高，得到高度重视。局部放电检测仪，配置有五种传感器，其中TEV、超声波和HFCT适用于对高压开关柜、环网柜局部放电检测；超声波和UHF适用于对GIS的绝缘状态进行检测；使用超声波和HFCT适用于电缆的绝缘状态进行检测。内置的专家诊断系统能根据检测数据进行分析，判断放电能量大小和可能部位，在电力、铁路等得到广泛应用。

<林芝>天正华意电气设备有限公司 林芝高压开关柜局部放电定位仪支持定制
林芝高压开关柜局部放电定位仪支持定制 <林芝>天正华意电气设备有限公司

林芝手持式超声波局部放电检测仪 高性能锂电池带有保护板，具有恒流充电、过充、过放保护和过流保护功能，有效延长电池寿命。电池充足后可连续使用7小时以上。3.2传感器1）TEV传感器TEV传感器接收从开关柜表面缝隙处传出的暂态地电波信号，该传感器可吸附于开关柜表面，使用方便，外形如图2：图2 TEV传感器2）HFCT传感器将设备的接地线穿过HFCT传感器，接地线传播的局部放电信号耦合到该传感器，输出相应的电流信号，其外形如图3：图3 HFCT传感器3）超声波传感器a）、将该传感器通过涂抹在其底部的耦合剂，紧贴被测设备表面，检测密闭设备内部的超声波信号，其外形如图4：图4 接触式超声波传感器b）、将非接触式超声传感器正对开关柜缝隙处即可检测开关柜内部是否存在局部放电；图5 非接触式超声波传感器4）UHF传感器将传感器放置在被测设备盆式绝缘子表面，拾取超高频局部放电信号，其外

<林芝>天正华意电气设备有限公司 林芝高压开关柜局部放电定位仪支持定制

林芝手持式超声波局部放电检测仪生产报告试验过程系统可自动生成试验报告，执行菜单《试验报告》-＞《生产报告》可以生产此次试验的实验报告。报告保存到对应的试验所在的文件夹目录下，可以对报告进行浏览、修改和打印。方便日后分析数据、查看数据。（如图6.17所示）。图6.176.9实时显示点击快捷菜单的，或在设置面板的可以改变显示模式，各种模式的状态如图6.18-1.23图6.18 直线显示图6.19 椭圆显示图6.20 正弦显示图6.21 三维PRPS显示图6.22 三维PRPD显示6.9右击菜单右击菜单整合了一些常用的指令和菜单。调出方式在显示区域点击鼠标右键或长按触摸屏即可调出右击菜单（三维图模式下三维图区域不可调出。右击菜单如图6.23。图6.23 右击菜单6.10 通道的标定调出右击菜单，并执行《单位》可出现如图6.24子菜单，然后点击《标定A通道》即可完成相应的标定，需要注意的是校准脉冲的pC值要和设置面板的标准脉冲值一样图6.24标定菜单6.10频谱图调出右击菜单，并执行显示模式可出现如图6.25子菜单，然后点击《频谱图》即可调出频谱图，需要注意的是频谱图的原数据来自调出右击菜单时鼠标所在位置波形对应的通道，根据频谱的波形也可区分原数据。频谱来自于2048个通道连续数据数据中心点为预触发所在位置。

<林芝>天正华意电气设备有限公司

林芝手持式超声波局部放电检测仪触发模式：包含无触发、自动、重复和单次四种选择。触发源：触发源为高速采样启动的条件，当达到设定条件时设备内部高速AD转换开始工作，否则处于等待状态。有通道A、通道B、外部触发，三种触发源；触发方式：上升沿触发和下降沿触发；触发电平：触发电平为量程的（％）百分比与放电阈值有关（外部触发无效）；迟滞触发：迟滞触发为量程的（％）百分比，可以增加采集的稳定性（外部触发无效）；预触发：预触发单位为（°）度（外部触发无效）；触发光标：指明触发位置图6.11单位：单位有（mV）、（dBmV）和（pC）；标准脉冲：校准脉冲的pC值；显示方式：椭圆、正弦、直线和三维，其中三维三维图（包含PRPD图谱和PRPS图谱）；采样率：ADC采集数据的速度；时基：窗口的时间；图6.13滤波：滤波开关；滤波方法：滤波方法为常用的FIR滤波器；阶数：滤波器的阶数；低截止：低截止频率；高截止：高截止频率；图6.14特殊功能：有测量、定位和长时采集三种功能；6.6 干扰处理打开设置面板，打开滤波（如图6.15所示），可设置滤波方法、滤波类型、阶数、低截止频率、高截止频率；可按照当前设备情况进行设置。图6.156.7保存数据主要用于实验试验报告的生成，将保存的数据自动填入实验报告中，如果不需要生成实验报告，可以不操作“保存数据”按钮。存数操作：单击 “保存数据”按钮（如图6.16所示），此操作的效果是将当前通道的当前时间、当前的视在放电量、波形的图像等保存。(两个通道的数据保存效果一样，和《文件》-＞《保存数据》命令一样)

林芝高压开关柜局部放电定位仪支持定制

林芝手持式超声波局部放电检测仪注意事项1、超声波是机械波，不受电磁波干扰，但受风力的影响，同时现场有浇花的水管滋水也会干扰测量结果。检测时应选择无风的天气，把花草喷灌系统关掉。有时变压器风扇因润滑不好也产生超声波，但它和设备电气故障产生的局放超声波信号很好区分。2、发现有异常现象后，不要轻易下结论。要深入细致分析原因排除其他影响因素，多次横比纵比（见前面使用方法论述）。3、局放和机械振动都可产生超声波，两者要区分清。4、扫描时激光束不可正对人眼扫描。5、每次带电检测前都要检查电池是否充满电。八、售后服务仪器自购买之日起叁年内，属产品质量问题免费包修包换，终身提供保修和技术服务。如发现仪器有不正常情况或故障请与公司及时联系，以便为您安排便捷的处理方案。本手持式开关柜局部放电测试仪是我公司技术人员根据多年高压电气设备局放检测经验设计生产。适用于变压器、开关柜、电缆、避雷器、互感器等高压电气设备的局放带电巡检。手持式开关柜局部放电测试仪由2通道手持式巡检测试仪主机、局放巡检软件、高频电流互感器（开口圆形互感器）、超声波传感器、TEV传感器、校准脉冲发生器、测试电缆组成。

<林芝>天正华意电气设备有限公司
<林芝>天正华意电气设备有限公司 林芝高压开关柜局部放电定位仪支持定制

林芝手持式超声波局部放电检测仪依据标准本仪器引用的标准主要有：DL/T500-2009电压检测仪使用技术条件GB/T4208-2008外壳防护等级的分类（IP代码）GB/T2423.1-2001电工电子产品基本环境试验规程 试验 A: 低温试验方法GB/T2423.2-2001电工电子产品基本环境试验规程 试验 B: 高温试验方法GB/T2423.4-1993电工电子产品基本环境试验规程 试验 Db: 交变湿热试验方法GB/T2423.5-1995电工电子产品环境试验 第2部分:试验方法 试验Ea和导则：冲击试验方法GB/T2423.10-1995电工电子产品环境试验 第2部分:试验方法 试验Fc和导则:振动 (正弦)试验方法GB/T17626.2-2006电磁兼容性试验和测量技术 静电放电抗扰度性试验（IEC 61000-4-2：1995）GB/T17626.3-2006电磁兼容性试验和测量技术 射频电磁场辐射抗扰度试验（ IEC 61000-4-3：1995）GB/T17626.4-2008电磁兼容性 试验和测量技术 快速瞬变电脉冲群抗扰度试验（ IEC 61000-4-4：1995）GB/T17626.5-2008电磁兼容性试验和测量技术 浪涌（冲击）抗扰度试验（ IEC 61000-4-5：1995）GB/T17626.11-1999电磁兼容性试验和测量技术 电压暂降、短时中断和电压变化的抗扰度试验（ IEC 61000-4-11：1994）GB/T17626.7-1998电磁兼容试验和测量技术供电系统及所连设备谐波、谐间波的测量和测量仪器导则GB/T19862-2005工业自动化仪表绝缘电阻、绝缘强度技术要求和试验方法3、功能说明本仪器主要由主机、传感器和电缆线组成，主机外观如图1：图1 主机3.1主机内置高速AD采集卡、TFT液晶显示器、主处理器和锂电池及其管理板。使用FPGA对高速采样芯片进行控制，如启动采样、停止采样、数据同步、高速数据存取以及数据通信。

林芝手持式超声波局部放电检测仪 传感器的使用?特高频传感器 特高频传感器可以感应特高频无线电信号，使用时通过绑带(或人工)将特高频传感器固定在盆式绝缘子上。 图5-19特高频传感器UHF-IV的使用?超声传感器 传感器—使用时在超声传感器上涂抹耦合剂，将传感器放到传感器支架内，并用绷带固定在GIS上的被测位置。图5-20超声传感器的使用5.12仪器充电次使用前，应为该装置充电。完全充电所需时间大约4小时；但是，如果该装置已经部分充电，则应减少充电时间。一旦电池充满，指示灯变为绿色。充电状态由靠近充电器插孔旁边的LED指示。 ?如果LED熄灭，该装置未充电，如果接入电源适配器后充电指示灯不亮，表示充电线路有故障，请检查电源适配器是否通电。 ?如果LED红色，则表示电池正在充电。?如果LED绿色，则表示电池已充满。?充电器插入时，不得用仪器进行测量。注：对本仪器内置电池进行充电时，充电时必须使用本仪器配带的专用电源适配器充电，不得使用其它电源，否则可能造成电池或仪器损坏！

<林芝>天正华意电气设备有限公司 林芝高压开关柜局部放电定位仪支持定制

林芝手持式超声波局部放电检测仪 超声波(US)法检测原理局部放电发生前，放电点周围的电场力绝缘介质的机械应力和粒子力处于相对平衡状态。局部放电发生时电荷的快速释放或迁移使电场发生改变，打破了平衡状态，引起周围粒子发生震荡性机械运动，从而产生声音或振动信号，如图4-2所示。超声波法通过在设备腔体外壁上安装超声波传感器来测量局部放电信号。该方法特点是传感器与地理设备的电气回路无任何联系，不受电器方面的干扰，但在现场使用时容易受周围环境噪声或设备机械振动的影响。由于超声信号在电力设备常用绝缘材料中的衰减较大，超声波检测法的检测范围有限，但具有定位准确度高的优点。局部放电产生的声波的频谱很宽，可以从几十Hz 到几MHz，其中频率低于20kHz的信号能够被人耳听到而高于这一频率的超声波信号必须用超声波传感器才能接收到。通过测量超声波信号的声压大小，推测放电的强弱。此外超声波法还具有可探测不同类型的故障，如悬浮、、沿面等，可在线检测不影响设备正常运行，具有很高的灵敏度，良好的抗电磁干扰能力以及具有定位准确度高等优点。

<林芝>天正华意电气设备有限公司
