林芝异频线路参数测试仪 参考接线测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，将电压测量端子 UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员的。5.1、正序阻抗接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—1、正序阻抗接线5.2、零序阻抗接线图（如下图）图5—2、零序阻抗接线5.3、线路互感接线（如下图）图5—3、线路互感接线5.4、正序电容接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—4、正序电容接线5.5、零序电容接线（如下图）图5—5、零序电容接线5.6、耦合电容接线（如下图）图5—6、耦合电容接线仪器测试采用四极法原理，被测线路需要电流引下线3根，电压引下线3根，电流测试线位于测试电源侧，电压引下线位于线路侧，以测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。仪器测试接线极为简捷，只需一次接入上述测试线，通过仪器自动控制测量方式和被测线路对端接线方式配合，即可完成所有序参数测量，大大提高测试效率和操作性。仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接，现场接线时可以只连接左上角的仪器接地端到大地就可以了。

<林芝>天正华意电气设备有限公司

林芝异频线路参数测试仪功能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.9、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.10、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板。四 使用说明4.1、主菜单图4—14.2、线路设置图4—24.3、项目测试主界面（如图 4—1）九宫格显示六个测试项目一目了然，行从左至右分别是正序阻抗、零序阻抗和线路互感；第二行从左至右分别是正序电容、零序电容和耦合电容。用户在根据接线提示正确接好仪器外部接线的情况下，只需点一下相应的项目就能进入下一级开始测试菜单（如图4—3），本菜单采取长按并显示进度条的形式，杜绝了操作人员无意识情况下误操作的情况发生，保障了操作人员以及仪器本身的。

<林芝>天正华意电气设备有限公司 容性设备绝缘带电测试仪加工工厂

林芝异频线路参数测试仪异频线路参数测试仪是现场测试各种高压输电线路(架空、电缆、架空电缆混合)工频参数的高精度测试仪器。仪器内置变频电源模块，可变频调压输出电源。频率可变为45Hz或55Hz，采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。随着电网的发展和线路走廊用地的紧张，同杆多回架设的情况越来越普遍，输电线路之间的耦合越来越紧密，在输电线路工频参数测试时干扰越来越强，严重影响测试的准确性和测试仪器设备的性，针对这一问题，我们开发了新一代输电线路异频参数测试系统，集成变频测试电源、精密测量模块、DSP高速数字处理芯片及独有的抗感应电压电路；有效地强干扰的影响，保证仪器设备的，能极其方便、快速、准确地测量输电线路的工频参数。仪器主要具有如下特点：?体积小、重量轻在原来一体机的基础上把主机和电源独立开来，极大地方便了使用、运输和售后。是目前国内同等产品当中体积小、重量轻的；为试验提供了一种简单便捷的试验手段。?接入电源简单方便仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦。?的抗感应电压能力仪器内部采用独特的（号：9.X）抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作。?变频技术、精准测量抗干扰能力强，由仪器内部自带变频电源模块提供仪器测量输出电源，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。?DSP高速处理器精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的了一起本身的运算处理能力。

<林芝>天正华意电气设备有限公司 容性设备绝缘带电测试仪加工工厂

林芝异频线路参数测试仪测试电源输出（A、B、C、N）插孔（电流测量端子）安装位置：如图3—1—。功 能：包含A（黄色）、B（绿色）、C（红色）和N（黑色）共4个端子，提供仪器测试输出电源；注 意：测试过程中此输出端子有较大电流输出，严禁用手触碰端子金属部分，以防电击；3.6、电压测量输入（UA、UB、UC、UN）插孔（电压测量端子）安装位置：如图3—1—。功 能：包含UA（黄色）、UB（绿色）、UC（红色）和UN（黑色）共4个端子，提供仪器测试输入电压；注 意：测试过程中严禁用手触碰端子金属部分，以防电击；3.7、测量输入保险管安装位置：如图3—1—。功 能：测试过程中保护仪器本身，防止不正常情况下通过输入端损坏仪器；注 意：测量过程中如出现显示器上那一相电压显示的数据不正确（如数据乱跳动或者始终不变等），则可能此相的保险管已经烧毁；更换保险管时可用十字螺丝刀轻轻拧开外面的黑色护套，然后装入新的保险管重新拧上外壳即可；3.8、接地接线柱安装位置：如图3—1—。功 能：仪器保护接地；注 意：仪器内部自带接地保护装置，测试中应当保证接入可靠地网；3.9、输入电源开关安装位置：如图3—1—。功 能：打开此关，仪器上电进入工作状态。关闭此开关，也同时关闭仪器内部所有电源系统，紧急情况应立即关闭此开关并拔掉输入电源线；注 意：此开关是自带漏电保护的空气开关，当出现后端漏电的情况下此开关将自动断开，可再次检查接线后再合上开关；3.10、电源输入插座（AC220）安装位置：如图3—1—。功 能：使用标准大功率专用插座与市电或发电机相连接；注 意：电源线插头是大号空调插座，一般三角插座可能插不进，可使用仪器附带的接线排插延长接线；3.11、打印机安装位置：如图3—1—。功 能：显示可打印数据时，将光标移动至“打印”项按确认键打印。注 意：打印机为全自动热敏打印机，打印纸宽55mm。更换打印纸时请使用热敏打印机专用打印纸，首先按下打印机下部凸起的按钮，打印机盖板将自动弹起，然后按顺序将打印纸放入打印纸仓内并留少许部分在外面，合上打印机盖板

<林芝>天正华意电气设备有限公司 容性设备绝缘带电测试仪加工工厂

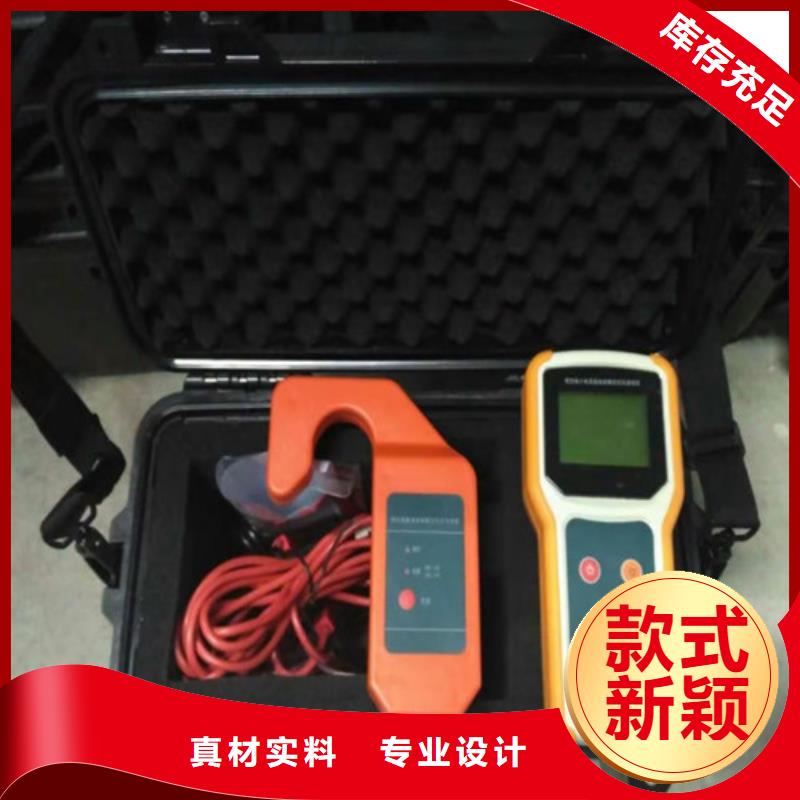

林芝异频线路参数测试仪使用方法1 巡查装置简要介绍1.1 信号发生装置：1.1.1 界面说明打开电源后，显示主界面如下分“输出异频信号”和“本机电池电压”，通过“选择”键相互切换。“输出异频信号”即往线路注入异频信号（对应异频信号灯亮）。“本机电池电压”即检测本机锂电池电压，电池充满电压为11.8V(充电器指示灯变为绿灯)当电压低于9.6V时，会报警，界面显示“电?池电压过低，请充电！”，充电时，插上充电器，面板充电指示灯亮，表示充电正常。1.1.2 接线说明信号输出 将异频信号输出线（红色）一端接入本端口，另一端接入挂钩拉闸杆（内置保险丝），确保接线良好可靠。大 地 将接地线（黑色）一端接入本端口，另一端接入现场接地柱上，确保接地良好可靠。充电接口 专用12V充电器接口。1.2 信号采集器长按红色“电源”键3秒，指示灯闪烁，即开启本机，在任何状态下均可长按下电源键3秒进入关机状态。将本采集器旋进绝缘令克棒。1.3 信号接收定位器1.3.1长按红色“电源”键3秒，开机正常后直接进入主菜单界面，在任何状态下均可长按下电源键3秒进入关机状态。1.3.2?按“上下”键、“确认”和“取消”键，可以选择菜单并进入相应内容。“检测异频电流” 检测信号发生器注入的异频电流值，超过门限时，蜂鸣器报警。“检测负荷电流” 检测线路运行的负荷电流，超过门限时，蜂鸣器报警。“检测钳表电压” 检测钳表（即信号采集器）电池电压，必须大于4.4V否则需更换电池。“检测本机电压” 检测本机（信号接收定位器）电池电压，必须大于5.0V否则需更换电池。

<林芝>天正华意电气设备有限公司 容性设备绝缘带电测试仪加工工厂 <林芝>天正华意电气设备有限公司

林芝异频线路参数测试仪 参考接线测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，将电压测量端子 UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员的。5.1、正序阻抗接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—1、正序阻抗接线5.2、零序阻抗接线图（如下图）图5—2、零序阻抗接线5.3、线路互感接线（如下图）图5—3、线路互感接线5.4、正序电容接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—4、正序电容接线5.5、零序电容接线（如下图）图5—5、零序电容接线5.6、耦合电容接线（如下图）图5—6、耦合电容接线仪器测试采用四极法原理，被测线路需要电流引下线3根，电压引下线3根，电流测试线位于测试电源侧，电压引下线位于线路侧，以测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。仪器测试接线极为简捷，只需一次接入上述测试线，通过仪器自动控制测量方式和被测线路对端接线方式配合，即可完成所有序参数测量，大大提高测试效率和操作性。仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接，现场接线时可以只连接左上角的仪器接地端到大地就可以了。

林芝异频线路参数测试仪 参考接线测试开始前，将测量端的线路引下线可靠接入大地，并将面板左上角的仪器接地端子可靠接入大地，然后分别将电源输出信号地N和电压输出信号地UN分别可靠接入大地，将测试电源输出端子A、B、C连接到线路测量引下线仪器电源侧，将电压测量端子 UA、UB、UC接入线路引下线线路侧，仪器测试接线完成后，再打开线路引下线的接地，以保证设备和操作人员的。5.1、正序阻抗接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—1、正序阻抗接线5.2、零序阻抗接线图（如下图）图5—2、零序阻抗接线5.3、线路互感接线（如下图）图5—3、线路互感接线5.4、正序电容接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—4、正序电容接线5.5、零序电容接线（如下图）图5—5、零序电容接线5.6、耦合电容接线（如下图）图5—6、耦合电容接线仪器测试采用四极法原理，被测线路需要电流引下线3根，电压引下线3根，电流测试线位于测试电源侧，电压引下线位于线路侧，以测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。仪器测试接线极为简捷，只需一次接入上述测试线，通过仪器自动控制测量方式和被测线路对端接线方式配合，即可完成所有序参数测量，大大提高测试效率和操作性。仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接，现场接线时可以只连接左上角的仪器接地端到大地就可以了。

<林芝>天正华意电气设备有限公司 容性设备绝缘带电测试仪加工工厂 容性设备绝缘带电测试仪加工工厂

林芝异频线路参数测试仪本仪器根据电波在线路中的传播过程中遇到特性阻抗发生变化的地方会产生反射波的原理对故障距离进行测试。如果已知电波在线路上的传播速度，便可由两次反射波的特征拐点计算出故障点到测试端的距离来。其公式为：S ＝0.5×V×T式中S代表故障点到测试端的距离；V代表电波在线路上的传播速度；T代表电波在故障点与测试端间来回反射的时间。人们可根据屏显波形，用双游标卡住两次反射波的特征拐点，稍加人工干预就可以由计算机自动完成测距过程。测试过程迅速，结果准确。六、功能键及系统界面的介绍1.仪器面板结构示意图如图二所示2．面板结构说明面板的左边是仪器的显示屏，此显示屏为触摸屏。各种功能键都在荧屏的右侧和下侧。面板的右边为仪器的电源开关、位移和幅度调节旋钮、复位按钮、“USB”接口和信号接口、机内电池充电接口以及工作状态指示灯。其屏幕下方还有当前设置参数提示。3．荧屏触摸键说明荧屏触摸按键分为三大功能模块，操作内容定义清晰，实际操作时反而简单，相当于屏幕菜单的快捷键操作。荧屏右侧按键模块，只是在仪器进入设置界面时，对被测电缆的长度选择确定后就可采样了。打印波形、打开文件的选择操作和保存文件的操作。只要点击相关模拟键，屏幕将弹出二级菜单引导操作人员逐项选择相关命令，仪器便开始执行此项菜单的相关命令，完成操作者意图七、测量方法与步骤：接通电源后机器自动进入测试界面，即可进行测量。其测试界面。

<林芝>天正华意电气设备有限公司

林芝异频线路参数测试仪仪器内部会自动在内部切换接线。图5—1、正序阻抗接线5.2、零序阻抗接线图（如下图）图5—2、零序阻抗接线5.3、线路互感接线（如下图）图5—3、线路互感接线5.4、正序电容接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—4、正序电容接线5.5、零序电容接线（如下图）图5—5、零序电容接线5.6、耦合电容接线（如下图）图5—6、耦合电容接线仪器测试采用四极法原理，被测线路需要电流引下线3根，电压引下线3根，电流测试线位于测试电源侧，电压引下线位于线路侧，以测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。仪器测试接线极为简捷，只需一次接入上述测试线，通过仪器自动控制测量方式和被测线路对端接线方式配合，即可完成所有序参数测量，大大提高测试效率和操作性。仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接，现场接线时可以只连接左上角的仪器接地端到大地就可以了。连接仪器和被测线路时，保证线路测量端可靠接地（挂接地线），测试完成后恢复，取接地线；仪器可靠接大地，注意各个测试信号接地线要按照接线指示图完成。在雷雨天气或者沿线路有雷雨天气时，不能进行测量，以保证人员和设备。PC机软件说明本软件由仪器出厂时存储于U盘根目录下。主要功能：1、导入仪器测试数据文件； 2、显示详细数据，可供用户自行选择；3、选取相应的测试项目，生成标准报告文件；4、生成单个项目详细数据报告文件；6.1、软件主界面（无数据） （有数据）软件主界面分四大块：1，导入数据显示区；显示所有导入的测试项目标题，包括有时间、线路长度和测试项目名称，用户能清楚地找到自己所需要的项目，然后添加到右边区域并显示，多能同时添加四个测试项目。

<林芝>天正华意电气设备有限公司 容性设备绝缘带电测试仪加工工厂

林芝异频线路参数测试仪连接仪器和被测线路时，保证线路测量端可靠接地（挂接地线），测试完成后恢复，取接地线；仪器可靠接大地，注意各个测试信号接地线要按照接线指示图完成。在雷雨天气或者沿线路有雷雨天气时，不能进行测量，以保证人员和设备。PC机软件说明本软件由仪器出厂时存储于U盘根目录下。主要功能：1、导入仪器测试数据文件； 2、显示详细数据，可供用户自行选择；3、选取相应的测试项目，生成标准报告文件；4、生成单个项目详细数据报告文件；6.1、软件主界面（无数据） （有数据）软件主界面分四大块：1，导入数据显示区；显示所有导入的测试项目标题，包括有时间、线路长度和测试项目名称，用户能清楚地找到自己所需要的项目，然后添加到右边区域并显示，多能同时添加四个测试项目。2，选中项目显示区；此区域多能同时添加四个测试项目，如需要添加其它测试项目请先点击下方删除单项数据或清空单项列表，然后再另行添加。3，项目详细数据显示区；此区域又分为四个小表格；个表格为基本信息栏，显示一些基本测量条件供用户自行填写，以便生成报告文件的时候一起写入报告中保存。第二个表格为测试过程中45Hz和55Hz详细数据。第三个表格为每一相的测试结果数据。第四个表格为总结果以及每公里换算值。4，功能按键选择区；此区域共七个键从左至右分别为导入数据、添加、生成标准报告、单项数据报表、删除单项数据、清空数据列表和推出系统。6.2、数据导入点击导入数据按键，在弹出的对话框中选择数据文件。6.3、基本信息填写因为报告文件中需要一些做试验时的环境参数，所以在右边的基本信息栏中提供一些可供用户自行填写的空白区域，当这些参数在软件中填写好之后，那么生成的报告文件中就会自动添加；如果在软件中没有填写，那么报告中相应的选项也为空。

<林芝>天正华意电气设备有限公司 容性设备绝缘带电测试仪加工工厂

林芝异频线路参数测试仪选中项目显示区；此区域多能同时添加四个测试项目，如需要添加其它测试项目请先点击下方删除单项数据或清空单项列表，然后再另行添加。3，项目详细数据显示区；此区域又分为四个小表格；个表格为基本信息栏，显示一些基本测量条件供用户自行填写，以便生成报告文件的时候一起写入报告中保存。第二个表格为测试过程中45Hz和55Hz详细数据。第三个表格为每一相的测试结果数据。第四个表格为总结果以及每公里换算值。4，功能按键选择区；此区域共七个键从左至右分别为导入数据、添加、生成标准报告、单项数据报表、删除单项数据、清空数据列表和推出系统。6.2、数据导入点击导入数据按键，在弹出的对话框中选择数据文件。6.3、基本信息填写因为报告文件中需要一些做试验时的环境参数，所以在右边的基本信息栏中提供一些可供用户自行填写的空白区域，当这些参数在软件中填写好之后，那么生成的报告文件中就会自动添加；如果在软件中没有填写，那么报告中相应的选项也为空。附录A ___工频参数测量试验报告试验日期: 报告日期:）铭牌参数位置线路型号地线型号长度(km)（二）线路参数理论计算值 （架空线路部分） 正序阻抗（Ω）零序阻抗（Ω）（三）现场干扰测量感应电压测量结果（相对地感应电压）

<林芝>天正华意电气设备有限公司 容性设备绝缘带电测试仪加工工厂

林芝异频线路参数测试仪我国10～35KV电网中一般采用中性点不接地或经消弧线圈接地方式，简称小电流接地系统。当小电流接地系统中发生单相接地时，由于故障点电流较小，且由于系统三相电压仍然对称不影响对负荷的正常供电，一般允许继续带故障运行1-2小时。但长期运行，由于非故障的两相对地电压升高 倍，可能引起绝缘的薄弱环节被击穿，发展成为相间短路，使事故扩大，影响用户的正常用电。同时，弧光接地还会引起全系统过电压，进而损坏设备，破坏系统运行。因此，当发生单相接地故障时，必须及时找到故障线路予以切除以防止单相接地故障进一步扩大。微机型小电流接地选线装置是我公司科技人员在总结了十几年来国内各种小电流接地选线装置成功、失败的经验和教训之后，研制出的新一代小电流接地选线装置。该装置在软硬件的设计上进行了重大改进，使装置工作稳定，无需调试，整定方便，选线更加准确2装置特点及技术参数2.1装置的主要特点a) 适用于有/无消弧线圈系统或电阻接地系统；b) 适用于架空线/电缆线系统；c) 适用范围广，长短线不限，并联运行的出线数不限；d) 选线方案先进，选线准确，带方向，可区分线路和母线接地；e) 用DSP芯片作为核心运算控制单元，抗干扰能力强，可靠性高，运算速度快；f) 采用单CPU结构，整体结构紧凑。提高了运行的速度、可靠性；g) 汉字液晶显示，人机界面友好，操作简单、直观；h) 定值、参数可以通过人机界面设置，方便、直观；不需要调整任何电位器或开关；i) 运行、设置、调试多界面，可方便用户的管理；j) 线路编号设定可输入A~Z、0~9中的任意字符，便于记忆线路的名称；k) 装置具有声光报警功能，具有接地、故障、失电等硬接点报警输出，适应不同现场需要；l) 通讯接口可设置RS-232或RS-485，波特率、通讯规约可软件设定；m) 跳闸功能，可设置延时跳闸（跳闸延时可软件设定） ；n) 接地故障记忆，可存储20次接地信息，能显示和打印记录；o) 谐振判断功能，提供报警信号，各段母线都提供消谐出口。

<林芝>天正华意电气设备有限公司 容性设备绝缘带电测试仪加工工厂

林芝异频线路参数测试仪仪器内部会自动在内部切换接线。图5—1、正序阻抗接线5.2、零序阻抗接线图（如下图）图5—2、零序阻抗接线5.3、线路互感接线（如下图）图5—3、线路互感接线5.4、正序电容接线（如下图），零序阻抗也可采用此种接线方法接线，仪器内部会自动在内部切换接线。图5—4、正序电容接线5.5、零序电容接线（如下图）图5—5、零序电容接线5.6、耦合电容接线（如下图）图5—6、耦合电容接线仪器测试采用四极法原理，被测线路需要电流引下线3根，电压引下线3根，电流测试线位于测试电源侧，电压引下线位于线路侧，以测量端的测试线和接触电阻的影响。如果测试引下线只引出3个端子，尽量用截面积足够大的导线，并保证与线路测量端可靠连接，避免引入较大的接线误差。仪器测试接线极为简捷，只需一次接入上述测试线，通过仪器自动控制测量方式和被测线路对端接线方式配合，即可完成所有序参数测量，大大提高测试效率和操作性。仪器内部已经将N、UN、左上角的仪器接地端等三个柱子可靠连接，现场接线时可以只连接左上角的仪器接地端到大地就可以了。连接仪器和被测线路时，保证线路测量端可靠接地（挂接地线），测试完成后恢复，取接地线；仪器可靠接大地，注意各个测试信号接地线要按照接线指示图完成。在雷雨天气或者沿线路有雷雨天气时，不能进行测量，以保证人员和设备。PC机软件说明本软件由仪器出厂时存储于U盘根目录下。主要功能：1、导入仪器测试数据文件； 2、显示详细数据，可供用户自行选择；3、选取相应的测试项目，生成标准报告文件；4、生成单个项目详细数据报告文件；6.1、软件主界面（无数据） （有数据）软件主界面分四大块：1，导入数据显示区；显示所有导入的测试项目标题，包括有时间、线路长度和测试项目名称，用户能清楚地找到自己所需要的项目，然后添加到右边区域并显示，多能同时添加四个测试项目。

<林芝>天正华意电气设备有限公司 容性设备绝缘带电测试仪加工工厂 <林芝>天正华意电气设备有限公司

林芝异频线路参数测试仪工作界面如图八所示：7.如要调出此次存入的波形或以前存入的波形资料，按动屏幕上的“打开文件”键，屏幕中间将弹出“打开文件”界面，选择所需调出的文件名，点击打开键便能调出所需文件波形。工作界面如图九所示。8.测试完毕，如需结束此次工作，直接点击屏幕上右下角的“退出”键。屏幕回到桌面界面，按计算机正常程序关机即可。9.“波形对比”的应用有时为了更好地判断故障波形和帮助对此次所测得的波形分析，需要将上次测的波形与此次所测得的波形进行同屏对比。从两次测得的波形对比中找出变化的规律。防止或减少错判和误判。“波形对比”的操作方法如下：假设已经测得的结果和波形用触摸笔点击界面的“波形对比”。屏幕弹出“请输入或选择要比较的文件名”二级菜单。在图十一中的界面，点击二级菜单中的“选择”键，又弹出二级菜单“打开-数据信息框中显示当前选中文件的参数信息”，用触摸笔选中要进行对比的文件。如图十二。在上述操作的基础上，点击图十三中的“打开”键，又弹出“请输入或要比较的文件名”。如图十四所示。此时点击“比较”键，就可在屏幕上显示上下两个测试波形，上波形是当时采集到的波形，下波形是从历史（或上次）测试后存储的波形。如图十五所示。这时就可以进行波形比较了。10.“打印波形”“打印波形”功能主要用于撰写测试报告时，通过外接打印机输出一份测试结果报告。从此报告中可以形象直观地一目了然知道此次测试的波形和故障距离。相当于一份简明的测试报告。“打印波形”页面如图十六所示。以测试结果图十为例说明“打印波形”的操作过程。在图十中，用触摸笔点击“打印波形”模拟键，界面立即弹出“打印波形”界面。

林芝异频线路参数测试仪注意事项① 在每次使用前应检查单相接地故障信号发生装置、信号采集器、信号接收定位仪电池电量足够。② 本设备必须在故障线路停电的情况下操作，信号输出线与被检测故障线路的连接与断开应采用绝缘杆操作。③ 设备在注入异频电流时具有一定的电压，操作时确保接地良好并注意。④ 在使用设备信号源前，先把电流调节旋钮调到小等线路接好，根据实际情况调节电流，确保 操作。⑤ 在使用信号采集器检测时，必须在静止状态下检测多次确保数据稳定准确。⑥ 操作完毕后，要将信号输出端对地放电。⑦ 为减少故障定位仪的电量消耗，建议在现场暂停巡检时退出异频发送，再次继续检测时重新打开电源使其工作。⑧ 启用一台发生装置配置多台信号采集接收器时，需确保信号采集器和信号接收器地址一一对应且不能重复。信号采集器地址在仪器背面显示(编码尾号数字)且不能修改，信号接收器地址在“检测本机电压”中显示可以通过上下按键修改（范围为1-9）。⑨ 长期未使用本巡查装置时，取下信号采集器和信号接收定位器的干电池，并定期对信号发生装置充电。⑩ 请使用之前，详细阅读本仪器说明书。使用中，如果发现仪器故障，请及时与本公司联系，本公司负责修理与更换，不得自行拆卸。六、常见故障处理①当信号发生装置，打开电源，指示灯不亮，可能电池没电，请充电。②当信号采集器与信号定位器通讯不上，可能电池没电，请更换电池。

<林芝>天正华意电气设备有限公司 容性设备绝缘带电测试仪加工工厂

林芝异频线路参数测试仪低压脉冲法现场测试连线如图四所示：图五 低压脉冲法现场接线示意图用低压脉冲仅能测得输电线路上的开路、低阻短路及线路全长，对于线路上的高阻泄漏故障及闪络性故障却无能为力。必须采用“高压闪络法”，即用外加冲击高压强行将故障点击穿，使故障点产生闪图六 冲击高压法现场测试接线示意图络放电，利用放电瞬间的突变电压信号在故障点与测试点间来回反射的特征波形来判断实际故障距离。4.“高压闪络法”测试高阻故障时，应准备一台能产生100KV或更高的冲击高压的发生器和一个电流信号传感器。先将冲击高压的输出端接到故障相上，将电流信号传感器放在高压发生器与系统地的连线旁。冲击高压法现场测试接线如图六所示。5.在显示屏幕上，采样方法选择“高压闪络法”，然后按采样键。面板工作指示灯转换到“冲闪”，此时表明系统已进入等待测试状态。测试界面如图七所示。现在可升高电压使球隙闪络放电，若故障点在此冲击高压的作用下产生闪络击穿，屏幕上将采集到输电线路上电波来回反射的全过程波形。每当冲击高压放电一次，仪器将采集一次波形。适当调节“输入振幅”电位器和“垂直位移”电位器，也可同时调节屏幕上的“波形扩展”、“波形压缩”键和“波形”键，使波形便于观察分析即可。将个游标移到回波的起始拐点，将第二个标移到第二个回波的起始拐点。此时屏幕上显示的数值即为此输电线路测试点到故障点的距离。6.如认为所测波形及数据有保留价值，按动”保存”键，屏幕中间将弹出“保存”文档资料界面。确认“保存”可将此次所采集的波形数据存入仪器内。
