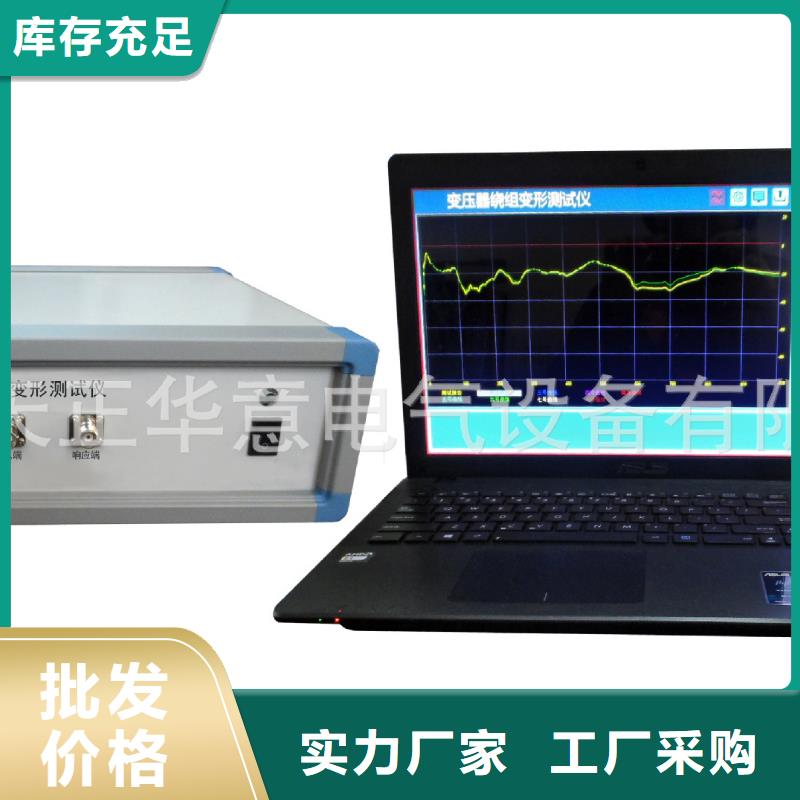

<临沂>天正华意电气设备有限公司 变压器绕组变形分析仪实力厂家

临沂变压器绕组变形测试仪进入软件后，点击测量被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。

临沂变压器绕组变形测试仪 测试设置好基本的测试信息后，即可进行频响法的数据测量，点击“START开始” 按钮，系统自动完成频率扫描。在测试过程中，按钮变成“STOP停止”按钮，点击该按钮，则停止当前扫描，在测试过程中，在信号曲线显示区“单击”鼠标，则测试过程暂停，再次点击继续进行。测试完成一项后，改变接线方式，同时改变软件上的设置信息，再次点击按钮，进行下一相的测量，重复以上的操作，直至完成所有的测量项目。在试验过程中，鼠标在测试曲线显示区（A）双击，可以打开测试波形显示区，该区域包括波形显示以及输入电压峰峰值（红色）、响应电压峰峰值（黄色）以及放大倍率和横轴时间信息，该信息主要用于信号研究。

临沂变压器绕组变形测试仪调入数据文件选取“浏览”会出现一个数据文件系统树性结构。可以双击文件名称或者单击文件名前的选择框，将所需数据文件打钩并加入到文件列举窗口，（软件界面的正上方）。当列举窗口的文件被选中后，其所包含的曲线数据会显示在曲线坐标系，曲线的数据分析结果会显示到数据分析列表中。（软件界面的正下方）。再双击文件名称或者单击文件名前的选择框，就可以取消掉正在显示的数据文件。选择“分析测试报告”将会对已选择显示的曲线数据文件中的前三条曲线显示测试报告，并可输出到Word文档提供查看和打印。注意：不同测试频率或测试频率步长的数据文件不能一同调入和分析。13.5分析数据报告选择“分析测试报告”会出现一个数据文件报告。上方显示的是加入的曲线分析结论。结论将根据选择曲线的相位关系出现不同的结果。如果是不同相的两条曲线，将根据相关系数的大小得出“一致性很好”、 “一致性较好”、 “一致性较差”、 “一致性很差”等结果，如果是同相的两条曲线，将根据相关系数的大小得出“正常绕组”、 “轻微变形”、 “明显变形”、 “严重变形”等结果。选择“输出Word报告”将会生成一个Word文档的测试报告，可进行查看和打印等等。13.6分析数据曲线调入数据文件后，可用线性坐标或对数坐标显示波形，也可以使用二维或三维模式查看多种曲线，选择“数据”工具栏项目，可以打开数据文件所在的文件夹，方便使用者直接查看数据文件或Word分析报告。13.7其它操作选择“设置”中的“频段设置”，可设置高中低频段的范围，将影响报告中的相关系数和均方差显示。

临沂变压器绕组变形测试仪变压器参数，选择此项目后，会打开一个变压器各项参数的对话框，设置好各个参数后，按“确认”键保存输入数据，按“取消”键放弃输入数据，按“写入数据文件”键则将此变压器参数写入到已选择的历史曲线文件中，覆盖掉这些文件以前的变压器参数。（此功能是针对在变压器现场测试时，临时简单设置了变压器参数，再测试完成后重新想修改已保存的变压器参数的情况。）12.1.3.2频段设置，选择此项目后，会打开一个扫描频率低、中、高各个频段的对话框，设置好各个频段的范围后，按“确认”键保存输入数据，按“取消”键放弃输入数据，按“还原”键则会恢复到默认频段设置。此项目的频段设置参数，只在打印报告中会反映出来。12.1.3.3设置单位名称，选择此项目后，会打开一个要求输入单位名称的对话框，按“确认”键保存输入，按“取消”键放弃输入，此项目设置的单位名称，只在打印报告中会反映出来。12.1.3.4系统初始化，当系统次安装使用或者重新安装使用后，运行会自动启动该选项，对系统的测量参数进行初始化过程。一般用户无需手动使用该项目。12.1.3.5固定频率输出测试，选择此项目后，会打开一个要求输入输出频率的对话框，选择“开始输出”将显示输出后得到的DB值，这个功能主要用来提供外部仪器检测本仪器的频率和幅值的度。12.1.4帮助可以在电脑上浏览绕组变形测试仪使用说明书。12.2数据菜单栏的下方，即为数据和测量区域，选择不同的项目，下方的区域内容也会随之变化。在对测试完成的曲线数据文件进行查看分析的时候，选择“数据”项目。此时，下方为已载入的数据文件，可通过“浏览”按钮载入已保存的曲线数据文件，具体操作介绍请参照软件测试流程。12.3测量准备对变压器测试的时候，选择“测量”项目。此时会出现一个对话框，上面为测量变压器的时候，需要填入的一些参数，“变压器参数”键同菜单中的变压器参数，（注意：如果测试过程中停止测量了，将无法继续当前测量进度，数据也无法保存。

临沂变压器绕组变形测试仪安装完毕后，桌面会出现下图所示的软件图标，开始菜单也会出现一个“变压器绕组变形测试仪”的安装目录，里面有软件图标和卸载图标。8.本软件的卸载，选择开始菜单的“变压器绕组变形测试仪”的安装目录，里面的“卸载”，将会出现以下对话框，确认后将进行软件的卸载。9.十一、进入频响法或阻抗法的界面运行软件后先显示一段欢迎界面，然后进入频响法或阻抗法的选择界面，根据需要点击相应的按钮，即可进入频响法或阻抗法的测试界面。十二、频响法PC测试软件的使用界面本仪器除接线外的所有操作均在计算机上完成。检查试验接线正确无误后，启动计算机电源开关，待微机进入正常运行后，再启动主测量单元电源，其电源指示灯应正常显示。如果只对已测量的数据进行分析工作，可不连接和启动主测量单元，只启动计算机就可完成；计算机启动后，双击本仪器执行图标，即进入工作程序。以下介绍软件界面中各个区域的功能。注意：次进入该系统或重新安装该系统，系统将自动进行参数初始化，此时请保持所有仪器电源打开，USB接线无误，该过程可能需要几分钟，请耐心等待。初始化完成后，在以后的使用中将不会出现这个过程。
