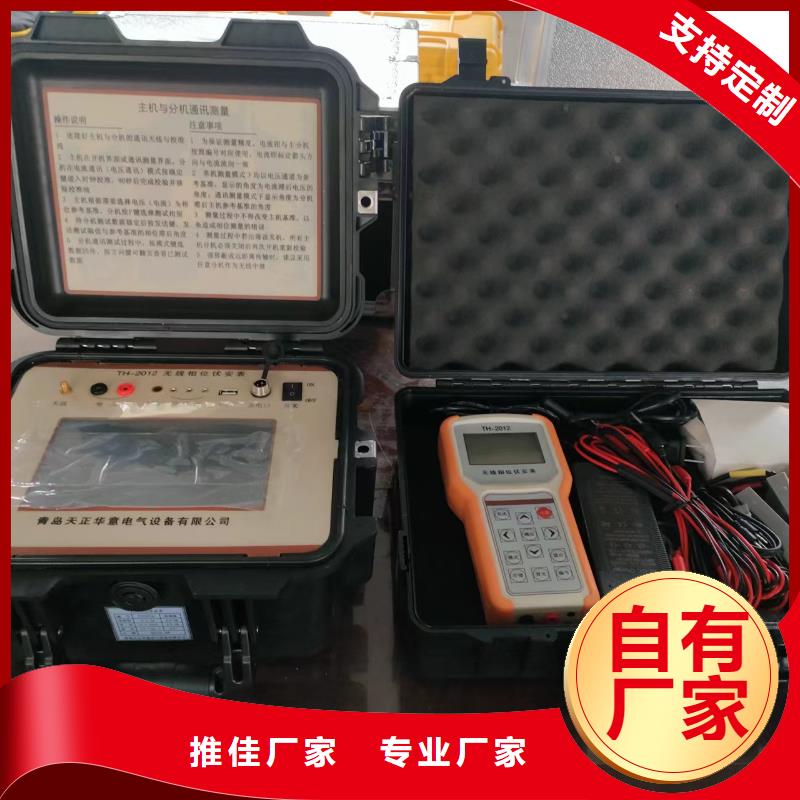

临夏相位伏安表分机做为无线中继使用分机做为无线中继模式用于强电磁场干扰及强屏蔽环境的无线通讯信号桥接。当主机与分机无法正常通讯时，可将另一分机作为中继放置主分机之间（一般为强屏蔽门口即可）按分机“无线中继”键进入中继通讯模式(见图8）图8分机无线中继模式7.4 主机通讯存储数据查询主机通讯查询分两个，一个为查询主界面（图8），显示保存的日期、时间、基准的幅值信息；一个为存储查询的次级界面，即数据详情界面（图9），显示主机一屏全部的数据信息。图8 主机通讯查询主界面图9 主机通讯查询次界面7.5 相位图表轻触主机“相位图表”键进入相位图表显示界面，直观显示已测试的二次电压或电流的幅值及相对于相位参考基准的角度，在此界面可通过“基准选择”和“方向”任一对测试的相位关系改变参考基准或方向。主机单机相位图表、通讯查询相位图表、界面和操作方式雷同（图10）。图10 主机相位图表显示界面说明：主机一屏可同时存储主机参考基准幅值及分机3组，每组各3相电压、3相电流的测试幅值及相位信息。8 应用举例以变压器SFSZ9-180000/220主变带负荷差动保护二次电流大小和方向测试为例，，由装置测试完成全部测试，主机生成主变差动六角图。变压器额定容量：180MVA/180 MVA /6 MVA；额定电压：220±8＊1.25/110±4＊1.25/10 kV；接线组别：YN yn0 d11；变压器带负荷测试数据见下表（以高压侧A相电压UN为参考量，实测相角是电流滞后电压的角度）测试位置额定变比二次编号分机编码二次电流(A)实测相角以UN为参考基准的六角图图11是主机以UN电压(REF) 为相位检查参考基准，方向默认12点，该相位图表中H对应高压侧， M对应中压侧、L对应低压侧，黄、绿、红色代表A、B、C三相。

<临夏>天正华意电气设备有限公司

临夏相位伏安表便于分析管理数据自动关机仪表无操作约15分钟后关机背光功能有，适合昏暗场所及夜间使用电压检测当电池电压低于3.2V时，电池电压低符号显示，提醒及时充电仪表质量主机：380g(带电池)尖嘴形电流钳：180g×3测试线：190g电压测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下输入阻抗测试电压输入阻抗为：1MΩ耐　　压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟绝　　缘仪表线路与外壳之间≥100MΩ结　　构外壳绝缘适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2三、装箱单仪　 表1台电 流 钳3个USB通讯线1条监控软件(光盘)1张仪 表 箱1个充 电 器1个测 试 线4条（黄、绿、红、黑各1条）说明书、保用证1套?有电！危险！操作者须经严格培训并获得相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。?操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。?注意本仪表所规定的测量范围及使用环境。?不要同时操作2个或2个以上的按键，操作会无效。?测试时，用不到的电流钳或电压输入线不要与仪表连接，以免引起干扰。?为保证测量精度，I1、I2、I3电流钳不能混用，需对应接口连接。?

临夏便携式光数字综合分析仪_精益求精
<临夏>天正华意电气设备有限公司

临夏相位伏安表测量电网频率和相序。4.小电流5mA测量相位，非常适用于新装用户投运后无负荷时检查接线状况，仪器测量精度高，测量范围宽。5.自动判别变压器绕组、容性和感性负载，并判别三相三线及三相四线错误接线。6.数据静态保存功能，多可保存500组数据。四、电气符号极其危险！操作者必须严格遵守规则，否则有电击危险，造成人身伤害或伤亡事故。危险！操作者必须严格遵守规则，否则有电击危险，造成人身伤害或伤亡事故。警告！必须严格遵守规则，否则造成人身伤害或设备损坏。交流(AC)直流(DC)双重绝缘五、技术指标1.基本工作条件（1）环境温度：（23±5）℃（2）环境湿度：（45～75）％ RH（3）被测信号波形：正弦波、β＝0.02（4）被测信号频率：（50±0.2）Hz（5）被测载流导线在钳口中的位置：居中（6）测相位频率相序时和测功率功率因数时电流幅值：1A±0.2A（7）测相位频率相序时和测功率功率因数时电压幅值：100V±20V（8）外参比频率电磁场干扰：应避免2.额定工作条件（1）环境温度：（-15～＋45）℃（2）环境湿度：（0～90）％ RH（3）海拔高度：小于1500米（4）被测信号波形：正弦波、β＝0.05（5）被测信号频率：45-65Hz（6）测相位频率相序时和测功率功率因数时电流幅值：5mA～20A（7）测相位频率相序时和测功率功率因数时电压幅值：10V～600V（8）被测载流导线在钳口中的位置：

临夏便携式光数字综合分析仪_精益求精 <临夏>天正华意电气设备有限公司

临夏相位伏安表．一般规格功 能同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因素、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电 源DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约10小时额定电流约180mA Max显示模式3.5寸真彩液晶屏显示仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×13mm 采样速率约3次/秒量 程交流电压：0.00V～600V交流电流：0.0mA～30A相位：0.0°～360.0°频率：45.00Hz～65.00Hz有功功率：0.0W～12kW无功功率：0.0VAR～12kVAR视在功率：0.0VA～12kVA功率因数：-1～＋1电流矢量和：0mA～60A分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：1mA精度（基准条件下）电压：±(0.5％量程)电流：±(0.5％量程)相位：±1°（工作条件下的相位误差：10mA～30A为±3°；10mA以下±5°；在电流值低于5mA时，为确保电流对电流相位测量准确，请不要进行电压测量；在进行电压对电流的相位测试时，为确保测量的准确性，电压需不低于5V，电流不低于5mA)有功功率：±(1.0％量程)无功功率：±(1.0％量程)视在功率：±(1.0％量程)频 率：±(1.0％量程)功率因数：±0.03相 序正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率约2秒/次数据保持测试中按HOLD键保持数据，“HD”符号显示数据存储99组充电接口USB充电接口自动关机开机约15分钟后，仪表自动关机，以降低电池消耗背光功能有，背光亮度可调节电压检测当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电，并在10S内自动关机 。

<临夏>天正华意电气设备有限公司 临夏便携式光数字综合分析仪_精益求精

临夏相位伏安表主机对时校准显示菜单显示屏幕左上角有“返回主页”键、“数据存储”键、“数据”键、“相位图表”键，选择对应功能操作（图3）。图6分机对时校准显示菜单7.2 测量数据无线通讯编码、存储、查阅对主机接入的信号轻触“基准选择”进行电压或电流切换，无线通讯过程中，接入信号应始终保持不变做为相位参考基准，分机发送的被测二次幅值及相位信息是相对于主机接入信号的滞后角度，分机根据测试点定义对应的测试组和相别，按“发送”将分机测试数据对应存储到主机显示屏幕的位置，测试过程分机可随时对已测试过的信息进行读取查阅，待该测试完成后可由分机控制主机对测试数据按照时钟时间进行存储（见图7）。图7分机测试通讯、定义组别、存储、回传信息显示菜单分机操作：待分机测试的电压或电流幅值数据稳定后，按“发送”键分机将被测试点的电压（或电流）幅值及相对于参考基准的相位信息通过无线通讯发送至主机，同时主机将数据再次反馈给分机进行有效确认；改变测试组别时按“F”键，通过方向键进行修改，电压电流相别各有9组供选择，若无操作10s退出编号修改界面；测试完成后按分机“存储”键控制主机存储分机所有上传的测试数据；通过分机主菜单“数据回传”，可提取主机已存储的所有信息，通过方向键翻看存储数据。

临夏相位伏安表测量电网频率和相序。4.小电流5mA测量相位，非常适用于新装用户投运后无负荷时检查接线状况，仪器测量精度高，测量范围宽。5.自动判别变压器绕组、容性和感性负载，并判别三相三线及三相四线错误接线。6.数据静态保存功能，多可保存500组数据。四、电气符号极其危险！操作者必须严格遵守规则，否则有电击危险，造成人身伤害或伤亡事故。危险！操作者必须严格遵守规则，否则有电击危险，造成人身伤害或伤亡事故。警告！必须严格遵守规则，否则造成人身伤害或设备损坏。交流(AC)直流(DC)双重绝缘五、技术指标1.基本工作条件（1）环境温度：（23±5）℃（2）环境湿度：（45～75）％ RH（3）被测信号波形：正弦波、β＝0.02（4）被测信号频率：（50±0.2）Hz（5）被测载流导线在钳口中的位置：居中（6）测相位频率相序时和测功率功率因数时电流幅值：1A±0.2A（7）测相位频率相序时和测功率功率因数时电压幅值：100V±20V（8）外参比频率电磁场干扰：应避免2.额定工作条件（1）环境温度：（-15～＋45）℃（2）环境湿度：（0～90）％ RH（3）海拔高度：小于1500米（4）被测信号波形：正弦波、β＝0.05（5）被测信号频率：45-65Hz（6）测相位频率相序时和测功率功率因数时电流幅值：5mA～20A（7）测相位频率相序时和测功率功率因数时电压幅值：10V～600V（8）被测载流导线在钳口中的位置：

<临夏>天正华意电气设备有限公司 临夏便携式光数字综合分析仪_精益求精

临夏相位伏安表全部删除请按“1”键，删除当前单条记录请按“2”键。在“数据管理”界面，单击“确定”键，返回主菜单。图10 数据管理6.12 数据上传当需要将仪器保存的数据进行详细分析时，可以将该数据上传到PC机，由后台分析软件进行分析。数据上传的基本操作步骤如下：使用随机附带的USB通讯线，将仪器连接到电脑上，然后打开仪器电源，单击“8”按键，进入“数据管理”界面。此时电脑上会发现新的U盘硬件，当驱动程序安装完毕（一般出现在首次仪器与电脑连接时），U盘可以打开后，就可以使用“电能质量分析仪后台分析软件”来上传数据并进行分析了。该软件的具体操作请参看相关使用说明书。6.13电池充电充电先关闭仪器，把充电器插入仪器的充电插座，另一端接市电AC220V，这时充电器的指示灯为“红色”，表示正在充电。当指示灯变“绿色”，表示电池充满。7．注意事项7.1 使用仪器时请按本说明书接线和操作。7.2 测试开始前请输入正确的设置参数，仪器内部的校正运算都要依赖于输入的设置参数。7.3 测试菜单项选择和实际测试项目及接线要一致。7.4 内存多可连续储存10组测量结果。每组可存储的数据视磁盘的空间而定。7.5 仪器出现故障，请及时和本公司联系，不要自行开机拆卸。8．产品保证8.1.本产品自售出之日起一年之内，由于产品质量问题而出现的故障负责免费维修。8.2.本公司对售出仪器终身负责维修，只收成本费。

<临夏>天正华意电气设备有限公司

临夏相位伏安表．一般规格功 能同时测试三相380V/220V电力系统中的电流、电压、相位、频率、相序、有功功率、无功功率、视在功率、功率因素、电流矢量和，判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，检修线路设备等电 源DC 7.4V大容量可充锂电池，USB充电接口，充满电连续工作约10小时额定电流约180mA Max显示模式3.5寸真彩液晶屏显示仪表尺寸长宽厚：196mm×92mm×54mm钳口尺寸φ7.5mm×13mm 采样速率约3次/秒量 程交流电压：0.00V～600V交流电流：0.0mA～30A相位：0.0°～360.0°频率：45.00Hz～65.00Hz有功功率：0.0W～12kW无功功率：0.0VAR～12kVAR视在功率：0.0VA～12kVA功率因数：-1～＋1电流矢量和：0mA～60A分辨率电压：AC 0.01V电流：AC 0.1mA相位：0.1°频率：0.01Hz有功功率：0.1W无功功率：0.1VAR视在功率：0.1VA功率因数：0.001电流矢量和：1mA精度（基准条件下）电压：±(0.5％量程)电流：±(0.5％量程)相位：±1°（工作条件下的相位误差：10mA～30A为±3°；10mA以下±5°；在电流值低于5mA时，为确保电流对电流相位测量准确，请不要进行电压测量；在进行电压对电流的相位测试时，为确保测量的准确性，电压需不低于5V，电流不低于5mA)有功功率：±(1.0％量程)无功功率：±(1.0％量程)视在功率：±(1.0％量程)频 率：±(1.0％量程)功率因数：±0.03相 序正相：U1、U2、U3或I1、I2、I3光标从左往右顺次闪烁反相：U1、U2、U3或I1、I2、I3光标从右往左顺次闪烁检测速率约2秒/次数据保持测试中按HOLD键保持数据，“HD”符号显示数据存储99组充电接口USB充电接口自动关机开机约15分钟后，仪表自动关机，以降低电池消耗背光功能有，背光亮度可调节电压检测当电池电压低于6.5V时，电池电压低符号显示，提醒给电池充电，并在10S内自动关机 。

<临夏>天正华意电气设备有限公司 临夏便携式光数字综合分析仪_精益求精

临夏相位伏安表仪表自动关机，以降低电池消耗背光功能适合昏暗场所及夜间使用电压检测当电池电压低于3.0V时，电池电压低符号显示，提醒及时充电 仪表质量主机：450g(带电池)尖小形电流钳：170g×3测试线：250g测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下输入阻抗测试电压输入阻抗为：2MΩ耐 压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟 绝 缘仪表线路与外壳之间≥100MΩ结 构双重绝缘 适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级24．性能指标类 别量 程分辨率基本误差电 压AC 0.00V～600V0.01V±(1.5％rdg＋3dgt)电 流AC 0.0mA～20.0A0.1mA±(1.5％rdg＋3dgt)相 位0.0°～360°0.1°±1°有功功率-12kW～12kW0.1W±(3％rdg＋3dgt)无功功率-12kVAR～12kVAR0.1VAR±(3％rdg＋3dgt)视在功率0.0VA～12kVA0.1VA±(3％rdg＋3dgt)频 率45HZ～65HZ0.01HZ±0.1Hz功率因数-1～＋10.001±0.03注1：工作条件下相位误差±3°(电流幅值10mA以下相位误差增加一倍)。六、仪表结构1.USB传输/充电接口 充电指示灯 3. 三相电压输入接口4. LCD显示器 5.橡胶绝缘保护套 . 功能按键区 7. 三相电流输入接口 8.电流钳插头9. 尖嘴形电流钳10.电压输入测试线七、操作方法使用前先仔细检查仪表所有部件是否有损坏，没有损坏才能使用。危险场所禁止使用本仪表。1．开关机按POWER键开机，LCD显示。按POWER键关机，仪表开机15分钟后会自动关机。2．数据保持、取消、存储在测试模式下按HOLD键可以保持显示数据，“H0LD”符号指示，再按HOLD键取消保持。

<临夏>天正华意电气设备有限公司 临夏便携式光数字综合分析仪_精益求精

临夏相位伏安表便于分析管理数据自动关机仪表无操作约15分钟后关机背光功能有，适合昏暗场所及夜间使用电压检测当电池电压低于3.2V时，电池电压低符号显示，提醒及时充电仪表质量主机：380g(带电池)尖嘴形电流钳：180g×3测试线：190g电压测试线长度1.5m电流钳线长2m工作温湿度-10℃～40℃；80％Rh以下存放温湿度-10℃～60℃；70％Rh以下输入阻抗测试电压输入阻抗为：1MΩ耐　　压仪表线路与外壳间耐受1000V/50Hz的正弦波交流电压历时1分钟绝　　缘仪表线路与外壳之间≥100MΩ结　　构外壳绝缘适合安规IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等级2三、装箱单仪　 表1台电 流 钳3个USB通讯线1条监控软件(光盘)1张仪 表 箱1个充 电 器1个测 试 线4条（黄、绿、红、黑各1条）说明书、保用证1套?有电！危险！操作者须经严格培训并获得相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。?操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。?注意本仪表所规定的测量范围及使用环境。?不要同时操作2个或2个以上的按键，操作会无效。?测试时，用不到的电流钳或电压输入线不要与仪表连接，以免引起干扰。?为保证测量精度，I1、I2、I3电流钳不能混用，需对应接口连接。?

<临夏>天正华意电气设备有限公司 临夏便携式光数字综合分析仪_精益求精 <临夏>天正华意电气设备有限公司

临夏相位伏安表双钳差动界面如图八所示。本界面是利用双钳法进行差动保护装置接线的分析，用2只钳形电流表对被测保护装置的各相电流依次进行测量（其中A相钳固定测量电流Iah，B相钳为活动钳，依次测量其他5个相别的电流），并依次绘制单个参数的向量图，当全部测试完毕后，测试结束。在测试过程中一定要注意，改变活动钳表后一定要按下相应的辅助键。图中左侧为测试提示：用辅助功能键F1－F5分别锁定Ibh、Ich、IaL、IbL、IcL几种参量，绘制出相应的矢量，右侧为实际绘制的矢量图。矢量图下侧为各参量相对应的数据。测试结束后可按键将结果保存。6．三线计量界面图九、三线计量如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定。上图所示为标准阻性负载时接线全部正确情况下的向量图，由于纯阻性负载的功率夹角为0°，属于－5～55的范围，因此我们要看接线分析的行感性（－5～55）的结果，另外三行的分析结果无效；图中接线判断中的“正”表示电压是正相序，如为逆相序应显示“负”；“Ua Ub Uc”表示电压接线是应为“Ua Ub Uc”的位置上所接的是“Ua Ub Uc”电压接线正确；“＋Ia ＋Ic”表示电流接线应为“Ia Ic”的位置上所接的是“Ia Ic”相别正确，“＋”表示极性也都是正确的；更正系数为“1”表示接线正确，电能计量值不需更正，如果接线不正确的情况下结果中会给出具体的补偿系数（根据不同种类的接线错误可能为数值，也可能为公式）。
