聊城介质损耗测试仪反复进行多次测量，经过排序选择一个中间结果。测量结束，测量电路发出降压指令变频电源缓速降压到0。三、主要技术参数1、高压输出： 0.5 ～10kV，每一档增加500V，共有二十档，容 量：1500VA2、准 确 度： tgδ: ±(读数＊1％＋0.06％)Cx: ±(读数＊0.5％＋5PF)3、分 辨 率： tgδ：0.001％ Cx：0.001pF4、测量范围： 0.001％ ＜ tgδ ＜ 内施高压：3pF～60000pF/10kV 60pF～1μF/0.5kV外施高压：3pF～1.5μF/10kV 60pF～30μF/0.5kV5、具有CVT变比测量功能，可测量CVT变比、极性和相位误差。CVT变比测量：变比测量精度：±读数×1％ 变比测量范围：10～99999相位测量精度：±0.1°??????? 相位测量范围：0～359.9° 6、电 源： AC 220V士10％ 50士1Hz7、测量方式：a.单频：45Hz、50Hz、55Hz、60Hz、65Hzb.异频：45/55Hz、55/65Hz、47.5/52.5Hz 自动双变频 8、谐波适应： ≤3％9、使用条件： -15℃－50℃ 相对湿度＜80％ 10、外型尺寸： 460（L）×345（W）×345（H）11、重 量： 35 kg四、仪器面板1、控制面板图（图 2）及高压背板图（图3）图(2)图（3）CX试品输入：正接线时输入试品电流，正接线时芯线（红夹子）接试品低压信号端，如果试品低压端有屏蔽极可接屏蔽线（黑夹子），无屏蔽时，可悬空。反接线时，CX试品输入线不接或悬空。测量接地：它同外壳连在一起，在正、反两种测量过程中，仪器都应可靠独立接地。应仔细检查接地导体不能有油漆或锈蚀，否则应将接地导体刮干净，并保证零电阻接地。接地不良可能引起误差或数据波动，严重时，呈带高压开路可能引起危险。内高压允许：打开此开关，仪器有高压输出。

聊城介质损耗测试仪高电压介损选“CN50/CN60”方式，需将外接电容参数置入仪器①打开总电源开关（注：内高压开关不要打开，不要接高压线）②按“ENT”键，光标进入“联接方式 □ 正接”，按键，则可调整为“联接方式 □ CN50联接方式 □ CN60”，按“ESC”键退出，再按“ □开始测量 ”，出现如下界面：图14Cn采用科学计数法，如5.000e1＝5.000x10 1 ＝50.00，1.000e2＝1.000x10 2 ＝100.0等范围 0.000e0～9.999e5 (即 0～999900pF)。tgδ 设置范围 0～9.999％。按键 可以修改数值。③设置完毕后按“ESC”键，然后再按“ESC”键，开始测量，显示结果出来后，若需打印结果，按“ENT”键。 4、CVT 自激法测量CVT自激法可按下图接线。如果C1是单节电容，母线不能接地；如果C1是多节电容，母线可接地，C11和C12可用常规正反接线测量，C13和C2用自激法测量。原理接线图:CVT测量图15实际接线图：A：接线盒内末端对地打开，二次接线全部悬空，注意做好记录，做完测试后还原。B：开介损仪总电源和内部高压允许开关。C：将光标移至“联接方式”按“ENT”键。按”或”键，选为“CVT”。按“ESC”键。D：将光标移至“测量电压”选为1KV，按“ESC”键；将光标移至“开始测量”处，按“ENT”键，开始测量等待显示结果。显示结果出来后，若需打印结果，按“ENT”键。E: CVT自激法测量时，可一次接线同时测出C1/C2，无须换线和外接任何配件。CVT自激法可按下图接线见图16注意：只有在CVT测试模式下测C1、C2；在正接或反接法下会损坏CVT！！！CVT测量 图16应注意，高压线应悬空不能接触地面，否则其对地附加介损会引起误差，可用细电缆连接高压插座与CVT试品并吊起。强烈建议使用高压插座使用的高压线用黑色Cx线。

聊城介质损耗测试仪概述介损测试仪，是发电厂、变电站等现场全自动测量各种高压电力设备介损正切值及电容量的高精度仪器。由于采用了变频技术能保证在强电场干扰下准确测量。仪器采用中文菜单操作，微机自动完成全过程的测量。该仪器同样适用于车间、试验室、科研单位测量高压电器设备的tgδ及电容量；对绝缘油的损耗测试、更具有方便、简单、准确等优点。该仪器可用正、反接线方法测量不接地或直接地的高压电器设备，同时可以测量电容式电压互感器的tgδ及主电容C1、C2电容量。仪器内部装备了高压升压变压器，并采取了过零合闸、防雷击等保护措施。试验过程中输出0.5KV～10kV不同等级的高压，操作简单、。本仪器设有以下保护功能：·高压短路保护·CVT过压保护·仪器接地不好保护二、工作原理在交流电压作用下，电介质要消耗部分电能，这部分电能将转变为热能产生损耗。这种能量损耗叫做电介质的损耗。当电介质上施加交流电压时，电介质中的电压和电流间存在相角差Ψ，Ψ的余角δ称为介质损耗角，δ的正切tgδ称为介质损耗角正切。tgδ值是用来衡量电介质损耗的参数。仪器测量线路包括一标准回路（Cn）和一被试回路（Cx），如图1所示。标准回路由内置高稳定度标准电容器与测量线路组成，被试回路由被试品和测量线路组成。

聊城介质损耗测试仪．为保证测量精度，特别当小电容量试品损耗小时，一定要保证被试设备低压端（或二次端）绝缘良好，在相对湿度较小的环境中测量；8．在进行大电容试品实验时，仪器的接地与被试品接地，不应该在同一接地点，以防接地放电时反击电压或者流动波影响仪器的；9．仪器自带有升压装置，应注意高压引线的绝缘距离及人员；10．仪器应可靠接地，接地不好可能引起机器保护或造成危险。11．仪器启动后，除特殊情况外，不允许突然关断电源，以免引起过压损坏设备；12．仪器所配（HVx）专用高压电线虽出厂时已检测合格，但测量时仍需远离人体及低压测试线（Cx）；高压芯线与高压屏蔽线均不允许接地和测试回路的低电位部分。CX输入线的芯线和屏蔽线均不允许接触测试回路的带高压部分。13．仪器应注意防潮，防剧烈振动；14．当现场干扰较大，用单频无法得到确定结果时，应使用异频测量，其它情况应使用单频测量。15．当发出测量指令后，较长时间（1分钟）屏幕上不出现测量结果，有可能是试品电容太大或死机造成，重新开机后降低测量电压再测。16．试品短路将无法测量，仪器自动保护。17．打印机头上方出纸口处伸出一段时，按一下按键停止走纸。打印纸允许往外拉。

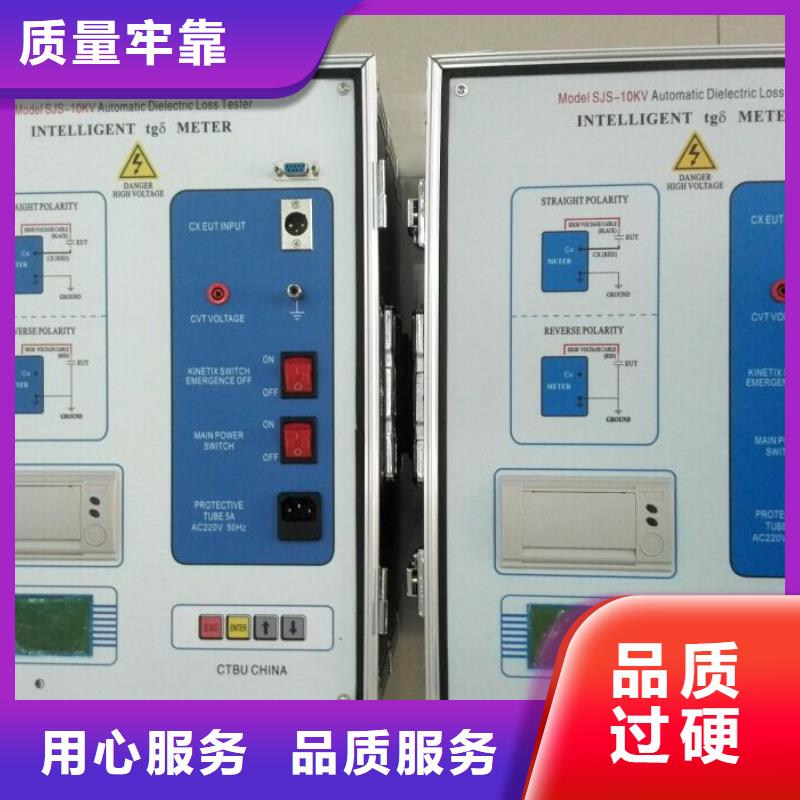

聊城介质损耗测试仪关闭此开关仪器内部无高压产生，亦无高压输出。总电源开关：打开该开关，屏幕显示测量内容。按键盘： 对光标所在处的内容否认时，或者已完成该内容。“ENT”：对光标所在处的内容认同时，可按此键加以确认，并将光标移至它处。“ ”：改变数值或改变正、反接线，单频、异频等内容。屏幕显示：显示菜单、测量信息、测量结果。应避免长时间阳光爆晒。亮度调节：调节屏幕对比度。五、操作说明以测量电力变压器，高压绕阻对低压绕阻及外壳的介损为例。该测量应采用反接法测量，(接线图见反接法)，检查仪器与电力变压器连接正确后，选用异频、10KV电压测量，进行以下操作。①打开总电源开关，仪器屏幕显示如下图4所示图4 开机显示 联接方式 测量电压 ②按“ENT”键，光标进入“测量方式 □ 50 按“ 键则可从“测量方式□ 50D” “测量方式□ 60测量方式□ 60D测量方式□ 45测量方式□ 55测量方式□ 65”间调整频率，按“ESC”键，光标移至首位，再按”键 ，将光标移至下一排“联接方式”前，见图5所示（测量方式：45、50、55、60、65分别代表45Hz、50Hz、55Hz、60Hz、65Hz单频测量，50D代表45/55Hz异频测量，60D代表55/65Hz异频测量）。③按“ENT”键，光标进入“联接方式 □ 正接 ，按 ”键，则可从“联接方式□ 反接联接方式□ CVT联接方式□ CN50联接方式□ CN60联接方式□ V1/V2” 间调整联接方式，按“ESC”键，光标移至首位，再按”键，将光标移至下一排“测量电压”前，见图6所示（联接方式：CVT代表CVT自激法测量，CN50代表外接50Hz高压测试，CN60代表外接60Hz高压测试，V1/V2代表CVT变比测试）。④按“ENT”键，光标进入“测量电压□0.5KV” ，按键，则可从0.51.01.52.02.5……9.5～10KV间调整电压。
