晋城接地电阻测试仪仪器内部结构和测试原理本仪器主要由提供测试电流的异频电源、电流和电压测量电路以及微电脑测控系统组成。仪器通过测量接地装置的电位升高与流入接地装置的电流之比来测量接地阻抗。仪器内部结构如图1所示。异频恒流电源可输出频率为45Hz或55Hz的正弦波测试电流，输出频率受微电脑系统控制。其输出经过隔离后通过仪器面板上的E、C两个端子输出。电压放大器为一个高输入阻抗放大器，它将P1、P2两端的电压放大后送给滤波器。电流放大器将从电流互感器取得的电流信号进行放大后送给滤波器。滤波器用于滤除干扰信号，只允许45Hz和55Hz信号通过。A/D转换器用于将电压和电流信号转换为数字信号以便微电脑系统进行分析处理。用户启动接地阻抗测量后，仪器首先开启异频电源使之输出频率为45Hz的电流，待电流稳定之后，微电脑系统通过A/D转换器取得电压和电流波形数据，进行数字滤波后计算出电压V45和电流I45及其相位差再进一步计算出阻抗Z45、电阻分量R45和电抗分量X45。然后，切换异频电源的输出频率为55Hz，经过同样的步骤后可计算出阻抗Z55、电阻分量R55和电抗分量X55。取Z45 和Z55的平均值作为工频接地阻抗Z50。，关闭异频电源，通过液晶屏显示测量结果。因此阻抗测量时，仪器测量的是两电压输入端P1、P2之间的电压与电源输出电流之比。

<晋城>天正华意电气设备有限公司

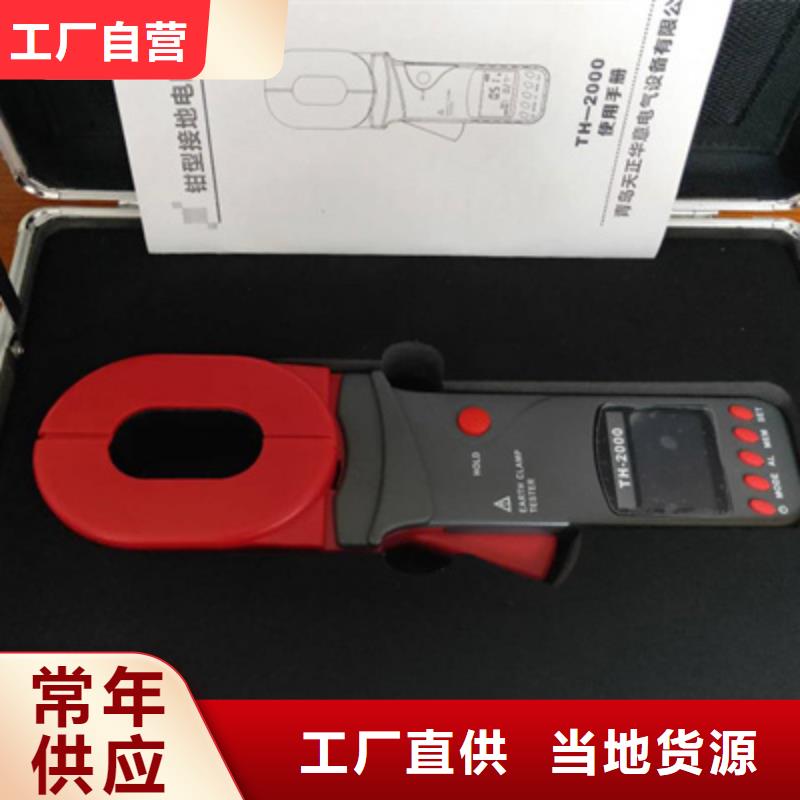

晋城接地电阻测试仪感谢您购买了本公司的钳形接地电阻仪，为了更好地使用本产品，请一定：——详细阅读本用户手册。——遵守本手册所列出的操作注意事项。?任何情况下，使用本钳表应特别注意。?注意本钳表所规定的测量范围及使用环境，禁止钳测动力线。?注意本钳表面板及背板的标贴文字。?开机前，扣压扳机一两次，确保钳口闭合良好。?开机时，不要扣压扳机，不能钳任何导线。?正常开机，显示“OL Ω”符号后，才能钳测被测对象。?钳口接触平面必须保持清洁，不能用腐蚀剂和粗糙物擦拭。?避免本钳表受冲击，尤其是钳口接合面。?危险场合，强烈选用本公司的防爆型钳形接地电阻仪。?防爆型产品，在危险场所内严禁拆卸和更换电池。?本钳表在测量电阻时钳头会发出连续的轻微“嗡--”声，这是正常的，注意区别报警的“嘟--嘟--嘟--”声。?测量导线电流不要超过本钳表的上量限。?长时间不用本钳表，请取出电池。?拆卸、校准、维修本钳表，必须由有授权资格的人员操作。?由于本钳表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。?本用户手册中标有“＊”的内容仅限于C型。二．简介系列钳形接地电阻仪是我公司技术研发团队对技术品质的卓越追求，通过不断创新完善，对老款产品的彻底升级。其性能主要体现在：具有RS232接口功能，实现测试数据上传电脑，软件监控（选配）。突破开机长时间自检等待，开机立即进入测试。突破继电器自检方式，采用先进的算法及数字集成处理技术。突破老款产品笨重的问题，更加符合手持仪表的特性。全新外观设计，面板6键操作，性能直通。增加了声光报警功能，“嘟--嘟--嘟--”报警声。增加了干扰信号识别指示功能，“嘟--嘟--嘟--”声提示。测量范围增加到0.01Ω-1200Ω。存储数据99组，功耗更低，启动、工作电流小于50mA。系列钳形接地电阻仪广泛应用于电力、电信、气象、油田、建筑及工业电气设备等的接地电阻测量、回路电阻测量。在测量有回路的接地系统时，不需断开接地引下线，不需辅助电极，快速。能测量出用传统方法无法测量的接地故障，能应用于传统方法无法测量的场合，因为XRD系列钳形接地电阻仪测量的是接地体电阻和接地引线电阻的综合值。

晋城接地电阻测试仪电阻测量原理XRD系列钳形接地电阻仪测量接地电阻的基本原理是测量回路电阻。见下图。钳表的钳口部分由电压线圈及电流线圈组成。电压线圈提供激励信号，并在被测回路上感应一个电势E。在电势E的作用下将在被测回路产生电流I。钳表对E及I进行测量，并通过下面的公式即可得到被测电阻R。R＝E/I2． 电流测量原理C＋型钳形接地电阻仪测量电流的基本原理与电流互感器的测量原理相同。见下图。被测量导线的交流电流I，通过钳口的电流磁环及电流线圈产生一个感应电流I1，钳表对I1进行测量，通过下面的公式即可得到被测电流I。其中：n为副边与原边线圈的变比系数。八．接地电阻测量方法1．多点接地系统对多点接地系统（例如输电系统杆塔接地、通信电缆接地系统、某些建筑物等），它们通过架空地线（通信电缆的屏蔽层）连接，组成了接地系统。见下图。当用钳表测量时，其等效电路如下：其中：R1为预测的接地电阻。R0为所有其它杆塔的接地电阻并联后的等效电阻。虽然，从严格的接地理论来说，由于有所谓的“互电阻”的存在，R0并不是通常的电工学意义上的并联值（它会比电工学意义上的并联值稍大），但是，由于每一个杆塔的接地半球比起杆塔之间的距离要小得多，而且毕竟接地点数量很大，R0要比R1小得多。因此，可以从工程角度有理由地假设R0＝0。这样，我们所测的电阻就应该是R1了。多次不同环境、不同场合下与传统方法进行对比试验，证明上述假设是完全合理的。2．有限点接地系统这种情况也较普遍。例如有些杆塔是5个杆塔通过架空地线彼此相连；再如某些建筑物的接地也不是一个独立的接地网，而是几个接地体通过导线彼此连接。在这种情况下，如果将上图中的R0视为0则会对测量结果带来较大误差。出于与上述同样的理由，我们忽略互电阻的影响，将接地电阻的并联后的等效电阻按通常意义上的计算方法计算。这样，对于N个（N较小，但大于2）接地体的接地系统，就可以列出N个方程：其中：R1、R2、…….RN是我们要求得的N个接地体的接地电阻。R1T、R2T、……RNT分别是用钳表在各接地支路所测得的电阻。这是一个有N个未知数，N个方程的非线性方程组。它是有确定解的，但是人工解它是十分困难的，当N较大时甚至是不可能的。

<晋城>天正华意电气设备有限公司
晋城直流接地电阻测试仪

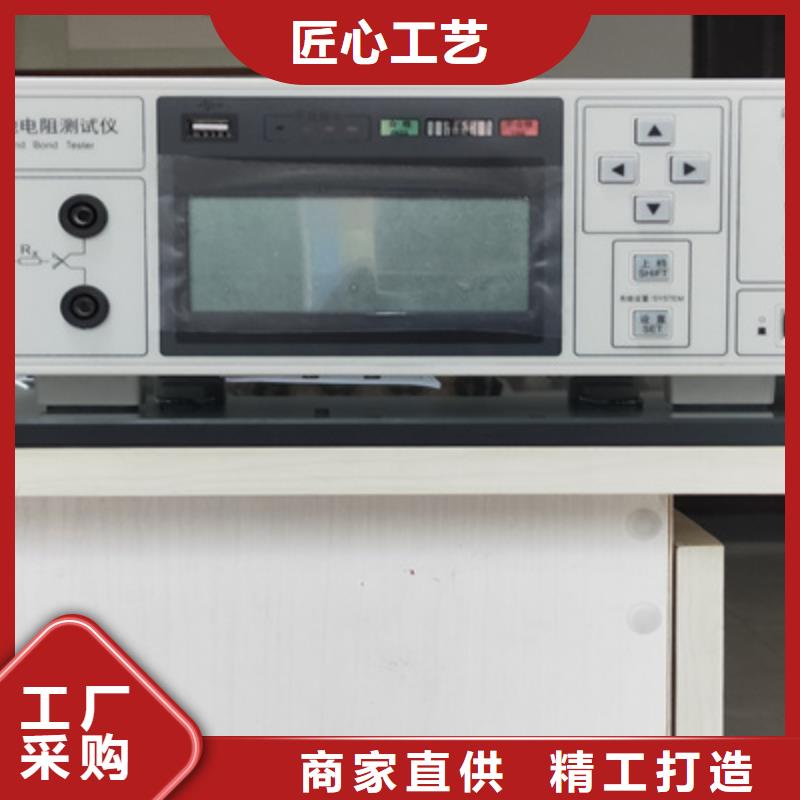

晋城接地电阻测试仪 产品概述接地导通电阻测试仪，具有恒流1A～32A输出，可测2000mΩ范围内的接地电阻。具有同类仪器的分辨率：0.1mΩ及2.0％的准确度。本仪器将优越的性能和简便的操作结合在一起，既适用生产现场流水线测试检测的需要，又能满足实验室高准确度测量的要求。仪器具有遥控接口和RS-232/485串行通讯接口，可实现仪器与计算机的通讯及自动化测试。本机所提供的测试线路符合“GB4706.1家用或类似用途电器的性能检测原理通用要求”、“GB4706.2-GB4706.16、GB5956、GB7251.1-2005 低压成套开关设备或控制设备的要求”。采用模块化硬件板组设计，标准化板卡接口，能够更好的控制质量，提高产品维护性能，从而提高产品的综合质量。采用大功率输出电源，使输出负载能力进一步加强。用户可设置多组数据，并使得用户数据得以保存。第二章 安装与储运2.1 选择测试仪安装位置（1）远离易燃、易爆、易腐蚀介质，如酒精、稀释剂、硫酸等；（2）远离热源、避免日晒：必须避免温度急剧变化，温度急剧变化会使水汽凝结于机器内部；注意：当凝结水珠现象出现时禁止使用本测试仪。（3）远离锅炉、加湿器、水源、强电干扰源等；远离明显的震动和冲击；（4）工作环境洁净、无粉尘、通风良好。2.2 拆封和检查本机使用一个内部用泡棉保护的纸箱包装。如果收到时，包装箱有破损，请检查仪器的外观是否有形变、刮伤、或板损坏等，如有损坏，请立即通知青岛天正华意电气设备有限公司，并保留包装箱和泡棉，以便了解损坏发生的原因。我们的服务中心会为您修复或更换新机。在未通知青岛天正华意电气设备有限公司前，请不要立即退回产品。为了防止意外触电发生，请不要自行打开机盖。如果机器有异常发生，请寻求青岛天正华意电气设备有限公司予以维护。用户收到测试仪后，请按照装箱清单核对仪器型号、仪器附件及随机文件等。若包装箱中的物品与装箱清单所列内容不符，请与青岛天正华意电气设备有限公司销售经理联系。2.3 检查输入电源和保险丝本机使用AC220V±10％，50/60HZ±5％的单相电源，同时必须使用正确规格的保险丝(F5A)。在更换保险丝前，必须关闭输入电源，拔下电源线，以避免危险。在接上工作电源前，必须先确认所使用的电源插座是否带有地线。本机是使用三芯电源线，当电源线插到具有地线的插座时，即已完成机壳接地。

晋城直流接地电阻测试仪 <晋城>天正华意电气设备有限公司

晋城接地电阻测试仪测试仪 电脑通讯：上位机通讯口5.遥控开关：遥控启动停止，开关量接口 6.报警灯：报警灯接口，选配7.高压端H.V：电压输出的高压端4.3 外部接口本测试仪的后面板上配置有两个9针D型端子座，遥控接口和电脑通信接口提供远程控制信号和通信上传功能。使用时为了能达到效果建议使用原装配件，其引出线的长度以不超过10米为宜。4.3.1 遥控开关接口遥控接口提供两组输入信号和三组输出信号。输入为：启动停止控制信号，1、8脚停止，4、8脚启动（作用同脚踏开关信号，两者为并联结构）。输出为：5、9测试中信号、2、6测试合格信号和3、7测试总不合格信号。4.3.2 RS232/485通讯口（电脑通讯口）测试仪带有RS-232C和RS485两种串行通讯接口供用户选用，默认配置为RS232C接口。在本公司提供支持下，通过RS-232C或RS485接口与上位机发送数据并由上位机完成相应操作。接口定义如下图所示：（1）RS-485通讯口2）RS-232通讯口第五章 操作说明

晋城接地电阻测试仪测试仪接地注意：在接上工作电源之前，必须保证本测试仪已经良好接地。本系列测试仪有两种接地方式：(1)、电源线接地：本机使用三芯电源线，当电源线插到具有地线的插座时，即完成机壳接地。(2)、通过后面板上的接线端子接地：通过测试仪隔离电源输入板上的接地端子接地，2.5 操作、存储、运输环境操作环境温度：0～40℃ 操作相对湿度：20～80％RH 40℃存储环境温度：-40℃到55℃； 存储相对湿度：20～80％RH 40℃请保留所有的原始包装材料，如果仪器返回维修，请用原始包装材料包装，且提前与青岛天正华意电气设备有限公司客服中心联系。送修时，请务必将电源线和测试线等全部附件一起送回，并请注明故障现象。另外，请在包装上注明“易碎品，请小心搬运”等字样。如果无法找到原始包装材料来包装，请按照下列说明来包装：（1）先用塑料布将仪器包好，仪器置于可以承受100千克力的木箱或多层纸箱中；（2）先用厚泡沫塑料保护仪器前面板，再用可防震的材料填充仪器周围，厚度大约为70-100mm。第三章 技术指标3.1 整机规格工作电源 AC 220V±10％，50/60HZ±5％整机空载功耗 ＝3A ±(1％读数值＋2个字)电阻归零 0-100 mΩ测试时间设置范围 0.0-999.9S 0＝持续输出时间分辨率 0.1S时间精度 ±（0.1％设定值＋0.05s）注意：（1）以上各技术参数为标准配置。测量精度为计量精度，计量时需满足计量条件且不加测试盒等辅助配件。（2）以上测试项目可根据用户需要进行配置，不同型号规格仪表测试功能会有差异。（3）用户的特殊要求参考双方签署的技术协议，本用户手册不作修改。

晋城直流接地电阻测试仪

晋城接地电阻测试仪导体电阻测量 4、地电压测量测量接线如图一，拨掉C1插头，E、P1间的插头保留，启动地电压（EV）档，指示灯亮，读取表头数值即为E、P1间的交流地电压值。5、测量完毕按一下电源“OFF”键，仪表关机。四、注意事项1、存放保管本表时，应注意环境温度湿度，应放在干燥通风的地方为宜，避免受潮，应防止酸碱及腐蚀气体。2、测量保护接地电阻时，一定要断开电气设备与电源连接点。在测量小于1Ω的接地电阻时，应分别用专用导线连在接地体上，C2在外侧P2在内侧如图四所示：3、测量大型接地网接地电阻时，不能按一般接线方法测量，可参照电流表、电压表测量法中的规定选定埋插点。4、测量地电阻时反复在不同的方向测量3～4次，取其平均值。5、本仪表为交直流两用，不接交流电时，仪表使用电池供电，接入交流时，优先使用交流电。6、当表头左上角显示“←”时表示电池电压不足，应更换新电池。仪表长期不用时，应将电池全部取出，以免锈蚀仪表。

晋城接地电阻测试仪如果钳表的测量值大于允许值，请按单点接地进行测量。3．建筑物防雷接地系统的应用建筑物的接地极如互相独立，各接地极的接地电阻测量见下图。4．加油站接地系统的应用在爆炸性气体环境下，如加油站、油田、油槽等设备必须使用防爆型产品。根据JJF2-2003《接地式防静电装置检测规范》，加油站主要需测试如下设施的接地电阻及连接电阻。测试时使用的仪器必须满足GB3836-2000《爆炸性气体环境用电气设备》的要求。序 号 检测项目技术要求油罐接地电阻≤10Ω2 装卸点接地电阻 ≤10Ω3 加油机接地电阻 ≤4Ω4 加油机输油软管连接电阻 ≤5ΩB型钳表已通过防爆认证。其防爆标志为ExiaⅡBT3。防爆合格证号：CE082010。它可应用于相应的易燃易爆环境中。⑴．储油罐、装卸点接地电阻的测量如上图，在加油站接地系统中，储油罐接地极A与加油机相连接，装卸点接地极C是一个独立的接地极。再找一个独立的接地极作为辅助接地极B（如自来水管等），按三点法用钳表分别测出R1、R2和R3。则可计算出：储油罐接地电阻为： RA＝（R1＋R2-R3）÷2装卸点接地电阻为： RC＝R2-RA辅助地极接地电阻为：RB＝R1-RA注：测R1时，BC、AC间不能有导线连接。测R2、R3时类推。

<晋城>天正华意电气设备有限公司 晋城直流接地电阻测试仪

晋城接地电阻测试仪 产品介绍1、工作原理本表摒弃传统的人工手摇发电工作方式，采用先进的中大规模集成电路，应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。工作原理为由机内DC/AC变换器将直流变为交流的低频恒流，经过辅助接地极C和被测物E组成回路，被测物上产生交流压降，经辅助接地极P送入交流放大器放大，再经过检波送入表头显示。借助倍率开关，可得到三个不同的量限：0～2Ω，0～20Ω，0～200Ω。0～2000Ω需要定制2、使用范围本表适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值；本表还可测量土壤电阻率及地电压。3、主要特点· 结构上采用高强度铝合金作为机壳，电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器，使仪表有较好的抗干扰能力。· 采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量。· 允许辅助接地电阻在0～2KΩ（RC），0～40KΩ（RP）之间变化，不致于影响测量结果。·本仪表不需人工调节平衡，3(1/2)位LCD显示，除测地电阻外，还可测低电阻导体电阻、土壤电阻率以及交流地电压。·如若测试回路不通表头显示“1”代表溢出，符合常规测量习惯。

晋城接地电阻测试仪 仪器用途本仪器适用于中小型变电站、风力发电系统的升压站、光伏电站、电铁牵引站、输电线路杆塔等接地装置的交接验收试验，已运行接地装置的性（例行）试验，与防雷有关的接地装置试验。仪器由于采用了独特的变频抗干扰技术，从而有效解决了接地网测试的关键技术难题测试时可选择接近于工频的异频试验电流（45Hz/45Hz或49Hz/51Hz）进行测试，并应用数字信号分析和滤波技术等，有效剔除了外界干扰信号（包括工频、谐波、高频、以及直流分量等成分），从而大大提高了接地网阻抗的测试精度。仪器内部自带大容量可充电锂电池组和逆变模块/DDS数字合成调频功率电源保证输出标准正弦波波形，将试验电源加在测量回路中，利用的数字滤波器对采样序列滤波、高频测量，去掉工频50Hz干扰信号以及工频谐波信号，使仪器实现高精度、准确可靠的测量测量结果由大屏幕液晶显示，自带微型打印机可打印测试结果。引用文件(1) GB/ 50150－2016《电气装置安装工程电气设备交接试验标准》(2) GB/T50065-2011交流电气装置的接地设计规范(3) GBT 50064-2014 交流电气装置的过电压保护和绝缘配合》(4) GB 50169-2006《电气装置安装工程接地装置施工及验收规范》(5) DL/T 887-2004 《杆塔工频接地电阻测量》(6) DL/T 475-2017《接地装置特性参数测量导则》

晋城直流接地电阻测试仪

晋城接地电阻测试仪开机注 意开机时，不能扣压扳机，不能张开钳口，不能钳任何导线开机完成，显示“OLΩ”后，才能扣压扳机，打开钳口，钳被测导线开机前，扣压扳机一两次，确保钳口闭合良好开机时，要保持钳表的自然静止状态，不能翻转钳表，不能对钳口施加外力，否则不能保证测量的准确度按POWER键开机，首先自动测试液晶显示器，其符号全部显示，见图1，同时，仪表自动校准，开机完成后显示“OLΩ”，自动进入电阻测量模式，见图2，若没有正常开机自校准，仪表会显示“Er”符号，表示开机出错， 开机出错需检查原因再重新开机。如果开机自检后未出现“OLΩ”，而是显示一个较大的阻值，见图4。但用测试环检测时，仍能给出正确的结果，这说明钳表仅在测大阻值时（如大于100欧）有较大误差，而在测小阻值时仍保持原有准确度，用户仍可放心使用。2．关机钳表在开机后，按POWER键关机。钳表在开机5分钟后，液晶显示屏进入闪烁状态，闪烁状态持续30秒后自动关机，以降低电池消耗。在闪烁状态按POWER键可延时关机，钳表继续工作。在HOLD状态下，需先按HOLD键退出HOLD状态，再按POWER键关机。在设定报警临界值状态下，需先按POWER键或按AL键3秒退出设定报警临界值状态，再按POWER键关机。

晋城接地电阻测试仪 长钳头:65×32mm2. 圆钳头:Φ32mm 扳机：控制钳口张合4. HOLD键：锁定/解除显示/存储5. POWER键：开机/关机/退出/组合数据6. MEM键：数据查阅键/组合数据7. AL报警功能键：报警功能开启/关闭/报警临界值设定8. 电阻测量切换键Ω/右箭头键9. ＊电流测量切换键A/左箭头键1液晶显示屏注仅限于C型。液晶显示1．液晶显示屏⑴.报警符号 电池电压低符号存储数据已满符号 数据查阅符号⑸. 2位存储数据组编号数字 电流、电压单位符号 电阻单位符号 ⑻.杂讯信号 数据锁定符号.钳口张开符号 .直流DC符号 十进制小数点 ⒀.4位LCD数字显示 交流AC符号2．特殊符号说明⑴. 钳口张开符号，钳口张开时，该符号显示。此时，可能人为扣压扳机；或钳口已严重污染，不能再继续测量。Er”开机出错符号，可能开机时扣压扳机或钳口已张开。⑶. 电池电压低符号，当电池电压低于5.3V，此符号显示，此时不能保证测量的准确度，应更换电池。⑷. “OL Ω”符号，表示被测电阻超出了钳表的上量限。⑸. “L0.01Ω”符号，表示被测电阻超出了钳表的下量限。＊⑹. “OL A”符号，表示被测电流超出了钳表的上量限。⑺. 报警符号，当被测量值大于设定报警临界值时该符号闪烁显示，同时仪表发出间歇“嘟--嘟--嘟--”声。⑻. MEM存储数据已满符号，内存数据已满99组，不能再继续存储数据，MEM符号闪烁。⑼. MR查阅数据符号，在查阅数据时显示，同时显示所存数据的编号NOISE符号，当被测试接地回路有较大干扰电流时此符号闪烁显示，同时仪表发出“嘟--”提示声。此时不能保证测试的准确性。注：仅限于C型。3．显示示例⑴．钳口处于张开状态，不能测量开机出错指示Er(Error)被测回路电阻小于0.01Ω被测回路电阻为：5.1Ω⑸．被测回路电阻为：1Ω锁定当前测量值：2.1Ω自动存储为第08组数据⑹．查阅存储的第26组数据被测回路电阻为：0.028Ω＊报警功能启动，被测电流超过设定报警临界值电池电压低显示，此时不能保证测量的准确度被测量的电流为：8.40A锁定当前显示值作为第37组数据存储当前锁定值⑻．查阅所存第08组数据被测量的电阻为：30.0Ω此数据是在有很大干扰信号时测得

晋城接地电阻测试仪如果钳表的测量值大于允许值，请按单点接地进行测量。3．建筑物防雷接地系统的应用建筑物的接地极如互相独立，各接地极的接地电阻测量见下图。4．加油站接地系统的应用在爆炸性气体环境下，如加油站、油田、油槽等设备必须使用防爆型产品。根据JJF2-2003《接地式防静电装置检测规范》，加油站主要需测试如下设施的接地电阻及连接电阻。测试时使用的仪器必须满足GB3836-2000《爆炸性气体环境用电气设备》的要求。序 号 检测项目技术要求油罐接地电阻≤10Ω2 装卸点接地电阻 ≤10Ω3 加油机接地电阻 ≤4Ω4 加油机输油软管连接电阻 ≤5ΩB型钳表已通过防爆认证。其防爆标志为ExiaⅡBT3。防爆合格证号：CE082010。它可应用于相应的易燃易爆环境中。⑴．储油罐、装卸点接地电阻的测量如上图，在加油站接地系统中，储油罐接地极A与加油机相连接，装卸点接地极C是一个独立的接地极。再找一个独立的接地极作为辅助接地极B（如自来水管等），按三点法用钳表分别测出R1、R2和R3。则可计算出：储油罐接地电阻为： RA＝（R1＋R2-R3）÷2装卸点接地电阻为： RC＝R2-RA辅助地极接地电阻为：RB＝R1-RA注：测R1时，BC、AC间不能有导线连接。测R2、R3时类推。
