揭阳电能质量分析仪工作条件装置必须在制造商规定的工作条件下工作。必须要考虑的技术要求有：仅供室内使用。避免将本仪表置于水和液体中。尽量将仪表置于清洁无尘的地方。避免将本仪表置于温度过高或过底的环境中。仪表和附件应在制造厂包装条件下，于室内贮存其环境温度为0－40℃，相对湿度为30％－80％，且在空气中不应含有足以引起腐蚀的有害物质电源的电压和频率。通风和粉尘装置依靠后面板的通风孔进行强制通风。将装置放置于水平的平面，并在装置周围留出100 mm（4″）的孔隙时，一般即可获得充足的空气流通。由于发生过热会损坏装置，因此要注意避免阻碍装置后面的气流。装置的设计满足IP4X 的要求，技术指标满足污染等级II 环境下的应用，这种环境在短时间的轻度凝结条件下不具有传导性。当发生凝结现象时，请勿使用装置。在更加严重的粉尘或潮湿条件下请勿使用装置。清洁请在清洁之前确保先后断开装置信号线和电源线。可使用潮湿的无绒布清洁装置面板和外壳。切勿将水渗入装置内部。·请不要将本装置交由非专业人员使用和玩耍，以免出现事故和造成不应有的损坏。·插拔脉冲输出输入线以及通讯线插头时，请勿用力拉线，手指贴在插头上拔线。·装置使用时，需要预热5~10分钟

揭阳电能质量分析仪 CT变比”界面在此功能下，进行低压CT的变比和角差测试。图中可见：屏幕中提示出一次电流和二次电流测试应使用的钳表分别为：一次用C相中号钳表，二次用A相的5A小号钳表。钳表不能用错，注意一次电流必须用中号钳表或大号钳表进行测量，否则可能会超过仪器的电流量程。在参数设置中应按照一次电流所使用的钳表量程来设置。下方分别显示出一次电流、二次电流、实测变比9．“历史数据”界面图十、历史数据界面历史数据界面如右图所示。按F1键查看某一历史时刻的电气参数，包括：各相电压、电流，零序电压、电流，正序电压、电流，负序电压、电流，电压、电流的不平衡度，各相有功功率、无功功率，总有功功率、无功功率，频率、总功率因数，各相电压电流之间相位夹角及各相功率因数。按F2键查看1~16次电压和电流畸变率和谐波，按F3查看17~32次谐波，F4查看33~48次谐波，F5查看49~64次谐波。屏幕下端蓝条为提示行，按↑、↓键逐条浏览历史记录，←、→键快进寻找，退出键返回主菜单。

揭阳电能质量分析仪 天正华意电气依托企业文化的精神张力，大力吸纳高素质的人才精英。公司拥有一支创新性高、凝聚力强、充满朝气的员工队伍，公司注重产、学、研相结合的发展模式，依托国内高校的科研优势，为产品的持续创新注入不竭动力。公司始终以“做的电学计量检测产品”为核心价值，以“服务用户需求“为中心，希望通过专业水平和不懈努力，为更多的用户提供更优质、更科学的产品和服务。以满足中国电力及计量行业日益增长的需求为战略目标，以与客户和所有合作伙伴互利互赢为价值观。公司设有的业务职能机构、完善的服务体系，能及时为用户提供专业的技术支持和热情周到的服务。怀着对用户与合作伙伴的感恩之情，天正华意电气公司本着”以技术为核心，以用户需求为己任“的经营理念，以”人无我有，人有我优“的产品研发理念，潜心耕耘，力争百尺竿头更进一步，为我国的电力计量检测事业发展尽绵薄之力。“青岛天正华意电气、一心一意”把进的技术用于产品，用完善的服务满足用户需求是每一位昂立人追求的目标和动力的源泉！

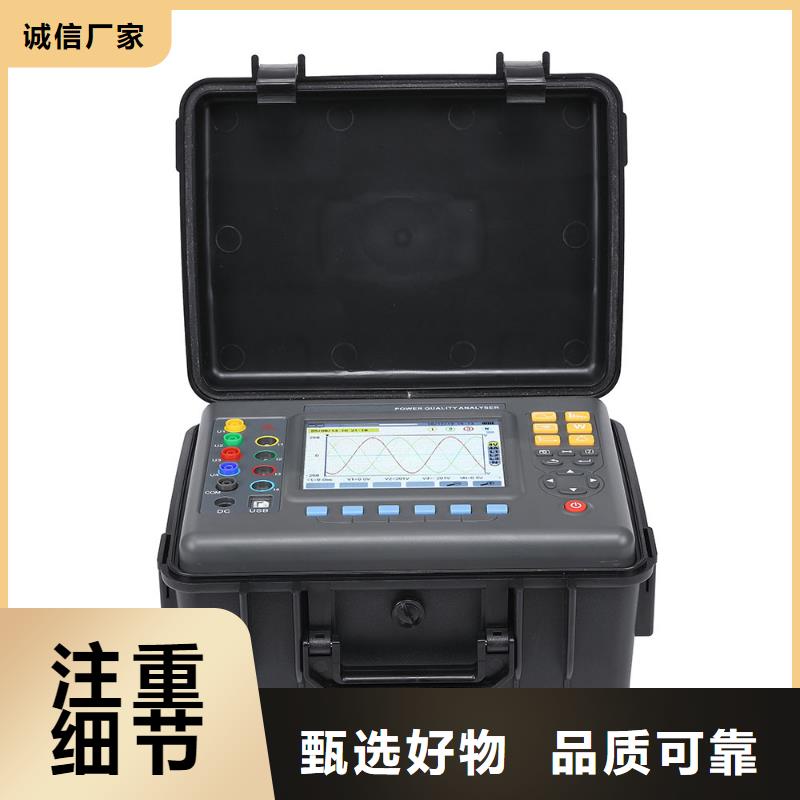

揭阳电能质量分析仪 我公司设计研发的电能质量分析仪是一种集电能质量分析、电参量测试、电力矢量分析为一体的多功能测试仪器。该仪器支持50Hz/60Hz电网工频系统测量，它可记录分析现场的谐波、电压、电流、频率、波动、闪变、电压骤升骤降、功率和三相不平衡等所有电能质量参数，具备高级电能质量测量功能，同时提供了专业的上位机分析软件进行二次分析，为用户提供准确的电力故障诊断分析。配备高精度、高线性度的电压互感器和钳形电流互感器，使仪器对各种参量的测量精度很高，同时现场接线简便。采用进口大屏幕彩色液晶作为显示器，触摸屏操作，中文操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。仪器内置大容量掉电不丢失数据存储器，可将现场测试数据海量保存，为上位机软件的分析提供可靠的现场数据。

揭阳电能质量分析仪 波形显示”界面图八、波形显示界面波形显示界面如右图所示。在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为A、B、C三相所有的电压电流的波形 用↑、↓键来切换不同的相别；可切换为A相电压、电流的波形，B相电压、电流的波形，C相电压、电流的波形，A、B、C三相电压的波形，A、B、C三相电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。7．“矢量分析”界面图九、矢量分析界面矢量分析屏如右图所示，在此屏显示被测装置的实测矢量六角图，同时显示出三相电压（二元件时为两相）、三相电流（二元件时为两相）的矢量关系以及以Ua（二元件时为Uab）为参照的各个量之间的相位角。通过此屏可以直观的判断三相计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的三相四线向量图。按F1键能将屏幕锁定，按F2继续刷新。退出返回主菜单。

揭阳电能质量分析仪波形显示测量部分1、测试目的通过本项目可以显示各参量的波形，了解各参量之间的相位关系（超前或滞后），观察波形的畸变情况，分析畸变产生的原因，PT和CT有无过负荷的情况。2、测试方法根据被测设备的接线方式的不同而进行不同的接线：三相四线接线方式的设备按照图十四进行接线；三相三线接线方式的设备按照图十五进行接线。接好线后进入“波形显示界面”进行测试。（四）、频谱分析测量部分1、测试目的本功能用来显示各相电压参量、各相电流参量1－50次谐波含量的柱状图以及各参量（1－64次）谐波的含量百分比，总谐波失真度等指标，以此来判断该相电压或电流电能质量的好坏。2、测试方法根据被测设备的接线方式的不同而进行不同的接线：三相四线接线方式的设备按照图十四进行接线；三相三线接线方式的设备按照图十五进行接线。接好线后进入“频谱分析界面”进行测试。

揭阳电能质量分析仪 不平衡度测量部分1、测试目的本功能用来显示各分相电压幅值和3倍零序电压3U0、零序电压U0、正序电压U1、负序电压U2、电压不平衡度数值＃u；各分相电流幅值和3倍零序电流3I0、零序电流I0、正序电流I1、负序电流I2、电流不平衡度数值＃i。以此来评价电压、电流不平衡对供电质量的影响。2、测试方法具体接线方式按照图十八进行接线：图十八、不平衡度测试接线图用黄色导线联接被测设备的A相电压和仪器的A相电压端子、绿色导线联接被测设备的B相电压和仪器的B相电压端子、红色导线联接被测设备的C相电压和仪器的C相电压端子；三只钳形电流互感器用来测量被测设备电流的A、B、C三相，接好线后进入“不平衡度”屏查看测量结果。六、电池维护及充电仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。

揭阳电能质量分析仪工作条件装置必须在制造商规定的工作条件下工作。必须要考虑的技术要求有：仅供室内使用。避免将本仪表置于水和液体中。尽量将仪表置于清洁无尘的地方。避免将本仪表置于温度过高或过底的环境中。仪表和附件应在制造厂包装条件下，于室内贮存其环境温度为0－40℃，相对湿度为30％－80％，且在空气中不应含有足以引起腐蚀的有害物质电源的电压和频率。通风和粉尘装置依靠后面板的通风孔进行强制通风。将装置放置于水平的平面，并在装置周围留出100 mm（4″）的孔隙时，一般即可获得充足的空气流通。由于发生过热会损坏装置，因此要注意避免阻碍装置后面的气流。装置的设计满足IP4X 的要求，技术指标满足污染等级II 环境下的应用，这种环境在短时间的轻度凝结条件下不具有传导性。当发生凝结现象时，请勿使用装置。在更加严重的粉尘或潮湿条件下请勿使用装置。清洁请在清洁之前确保先后断开装置信号线和电源线。可使用潮湿的无绒布清洁装置面板和外壳。切勿将水渗入装置内部。·请不要将本装置交由非专业人员使用和玩耍，以免出现事故和造成不应有的损坏。·插拔脉冲输出输入线以及通讯线插头时，请勿用力拉线，手指贴在插头上拔线。·装置使用时，需要预热5~10分钟

揭阳电能质量分析仪 变送器在主界面点击变送器按钮进入变送器检定设置界面（如图13所示）：图13 变送器检定设置界面进入变送器检定设置界面，可以在此界面设置参数，选择直流或交流类型的变送器，再选择输出类型，，然后设置变送器的输入输出电压电流量程等等参数，选择检定方案，此方案为系统设置里面设置的检定方案，具体去看6.1，然后点击下一步，进入检定界面（如图14所示）。图14 变送器自动检定界面1图15 变送器自动检定界面2图16 变送器自动检定界面3在检定界面可以点击数据查看可查看所选择检定方案（如图15所示），点击自动检定，系统将按照检定方案来检定一个个设置好的检定点（如图16所示），然后系统会读取输出的实测值，接着计算出误差，检定完成可以按保存按钮来实现数据的保存。图17 变送器手动检定界面点击手动检定进入手动检定界面（如图17所示），可以在此界面检定单个检定点，在检定过程中可修改检定参数。图18 变送器记录查看界面图19 变送器数据显示界面在变送器检定设置界面，点击数据查看进入记录查看界面（如图18所示），可通过方向键或者点击来选择要查看的记录，然后点击查看，进入数据展示界面（如图19所示），可查看之前自动检定保存的记录，在此界面可以删除之前记录的数据。

揭阳电能质量分析仪 变电站名：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。输入方法为：按确认键使内容变成红色，再按相应的键输入内容，完成后再按确认键结束。?线路名称：指被测线路的编号。与“变电站名”一起用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。输入方法为：按确认键使数字变成红色，再按相应的键输入内容，完成后再按确认键结束。?文件名称：指记录存储的文件名称。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入，文件的扩展名不用输入，程序将自动加上。?存储速率：指对测试数据保存的时间间隔，小间隔为1分钟、间隔为5分钟。通过←、→键在几种方式间进行切换，选定到所需间隔时间。?开始存储：指存储功能设置开关。当选择 “是”时存储功能打开，自动开始存储数据；当选择“否”时存储功能关闭，停止存储数据。按确定键可进入相应设置，按退出键返回主菜单。

揭阳电能质量分析仪 无论交流电源的终连接是何种形式，都要保证保护地/接地线的连接先于交流电源火线和零线的连接。如果因为某种原因不能在连接交流电源火线和零线之前连接保护地/接地线，或者输出端子会被连接到潜在的带电危险电路，装置后面板上单独的保护地/接地连接就必须被连接到合适的保护地/接地端。电源线和电源的断开电源的断开开关是装置后面板的ON/OFF 开关。即使装置处于工作状态，ON/OFF 开关也应该非常容易接触到。如果不能满足这一条件，操作者则应该很方便地操作电源插头或安装一个很容易操作的电源断开装置。为了避免电击和火灾，请确保电源线没有损坏并且其标称值足以承受电网的熔断容量。如果电源线作为可接触到的断开装置，则其长度不得长于3 米。·警告(1).为了避免电击危险，必须在连接好保护地/接地线之后再将信号连接到装置，并且在断开保护地/接地线之前断开信号。也就是说，只要连接有信号线，就必须连接交流电源线。(2).为了避免人身伤亡，当信号线连接到或怀疑信号线被连接到任何危险的电压或电流源时，请勿将其进行连接或断开。(3).如果使用未经认可的信号连接线，则可能会影响到防护性能。如果信号连接线被损害，则不得使用。每台装置都提供有电压和电流信号线，但是仅适于正确的使用。电流信号线不得连接到装置的电压端子。(4).·请勿在开机盖情况下使用。(5).为避免电击危险，装置不得在开机盖的情况下工作。装置盖能有效防止用户接触到带电部件并且（除非特别说明）只有具有维护和修理资质的人才可将其打开。(6).打开装置盖时可能会露出超过2 kVpk 的电压，在装置断开电源后长达1 分钟的时间内都可能会出现这么高的电压，如果发生故障，时间可能会更长。(7).装置内、外保护接地导体的任何中断都可能会使装置发生危险。严禁故意断开。

揭阳电能质量分析仪?使用本设备需要注意的事项为了保证使用者人身和设备的请仔细阅读以下内容。在使用仪器的过程中请特别注意以下几项事项，只有在以下事项满足的条件下本公司才保证设备具有本使用指南所标称的精度和可靠性，以及对操作者人身的性。? 在仪器上标明的电压、电流输入端子上可能有电压，请勿用手直接接触否则将有被电击的危险，有可能会导致人身损伤，严重时可能导致死亡。? 仪器在工作时要求可靠接地，在设备的背面或侧面有接地标识所示的接地端子，可以用于可靠接大地。设备本身的供电电源端子为三端电源插座，其接地端已经可靠和设备连接，因此如果能保证电源的接地线确实可靠接大地也能确保万一设备出现漏电危险时不危及使用者的人身。? 仪器的电源线请使用带地线的三端电源插头，保证可靠接地。? 如果设备出现故障请及时通知我司维修，未经我司许可禁止打开设备。? 设备没有防水能力，不可以进水。? 未经我司许可，禁止引用本文档所有信息。? 本地的直流高压输出为隔离输出模式，禁止直接接到本机的小信号直流测量的输入上，如果接上有烧坏的内部器件的风险！

揭阳电能质量分析仪矢量波形仪器有独立的交流矢量图显示界面，交流源的幅值、相位一目了然。有独立的波形显示界面，具有示波功能，可以清晰的看到信号的时域波形图，特别是加载了谐波后，可以很直观的反映出谐波的波形图。4.7 三相不平衡度本装置的3路电压、3路电流的幅值、相位都可以独立设置，为方便检测，本装置设定了快捷检定点εU＝2、 εU＝4、 εI＝10、 εI＝30。用户也可以根据实际需要设定其他任意有效的不平衡度值输出。4.8 仪器参数的设置仪器部分参数可以根据用户的使用习惯，技术要求进行设置，有三种无功计算方法选择，“延时法”、“滤波法”、“三角法”，可以设置与PC的通信波特率，按键音的开启/关闭，源输出时，闭环的模式可以选择“基波恒定”、“有效值恒定”两种模式，矢量图有习惯法和三角法两种显示模式。
