怀化变压器绕组变形测试仪安装完毕后，桌面会出现下图所示的软件图标，开始菜单也会出现一个“变压器绕组变形测试仪”的安装目录，里面有软件图标和卸载图标。8.本软件的卸载，选择开始菜单的“变压器绕组变形测试仪”的安装目录，里面的“卸载”，将会出现以下对话框，确认后将进行软件的卸载。9.十一、进入频响法或阻抗法的界面运行软件后先显示一段欢迎界面，然后进入频响法或阻抗法的选择界面，根据需要点击相应的按钮，即可进入频响法或阻抗法的测试界面。十二、频响法PC测试软件的使用界面本仪器除接线外的所有操作均在计算机上完成。检查试验接线正确无误后，启动计算机电源开关，待微机进入正常运行后，再启动主测量单元电源，其电源指示灯应正常显示。如果只对已测量的数据进行分析工作，可不连接和启动主测量单元，只启动计算机就可完成；计算机启动后，双击本仪器执行图标，即进入工作程序。以下介绍软件界面中各个区域的功能。注意：次进入该系统或重新安装该系统，系统将自动进行参数初始化，此时请保持所有仪器电源打开，USB接线无误，该过程可能需要几分钟，请耐心等待。初始化完成后，在以后的使用中将不会出现这个过程。

怀化变压器绕组变形测试仪 测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的A相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对三相Yn形的A相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的B相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔，再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对三相Yn形的B相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Yn的C相上、绿夹子定义为测量钳在‘O’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对三相Yn形的C相测量接线。七、三相Y形测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的A相上、绿夹子定义为测量钳在B相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对三相Y形的B相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的B相上、绿夹子定义为测量钳在C相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对三相Y形的C相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在Y的C相上、绿夹子定义为测量钳在A相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对三相Y形的A相测量接线。

<怀化>天正华意电气设备有限公司 怀化【变压器绕组变形测量仪】行情报价

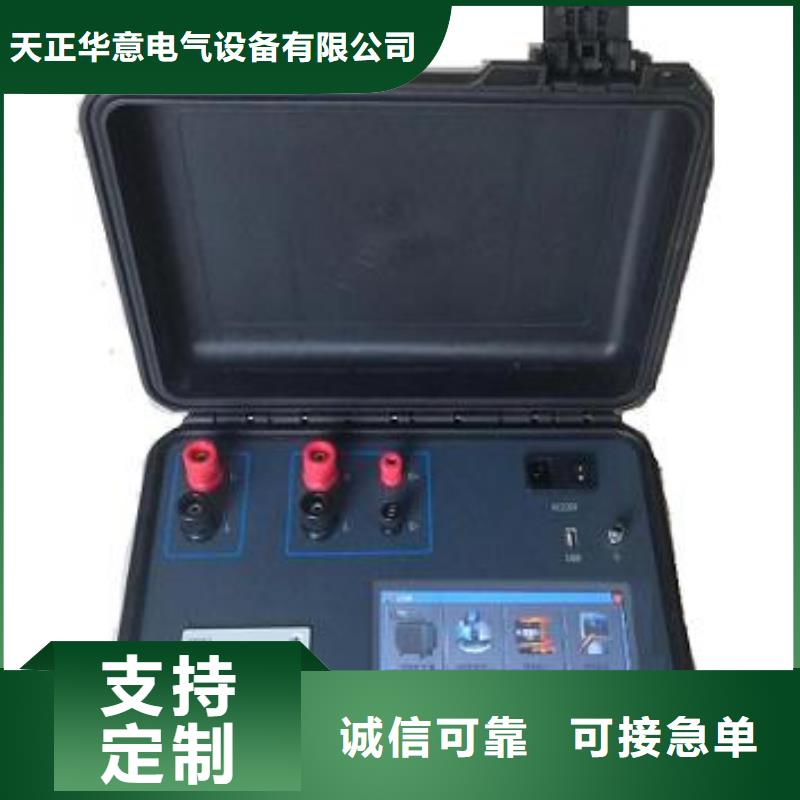

怀化变压器绕组变形测试仪短路阻抗是变压器的重要参数，短路阻抗法是判断绕组变形的传统方法，根据GB1094.5-2008和IEC60076-5:2006规定，短路电抗的变化量是判断变压器绕组有无变形的判据。 测量变压器绕组参数也是检验变压器的制造工艺水平和判断运输过程对变压器绕组有无不良影响的有效手段。低电压短路阻抗试验是鉴定运行中变压器受到短路电流的冲击，或变压器在运输和安装时受到机械力撞击后，检查其绕组是否变形的直接方法，它对于判断变压器能否投入运行具有重要的意义，也是判断变压器是否要求进行解体检查的依据之一。变压器短路阻抗测试仪，适用于电力变压器（单相或三相）出厂、大修、预试以及交接试验中低电压负载阻抗测试。常规试验项目中的基本项目，其原理是在现场对电力变压器进行短路阻抗（％）测试，并与铭牌值或出厂值进行比较，能发现出厂试验后经运输、安装和运行中严重故障电流等所造成的绕组位移、变形等缺陷。本公司自主研发的变压器短路阻抗测试仪用于现场和试验室条件下对35KV级及以上主变压器进行低电压短路阻抗测量的仪器。该仪器设计精巧，性能优越，内部采用型的单片机测试技术及数字信号处理技术，测量数据准确；外部采用7寸触摸彩色液晶显屏，显示中文操作菜单，触摸操作更便捷，同时配备热敏打印机和存储功能，方便数据的打印和存，将所需导出的数据可通过USB转存到计算机；仪器体积小，便于现场使用携带；本仪器输入参数，便可进行单、三相测试并自动计算变压器阻抗误差百分比，测试结果非常直观，是现场测试变压器有无绕组变形的快速测试仪器。二、措施1、使用本仪器前一定要认真阅读本手册，尤其要遵守注意事项的提示；2、本仪器户内外均可使用，但应避开雨淋、腐蚀气体等场所使用。仪表应避免剧烈振动，以免影响测试数据；3、对仪器的维修、护理和调整应由专业人员进行，禁止私自拆卸；4、测试菜单项选择和实际测试项目及接线要一致；5、测试过程中，禁止拆除移动测试夹和关断供电线路；

怀化变压器绕组变形测试仪 测试设置好基本的测试信息后，即可进行频响法的数据测量，点击“START开始” 按钮，系统自动完成频率扫描。在测试过程中，按钮变成“STOP停止”按钮，点击该按钮，则停止当前扫描，在测试过程中，在信号曲线显示区“单击”鼠标，则测试过程暂停，再次点击继续进行。测试完成一项后，改变接线方式，同时改变软件上的设置信息，再次点击按钮，进行下一相的测量，重复以上的操作，直至完成所有的测量项目。在试验过程中，鼠标在测试曲线显示区（A）双击，可以打开测试波形显示区，该区域包括波形显示以及输入电压峰峰值（红色）、响应电压峰峰值（黄色）以及放大倍率和横轴时间信息，该信息主要用于信号研究。

<怀化>天正华意电气设备有限公司 怀化【变压器绕组变形测量仪】行情报价

怀化变压器绕组变形测试仪性能特点1、仪器采用交流220V低压电源，通过手动、自动两种模式对单相、三相变压器的AB、BC、CA绕组施加电流，测量变压器的短路阻抗与铭牌阻抗比较的误差百分比外，还可测量变压器的阻抗、电抗、电阻、电感等值方便用户数据对比，测试结果非常直观；2、仪器可单相测试，也可三相测试；可手动测试，也可自动测试；3、一次性接线，不用倒接测试线便可自动完成三相测试；4、不用外接调压器，便可对被测试品进行测量；5、仪器不仅显示阻抗误差百分比，还显示施加电压、施加电流、测量功率，短路阻抗、短路感抗、绕组电感、短路阻抗电压等值；6、零序阻抗适用于高压侧星形接线带中性点的变压器，仪器可同时测量零序阻抗、零序感抗、零序电阻、零序电感；7、仪器可采用内部电源及外部电源两种供电模式；8、仪器内置7寸彩色触摸液晶屏，中文操作菜单，触摸操作更便捷，同时配置微型打印机可实时打印数据；9、具有RS232接口，可以将测试数据传输到后台；10、本机可存储100条测试记录，数据存储以测试保存时间为索引；11、具有USB接口，可以将测试数据转存到U盘；12、仪器自带时钟功能，时间可自行校准；四、技术指标1、电压测量范围：15V～500V （可定制600V）2、电流测量范围：0.5A～50A3、准确度：电压误差值：＜0.2％；电流误差值：＜0.2％；功率误差值：＜±0.5％( CosΦ＞0.1)；＜±1.0％(0.05＜CosΦ＜0.1)；短路阻抗误差值：＜±0.5％；4、阻抗测量范围：1Ω～200Ω；5、工作电源：AC220V±10％；6、电源频率：50Hz±5Hz；7、工作温度：-10～40℃；8、环境湿度：≤80％RH 无结露；9、外形尺寸：400＊340＊195mm；10、整机重量：13.5kg。

<怀化>天正华意电气设备有限公司
怀化【变压器绕组变形测量仪】行情报价 <怀化>天正华意电气设备有限公司

怀化变压器绕组变形测试仪进入软件后，点击“测量”被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。

<怀化>天正华意电气设备有限公司
<怀化>天正华意电气设备有限公司 怀化【变压器绕组变形测量仪】行情报价
<怀化>天正华意电气设备有限公司 怀化【变压器绕组变形测量仪】行情报价

怀化变压器绕组变形测试仪四、频响法使用特点1.变压器绕组变形测试仪由测量部分及分析软件部分组成，测量部分是高速单片机控制，由信号生成及信号测量组成。测量部分使用USB接口与平板电脑或者笔记本电脑连接。2.在测试过程中仅需要拆除变压器的连接母线，不需要对变压器进行吊罩、拆装的情况下就完成所有测试。3.仪器具备多种频率线形扫频测量系统测量功能，线形扫频测量扫描频率高达10MHz，频率扫描间隔可分为0.25kHz、0.5kHz和1kHz对变压器变形情况提供更多的分析。4.仪器智能化程度高，使用方便，具有自动量程调节，自动采样频率调节等多种功能。5.软件采用windows平台，兼容windows98/2000/winXP/Windows7系统。为使用者提供了更加方便和易于使用的显示界面。6.提供历史曲线对比分析，可同时加载多条历史曲线观察，能具体选择任意曲线进行横向和纵向分析。配有专家智能分析诊断系统，可以自动诊断变压器绕组的状态，同时加载6条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。7.软件管理功能强大，充分考虑现场使用的需要，自动保存环境条件参数，以便作变压器绕组变形诊断时提供依据。测量数据自动存盘、具有彩色打印功能，方便用户出测试报告。8.软件人性化特点明显，测量的各种条件多为选择项，变压器详细参数可保存用做诊断参考，并且不用在现场输入，可以以后再添加修改信息，使用起来更加方便。9.软件智能化程度高，在输入、输出信号连接好之后，设置好条件参数，就可以完成所有的测量工作，并且随时能在测量中打开历史波形曲线进行比较观 察和停止测量。10.每相测量所需时间小于60秒对一台高、中、低绕组的电力变压器（容量、电压等级不限）进行绕组变形测量，总需时间不超过10分钟。11.测量变压器时接线人员可任意布放信号输入输出引线对测量结果无影响接线人员可停留在变压器油箱上面不必下来减轻劳动强度。12.可使用三相全自动测量方式，将三相测量线一次接好，无需每次测量一相后换线，自动完成三相测量，自动保存测量结果。

<怀化>天正华意电气设备有限公司 怀化【变压器绕组变形测量仪】行情报价

怀化变压器绕组变形测试仪一体机变压器绕组变形频响特性测试装置一、主要技术特点：?采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。?测量速度快，对单个绕组测量时间1-2分钟以内。?频率精度非常高，精度高于0.001％ 。?数字化频率合成，频率稳定性更高。?5000V电压隔离、充分保护测试电脑。?可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。?分析软件功能强大，软件、硬件指标满足国标DL/T911-2004。?软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。?软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。?现场接线简单、使用方便。二、主要技术指标?测量速度：单相绕组1分钟-2分钟?输出电压：Vpp-25V，测试中自动调整?输出阻抗：50Ω?输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）?扫频范围：10Hz－2MHz(10MHz选配)?频率精度： 0.001％?每通道采样频率：100Msps?扫频方式：线性或对数，扫频间隔和点数可任意设置?曲线显示：幅频曲线（相频曲线，选配）?测量动态范围宽：－120dB～20dB?供电电压：AC220V±10％?主机重量： 6kg?主机体积:352mm＊272mm＊150mm三、选型备注： 根据以下指标，分为不同型号：● 扫频范围 2M/10M● 幅频曲线/相频曲线● 分体机/一体机● 单相/三相自动测试● 频响法/频响法＋阻抗法二合一等★ 本产品可依据用户需求指标设计制做。

<怀化>天正华意电气设备有限公司 怀化【变压器绕组变形测量仪】行情报价

怀化变压器绕组变形测试仪准备工作注：使用说明书中涉及计算机及Windows操作系统的基本操作不在本使用说明书中，请参考相关的计算机书籍。注：使用说明书中关于Windows操作系统的基本操作以Windows7操作系统为基础，其他Windows系统的操作与Windows 7操作的差别不在本使用说明书之内，请参考相关的计算机书籍。三 试验接线3.1面板介绍变压器绕组变形测试仪的面板如图1所示。图1变压器绕组变形测试仪面板图进行变压器绕组变形测试时的外部接线示意图如图2所示。仪器的 激励端 通过输入电阻（内阻）将扫频电压信号输入被试变压器绕组的首端，首端的电压信号输入仪器的 输入端 ，被试变压器绕组末端的电压信号输入到仪器 响应端 。变压器绕组变形测试仪的“接地”、“被试变压器”的外壳和铁芯一起接地。3.2绕组的接线方式图2 变压器绕组变形测试的外部接线示意图绕组变形频率响应测试的扫频信号建议从绕组的末端注入，首端输出，非被试绕组悬空。根据变压器的不同接线组别，绕组变形测试的接线方式也不同。?YN接线扫频信号输入阻抗接于中性点O，扫频信号输出阻抗分别接在A、B、C上。这种测量方法，可以将非测量相上接收到的干扰信号由信号发生器上的低阻抗来吸收。如图3所示。图3 YN接线?Y接线由于中性点未引出，应按以下方式接线，如图4所示。输入阻抗接于A，输出阻抗接在B测试。输入阻抗接于B，输出阻抗接在C测试。输入阻抗接于C，输出阻抗接在A测试。图4 Y接线?内连接△接线内连接Δ接线绕组的接线方式如图5所示。输入阻抗接于c，输出阻抗接在a相，代表a相。输入阻抗接于a，输出阻抗接在b相，代表b相。输入阻抗接于b，输出阻抗接在c相，代表c相。图5 内连接Δ接线由于内连接Δ接线非测量的两个绕组串联后并联在回路中，理论上说对测试过程是有影响的。如果衰减超过10dB后，则可以认为非测量线圈的影响可以忽略。?外连接Δ接线如果绕组解开测量的接线方式如图6所示。如果不解开连接，可以看作内连接Δ接线，接线方式如图7所示。输入阻抗接于x，输出阻抗接在a相，代表a相。输入阻抗接于y，输出阻抗接在b相，代表b相。输入阻抗接于z，输出阻抗接在c相，代表c相。图6外连接Δ接线?有平衡绕组的变压器对于有平衡绕组的变压器，测试时必须解开接地。如图7所示。图7 平衡绕组接线

<怀化>天正华意电气设备有限公司

怀化变压器绕组变形测试仪 测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在△的A相上、绿夹子定义为测量钳在B相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对三相△形的B相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在△的B相上、绿夹子定义为测量钳在C相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对三相△形的C相测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在△的C相上、绿夹子定义为测量钳在A相上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对三相△形的A相测量接线。九、单相X、Y、Z测量接线1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在AX的A相上、绿夹子定义为测量钳在‘X’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测A相对应侧a相接地。5.以上接线完成对单相AX的测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在BY的B相上、绿夹子定义为测量钳在‘Y’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测B相对应侧b相接地。5.以上接线完成对单相BY的测量接线。1.测量系统共一点接地取变 压器铁芯接地。2.黄夹子定义为输入钳在CZ的C相上、绿夹子定义为测量钳在‘Z’点上。3.地线连接网依次由黄夹子地线孔插入接地线至绿夹子地线孔再连接一接地线到铁芯接地。4.被测C相对应侧c相接地。5.以上接线完成对单相CZ的测量接线。

怀化变压器绕组变形测试仪进入软件后，点击“测量”被试变压器情况登记窗，先点击“变压器参数”，按屏幕提示选择或者新填入被试变压器的各项参数，确认后再将被试变压器的绕组类型、连接类型、信号注入端、信号测量端、高低分接开关、油温和环境温度的情况输入计算机。(系统会连接类型自动选择正确的信号注入端、信号测量端)根据输入完毕后，按“开始测量”即可进行测量。由于存盘文件名和上述输入信息有关，故请认真填写有关信息。如未选择变压器参数，系统拒绝开始测量。注意：所有变压器的参数的内容不能含有空格或者特殊字符。测量完成后，系统会自动选择好下一相的参数，在正确接线完成后可直接按“开始测量”即可进行下一相的测量。如果人为修改测量参数，出现已测试过的相位，系统将会自动提醒，可防止测量过程因为遗漏而出现未全部测量完毕的情况。在测量过程中，可以在数据文件分析管理窗口中选择历史数据曲线，这样可以横向或纵向对测试中的曲线进行对比，以便发现可能出现的接线错误等情况，及时停止测量纠正。在测量中，数据显示窗口会跟踪显示相关的数据，也可随时中断测量。测量结束后，将出现数据已保存窗口，同时数据曲线进入数据文件分析管理窗口显示出来，此时可接着进行下一次测量。

怀化变压器绕组变形测试仪标准《GB1094.5－2003 电力变压器 第五部分 承受短路的能力》将短路电抗值作为诊断变压器是否承受住了短路电流冲击的规定项目。并特别强调：“观察测量电抗的变化是特别重要的”。2008年11月1日实施的《DL/T1093-2008电力变压器绕组变形的电抗法检测判断导则》规定：现场可采用低电压试验电源实测电力变压器绕组和铁芯的动稳定状态参数，用以判断变压器绕组有无变形或位移。确定变压器绕组及铁心的动稳定状态。导则对检测时机 、检测参数、检测方法、测试仪器、判断原理、判断的定量界限都作了规定或提示。2008年11月1日实施的《DL/T1093-2008 电力变压器绕组变形的电抗法检测判断导则》将使得电抗法测试有法可依，有明确的判据可用。变压器绕组变形测试仪由笔记本电脑及单片机构成高精度测量系统结构紧，操作简单，具有较完备的测试分析功能，对照使用说明书或经过短期培训即可自行操作使用。
