菏泽交流采样现场校验仪直流指示仪表半自动检测在指示仪表检测子菜单（图10）中按“2”后，进入“直流电压表参数输入”界面，显示如图19。装置在开机或复位后，在参数输入界面中会显示上一次所输入被检仪表的参数，有利于校多块同参数的表。若在图中“直流电压(流)表参数输入”部分中有不正常显示时，请按“返回”键，可在指示仪表检测子菜单（图10）中按“5”（5:直流指示仪表初始化）键，使其回到初始状态，恢复显示正常。注：进行初始化时，不可中断电源，以免数据遭到破坏！在“直流电压表参数输入”下方输入被检仪表的额定电压、上限电压（超过额定电压值的点，不校或没有时，使其显示全为“0”即可）、均匀校验点数、等级。用“”、“”键，把光标移到相应信息栏目，输入数值即可。“”或“”键，使光标在同一栏目中移动，方便修改数字；在计量单位栏中切换“V”或“mV”也用此二键。完成输入后按“OK”键（如果出现错误提示，可重新输入正确值后再按“OK”键），屏幕提问“是否做变差（0：是，其他：否）？”(“其他”不包括 “复位”键) ，回答后进入半自动测试误差程序。选“做变差”：做完所有均匀校验点（或所有均匀校验点和上限值校验点）的上升误差后，接着做所有均匀校验点（或上限值校验点和所有均匀校验点）的下降误差，并自动算出上升、下降误差的变差值。未选择时，只做所有均匀校验点（或所有均匀校验点和上限值校验点）的上升误差。

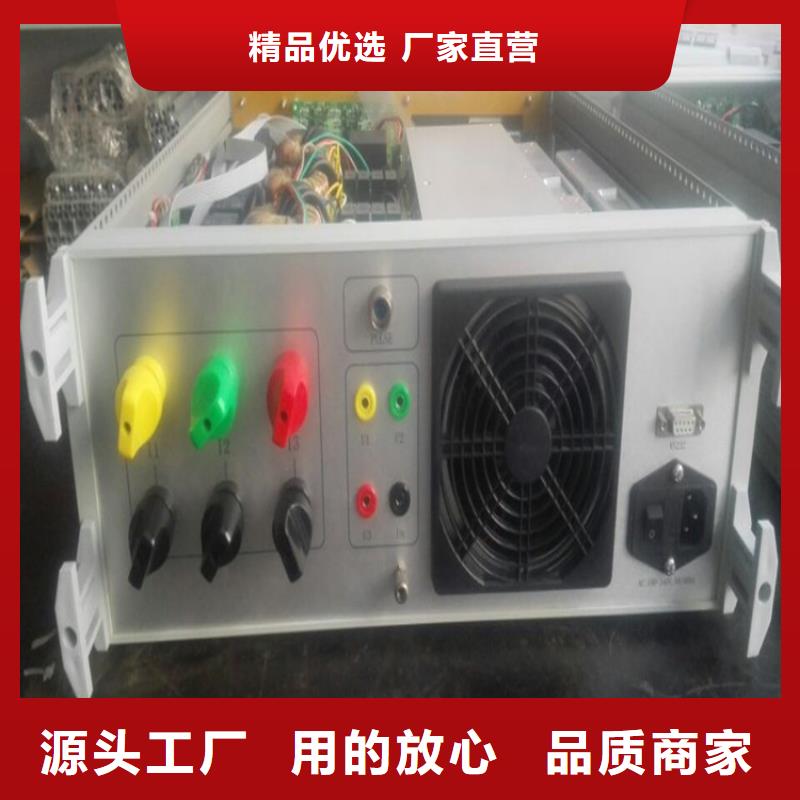

菏泽交流采样现场校验仪 说明：前面板输出端子均为交流输出；后面板输出端子均为直流输出及75mV以下，1mA以下，专用端子。面板上6个电位器为三相电压、三相电流手动细调。七、键盘布置见图：（见附图2）键盘各按键功能说明：1、数字键：【0】—【9】为数字键，可配合【电压】、【电流】、【频率】、相位】键使用等到相应的输出，可配合【存贮】、【表号】、【查询】键使用得到所需调出的校表数据，可配合【分格】、【变比】、【参数】键使用输入校表数据，可配合液晶显示窗口的主菜单、子菜单提供相应的支持。2、 功能键：【 ? 】1、可配合数字键作为小数点使用；2、可在有变比的表校验时改变KW为MW的单位例如输入额定功率为30Mvar功率置入为按【参数】【 3 】【 0 】【参数】键，按【 ? 】键改变单位；【变比】有变比的表校验时，按【变比】键.置入方式为按【变比】键，光标移至PT栏按数字键置入电压变比，再按【变比】键确认光标移至CT栏，同样按数字键置入电流变比，按【变比】键确认；【校验】为校表命令的执行键；【参数】可配合数字键输入相应被校表常数；【存贮】1、用于存贮被校表数据如需存贮被校表数据，校完表后按“存储→相应的序号”如校完第三块表需存贮，则操作步骤如下：按“【存储】、【 3 】”键，则被校表数据存在第三块表内；2、可配合其它键用于软件修正标准表数据操作 详情请见附页中TH-3020多功能校准仪面板修正方法【计算/打印】校仪表时每按一次计算一次误差，为打印被试表的校验结果；【电压】配合数字键使用，是所输入数字幅值电压的执行键。【电流】配合数字键使用，是所输入数字幅值电流的执行键。【频率】配合数字键使用，是所输入数字幅值频率的执行键。【相位】配合数字键使用，是所输入数字幅值相位的执行键。【查询】配合数字键及【表号】键使用，可用于查询已存入的被校表数据；如需查询第三块表的数据，步骤如下：按“【查询】→【 3 】（被查询表的序号）→【表号】”键，菜单则显示第三块表数据。

菏泽交流采样现场校验仪直流指示仪表半自动检测在指示仪表检测子菜单（图10）中按“2”后，进入“直流电压表参数输入”界面，显示如图19。装置在开机或复位后，在参数输入界面中会显示上一次所输入被检仪表的参数，有利于校多块同参数的表。若在图中“直流电压(流)表参数输入”部分中有不正常显示时，请按“返回”键，可在指示仪表检测子菜单（图10）中按“5”（5:直流指示仪表初始化）键，使其回到初始状态，恢复显示正常。注：进行初始化时，不可中断电源，以免数据遭到破坏！在“直流电压表参数输入”下方输入被检仪表的额定电压、上限电压（超过额定电压值的点，不校或没有时，使其显示全为“0”即可）、均匀校验点数、等级。用“”、“”键，把光标移到相应信息栏目，输入数值即可。“”或“”键，使光标在同一栏目中移动，方便修改数字；在计量单位栏中切换“V”或“mV”也用此二键。完成输入后按“OK”键（如果出现错误提示，可重新输入正确值后再按“OK”键），屏幕提问“是否做变差（0：是，其他：否）？”(“其他”不包括 “复位”键) ，回答后进入半自动测试误差程序。选“做变差”：做完所有均匀校验点（或所有均匀校验点和上限值校验点）的上升误差后，接着做所有均匀校验点（或上限值校验点和所有均匀校验点）的下降误差，并自动算出上升、下降误差的变差值。未选择时，只做所有均匀校验点（或所有均匀校验点和上限值校验点）的上升误差。

菏泽交流采样现场校验仪 内置标准所测得的各相电压、电流、功率、功率因数（或角度）和三相总的有功功率、无功功率、功率因数及频率。其中：⑴ “总有功功率”显示与“总无功功率”显示会随接线方式是有功还是无功而变换位置；⑵ 频率栏中显示值在没有交流电压、电流信号时，显示为“38.110”，有交流电压、电流信号时，则显示实际“市电”频率值。当对频率进行“送数”操作或在按屏幕下边六个按键中对应“频率”的空白键进入“交流频率输出设置”界面后，按数字键“9”（市电/标频）键，将频率由“市电”状态转成“标频”状态时，则频率栏中显示“标频”值。注：对于频率进行步进操作时，必须先将频率由“市电”状态转成“标频”状态，否则按“1～5”键步进调节无效；⑶ 在图4中按屏幕下边六个按键中对应“因数”的空白键进入“交流因数输出设置”界面后，按数字键“9”（因数/角度切换）键后 ，各相的“功率因数”显示会变换成“角度”显示。⑷ 由于屏幕空间有限，故所有界面“输出检测”中，总的有功功率、无功功率单位分别默认为“W”、“Var”频率的单位默认“Hz”不再显示出来。图的中间部分（输出设置）显示装置当前电压、电流的档位；相别、接线方式的状态；设置电量的幅值。图的下半部分（交流XX输出设置）是提示当前设置的对象和使用各数字键在当前界面中对应的功能。

菏泽交流采样现场校验仪 主要特点：3.1、整机采用“闭环”控制，输出精度、稳定度高。3.2、数字合成正弦波信号发生器，失真小，可靠性高。3.3、LCD屏显示。3.4、输出调节可以“按位”调节，也可按“百分比”调节。3.5、交直流电压输出范围 0~1000V。3.6、交直流电流输出范围0~20A。3.7、配钳形表线圈交直流电流可达1000A3.8、供选择的交流频率四种：50Hz、60Hz、400Hz。3.9、电压短路、电流开路自动保护。 4、技术指标：4.1、稳定性： AC＜满量程的0.02％/5min DC＜满量程的0.005％/5min8小时稳定度：准确度的30％4.2、分辨率：20ppm（0.002％）4.3、交流失真度：＜0.5％，20A＜2％4.4、直流纹波系数：＜0.1％；20A＜1％4.5、输出频率准确度＜0.1％4.6、外型尺寸：460×460×130（mm） 重量：约18Kg4.7、输出电压、电流及中值电阻的范围及准确度：输出项目 输 出 范 围 额定输出 输出 准确度交直流电压 0~200 mV 20mA 100mA 基本误差：DC:±(0.03％读数＋ 0.02％量程）AC:±(0.05％读数＋ 0.02％量程)400Hz附加误差：±0.05％读数电压附加误差：±0.02mVACI＜1mA不考核0~1V~2V 50mA 100 mA 0~5V~10V~20V 100mA 200mA 0~50V~100V~200V 50mA 100mA 0~500V~1000V 20mA 40mA 交直流电流 0~100uA~500uA~2mA~5mA~20 mA~50 mA~200 mA~500 mA DC:3VAC: 12V 0~1A DC:3VAC: 12V 0~20A 1.5V ±(0.1％读数＋0.02％量程)中值电阻 10Ω~20MΩ 0.25W ±(0.1％＋20mΩ)（1）工作环境温度超过20℃±2℃，每变化10℃，附加误差小于该量程基本误差（2）20A 400Hz误差为±(0.15％读数＋0.05％量程)

菏泽交流采样现场校验仪 3.7 显示单三相相量图，方便查找现场接线错误。3.8 可显示电压、电流的波形图，方便进行1-24次谐波分析。3.9 体积小、重量轻，操作简单。3.10 手动校验单项电能表误差，无需手动开关，使用确认功能键即可完成。3.11 使用中文液晶显示，界面友好操作方便。四、技术性能4.1 整机精度1.0级4.2 电压输入范围：2~600V钳型电流互感器输入范围：钳表0.2~350A4.3 相位测量范围：0~359.9°4.4 工作电源；两节1.5V 电池4.5 环境温度：-20℃~ ＋55℃ 4.6 绝缘：a、电压、电流输入端对机壳的绝缘电阻≥100MΩb、工作电源输入端对外壳之间承受工频2KV（有效值）历时1分钟试验。4.7 体积：长×高×宽 220×30×60（mm） 重量：0.2kg五、面板说明5.1 面板布置图〔见附表1〕UA(红)为电压输入回路火线端钮UN(黑)为零线端钮。钳形互感器正面为电流流入方向L1。5.2 键盘说明5.2.1 【OFF】、【ON】键，当指向【ON】时，仪器开机；当指向【OFF】时关机。5.2.2【HOLD】键：当界面为测量参数时，按【HOLD】键可以锁定该界面不再刷新，此时界面右上角出现“H”。5.2.3【F1】、【F2】、【F3】：仪器操作键。具体操作方法如下：①当界面上边没有任何提示，则默认为【F1】键为返回键，【F2】键为向下翻页键，【F3】键为确认键。0 8 / 0 3 / 1 5 09 : 2 2 : 5 6 科远公司电话 按【F3】键可以进入主菜单② 当界面显示如下时，各键则代表它下面的提示。此时，按【F2】键↓，可以向下循环选择进入子菜单，按【F1】键、可以返回上一级菜单，按【F3】键进入到所选中的功能菜单。

菏泽交流采样现场校验仪进入半自动测试误差程序后，显示如图12所示。“上升/下降标准值”是指内置标准测得的一次电压实际值（无变比时，显示为二次电压实际值），“误差”是指引用误差，以百分数表示。装置自动将电压（A相）升到个均匀校验点附近，同时显示出“上”和“上升误差值”，然后（上升）输出电压使被检电压表的指针或显示值对准个均匀校验点（当“误差值”、“变差值”没超过等级时，屏幕中“误差值变差值”颜色显示成粉红色。超过时，“误差值”、“变差值”颜色会显示成红色），按“OK”键完成此点校验；然后装置自动将电压升到第二个均匀校验点附近，进行第二个均匀校验点校验。依此类推，完成全部均匀校验点（或全部均匀校验点和上限值校验点）的上升校验 若选择“做变差”项目，则完成所有均匀校验点（或所有均匀校验点和上限值校验点）的上升校验后，装置自动将电压升至超出一个均匀（或上限值）校验点少许，同时显示出一个均匀（或上限值）校验点的下降值、下降误差及变差和自动将输出电压调节处于步进下降状态。同样操作员用”、“0.01％”、“0.005％”键调节（下降）输出电压使被检电压表的指针或显示值对准一个均匀（或上限值）校验点，按“OK”键完成此点检测；然后装置自动将电压降至超出倒数第二个校验点少许，进行倒数第二个校验点校验，依此类推。完成全部均匀校验点上升、下降试验后，可通过键查看各均匀校验点（或各均匀校验点和上限值校验点）的误差和变差。

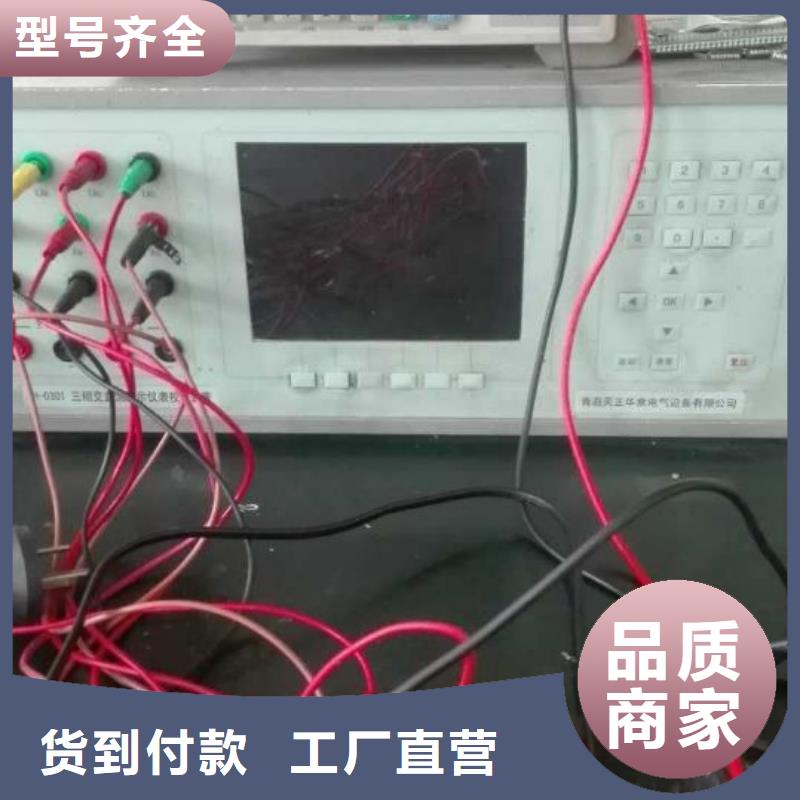

菏泽交流采样现场校验仪 设有RS-232接口。通过上位机软件（选件），由计算机控制本装置可进行自动或手动检验，并对结果进行处理和管理。2．6 设有大容量的非易失性存贮器，可存贮300块被检仪表的检测原始数据，以供查阅和上传。3 主要技术指标3．1 交流电压量程　　50V、100V、200V、400V、600V 输出容量　20VA；3．2 交流电流量程　　0.5A、1A 、2.5A、5A、10A、20A　　输出容量　20VA；3．3 交流电压、电流调节范围 0～120％ FS（800V量程0～105％ FS）， 调节细度 5×10-5；3．4 工频交流电压、电流、有功功率准确度 0.05％ FS；3．5 无功功率准确度 0.1％ FS；3．6 电流对同名相电压的相位准确度　　0.050；3．7 频　率　　调节范围 45～65HZ， 调节细度 0.001HZ，调定值准确度 5×10-5；3．8 相　位　　调节范围0～359.990， 调节细度 0.010；3．9 交流电压、电流输出波形失真度　　 ≤0.3％；3．10 交流电压、电流及功率输出稳定度　 ≤0.01％ FS /60s；3．11 谐波2～31次，幅度0～20％，各次谐波相位细度0.010·N（N为谐波次数）；3．12 直流电压量程 75mV、75V、150V、300V、500V、1000V 输出容量20W；3．13 直流电流量程　0.5A、1A、2.5A、5A、10A、20A 输出容量20W；3．14 直流电压、电流调节范围0～120％ FS（1000V量程0～105％ FS），调节细度5×10-5；3．15 直流电压、电流输出稳定度　 ≤0.01％ FS /60s（峰－峰值）；3．16 直流电压调定值准确度0.05％ FS；3．17 直流电流调定值准确度0.1％ FS；3．18 直流75mV输出（负载≥5Ω）准确度 0.1％ FS；3．19 直流测量准确度（用于变送器输出测量） 0.02％ FS（电压0～±24V，电流0～±24mA）；3．20 工作电源　 单相220V±10％，　50HZ±5％；

菏泽交流采样现场校验仪 交流采样器查询在交流采样器子菜单中，按“2”键后，进入交流采样器查询界面。通过“”、“”键，根据“表号”或“时间”等关键词移动光标选中后按“0K”键即可查看半自动校验时存入的误差数据。“”、“”键用于翻看上、下一页。显示屏左下方的“单删”键用于删除光标选中的被检交流采样器误差数据，右下方的“总删”键用于删除机内存储的全部被检交流采样器误差数据。当机内所存文件总数达到300份（包含指示仪表和变送器数据）时，应采取“单删”或“总删”措施以空出存储空间容纳新的检定数据（删除之前可把所需误差数据上传给计算机）。5．7 档位校准利用外部更高标准可对本装置进行校准，仅限于装置生产者或中试院不开盖调机或校准。5．7. 1校准操作注意事项：＊ 进入校准菜单界面前，需先降电压、电流为零。＊ 在校准时，需看清屏幕中间显示当前的校准状态与所要校准项目（源与表、零点与满度易弄错）、档位是否一致，才能在电压（电流或功率）对准好外接更高等级的标准表后，按“OK”键进行确认已调好和按“存储”、“OK”键进行存储新校准数据。否则会校乱校准数据。若在屏幕中间显示当前的校准状态与所要校准项目、档位不一致情况下，按了“OK”键进行确认已调好，并没有按“存储”、“OK”键进行存储新校准数据时，只要按“清零”键后，按“复位”键，就可以避免校乱校准数据。＊ 交流校准时“先满度，复位后，再角度”。＊ 直流校准时“先零点，复位后，再满度”。＊ 直流校准中75mV、75V、150V、300V、500V、1000V电压，以及0.5A、1A、2.5A、5A、10A、20A电流只做源校准，不做表校准。＊ 直流校准中±1V、±5V、±10V、±20V电压，以及±1mA、±2.5mA、±5mA、±10mA、±20mA电流只做表校准，不做源校准。校负电压、电流值时请送负电压、电流源。＊ 按“存储”键后数据存储未结束不可中断电源，以免数据遭到破坏！
