电容电桥测试仪

电容电桥测试仪佛山 <佛山>天正华意电气设备有限公司

佛山电容电流测试仪功能特点本仪器在不拆线的情况下测量成组并联电容器的单个单相电容及同时测量包括△、Y型、YN型等在内的三相电容器并判断电容器的不平衡性；同时可以测量各种电抗器的电感量。仪器可显示并打印、保存包含电压、电流、相位等在内的原始测试数据，便于被试品分析。仪器采用800X480七寸工业级高亮触摸屏，阳光下可视，内置电子版接线说明，使用说明，操作简便。49Hz交流测量，测量精度更高、抗干扰能力更强；外置电流钳具备反向自动修正功能，电流钳方向不影响测试数据和测试结果；仪器可存储上万组测试数据，并配备微型打印机、USB接口，可实现测试数据及历史存储数据的打印及U盘数据导出；仪器采用内置高密度高容量进口电池组供电，提高户外操作的便携性；仪器在测试过程中会经过预检并具备过流保护功能，电源输出短路不会损坏设备。3.技术指标工作电源： 220V/50Hz与42V/7000maH锂电双供电试验电压：0.1V～50V 150VA测量范围： 电容 0.01uf～5000uf（1%读数+0.01uf）电感：0.1mH～50H（1%读数+0.02mH）电阻：0～50K（1%读数+0.03Ω）电流：0～3A（0.5%读数+0.1mA）电压：0～50V（0.5%读数+0.1V）小分辨率：电容 0.001uf电感 0.01mh电阻 0.01Ω电流 0.01mA电压 0.1mV环境温度 ：-20℃-60℃仪器重量： 4kg外形尺寸：350mmX250mmX15mm

佛山电容电流测试仪PT连接方式大部分变电站中的4PT的连接方式有两种接法，分别如图9和图10所示。对于图9中这种4PT的接线方式，组成星形的三个PT的开口三角侧被短接，系统零序电压由第四个PT的测量线圈来测量，各相电压分别从A－N、B－N、C－N端测量。这种接线方式下，系统单相接地时N－L端的电压为57.7V。图9 4PT连接方式1图10 4PT连接方式2图10和图9中的接线 区别是在N－L端串接入第四个PT的33V二次线圈，这样当系统单相接地时，N－L两端电压为91V（即57.7V＋33.3V）。在图9和图10中测量信号都是从N-L端注入。在图9中，零序PT（即第4个PT）的二次零序绕组是ox-oa绕组，其电压通常为（V），则测量时PT变比为。这种接线方式和变比下，对应于测试仪的“PT方式”中的“4PT”方式。也就是说，如果接线方式如图9所示，则在测量电容电流前必须将“参数设置”屏幕中的“PT方式”设置为“4PT”。在图10中，零序PT（即第4个PT）的二次零序绕组是由主绕组ox-oa绕组和副绕组oxo-oao串联组成，主绕组ox-oa的电压为（V），副绕组oxo-oao的电压为100/3V，则测量时PT变比为（其中为电力系统的线电压，如6kV、10kV或35kV）。这种接线方式下，对应于测试仪的“4PT1”连接方式。图11 4PT连接方式3第三种4PT接线方式如图11所示。这种接线方式比较少见意：在测量前还应将与PT二次绕组并联的其它PT二次绕组断开；退出系统中消弧线圈。3、测量注意事项对于4PT的接线方式，当被测的三相对地电容小于30微法时（10kV电容电流约为55A），测量结果是准确的。但当被测系统对地电容容量太大时，测量结果就会随电容的增大而偏差较多。如果想要进行准确测量，可采用以下几种方法：1）如果系统中变压器有中性点或者有接地变压器，也可采用下面介绍的变压器中性点异频信号注入法进行测量。2）将4PT连接方式转变为3PT连接方式，然后按前面所述的3PT方式进行测量。将4PT连接方式转变为3PT连接方式的方法如下：对于4PT连接方式1和方式2， 将第四个PT高压侧短接，并将被短接的开口三角侧打开，从打开两侧注入电流测量即可。这时4PT连接运行方式就完全变成了3PT连接运行方式。

<佛山>天正华意电气设备有限公司 电容电桥测试仪佛山
电容电桥测试仪佛山 <佛山>天正华意电气设备有限公司

佛山电容电流测试仪尊敬的用户：感谢您选用我生产的电容电流测试仪。希望本手册对您使用该产品提供尽可能详细的技术资料及帮助信息。在正式使用该仪器之前，请仔细阅读本说明书，以确保您对本产品的正确使用。如果您对说明书中所述内容有任何疑问，或者需要业务咨询或技术支持，欢迎您与我公司销售部或技术部取得联系，我们将竭诚为您服务。阅读完本说明书后，请妥善保管，以备后用。重要提示：1 使用前，仪器必须可靠接地；保障被测系统处于无故障运行状态。2 必须断开连接在系统中性点上的补偿装置（如消弧线圈）。3在使用3PT、4PT连接方式测量时，对于少数在PT中性点上安装高阻消谐器的PT组，必须将消谐器短接后再进行测量。4在使用3PT、4PT连接方式测量时，如果系统两段母线上的PT二次绕组是并联运行的，应将二次绕组改成单独运行的方式后，再进行测量。5在使用3PT、4PT连接方式测量时，如果PT开口三角接入的负载（如消谐装置）阻抗小于100欧姆，应将该负载断开后再进行测量。6 本测量仪只能从电磁式PT的二次侧测量电容电流，不能从电容式电压互感器（CVT）进行测量。

<佛山>天正华意电气设备有限公司 电容电桥测试仪佛山

佛山电容电流测试仪变压器中性点异频信号注入法6.1 测量方法说明及测量特点变压器中性点异频信号注入法与补偿电容器组中性点异频信号注入法类似，具备补偿电容组中性点异频信号注入法的所有特点。注：变压器中性点异频信号注入法，需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“1PT”。6.2 测量原理变压器中性点异频信号注入法测量原理如见图3。图3变压器中性点异频信号注入法原理图图3中：PT：外接单相电磁式电压互感器Tr：变压器35kV侧绕组，或是10kV系统的接地变，O为变压器中性点Ca、Cb、Cc：系统三相对地电容AX、ax： PT的一、二次绕组，电压互感器变比为（UL电压互感器额定高压）6.3 测量步骤6.3.1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。6.3.2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。6.3.3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。6.3.4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。6.3.5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在变压器中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该变压器中性点相连。无中性点隔离开关的变压器可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。6.3.6 单相电压互感器周围设置围栏，围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。6.3.7 测试人员位于绝缘垫上开始测试。

<佛山>天正华意电气设备有限公司 电容电桥测试仪佛山 电容电桥测试仪佛山 <佛山>天正华意电气设备有限公司

佛山电容电流测试仪仪器检定及钳形表配合电容电感测试仪特别使用说明一、本仪器必须在试品停电、完全放电条件下才能测试！！！二、本仪器输出交流电压15V/1.5V，功率150W，主要用于现场补偿电容器和电抗器的测量在试验室使用标准电容/电感检定时，请确认标准电容/电感的负载能力、额定电流。否则将损坏标准电容/电感或者检定结果不准(电感较小时要特别注意有些计量院的电感标准的额定电流都较小只有零点几安培 造成误差较大)。仪器检定时应良好接地。三、使用本仪器时请务必将钳形表旋转开关设置为“OFF”，否则测量数据错误。请将钳形表放在测试仪远端，尽量远离测试仪。四、电压输出红色线从钳形表正面穿过到试品方向不对不能使用试品自动识别方式此时测量的电感值也不正确。五、电流输入线一端接钳形表，一端接测试仪，不能悬空。六、使用电流输入线的方法如下：1、一端插入仪器另一端插入钳型表 插入钳型表时握住航空插头的后部， 对准钳型表端开口方向轻轻的旋转推入即可。2、拔出时只需握住航空插头的中部弹簧，向外拉动即可拔出不需旋转以免损坏接头部分。七、测量小于5mH电感/1Ω电阻时，务必使用小电感/小电阻方式。八、单相测量时只需连接红色和黑色线，此时红色线插入黄色插座（UA），黑色线插入黑色插座（UN），只需要接A相的电流钳 三相测量时 需要连接黄色、绿色、红色、黑色线 黄色线插入UA，绿色线插入UB，红色线插入UC，黑色线插入UN。此时需要接A、B、C三个电流钳，电流钳要插入相应编号的航空插座里。

佛山电容电流测试仪功能特点本仪器在不拆线的情况下测量成组并联电容器的单个单相电容及同时测量包括△、Y型、YN型等在内的三相电容器并判断电容器的不平衡性；同时可以测量各种电抗器的电感量。仪器可显示并打印、保存包含电压、电流、相位等在内的原始测试数据，便于被试品分析。仪器采用800X480七寸工业级高亮触摸屏，阳光下可视，内置电子版接线说明，使用说明，操作简便。49Hz交流测量，测量精度更高、抗干扰能力更强；外置电流钳具备反向自动修正功能，电流钳方向不影响测试数据和测试结果；仪器可存储上万组测试数据，并配备微型打印机、USB接口，可实现测试数据及历史存储数据的打印及U盘数据导出；仪器采用内置高密度高容量进口电池组供电，提高户外操作的便携性；仪器在测试过程中会经过预检并具备过流保护功能，电源输出短路不会损坏设备。3.技术指标工作电源： 220V/50Hz与42V/7000maH锂电双供电试验电压：0.1V～50V 150VA测量范围： 电容 0.01uf～5000uf（1%读数+0.01uf）电感：0.1mH～50H（1%读数+0.02mH）电阻：0～50K（1%读数+0.03Ω）电流：0～3A（0.5%读数+0.1mA）电压：0～50V（0.5%读数+0.1V）小分辨率：电容 0.001uf电感 0.01mh电阻 0.01Ω电流 0.01mA电压 0.1mV环境温度 ：-20℃-60℃仪器重量： 4kg外形尺寸：350mmX250mmX15mm

<佛山>天正华意电气设备有限公司 电容电桥测试仪佛山 <佛山>天正华意电气设备有限公司

佛山电容电流测试仪仪器检定及钳形表配合电容电感测试仪特别使用说明一、本仪器必须在试品停电、完全放电条件下才能测试！！！二、本仪器输出交流电压15V/1.5V，功率150W，主要用于现场补偿电容器和电抗器的测量在试验室使用标准电容/电感检定时，请确认标准电容/电感的负载能力、额定电流。否则将损坏标准电容/电感或者检定结果不准(电感较小时要特别注意有些计量院的电感标准的额定电流都较小只有零点几安培 造成误差较大)。仪器检定时应良好接地。三、使用本仪器时请务必将钳形表旋转开关设置为“OFF”，否则测量数据错误。请将钳形表放在测试仪远端，尽量远离测试仪。四、电压输出红色线从钳形表正面穿过到试品方向不对不能使用试品自动识别方式此时测量的电感值也不正确。五、电流输入线一端接钳形表，一端接测试仪，不能悬空。六、使用电流输入线的方法如下：1、一端插入仪器另一端插入钳型表 插入钳型表时握住航空插头的后部， 对准钳型表端开口方向轻轻的旋转推入即可。2、拔出时只需握住航空插头的中部弹簧，向外拉动即可拔出不需旋转以免损坏接头部分。七、测量小于5mH电感/1Ω电阻时，务必使用小电感/小电阻方式。八、单相测量时只需连接红色和黑色线，此时红色线插入黄色插座（UA），黑色线插入黑色插座（UN），只需要接A相的电流钳 三相测量时 需要连接黄色、绿色、红色、黑色线 黄色线插入UA，绿色线插入UB，红色线插入UC，黑色线插入UN。此时需要接A、B、C三个电流钳，电流钳要插入相应编号的航空插座里。

佛山电容电流测试仪电容测量接线图在Y型电容测量的基础上，将黑色测试线（N线）卡在电容器中性点处。5.5 电感测量图6-1 电感全自动测量接线图 图6-2 电感手动测量接线图当电感N相连接在一起时，按照图6-1接线，采用自动测量；当电感N相独立时，按照图6-2接线，采用手动测量，并依次切换至NB、NC处。5.6 参数测量图7 参数测量接线示意图电源采用A、N相输出，电流卡钳根据需要选择性接入。6.操作说明按开关键开机，进入测试主界面，根据需要选择对应的测量模式，测量模式包括：并联电容测量、△型电容测量、Y型电容测量、YN型电容测量、电感测量及参数测量。图8 操作模式选择界面操作主界面下点击时间可修改系统时钟信息6.1 并联电容测量操作说明图9 并联电容启动总电流、总相位、总阻抗、总电容为内部CT与采样电压的测量值及计算值；支电流、支相位、支电容为外部电流钳与采样电压的测量值及计算值；并联电容测量时电流钳方向自动校正，正向、反向对测量结果无影响；按照帮助—接线示意要求，连接好测试线，系统自动测试，测试过程为：1 设置组别及相别；2 系统以A、N相输出，预检电容器组的并联电容值；2 根据预检值，实际加压，内部电流互感器测量流过整个并联电容器的电流，外部互感器测量流过单只电容器的电流；3 待支电容（红色字体部分）数值稳定后按对应编号键暂存电容测试结果；4 如果需要停电更换外部电流钳位置，请按暂停键，待更换完成后按继续键，否则直接更换，重复3步骤；

<佛山>天正华意电气设备有限公司 电容电桥测试仪佛山

佛山电容电流测试仪电感测量功能检定见图1，校验装置Uin端子接受来自被检电容电感测试仪的电压信号U，并根据关系式I＝U/(jωL)在Iout端子反馈出电流信号I，此时被检电容电感测试仪将测量U和I信号并计算出电感测量值L试品，通过上述过程可计算出被检电容电感测试仪的电容测量误差L 误差＝L试品?L，进而达到了对被检电容电感测试仪的“电感”测量功能进行检定的目的。五、面板说明1—电源开关、2—电源指示灯、3—工作状态指示灯、4—电压输入端子、5—电流输出端子图2 校验装置前面板示意图六、操作说明上位机程序操作界面见图3。界面共有两个选择栏和两个功能按钮，在“参数方式设定”栏中可以选择“电容、电感”两种参数方式，该选项具有性，可重复选择不可以多项选择。当选择电容后，可在“电容值”选项栏设定标准电容器，输入范围为0.1μF~2000μF，调节细度0.01μF；当选择电感后，可在“电感值”选项栏设定电感值，输入范围为0.1mH～2H，调节细度为0.01mH。图3 上位机程序操作界面进行电容电感测试仪校验时，首先在前面板上连接好电容电感测试仪的测量线，在后面板上连接好接地线、电源线以及上位机与下位机间的通讯电缆，打开下位机电源按钮，即可以开始测试前设置。测试前应先设置好需要测量的参数，然后点击“参数下载”按钮，上位机将发送指令判断上位机与下位机是否通信正常。若通信不正常，则上位机界面显示“串口通信错误”的；若无提示则通讯正常，上位机将设置的电容值、电感值等参数发送到下位机。再点击“启动”此时前面板“状态指示”绿灯将点亮，即可开始校验测量工作。读取测试仪测量数据，根据校验装置提供的标准值，即可计算获得测试仪的误差。测量完成后点击“停止”按钮，“状态指示”绿灯熄灭，此时已恢复到开机时的状态，可以在上位机程序中重新设置参数，并点击“启动”按钮进行下一次的校准。七、随机附件1、电脑1台2、使用说明书1份3、配套操作软件（光盘） 1张（含说明、安装程序）4、RS232通讯电缆 1根5、电源线 1根6、测试线 1套

<佛山>天正华意电气设备有限公司

佛山电容电流测试仪电感测量功能检定见图1，校验装置Uin端子接受来自被检电容电感测试仪的电压信号U，并根据关系式I＝U/(jωL)在Iout端子反馈出电流信号I，此时被检电容电感测试仪将测量U和I信号并计算出电感测量值L试品，通过上述过程可计算出被检电容电感测试仪的电容测量误差L 误差＝L试品?L，进而达到了对被检电容电感测试仪的“电感”测量功能进行检定的目的。五、面板说明1—电源开关、2—电源指示灯、3—工作状态指示灯、4—电压输入端子、5—电流输出端子图2 校验装置前面板示意图六、操作说明上位机程序操作界面见图3。界面共有两个选择栏和两个功能按钮，在“参数方式设定”栏中可以选择“电容、电感”两种参数方式，该选项具有性，可重复选择不可以多项选择。当选择电容后，可在“电容值”选项栏设定标准电容器，输入范围为0.1μF~2000μF，调节细度0.01μF；当选择电感后，可在“电感值”选项栏设定电感值，输入范围为0.1mH～2H，调节细度为0.01mH。图3 上位机程序操作界面进行电容电感测试仪校验时，首先在前面板上连接好电容电感测试仪的测量线，在后面板上连接好接地线、电源线以及上位机与下位机间的通讯电缆，打开下位机电源按钮，即可以开始测试前设置。测试前应先设置好需要测量的参数，然后点击“参数下载”按钮，上位机将发送指令判断上位机与下位机是否通信正常。若通信不正常，则上位机界面显示“串口通信错误”的；若无提示则通讯正常，上位机将设置的电容值、电感值等参数发送到下位机。再点击“启动”此时前面板“状态指示”绿灯将点亮，即可开始校验测量工作。读取测试仪测量数据，根据校验装置提供的标准值，即可计算获得测试仪的误差。测量完成后点击“停止”按钮，“状态指示”绿灯熄灭，此时已恢复到开机时的状态，可以在上位机程序中重新设置参数，并点击“启动”按钮进行下一次的校准。七、随机附件1、电脑1台2、使用说明书1份3、配套操作软件（光盘） 1张（含说明、安装程序）4、RS232通讯电缆 1根5、电源线 1根6、测试线 1套

<佛山>天正华意电气设备有限公司 电容电桥测试仪佛山

佛山电容电流测试仪在电力系统的无功补偿电容器参数测试工作中，需测试并联电容器组中的单个电容值，以及电抗器的电感值等参数。该参数测试的准确与否，直接影响到补偿电容器组的可靠性，关系到电网的运行。针对上述电力生产需求，为了测量并联电容器组中的单个电容器电容值及电抗器的电感值，许多电力测试仪器生产厂家研制了电容电感测试仪，但就目前使用应用情况来看，在用的电容电感测试仪种类繁多，质量参差不齐。其数据结果的质量越来越受到电力生产部门的重视。国内的计量检定单位在实际检定工作中采取的检定方法为传统的“实物法”，该方法的主要特点在于：以一组实物标准电容和实物标准电阻为基础，用于对电容电感测试仪的电容、电感测量功能进行检定。其不足之处主要在于：实物的标准电容、标准电感难于获得，且成本高。基于该方法准确度低、量值取值范围窄。鉴于上述情况，针对电容电感测试仪的工作特性和现有校验方法的不足，设计研制了 电容电感测试仪校验装置，可有效开展对目前市场上主流的电容电感测试仪的校准与检测工作。二、主要功能特点电容电感测试仪校验装置（以下简称校验装置）是针对目前市场上主流的电容电感测试仪的电容、电感等测量性能进行校准检定的专用装置。本校验装置主要包括如下功能、特点：1、 校验装置可对电容电感测试仪的电容、电感等测量功能进行校验。电容值、电感值准确度高，量值连续可调，调节细度小、范围大。2、本装置可模拟出现场实物类似的电容、电感，频率响应范围宽，电流输出范围大，电容、电感均可方便溯源。3、校验装置分为上位机和下位机两大部分，两部分通过RS-232串口通信。上位机以PC机人机交互方式给用户提供友好的控制界面，用于选择校验的内容、方式、参数等；下位机是响应上位机各种命令参数、实施校验工作的具体部件。性能稳定，软硬件设计思路新颖，针对性强。操作界面友好。

电容电桥测试仪佛山 <佛山>天正华意电气设备有限公司

佛山电容电流测试仪接线及使用说明5.1前面板介绍名称说明输入端子警告，小心触电！小心触电。当校准器工作时，这些端子上有220VAC电压。在将导线连接到这些端子或从端子上取下导线时，请确保校准器和被校准装置处于不工作模式。当校准器执行RCD 校准时，这些端子会输出交流线电压。 为漏电开关测试仪校准提供连接口，根据被校准漏电开关测试仪连接线的不同，分为两种接线方式。一种是将被校准漏电开关测试仪的电源线插头插到校准装置的接线插座上，再将校准装置的接线插座与校准装置INPUT端子连接。另一种是直接将漏电开关测试仪的连接线插入校准装置的INPUT端子。显示屏显示面板是一个256色有源 LCD 显示屏，用于显示校准器状态、输出分断时间、测得的电流。此外，显示屏底部显示屏幕正下方的五个功能键的功能。详见下面的功能键部分进一步了解显示信息的详细内容。 功能键这五个不带标记的功能键的作用由每个键正上方的控制显示屏中的标记指示。在操作期间，功能会发生变化，这样就可以用这些键完成更多的功能。控制输出端子上输出信号的应用。显示屏中有状态栏指示是施加了输出信号（显示“测试中…”，表示运行），还是没有施加输出信号（表示待机）。包括用于键入电流的有效值、分断时间以及包含因子的10个数字键和确定键、删除键两个功能键。如设置跳闸电流为30mA，只需按和，然后按 “确定”即可。如输入数字有误，按“删除”即可。 光标1、光标2主要用于确定分断时间在波形上的起始和终止点5.2后面板介绍名称说明L’香蕉插孔与隔离变压器的火线相连E-香蕉插孔漏电流输出端，正常工作时，将“E-”端与隔离变压器“零线N”端短接N香蕉插孔与隔离变压器的零线相通，正常工作时，将“E-”端与隔离变压器“零线N”端短接注意：正常工作时，将“E-”端与“零线N”端短接，具体连线间第8章部分。

<佛山>天正华意电气设备有限公司

佛山电容电流测试仪功能特点?本仪器可在不拆线情况下测量成组并联电容器的单个电容（单相电容及三相电容均能测量），同时本仪器也能测量各种电抗器的电感量，还可以做为工频电流测试仪使用，一机三用，满足现场的多种使用，?测量时本仪器显示测量电容值或电感值的同时还可以显示测量的电压、电流、功率、频率、阻抗、相位角等数据，以便更好的分析试品的好坏；?仪器采用240×128大屏幕带背光的液晶显示，白天夜间均能清晰观察，中文菜单提示，操作简便。?仪器内置大容量非易失性存储器：可存储50组测量数据。?仪器内置高精度实时时钟功能：可进行日期及时间校准。?仪器自带高速微型热敏打印机：可打印测量及历史数据。?仪器试验电源过流保护功能：电源输出短路不会损坏仪器。三、技术指标输出电压 ~2V~20V测量范围 电容：2uF～2000uF电感：1mH～10H电流：50mA～10A电压: 0~ ~25V测量精度 电容：±(1%+2字)电感：±(1%+5字)电流：±(1%+2字)电压：±(1%+2字)外形尺寸 350mm×230mm×190mm仪器重量 8kg

<佛山>天正华意电气设备有限公司 电容电桥测试仪佛山

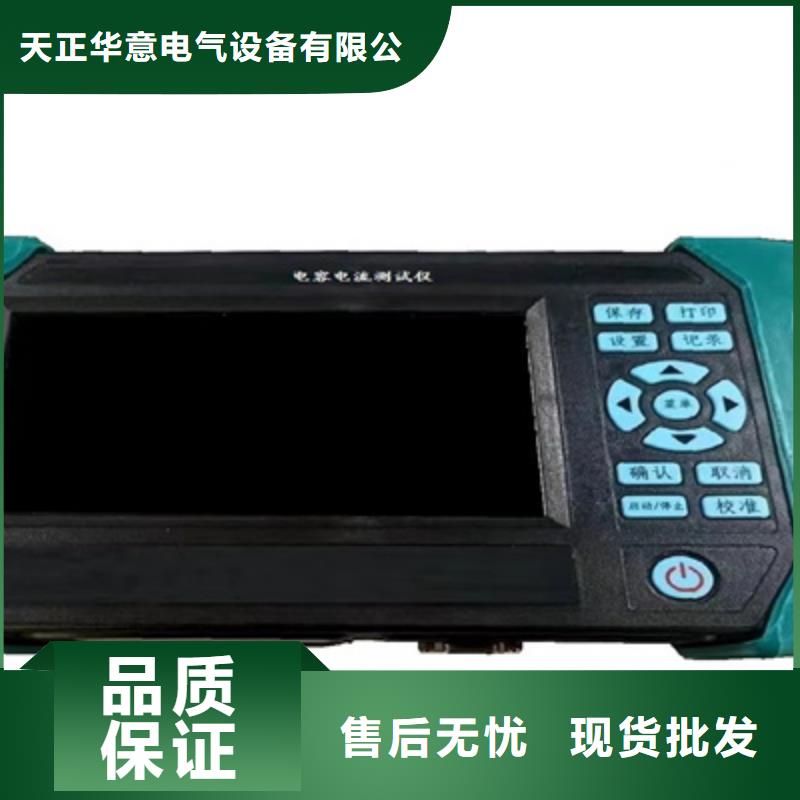

佛山电容电流测试仪电容电流测量在“主菜单”屏幕中选择“电容电流测量”按“确认”进入“参数设置”屏幕，见图5。按上下键选择设置项目，按“确认”或右键进入具体数值设置；当光标在具体数值位置时，按上下键调整数值，按“确认”键或左键返回项目选择。图5 参数设置?试验编号：设置当前的试验编号。?设备名称：即为被测设备的编号，可以不设置。?额定高压：设置被测系统额定线电压。?母线电压：设置母线实际线电压值，以提高电容电流测量精度，调整范围Un±20%。?P T 方式：选择PT连接方式，当光标移动到“接线图”按“确认”键后，显示相应的PT接线原理图。?P T 变比：显示当前PT变比，不可设置，此处只是显示。?开始测量：按“确认”键后，启动电容电流测量过程；如果“PT方式”选择为“C1PT”，按“确认”键后，将显示三相电容器组电容量设置屏幕，在设置完三相电容器组电容量后，按“确认”键启动测量过程。注：测量过程开始后，按“取消”键，可立刻停止测量过程。7.4.2 测量结果显示图6 测量结果?重测：放弃本次测量结果，重新开始新的测量过程。?打印：通过打印机打印本次测量结果。?存储：将本次测量结果保存至本机存储器或者外部优盘。7.4.3 测量记录查询在“主菜单”屏幕选择“测量记录查询”，按“确认”键进入，此屏幕用于查看已经保存至本机存储器的测量结果历史记录，见图7。图7 测量记录查询“记录012/014”，前面的数字表示当前记录的编号（即第几条记录），后面的数字表示已存储记录总个数；按左右键可查看不同编号的记录。按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?转存优盘：将当前查询的存储数据转存到外接优盘。7.4.4 实时时钟设置在“主菜单”屏幕选择“实时时钟设置”，按“确认”键进入，见图8。图8 实时时钟设置在“实时时钟设置”屏幕，按左右键移动光标选择要修改的数据，按上下键修改选中的数值，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）7.4.4 厂家参数设置此屏幕用于厂内调试，需要密码才能进入，不对用户开放。
