恩施变压器测试台全自动温度巡检仪适用于5~80点过程量的检测和报警。可输入热电阻、热电偶、直流电流、直流电压等传感器、变送器信号。基本误差小于0.2％F·S，显示范围-1999~9999各通道独立设定输入信号类型、量程、报警值各通道独立设定数字滤波时间常数，有效提高抗干扰能力各通道独立设定零点和满度修正，有效减小传感器误差，提高系统测量精度可任意关闭不使用的通道2级参数。第2级参数受密码控制，防止误操作。具备参数复制功能，大大减小参数设置的工作量独特实用的报警功能，可配接XSLCU多点控制单元实现各通道的报警输出手动、定时、报警启动打印快速、的通信接口，大大缩短通信时间含通讯接口和软件5.7电流互感器应满足如下指标测量范围0.25A～440A?精度为0.05级；?其变比为400、200、100、50、25、10、5、2.5 /1A 5.8中频发电机组应满足如下指标额定容量:160kVA；?输出电压范围:40V～800V；?输出电流：120A 输出频率：150Hz±2％。?输入电压:380V；5．9油浸式交流试验变压器满足如下指标?额定容量：200kVA；额定高、低压电压：200kV 10 kV / 0.4kV； ?输出电流：0～1A；?输入电压：0V～400V；?输入电流：0～500A；?额定工作频率：50Hz5．10 630kVA三相调压器技术指标输入电压三相380V，输出电压0-650V，负荷电流559A。调压器具有无触点调压的特点，使用方便，能长期可靠运行。广泛用于工矿企业、农业及科研等单位，作为调节电压的通用设备。当输入电压恒定时，它能在带负载的情况下，无级平滑地调节输出电压。调压器与TWK控制配合使用，可实现自动调压稳压。按额定频率50Hz设计的调压器，允许在150Hz的频率下半负荷运行。

恩施变压器测试台变压器额定参数设置”窗口里面预置有关背景参数，如额定电压、额定电流、额定容量、变比、频率、校正指数、当前试验温度等信息，其中仅红色窗口标识数据可以录入，黑色窗口为计算结果，不能录入。经过设置的参数根据需要作为背景信息提供（录入）给试品。然后，在“标准值设置”中的红色窗口填入标准电压值、标准电流值、功率因数值等信息，程序会自动计算出相关标准参数，如三相线电压（相电压）算数平均值、感性相位角、实测有功损耗、实测空载电流、折算后的空载电流、折算后的空载损耗等参数。3＞ 参数下载接线正确并且参数设置好后，用户即可下载参数给下位机。用户注意：当进行参数下载前，用户应首先使被校验测试仪进入“准备测试状态”，要注意电流方向应按图5-1中所示。确认被试仪器进入“准备测试状态”后，用户可点击“参数下载”按钮进行参数下载，下载同时，校验装置会对上位机与下位机通信情况自动进行预判断。4＞ 启动标准信号输出当线路连接正常，参数下载成功后，下位机状态指示灯将变红，用户即可启动下位机输出标准电压、电流、相位等信号，执行输出中，下位机状态指示灯将变绿。用户注意：请检定人员注意，在命令校验装置进行标准信号给出前，需保证和试品接线正确，校验装置的电压输出回路不能短路、电流输出回路不能开路。5.2 负载损耗校验工作5.2.1 接线图图5-35.1.2 操作过程1＞ 接线首先在被校验仪器未启动工作前（被试测试仪与校验装置都应提前预热），按如图5-3所示进行接线。需要注意电流方向应按图5-3中所示。2＞ 操作上位机控制软件，设定相应参数

恩施变压器测试台产品基本特点简介1．本系统主要在同行业领先的优点：1.本系统采用二表法试验原理，互感器为0.1级的单相独立系统，大大提高了试验的稳定性和试验精度。2．可预留变压器升级出口，方便以后试验站升级做更高电压等级试品。3．数据监测采用数显仪表，和空负载仪器，双数显监测。4．过流，过压保护采用一次，二次多重保护，大大提高了试验的性。5．工频耐压试验电压保护采用电压继电器，改变了以往放电球隙会根据天气湿度的变化，使放电距离改变，从而使电压保护精度不高。6.提供试验人员现场培训，达到可以独立操作。。一、概述1.1本技术方案书规定了变压器综合测试台的设计、制造、检验、试验、技术资料、验收、供货及运输、现场调试、售后服务等各项工作。1.2 公司所提供产品为符合需方要求的优质产品。1.3供方所提供产品为性能稳定，检测数据可靠，广泛应用在变压器、电力电抗器生产、检测企业并受到用户好评的产品。

恩施变压器测试台、电流互感器1、额定电流（200，100，50，20，10，5）/5A2、额定电压3kV3、准确度等级0.1级4、额定频率50Hz 六、电压互感器1、额定电压(0.5，1)/√3)/(0.1√3)kV2、准确度等级0.1级3、额定频率50Hz 七、TH-3395T变压器直流电阻测试仪1、测试电流20mA、1A、5A、10A、20A2、测试范围1mΩ~2kΩ3、分辨率0.1μΩ4、准确度0.2％ 八、TH-2001K功率分析仪1、输入通道电压、电流各62、测量范围0.2~50A；6~1000V3、频率范围直流、交流0.5Hz~1MHz 八、TH-3000温度巡检仪1、显示方式7英寸大屏幕触控液晶显示2、采样时间≤1S3、通讯接口RS232与RS4854、数据接口不少于三个USB2.0接口5、温度范围PT100热电阻-100～330℃6、测温通道30个 7、测量精度不小于0.1℃ 九、变压器温升综合控制台满足空载损耗及空载电流、负载损耗及阻抗电压、短时过负载以及零序阻抗测量能力的测量及非额定条件下的换算；具备自动生成温升曲线和报告打印和数据自动处理和U盘导出等功能；操控软件应包含电阻不平衡率自动计算及直流电阻温度的换算功能，能实现计算机界面操作、数据自动处理和U盘导出等功能环境温度及电源频率测量； 1、油浸式，外壳有良好接地端子，应具备移动的轮子，固定放置时应能平稳支撑，使用中应固定，不能被移动。2、三相、可单相使用。3、额定容量满足10kV、35kV配电变压器容量在2500kVA以内的“变压器短时过负载能力试验”要求。3、输入电压0～650V/4、多抽头，输出电压1.0、5.0、10.0、15.0kV4、额定容量运行时间不少于20h5、高、低压套管为瓷质，高压套管带均压球十、单相升流器顶部出线布置出线方式 1、额定容量 调压器：30kVA；升流器：30kVA2、升流器额定输入电流：75A；电压：400V3、升流器额定输出5kA；6V4、阻抗电压＜8％5、空载电流＜6％ （投标人填写1、试验区域面积：高：3.5米，长12米，宽8米

恩施变压器测试台当对变压器的绕组是否存在缺陷及对产品结构的合理性产生怀疑时，可进行如下的单相负载试验：对于供电侧绕组为YN、另一侧为yn或d联结的产品，可以轮流在一个相绕组（例如：AO、BO、CO）施加额定电流，而另一侧三相短路，三次测量的阻抗压降平均数乘以3 就相当于三相的压降，三次负载损耗之和应相当于三相测量的负载损耗。对于供电侧绕组为Y、另一侧为y或d联结的产品，可轮流在每个双相上施加额定电流，而另一侧三相短路，依次测量阻抗压降和负载损耗；允许将单相测量的结果换算到三相数据，其阻抗压降应乘以3 /2，总的负载损耗应为三次负载损耗之和的一半。对供电侧绕组为D、另一侧为yn、y或d联结的产品，可轮流在供电侧每个双相上施加2/3 额定电流，依次短路一相线圈（如在AB端供电、BC端短路）而另一侧绕组三相短路，依次测量阻抗压降和负载损耗；允许将单相测量结果换算到三相数据，其阻抗压降等于三次测量的平均数，其负载损耗等于三次负载损耗之和的一半。对于独立绕组的三个单相的负载损耗应基本相等。对于自耦联结绕组的三个单相损耗，一般 B 相较其它两相略大一些。

恩施变压器测试台本系统采用全电脑操作，同时保留手动操作的功能，可在鼠标上或触摸屏上完成试验，试验后数据自动上传到试验报告，原始数据查询时只需输入数据编号，即可自动调出数据。A、键盘输入变压器基本参数（容量、高低压侧电压），即可全自动选择投切高低压电流互感器、电压互感器档位；B、全自动投切互感器档位（无需按钮手动）、并自动投切；C、全自动升降调压器、并进行自动调速，到额定电流或电压自动停止；并锁定试验数据自动上传到试验报告.D、全自动进行异常电流、电压保护，并发出警报指示；E、全自动采集数据，并自动保存数据，自动恢复整机初始状态；F、全自动打印出厂试验报告。2．数据监测采用国际标准的全数据（同屏显示所有参数、向量图）监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心二年。3．系统保护采用软件及硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。4．本系统采用三表法（3P3W）试验原理，互感器为三只0.05级的单相独立系统，而且配合自动换挡系统，实现一二次全部电动自动换挡，为我公司聘请高电压计量站计量（互感器）专家指导设计并自行制造，采用干式真空浇注、无局放工艺，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。5．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。6．本系统也可以进行变压器31次谐波分析试验。（空负载特性测试仪具备此功能）。7.现场安装调试需把主动力电缆引到试验站，进线柜，其他所需电缆有我方提供。

恩施变压器测试台空载损耗及空载电流测量原理图图 6 的接线所测功率均包括电压表和瓦特表的电压线圈以及电压互感器的损耗，这些损耗统称仪表损耗，当它大到不容忽略时，应从测量损耗中扣除。振动式频率表的读数应在接近额定电压时读取，读取功率时应切断振动式频率表接线。仪表损耗可用相同的试验线路，断开试品、施加相同的电压（试品额定电压），直接从瓦特表读出。图 6 的试验线路要特别注意电压互感器、电流互感器的极性及瓦特表电压端子和电流端子的极性。三相功率应是两瓦特表或三瓦特表的代数和。空载试验所用电流及电压互感器的精度应不低于 0.2 级，所用仪表的精度应不低于 0.5 级。功率测量应采用小于 0.2 低功率因数的功率表。图 6（a）、（c）测量电压取于产品，测量功率没有线路损耗。图 6（b）、（d）、（e）、（f）所测量的功率不但包括仪表损耗，而且还包括线路损耗，当它大到不容忽略时，也应从测量功率中减掉。线路损耗的数值可以从下列两种方法之一中选择：a）断开试品、将试验线路的端部短路，施加三相电流的平均值，从瓦特表中读取。b）用试验电流的平方与三相试验线路电阻的乘积计算得出。图 6 给出的是用电压表、电流表和瓦特表进行测量，也可以用功率分析仪进行测量，一般使用功率分析仪测量准确度较高；因为仪器本身的度较高，可以准确地依据平均值电压采集数据，避免因仪器指针晃动、试验人员读数等引起的随机误差。功率分析仪接线方法可依照仪器使用说明书进行。当试验电压三相不对称度小于 2％时，可以三个线电压的算术平均值或 a—c间的线电压为准施加电压，测量空载数据。如果三相的不对称度大于 2％、但不超过 5％时，可分别以 a—b、b—c、c—a 为准施加电压，试验数据取三次试验的算术平均值。试验中如认为产品有剩磁，则必须退磁，以剩磁对空载试验结果的影响。当电压波形畸变，即平均值电压表与方均根值电压表读数不同时，试验电压应以平均值电压表（该表的刻度具有同一平均值的正弦波形方均根值）读数为准，令平均值电压表的读数为 U′ 。

恩施变压器测试台主要技术指标使用环境：温 度：10C~30C相对湿度：＜80％（25C） 海拨高度：＜2500m电源频率：50Hz 0.5Hz电源电压：220V5V主要参数：空载损耗、负载损耗基本测量范围：0~30kW(三相)；相电压测量范围：0~500V；线电压测量范围：0~866V；电流测量范围：0~20A；功率因数（感性）设置范围：0~1；空载损耗、负载损耗测量 允许误差：±(0.2％读数＋0.04％满量程)；相电压、线电压测量 允许误差：±(0.2％读数＋0.04％满量程)；电流测量 允许误差：±(0.2％读数＋0.04％满量程)；相位角 允许误差：±0.1°；三、工作原理图3-1参见图3-1所示，是用本校验装置进行变压器综合参数测试仪校验工作的接线图。其工作原理是：检定人员通过校验装置上位机界面有针对性的直接进行空载损耗、负载损耗、空载电流、负载电流、阻抗电压、功率、功率因数等标准值的设置，设置参数经过本实施例自动计算，换算成抽象的电压、电流、相位等基本信息，按照通信协议经过通信串口下传给校验装置下位机，校验装置下位机为具体执行机构，将检定人员的下传数据转换成具体的电压、电流、相位信号并注入到被试变压器综合参数测试仪。该设计方案的优点是：检定人员在上位机设置标准参数后即可直接针对性的对变压器综合参数测试仪进行检验，而不用再将这些参数人工计算并分解为抽象的电流、电压、相位等基本信息，从而提高了工作效率，减少了出错概率。

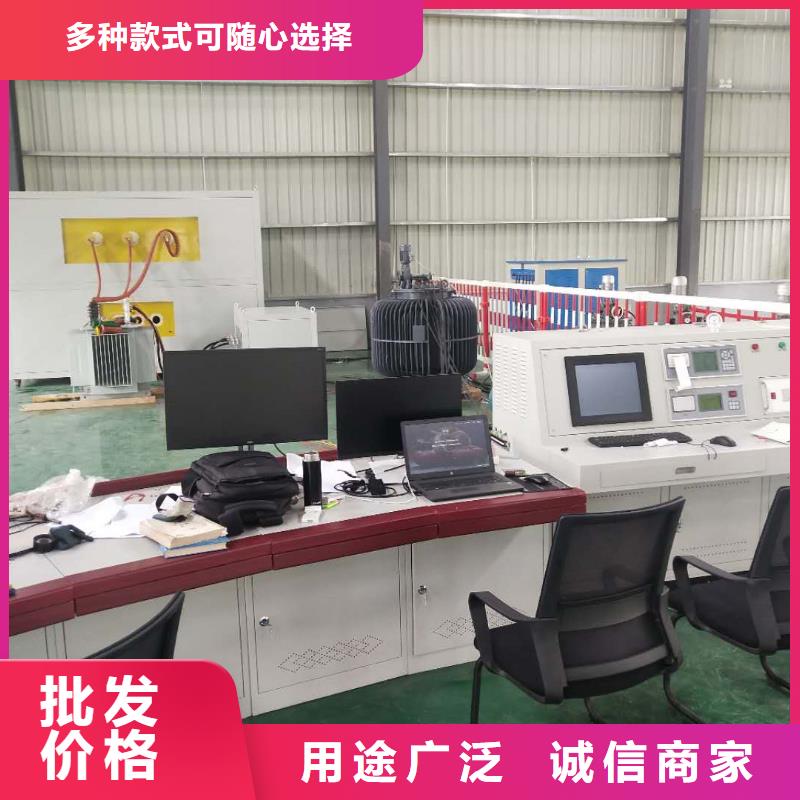

恩施变压器测试台产品性能我公司生产的变压器测试系统装置TH70具备如下功能（测试项目）：?变压器容量/空载特性试验（空载损耗、空载电流占额定电流的百分比）?变压器负载特性试验（负载损耗、阻抗电压百分比；可以自动进行温度换算和30％及以上全电流下的负载损耗测试）；?变压器直流电阻压试验?变压器变比组别及误差试验?变压器工频耐压试验；五、系统参数（技术条件）我公司生产的变压器测试台满足以下技术条件5.1产品外观要求变压器综合测试台外观：规格尺寸.台体颜色.台体图片（仅作参考）。变压器综合测试系统主控台5.2变压器容量及空载负载特性，满足单相、三相测量，其性能指标要求如下：?电压测量范围 50V—650V电流测量范围0.25A—75A精度0.2级；?功率U＊I 精度0.2级；?功率因数0.050--1.000，精度0.3级；?频率40—70Hz，精度0.1级；?三相总功率P；?空载电流I。％；?空载损耗P。；?负载损耗PK；?阻抗电压UK；?三相功率值Pa(Pab)、Pb、Pc(Pbc)；?三相平均线电压Un；?三相平均电流In。?5.3变比测试仪应满足如下指标 ?变比测量范围：1～9999 ；组别：1～12；?精度：0.2级；?电源：AC 220V±10％，50Ｈz、?环境温度：-5℃～＋40℃，环境湿度：＜95％；?体积：430×320×215mm；?重量：5kg。5.4直流电阻速测仪应满足如下指标 ?使用条件：环境温度：-20℃～40℃；?相对温度：≤95％RH；?测量精度：0.2级，分辨率：1μΩ；?恒流源：0-10A?工作电压交流 220V。

恩施变压器测试台 被试变压器参数被试变压器电压等级 一次侧 35kV 及以下（容量2500KVA以下）2．精度2.1电压量程 0-22kV（可扩展）2.2 电流量程 0-400A（可扩展）2.3 电压小分辨率 0.001V＊ PT 变比2.4 电流小分辨率 0.0001A＊CT 变比2.5 功率小分辨率 0.1W＊PT 变比＊CT 变比2.6 使用环境温度 -10～45℃2.7 使用环境相对湿度 ≤85％第二章 铭牌参数设置启动变压器综合测试系统，进入图 1 界面。图 1 启动点击铭牌信息，选择变压器铭牌参数设置，进入变压器铭牌参数管理接口界面（图 2）图 2 变压器参数设置用户需在本界面中输入必须的被试品的参数，其中：1. 出厂编号为试验结束以后查询试验数据的必要条件，以上图为例，可以使用字母、数字及符号混合组成试验编号；2. 容量、高压及低压额定电压输入后，额定电流由程序自动计算并填充，容量、电压、电流符合如下关系： S＝√3＊U＊I。容量、电压和电流在程序运行中作为控制变量使用，所以请确保输入无误；3.参数设置完成，点击“保存参数”，以便下次同类型的变压器可以直接调用当前参数设置，保存设置好的参数，点击“保存”，已设置的参数可在产品识别码中通过“产品编号”和“油浸式变压器”或“干式变压器”选择对应的被试变压器，可通过搜索条件“时间”“年”“月”筛选出所要找的被试变压器，调出所需试验数据。
