变压器特性综合测试台规格
大庆变压器测试台设计工作原理6.1变压器试验室综合试验系统设计规范：6.1.1系统操作简洁，可靠?整套试验系统兼顾了试验人员的性及设备运行的可靠性。?各种过电压、电流保护功能齐全。?空间布局合理，布线清晰整洁。6.1.2系统工作率 充分利用数据处理技术，将测量结果直接录入进行计算。省去了人工代入公式计算的麻烦。外接线统一布置，尽量避免人工接线，换线时只在试验台上用控制按纽进行自动切换完成。6.1.3系统人性化操作 充分利用了机械与电气互锁的功能，有效防止误动作情况的发生，也就是说如果不按照程序操作，系统会拒绝启动，从而有效保护人身及设备的。6.2项目的主要组成（详细配置见分项试验表）变压器综合特性试验系统。交流及感应耐压试验系统。试验室常用仪器仪表.6.3主要测试系统简要说明6.3.1变压器特性试验：用前端面板上的按钮来控制试验程序。手动记录试验数据的记录，并保存在数据库中。试验的项目可以通过按钮来选择，同一时间只能运行一个试验任务。所有的测试功能和测试过程由测试台的前面板按钮选择和控制。6.3.2性能特点满足如下要求：直接回路与间接回路自动切换使用。变压器综合测试台对整个回路进行控制及测量监控。所测数据可进行自动处理并可根据需要储存\打印。零位保护，过电流保护，过电压保护。高压泄漏电流显示及保护，采用1：1互感器接地。
大庆变压器测试台变压器综合试验系统设计要求采用分布式设计方案即变压器的直流电阻测试、变比测试、空载特性和负载特性以及变压器的高低压工频耐压和感应耐压试验在一个台体上，各功能部分相互独立并可以自由组合。采用分布式方案的好处是既方便试验人员操作也便于安装调试可提高台体的可靠性。分布式设计可以在某一个单元或几个损坏的情况下，其他单元仍能正常工作，因台体为生产线上检测设备，使用极为频繁，所以应采用多种方式提高台体的可靠性。测试台上部内置低功率因数功率分析仪测试单元。下部内置电流(电压)互感器、输出继电器、各种工作指示灯以及按钮、各种接触器等。调压器、油浸式试验变压器因体积大或电压高均需外置。八、技术资料我方随设备供货时，提供的资料如下?运输方式：十、质量保证及售后服务1质量保证供方所提供产品的设计、制造、调试均严格按ISO9001质量保证体系标准执行。2质保期供方所供产品质保期为产品验收合格日期算起24个月，或从设备一件到货之日算起27个月，以先到日期为准，在质保内供方免费为需方服务；质保期过后，对维修设备所发生的费用，供方只收取成本费。所有产品均提供终身维修服务。3售后服务设备到货后，在接到需方通知后72小时内，供方派代表到现场指导安装、调试和试运行，并负责解决合同设备在安装、调试、试运行中发现的制造质量及性能等有关问题。对非供方责任造成的设备备件损坏，供方优先提供备件和进行修理。供方负责长期提供设备易损件或提供易损件供应商名单。我方派专人到现场安装调试直至交付使用，并为需方提供现场技术培训。在现场调试中，请需方提供以下试验环境：三相380V±10％、频率50Hz±0.1、容量不小于100kVA的电源和安装场地；现场安装调试所需电源及测试导线均由需方提供。
<大庆>天正华意电气设备有限公司
大庆变压器测试台为了实现上述目的，本校验装置技术方案提供一种变压器综合参数测试仪校验装置，由用户界面、控制模块、信号产生模块、精密恒流源模块、精密电压源模块构成。用户界面用于接受检定人员预置的参数信息，并将参数信息自动换算成相应的电流、电压、相位等基本信息并传递给控制模块，控制模块的输出控制信号分别连接6路信号产生模块的控制信号输入端，其中有3路信号产生模块的输出分别连接相应的3路精密恒流源模块的输入，另外3路信号产生模块的输出分别连接的3路精密电压源模块的输入，3路精密恒流源模块可直接作为3相电流输出，3路精密电压源模块可直接作为3相电压输出。在用户界面的信息输入以及控制模块的控制作用下，每个信号产生模块可以产生独立的幅值、频率、相角可调的高度平滑的正弦信号单元，这些正弦信号单元可用于激励后级相互独立的精密恒流源模块、精密电压源模块，从而形成相互独立的3相电流和3相电压，3相电流和3相电压可直接作为标准信号输出。
<大庆>天正华意电气设备有限公司
变压器特性综合测试台规格
大庆变压器测试台青岛天正华意电气设备有限公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，所生产的产品一直以的品质和的售后服务而享誉业内。二、产品概述：TH-II型成套设备综合测试台（以下简称测试台）是我公司根据相应的标准和用户的特殊要求而开发的一种新型测试台，本测试台由调压器、电流表、电压表、电压表、按钮指示灯等新型元器件组合而成，可供成套设备生产厂家或有关质检部门成套设备的综合特性进行综合测量和签定分析。三、设备工作环境：1、周围环境温渡上限不超过45℃；2、周围环境温渡下限不低于-5℃；3、相对湿度20％—80％；4、电源输入线径≥2.5㎜2；5、设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体，无强烈的电磁干扰及其它辐射干扰。四、技术参数：4.1提供可调电压：三相AC0-500V连续可调； 4.2提供的直流电压：单相DC：0-220V；连续可调4.3提供的交流电压：单相AC：0-220V；连续可调4.4提供的测试电流：单相：AC：0-25A；连续可调4.5提供固定式380V输出。4.5附件：说明书一份。
<大庆>天正华意电气设备有限公司 变压器特性综合测试台规格
大庆变压器测试台 感谢您选择使用我公司生产的变压器综合试验系统。为了让您尽快熟练地操作本试验系统，我们随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的资讯。在次使用本系统之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该设备并且可以延长设备的使用寿命。 在编写本手册时，我们本着科学和严谨的态度进行工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必尽快设法通知我们，并监督我们尽快改正错误！本公司保留对系统使用功能进行改进的权力，如发现系统在使用过程中其功能与操作手册介绍的不一致，请以系统的实际功能为准。我们希望本系统能使您的工作变得轻松、愉快，使您在繁忙的工作之中体会到办公自动化的轻松感觉。当您对本系统感到满意时，请向您的朋友！当您对本系统有意见和建议时，请您与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！
<大庆>天正华意电气设备有限公司
变压器特性综合测试台规格

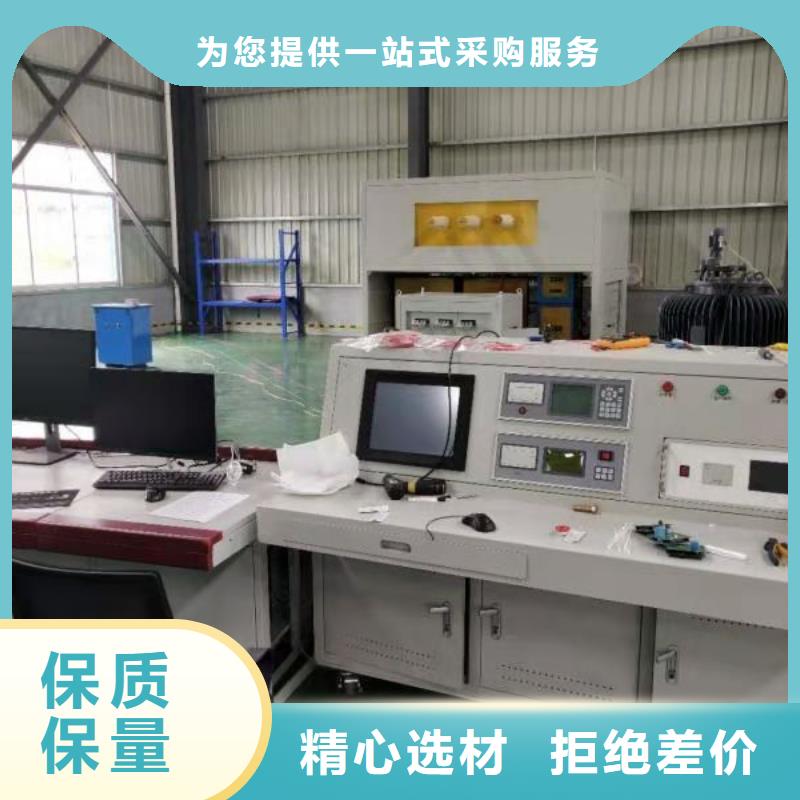

大庆变压器测试台本系统采用全电脑操作，同时保留手动操作的功能，可在鼠标上或触摸屏上完成试验，试验后数据自动上传到试验报告，原始数据查询时只需输入数据编号，即可自动调出数据。A、键盘输入变压器基本参数（容量、高低压侧电压），即可全自动选择投切高低压电流互感器、电压互感器档位；B、全自动投切互感器档位（无需按钮手动）、并自动投切；C、全自动升降调压器、并进行自动调速，到额定电流或电压自动停止；并锁定试验数据自动上传到试验报告.D、全自动进行异常电流、电压保护，并发出警报指示；E、全自动采集数据，并自动保存数据，自动恢复整机初始状态；F、全自动打印出厂试验报告。2．数据监测采用国际标准的全数据（同屏显示所有参数、向量图）监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在变压器质量检测中心二年。3．系统保护采用软件及硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。4．本系统采用三表法（3P3W）试验原理，互感器为三只0.05级的单相独立系统，而且配合自动换挡系统，实现一二次全部电动自动换挡，为我公司聘请高电压计量站计量（互感器）专家指导设计并自行制造，采用干式真空浇注、无局放工艺，大大提高了试验的稳定性和试验精度。（目前市场多采用两只互感器，只可两表法测量）。5．在试验升压情况下，由于感应式调压器由电机与蜗轮蜗杆传动，在调压过程中有很大的惯性，特别是在做工频耐压和空载试验时，试验电压很难控制。我司采用变频调速的方式，电机速度可以人为随意调节快慢。大大提高了工作效率以及试验数据的准确性。6．本系统也可以进行变压器31次谐波分析试验。（空负载特性测试仪具备此功能）。7.现场安装调试需把主动力电缆引到试验站，进线柜，其他所需电缆有我方提供。
大庆变压器测试台本作业指导书适用于采用TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用于新建变电站投运前各电压等级继电保护相位的检验工作。2 总则2.1 TH-2030型变电站三相一次通流加压模拟带负荷继电保护向量检测装置应用变电站投运前各电压等级继电保护相位检验工作应遵守的基本原则。 2.2 测试单位应根据作业指导和工程实际情况，参考典型案例试验编制具体的测试方案。2.3 测试过程中使用的仪器、仪表的准确级及技术特性应符合相关要求。3 变电站试验前应具备的技术条件3.1 变电站一次和二次设备安装、调试、试验工作已全部结束，验收合格；3.2 具备完整并符合工程实际的图纸及资料；3.3 核对保护装置的整定参数，应该与设备实际参数相符；3.4 试验所使用的仪器、仪表齐备且有检验合格证。4 注意事项4.1 工作前应按照《电网公司电力工作规程》完成相关的组织措施和技术措施。4.2 测试前，保护采用母线电压互感器的线路应将线路隔离开关拉开；保护采用线路电压互感器的线路应在线路一次断引，防止将试验电压、电流加到输电线路或试验线路受感应电影响。4.3 为保证测试，测试过程中应保证试验用的设备外壳可靠接地装置急停按钮功能有效、可靠。
<大庆>天正华意电气设备有限公司 变压器特性综合测试台规格
