输电线路阻抗参数测试仪质量有保证
更新时间：2025-05-28 22:46:53 ip归属地：贵州，天气：中雨转阴，温度：15-20 浏览次数:11 公司名称： 天正华意电气设备(贵州省分公司)
以下是:输电线路阻抗参数测试仪质量有保证的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 666/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铝合金 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 5 |
| 质保时间 | 三年 |
| 外形尺寸 | 158 |
| 适用领域 | 电力电气 |
| 质量认证 | 9000 |
| 产品功率 | 10 |
| 工作温度 | 45 |
以下是:输电线路阻抗参数测试仪质量有保证的图文视频
在贵州省采买输电线路阻抗参数测试仪质量有保证到天正华意电气设备(贵州省分公司),无论您是个人用户还是企业采购,我们都将竭诚为您服务。品质保证,价格优惠,厂家直销,欢迎有需要的客户来电。联系人:杨经理-18762195566,QQ:805146545,地址:《平度市平安路2号》。 贵州省 贵州，简称“黔”或“贵”，是中华人民共和国省级行政区，省会贵阳市。北接四川省和重庆市，东毗湖南省、南邻广西壮族自治区、西连云南省。境内地势西高东低，自中部向北、东、南三面倾斜，素有“八山一水一分田”之说，属亚热带季风气候。全省总面积17.62万平方千米，共有6个地级市、3个自治州，截至2022年末，贵州省常住人口3856万人。
想要探索输电线路阻抗参数测试仪质量有保证的奥秘吗？不妨点击这个产品视频，它将带您走进一个精彩绝伦的世界，让您对产品的每一个细节都了如指掌。
以下是:输电线路阻抗参数测试仪质量有保证的图文介绍
我们的使命是成为具创新的 三相交直流功率源企业，并在所服务的 三相交直流功率源市场中成为备受推崇的供应商。天正华意电气设备(贵州省分公司)会自始至终保持 三相交直流功率源产品的高品质，并且不短推陈出新，为新老客户创造更高的价值。

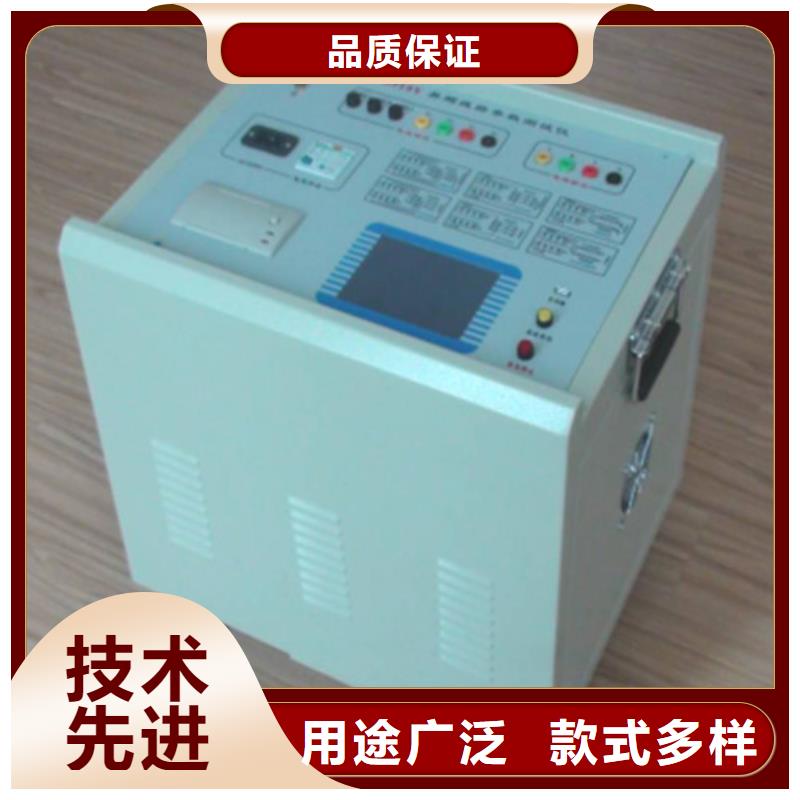

异频线路参数测试仪输电线路故障距离测试仪一、用途输电线路故障距离测试仪是用于架空输电线路发生性接地(短路)或断路(开路)时，测量故障点到测量点(变压器)的距离。该仪器适用于35kV及以上各电压等级的架空输电线，当发生性单相接地或断线故障时，只要在变电站内对故障线路进行测试，就可准确地测出故障距离，确定故障杆塔，便于抢修人员快速查找故障，缩短抢修时间。本仪器必须在线路停电的基础上才能使用。它具有体积小，携带方便，自带电池交直两用，具有图形和数字显示功能，操作方便。二、原理 根据波的传输理论，波在架空线路上传播,遇到开路或短路点时，会发生反射，在线路上产生驻波。波的频率不同，驻波波峰波谷出现的位置则不同。通过改变波的频率，可使波的波谷正好出现在信号的注入点。由于架空线路波速是固定的，在已知波速的情况下，就可以计算出线路的长度。设： f: 注入的信号频率；v: 注入的信号沿线路传输的速度；: 注入信号的波长；L: 线路长度；因为: f×＝v由理论公式推导，可得出:对于末端短路的线路，当注入的信号频率由低向高变化，在注入点出现个驻波波谷时，线路长度为波长的一半，即: L＝ /2＝0.5V/F。对于末端开路的线路，当注入信号的频率由低向高变化，在注入点出现个驻波波谷时，线路长度为波长的四分之一，即: L＝/4＝0.25V/F。据这一结论，就可以计算出故障距离。本仪器带有测频电路及对驻波波谷进行检测的模块，可检测出发生驻波时的频率，再根据已有的各电压等级下的波速，换算出发生故障的点到测量点之间的距离L。由于本仪器带有数据记忆电路，对测量出的各频率下的数据进行记录，可在测试完成后进一步分析。
异频线路参数测试仪在线路年检或定期维护时，可以把每条输电线路的实际电波传播速度预先测试出来，保存在本机电脑内“附件”中的“写字板”内，重新建立一个专用文档备案待用。当某条线路发生故障时，即可在测试时，在仪器测试界面上点击“波速选择”模拟键，选择“自定义波速”，输入先前所测得的该线路的电波传播速度（从专用文档备案材料中获取）即可进行测试。这样就把测试精度大大提高了，减少了测试误差。点击“波速选择”、“采样”模拟键后，的界面如图二十六所示。九、仪器使用注意事项：1．在进行线路故障测试前应仔细阅读仪器使用说明书，掌握好操作步骤和仪器的接线。2．本线路故障定位仪的主要特点之一是可无外接电源，设备全部由机内内置电池提供。这给仪器的使用带来很大的方便，提高了因素。机内电源电池的状态由荧屏右上方电池电量显示百分比。电压不足时会有声音提示。在每次到现场测试线路故障时，必须将机的电池电压充足。外接电源充电时，“测试电源”开关上的指示灯亮，表示正在进行充电。一般充电四个小时即可。电池电压充足以后可以保证正常工作1小时以上。仪器在使用时可接交流电源进行浮充使用。但是在进行高压闪络测试时，必须与外部交流市电完全断开。3．为节约内置电源，在作波形分析而不进行数据采集时，可以按起“测试电源”开关，断开A/D采样器的电源。但进行数据采集时必须按下“测试电源”开关。否则，将无法进行采样，屏幕右上方将提示“没有联接仪器”。
异频线路参数测试仪小电流接地系统单相接地时故障电流的暂态分量比稳态故障电流大几倍甚至更大，而且暂态量的频率比较高，消弧线圈接近开路，补偿感性电流对暂态分量的影响比较小。小波变换从暂态故障电流中提取故障特征，克服了傅里叶变换不能对信号同时进行时频局部化分析的缺点，可以对信号进行分析，特别是对暂态突变信号或微弱信号的变化敏感，能可靠地提取出故障特征，显著地提高了故障选线的精度和可靠性。小波分析法利用接地初始时的一段波形来分析。每条线路，由于长短不一，阻抗值不同导致暂态过程中零序电流所含的谐波分量不同，线路越短，高频分量越多。小波分析法提取某一频率段的谐波分量后，各支路的零序电流分布也满足上述结论。而且，突出的优点是，这种分析法能克服消弧线圈和CT不平衡的影响，这是因为，消弧线圈在暂态过程中还未起作用，而CT不平衡电流分量已被滤去（选择频段时去掉基波分量）。但小波分析法在稳态时要同谐波法和能量法相结合。整个装置工作过程如下：系统无单相接地故障时，装置处于监视状态，液晶屏显示当前日期与时间，当PT开口三角输出零序电压大于整定值（出厂设置为30V）时，表示系统发生单相接地，此时CPU将采集的零序电压数据和所有的零序电流数据进行滤波、排序、判断、经过多次综合分析后，将接地故障信息（如接地起始时刻、故障线路号、故障累计时间等），送液晶屏显示，并将判断结果送继电器输出或串口输出。4装置硬件组成4.1装置技术说明TH-ZJD型装置的基本组成：由一片DSP统一管理各部分，如图4.1所示。图4.1 装置主要组成部分结构图4.1.1主要组成部分简介各部分及功能简要说明如下：

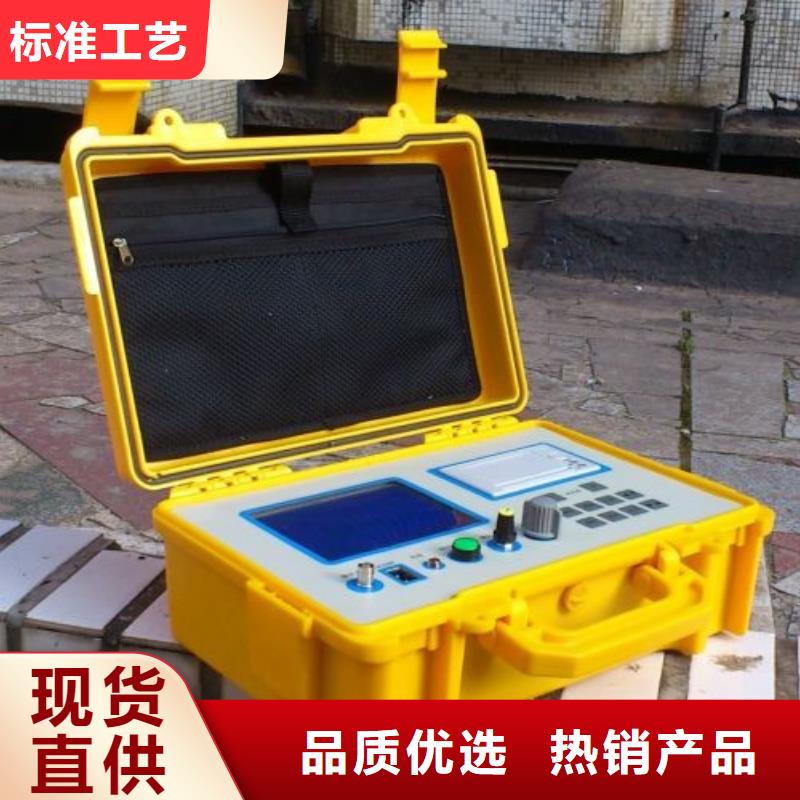

异频线路参数测试仪首先用脉冲测距法（低压脉冲法）测量线路全长。本方法适用于对输电线路的全长、开路故障和短路故障的测试。凡是输电线路相间或相地的绝缘电阻降至线路的特性阻抗（大约等于400Ω），甚至直流电阻为零的故障均为低阻或短路故障。凡是相对地电阻无穷大或虽与正常的绝缘电阻相同，但电压却不能馈至用户端的故障均为开路故障，或称断路故障。测试前，将Q9线与主机输出Q9座相连，Q9线的红夹子与输电线路的一相相连，黑夹子与系统地相连。2.根据被测输电线路的长度，选择脉冲长度一般情况下：＜5Km选取“短距离” 5～10Km选取“中距离”＞10Km选取“长距离”3. 按一下“测试”键，测试屏右下角将弹出一个采样菜单，待完成条结束，屏幕将显示测试的特征波形，并且不断地重复采样显示。在重复采样的过程中可适当调节“主机”的“输入振幅”电位器，直到回波拐点清晰为止。由于输电线路上有较强的感应电压（可能有数百上千伏），在用低压脉冲法进行测量时，仪器不能直接用夹子线夹在故障相上。如果直接接入线路，将因为线路上的感应电压使一起的输入电路烧毁。的办法是先用接地线将相线短路，线路故障测试仪的红夹子经过一个0.1微法/5KV的隔离电容器再接到故障相上，撤掉短路线，就可正式进行测试了。
今年在贵州省购买输电线路阻抗参数测试仪质量有保证有了新选择，天正华意电气设备(贵州省分公司)始终坚守以用户为中心的服务理念,将品质作为发展的基石。厂家直销,确保为您提供价格实惠且品质卓越的输电线路阻抗参数测试仪质量有保证产品。如需购买或咨询,请随时联系我们,联系人:杨经理-18762195566,QQ:805146545,地址:平度市平安路2号。
