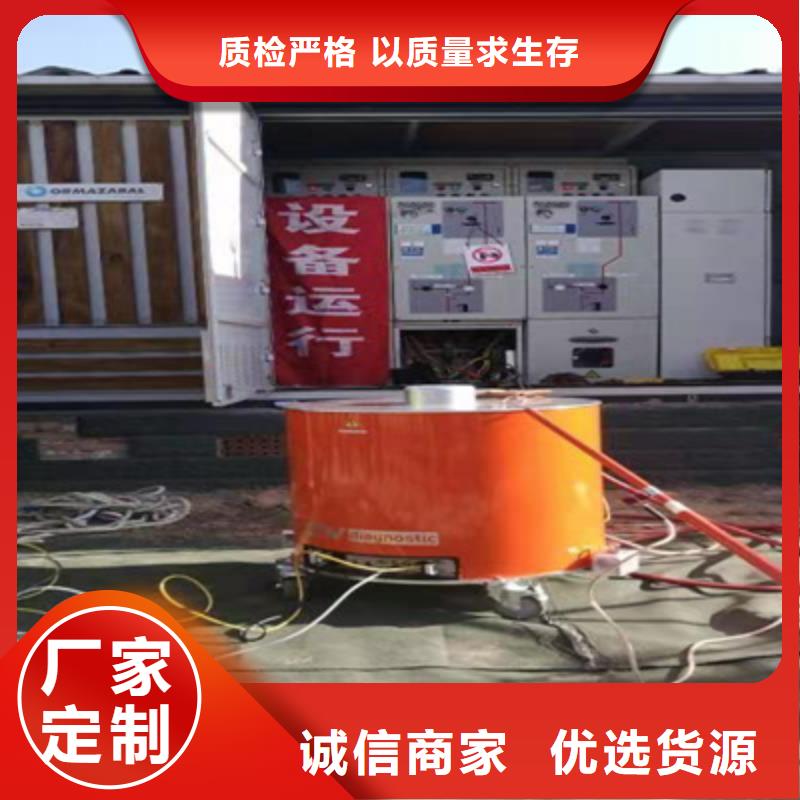

振荡波局放耐压试验系统 测试回路包括:1.1.1 硬件 TH 主要由两部分构成 高压单元：高压线圈、高压分压器、高压开关、局放耦合电容、耦合单元以及局放探测器。 控制单元：笔记本单元主要用于控制测试程序、分析测试数据和保存测试数据，外部连接高压 ，控制开关用于控制高压加压。将系统接地后并内部连接，然后与被测电缆相连。 1.2 软件 TH 软件主要构成如下： TH 测试分析软件，是用户操作的主界面；该软件是由笔记本电脑控制的。 该软件可以进行下述操作： - 定义测试对象； - 校准测试电路； - 加压测试； - 测试并保存测试数据； TH 浏览软件内置于系统中，但也可以根据客户要求将该软件单机独立安装。该软件的主要用途如下： - 显示并管理测试数据，生成测试报告； - 利用脉冲反射仪分析测试数据； - 生成测试报告； - 生成数据库特征。 TH 用户界面是由鼠标和键盘控制。屏幕上每个键都标注了相应功能。每个处于活动状态的功能键都是能进行相应的功能操作或直接进入下一个操作界面。点击“Esc”键就会返回到 TH 系统起始界面。 TH 软件的界面显示以及功能可以归纳如下： 被测电缆：定义被测电缆系统参数； 测试校准：启动并执行测试电路的校准； 测试操作：通过测试以及数据的保存来对电力电缆进行现场诊断； 浏览报告：分析数据并生成测试报告。

振荡波局放耐压试验系统按钮， 弹出该子模块的软 件界面如图 3 所示。IS 项目管理项目管理国时间 项目名称0-2 号电感0 . 3 号电感0-2110－新电感0-2u new L0-4 号电感福星大道 10kV 杉交 2 线长－II 左 福皇大道 10kV 杉交 2 线特－长 II －副本福星大道 10kV 杉交 2 线－IIV2017 年 07 月 19 日 16 时 22分 2017 年 07 月 19 日 16 时 48 分 2017 年 07 月 21 日 10 时 25 分 2017 年 07 月 26S15 时 19 分 2017 年 07 月 28 日 16 时 01 分 2017 年 08 月 02B16 时 53 分 2017 年 08 月 15 日 12 时 05 分 2017 年 08 月 15 日 13 时 26分 新建 渠辑 删除年 月 时 分知 星入道 交 线 图 3 项目管理器1 新建测试项目进行一次新的测试，首先需要建立该测试所对应的测试项目，点击“新建项 目” 按钮， 进入新建项目界面， 如图4 所示。新建测试项目包括测试信息 电缆 信息 两部分内容， 前者主要包括被测电缆所属单位测试人员等信息， 后者主要 为电 缆本体长度中间接头所在位置等电缆结构等信息。图 4 输入必要的测试项目信息图 4 所示， 其中“始端位置”“终端位置”及“电缆长度”为必填项， 其余 信息为生成报告时的信息， 建议填写。树形显示中“LI”‘L2” “L3”分别代表电缆 A.BC 三相， 其下属的子项包括“开始位置”“接头信息”“本体 信息” 三种特征信息。选择所要添加的接头与前一接头处的主绝缘材料， 并填写所要添加的接头 的位置， 点击“添加”按钮， 即可建立电缆特征信息， 如图4 所示。对已建立的 电 缆特征信息，
