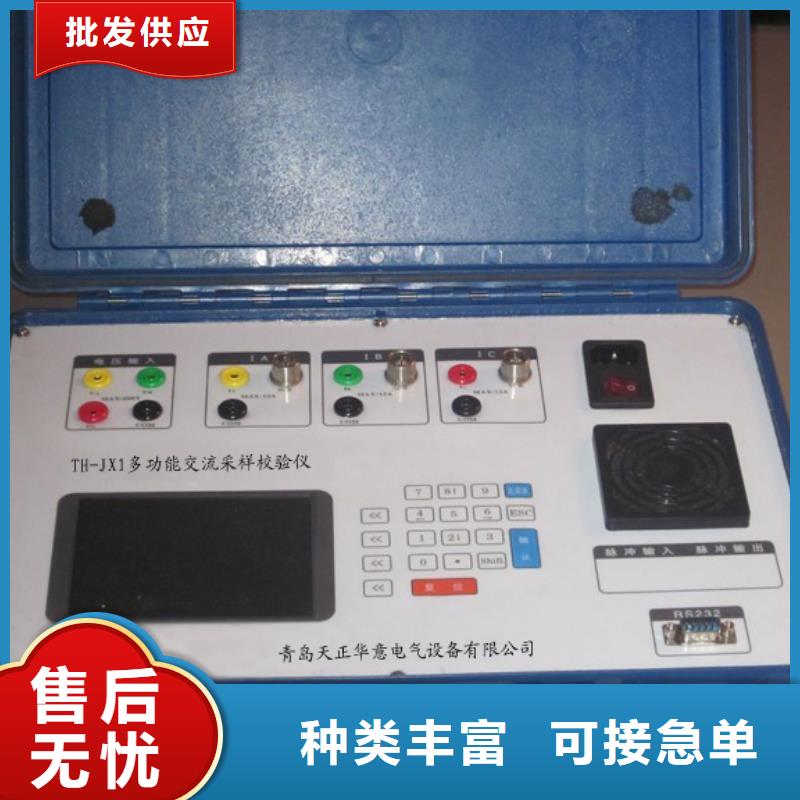

三相交直流校验台-三相交直流校验台规格全产品的真实面貌，远比文字描述来得丰富和生动。点击观看我们的视频，让产品自己为您讲述它的故事。
以下是:三相交直流校验台-三相交直流校验台规格全的图文介绍
天正华意电气设备(黑龙江省分公司)奉行“ 三相交直流功率源质量优先”的生产原则，并一贯遵循对每一道工序负责，对每一个 三相交直流功率源产品负责，对每一位用户负责的质量方针，竭诚为用户服务，既要把生产设备的技术关，质量关，根据用户的具体需要，对设备进行合理的技术改造，以达到不同用户的要求，满足用户不同环境条件下的使用效果。
交流采样现场校验仪操作说明5．1注意事项： 进行电表检测前，通电预热至少20分钟。关机后至少30秒再开机。 电压输出不能短路，电流输出不能开路。 在源操作中要改变电压或电流档位，需先将电压或电流降为零，然后再切换档位。校验75mV表，需专用四芯测试线，输出端在后板上。＊ 装置检定三相两元件表时，被检仪表的B相接装置电压的公共端Uo（黑端）。 装置检测交流单相表时，被检仪表输入接装置的A相输出端。 装置检定电流轻负载表时，请将后板重载/轻载开关向下切换到“轻载（切到“重载”时,装置交流电流输出为输出容量；“轻载”时输出容量约是重载时的一半）。如遇装置工作时发出持续的蜂鸣声，或电压、电流升不起来时，须关机检查。＊ 关机的顺序是先将电压、电流退到零，再揿电源开关。按存储键后数据存储未结束不可中断电源，以免数据遭到破坏！进行初始化时，不可中断电源，以免数据遭到破坏！交流采样器·变送器·仪表校验装置1：源操作：指示仪表3：变送器4：交流采样5：档位校准6：远控青岛天正华意电气设备有限公司图35. 主菜单开机后液晶显示器出现图3所示主菜单画面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。如交直流指示仪表校验的全部操作可在“2：指示仪表”中完成。5．3 源操作源操作是指在装置输出范围内，根据需要对交流、直流输出进行设置，可采用“比对法”进行检测仪表。源操作分为“交流输出设置”操作和“直流输出设置”操作。5. 3. 1交流源输出设置在主菜单中，按“1”键进入“源操作”子菜单界面，在“源操作”子菜单中按“1”则显示如图4。在这里，可根据需要对交流源输出进行设置。
交流采样现场校验仪 使用细则：5.1、仪器应安置于通风良好、无阳光直射、干燥、清洁的地方。电源电压应为220V±10％、50Hz±2％，避免在电源波动较大的地方使用。5.2、开机前项目开关置于“0”位置，输出端不要接上被检仪表，以免档位选择不当损坏仪表，尽量避免频繁开关机。5.3、电源插座上的地线应良好接地。5.4、接通电源开关，液晶屏显示对应的量程和项目。本机一般不需预热即可达到规定的精度。5.5、根据被检表的性能和量程选择相应的量程，如果做交流项目检测时，可按动频率键（循环键）选择相应的频率，做直流项目检测时；不能选择频率！所有电压、电流只有在液晶屏显示“通”时才有输出；当作中值电阻测试时，将项目开关转到“0”，可从“＊、×1、×1k”端子输出相应的中值电阻。5.5.1、频率的选择：按动频率键（循环键），液晶屏窗口有显示5.5.2、输出调节： （1）“按位”调节，将开关拨到“位”侧，按动液晶屏数字对应的上升、下降键一次，对应的位加1、减1，按动上升、下降键不动，对应的位连续加1、减1。如果按动 位，只能调节到满量程值（或设置量程）的100％，以免误操作损坏被检表！（2）“按百分比”调节，将开关拨到“％”侧，按动液晶屏数字对应的上升、下降键，可按照量程值对应的百分比调节。5.5.3、如果按动100％上升键、下降键一次，输出将缓慢的上升、下降到量程值（设置量程值），可方便检查指针表的卡针现象。5.5.4、每一次测量完毕，应按住100％下降键2~3秒钟，使输出回零，再做下一次测量，以免对被检表造成损坏！5.5.5、当出现“超载”时，液晶屏显示“断”，校准仪进入保护状态，输出为零，此时请检查输出接线是否有误，待查明原因以后，按通断键，重新进行测试。5.5.6、ACI从“高阻表”和“-”是高内阻表电流输出（0-1A）。5.5.7、钳形表校验时，将钳形表开关拨动钳形表侧
交流采样现场校验仪 3、置入被校表各项参数，按【变比】键光标移动至PT栏，按数字键【3】【5】【0】【0】【变比】键，光标移至CT栏，按数字键【1】【2】【0】【变比】键，完成变比的置入。4、按键，光标移至参数栏，按数字键【3】【0】键，然后按【 ? 】键改变兆瓦单位，完成被校表额定量程的置入，按【分格】键，光标移至总分格数栏，按数字键【3】【分格】键，光标移至分格栏默认分格为1，按【分格】键，完成被校表各项参数的置入。5、按【↑】键移动光标至电压栏根据提示，按数字键【0】上升电压幅值，也可按【监控】键，分别按电压键升，后按【电流】键转换升降。6、按【校验】键，按数字键【1】，选择自动检表，装置自动翻页，根据提示，按数字【2】选择双向表，装置将自动显示被校表需校的各点。7、按【电流】键，再操作【1】—【8】个数字键，上升或下降电流幅值对准被校表分格，按【计算】键，可显示该点的误差，根据提示完成校表。
交流采样现场校验仪 指示仪表校验在主菜单（图3）中，按“2”键进入指示仪表检测子菜单如图10。5. 4. 1 交流指示仪表半自动检测在指示仪表检测子菜单（图10）中按“1”后，进入“交流电压表参数输入”界面，显示如图11。图的上半部（输出检测）显示内置“标准表”所测得的各相电压、电流、功率、功率因数（或角度）和总的有功功率、无功功率、频率、功率因数及装置当前的电压档位、电流档位、接线方式；图的中部是用于输入当前类型被检仪表参数的地方；图下方的“电压”、“电流”、“功率”、“因数”、“频率”是指被检仪表的五种类型，按其对应键后，可输入当前类型被检仪表的参数和进行半自动检测。装置在开机或复位后，参数输入界面中会自动显示上一次所输入被检仪表的参数，有利于校多块同参数的表。若在“交流XX表参数输入”（XX会随按图下方五种表的类型对应键而相应改变）界面里有不正常显示时，请按“返回”键，可在指示仪表检测子菜单（图10）中按“4”（4:交流指示仪表初始化）后，使其回到初始状态，恢复显示正常。
