绵阳非线性电阻测试仪尊敬的用户：感谢您选购我公司的氧化锌避雷器直流特性测试仪，本仪器可完成10kV电压级以下的氧化锌避雷器的直流1mA参考电压试验，大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10ma的V-A特性试验，锂电池组供电，具有体积小、重量轻、精度高、操作使用方便等优点。请您在使用本仪器之前仔细阅读本说明书内容，并着重关注“指导”部分。 如果您已经阅读完本说明书，建议您将此说明书妥善保管，以便在将来的使用过程中进行查阅。如果您在使用中出现问题，或者对本仪器的某些功能的使用存在疑问，且无法在本手册中获得帮助，请咨询仪器经销商。安 全 指 导☆阅读并理解说明书中的所有指导内容☆确认仪器与被测设备及地连接好才可开始试验☆严禁用手或金属物体触碰高压输出端子，以免造成电击事故☆仪器内部有高压，请勿随意拆卸☆充电只可使用附带的专用电源充电器充电☆使用时请勿将仪器放置在不稳定的架子或桌子上，避免摔落损坏☆勿将仪器置于过热、过湿的环境存放☆勿使用液体或气体清洁剂清洁仪器，可使用干燥布料清洁目 录

绵阳非线性电阻测试仪目前，发电厂、变电站的直流电源系统基本上都能按照相关标准进行设计，保证2-4个级差，但现场运行的直流断路器级差配合是否满足选择性保护的要求，检修维护人员因不具备相应的测试手段和工具，无法进行试验验证，这就给电力系统留下隐患，为此我公司推出了一种适合变电站现场使用、方便携带、自动化程度高的直流电源保护级差配合测试仪，以方便运行维护部门对直流保护电器级差配合进行校验，提高直流系统运行的可靠性，保证电网可靠运行。本测试仪适用电压等级DC110V、DC220V的直流电源系统适用。二、功能特点及技术参数1、功能特点整个系统分上位机显示、控制和下位机执行、保护两部分。采用集中控制的方式，提高系统的性和便捷性。1、采用100M数据采集卡，VC开发平台，采样速率高，准确可靠。2、计算机控制，全汉化图形界面，操作简单，使用方便。3、具有小电流预估和短路校验两种工作模式。4、纯大功率电阻负载，线性度好，精度高，输出调节采用了大功率开关管以实现无触点调节。5、可存储大量数据（具体视硬盘容量而定），实现电子存档；报表打印输出，历史记录快速查找，方便分析。 2、技术参数1、工作电源：AC220V，50Hz2、电压等级：DC110V/DC220V3、电压精度：±0.5%4、电流精度：±1%5、预估精度：±5%6、延时时间量程：0~1s7、延时调节精度：0.1s8、录波分辨率：12位9、装置外形尺寸：185*427*380mm3、使用要求及外观说明3.1 现场条件1）具有固定或移动配电盘，配电盘设有单相220V交流输出，输出功率不小于1KW，输入有自动空气开关保护。2）现场具有直流电源系统配套的蓄电池组。3.2对操作人员要求1）带手套、佩戴防护眼镜；2）携带常用五金工具和万用表。3.3短路测试及注意事项1）测试流程

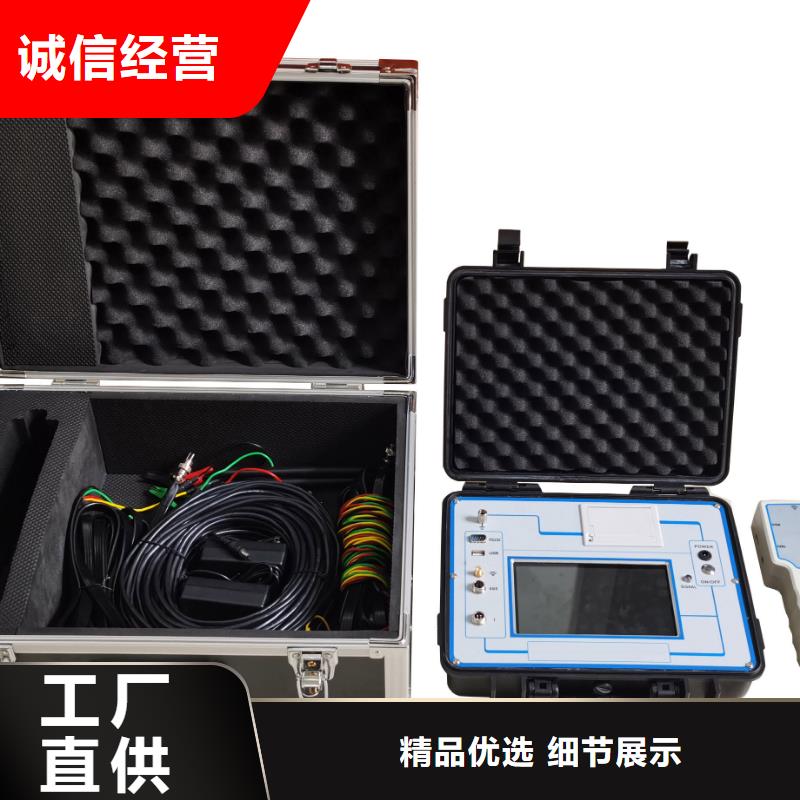

<绵阳>天正华意电气设备有限公司 无线氧化锌避雷器综合测试仪服务为先

绵阳非线性电阻测试仪由于消谐器电阻具有非线性，在测量时电压和电流的波形会发生畸变，不再是传统的正弦波信号，因此不能采用测量普通正弦波的方法进行测量，需要针对消谐器电压、电流真有效值和峰值进行准确测量，通过对比电压、电流的峰值/√2的数值来判断发生谐振时电路中电压、电流的畸变程度，以便准确分析消谐器电阻的非线性特性，对消谐器产品的合格性进行判定。本测试仪器满足对35kV以下电压级：a）并联限压间隙碳化硅消谐器；b）无并联限压间隙碳化硅消谐器的例行试验和交接试验性能参数检测。能实现自动检测消谐器在电流峰值为0.3mA、0.5mA、1mA、3mA、5mA、10mA时相对应的电压有效值，并能自动绘制出消谐器伏安特性曲线图；测量出直流电流1mA、3mA、5mA下的直流电压，计算非线性系数α是否满足标准规范和铭牌参数。仪器采用高能锂电池供电，便于携带至现场方便使用，采用7寸高度亮彩色液晶屏，交流和直流测量及输出方式一键切换，具有测量精度高、性能稳定、等特点，即能用于消谐器电气性能参数检测，仪器将交/直流高压电源、测量和控制系统组成一体，全部元件浓缩在一个机箱内，具有体积小，重量轻等特点，是电力系统现场试验必不可少的设备，可及早发现设备内部绝缘受潮及阀片老化等危险缺陷。二、仪器技术依据的标准：GB/T50064-2014《交流电气装置的过电压保护和绝缘配合设计规范》 GB/T20840.3 《互感器 第3部分：电磁式电压互感器的补充技术要求》DL/T2045-2019《中性点不接地系统铁磁谐振防治技术导则》T/CEC 187-2018《电磁式电压互感器用非线性电阻性消谐器技术规范》便携式耐压测试仪 氧化锌避雷器检测仪 氧化锌避雷器测试仪 工频过电压保护试验装置 工频过电压保护试验仪 氧化锌避雷器直流特性测试仪 氧化锌避雷器阀片特性测试仪 直流保护电器级差配合测试仪 灭磁过电压保护测试仪 消谐电阻器参数测试仪 消谐电阻器测试仪 消谐测试仪

<绵阳>天正华意电气设备有限公司 无线氧化锌避雷器综合测试仪服务为先

绵阳非线性电阻测试仪使用说明书青岛天正华意电气设备有限公司目、仪器生产技术遵循的标准！1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流有效值为0.3mA、3.0mA 、1mA 、10mA时相对应的电压有效值。

绵阳非线性电阻测试仪仪器功能特点：3.1 采用全自动化程控测试技术，能够对消谐器及非线性电阻进行工频伏安特性测试，测量精度高；3.2 彩色触摸式大屏幕图形化操作界面，中文提示界面，触摸式按钮操作，一键完成测试，极其方便；3.3 自带打印机能够及时将试验数据自动打印输出。3.4 可以设定工频电流，0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA六档常用电流指标，覆盖全部常用消谐器电流指标。四、主要技术参数：4.1 仪器适用于对6kV～35kV消谐电阻器电气特性参数测试，试验电压峰值及有效值独立测量，实时计算显示出所施加的试验电压峰值与有效值之比（标准规范要求的±5%以内为有效测量数据）。4.2 交流输出：0.3 mA～0.5 mA～1.0mA～3.0mA～5.0mA～10 mA ;4.3 直流输出 1mA～3mA～5mA～10mA;采用负极性直流电压输出，计算非线性系数α，判断是否在标准规定的范围内。4.4 测量准确度： AC:±1% DC:±1% 4.5 使用环境：户内和户外均可4.6 环境温度/湿度：-20℃～50℃ 不大于80% RH4.7 电源：内置高能锂电池供电，充电AC:220V±10%/50Hz。五、消谐电阻器参数测量仪操作步骤:1、先把消谐器分别用测试线夹与仪器面板上接线孔按颜色相连接；便携式耐压测试仪氧化锌避雷器检测仪氧化锌避雷器测试仪工频过电压保护试验装置工频过电压保护试验仪氧化锌避雷器直流特性测试仪氧化锌避雷器阀片特性测试仪 直流保护电器级差配合测试仪灭磁过电压保护测试仪消谐电阻器参数测试仪消谐电阻器测试仪消谐测试仪

<绵阳>天正华意电气设备有限公司 无线氧化锌避雷器综合测试仪服务为先

绵阳非线性电阻测试仪6、启动测试：点击“开始”按钮，系统自动开始测试，并依次显示测试结果，全部测试选项完成后系统提示完成；7、打印结果：按中文指示点击“打印”按钮，打印机将自动输出本次测试结果。绵阳非线性电阻测试仪七、注意事项：1、在测试状态下（仪器面板上红灯亮时）仪器有高压输出，禁止接触被测物件。2、一定要在断电情况下，更换测试件，进行下一组测试。售后服务1、本设备采取免维护设计理念，正常使用情况下不需要进行专门的维护。如出现工作不正常，只需断电后重新启动即可。如系统仍不能正常工作，请及时与本公司联系。2、本公司为用户安装、调试，以及培训现场操作人员。3、本公司免费为用户提供技术咨询和软件升级等服务。单位名称：青岛天正华意电气设备有限公司

<绵阳>天正华意电气设备有限公司 无线氧化锌避雷器综合测试仪服务为先
<绵阳>天正华意电气设备有限公司 无线氧化锌避雷器综合测试仪服务为先

绵阳非线性电阻测试仪TH-2002消谐电阻器参数测试仪非线性电阻使用说明书青岛天正华意电气设备用限公司1.设备的测试输出端在工作过程中，会产生3000V高压，在测试过程中严禁触摸被测试件和测试夹。2.仪器在现场必须可靠接地。一、概述：电压互感器中性点用非线性电阻消谐阻尼器( 以下简称消谐器 )是它安装在6kV～35kV电压互感器 ( 以下简称 PT)一次绕组 Yo中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够达到良好的抑制涌流和PT铁磁谐振的目的，同时又不影响压变的正常运行，消谐器的正常工作与否，至关重要，为核实消谐器是否合格，应对其工频电流、电压参数进行校验，本测试仪器能实现自动检测消谐器在电流峰值为0.3mA、0.5mA 、1mA 、3mA 、5mA、10mA时相对应的电压峰值或有效值，并能自动绘制出消谐器伏安特性曲线图。二、仪器依据的标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》三、仪器功能特点：1、自动测量伏安特性，并能自动绘制出消谐器伏安特性曲线图。2、彩色LED触摸式显示屏，中文提示界面。4、试验数据自动打印。5、测量为电压峰值、有效值双卡显示。

绵阳非线性电阻测试仪消谐器是安装在6kV～35kV电压互感器一次绕组Y0中性点与地之间的一种非线性电阻消谐阻尼器件，起到限流与阻尼的作用，能够很好抑制涌流和PT铁磁谐振，并且不影响变压器的正常运行。消谐器在使用过程中由于吸收空气中的水分或者通过较大的电流，额定参数会发生变化，如变化超过厂家技术参数表中的范围，应进行维修或更换。消谐器的能否正常工作，至关重要，为核实消谐器是否合格，应定期对其特性参数进行检测。由于消谐器采用大功率非线性材料制作，其阻值会随电流变化，普通方式无法准确测量它的实际阻值和真实特性。本仪器能够按照规程全自动快速检测LXQ型消谐器实际工频特性参数，并显示出伏安特性曲线，可以准确地反映消谐器的真实状态。注：LXQ型表示裸露的无须外瓷套保护的压变中性点用消谐阻尼器。二、主要功能特点：1、测试仪采用32位CPU和高压数据采样模块，检测快速准确。2、内置高压电源，无需外接升压器，单机快速完成检测。3、测量范围适用于LXQ型6kV～35kV消谐器全部常用电流指标.4、采用彩色触摸屏液晶显示器，全中文菜单，可清晰显示检测数据和曲线图。5、自带微型快速打印机，可现场打印检测结果。6、参考标准：Q/GDW415-2010《电磁式电压互感器用非线性电阻性消谐器技术规范》7、自动给出伏安特性曲线图；8、可选择电压峰值或有效值。9、仪器轻巧、便捷适用于现场使用。三、主要技术参数：1、工作电压AC:220V±10%?50Hz.2、输出电压AC：0 V～3000 V； 3、输出电流AC：0 mA～10 mA； 4、测量精度为±3%。5、测量范围：0.3mA、0.5mA、1.0mA、3.0mA、5.0mA、10mA 6、环境温度：-20℃～50℃； 7、环境湿度：≤80%； 8、使用环境：户内和户外；9、体积/重量：30X20X20cm/8Kg

<绵阳>天正华意电气设备有限公司 无线氧化锌避雷器综合测试仪服务为先
无线氧化锌避雷器综合测试仪服务为先 <绵阳>天正华意电气设备有限公司

绵阳非线性电阻测试仪技术指标3.1 直流1mA参考电压试验⑴ 额定输出(DC)：电压0.0～30.0kV 电流0～1000μA ⑵ 测量范围：电流0～1000μA 电压：0.0～30.0kV⑶ 分辨率：电流1uA 电压：0.1kV⑷ 测量准确度：±1.5%3.2直流10mA参考电压试验⑴ 额定输出(DC)：电压0.01～0.5kV 电流0～50mA⑵ 测量范围：电流0～50000μA 电压：0.0～5000V⑶ 分辨率：电流0.1uA 电压：0.01kV⑷ 测量准确度：±1.5%3.3 其他参数⑴ 具有残压自动泄放功能⑵ 具有打印功能⑶ 电源供电方式：免维护高能锂电池组⑷ 环境温度： -10℃～+50℃ 相对湿度： RH ≤80％ 海拔高度： ＜1000米⑸ 外形尺寸/重量：380 mm×280 mm×210 mm/9.5kg4使用方法4.1 仪器面板图图1 仪器面板布局图1.仪器外箱：高强度ABS密封箱2.直流端子：直流高压正输出端子3.接地端子：直流高压负输出端子，同时用作接地端子，试验时必须可靠接地4.充电接口：内置电池充电口，必须使用附配的专用充电器5.电量显示窗：内置电池的电量显示6.高压输出开关：置于OUT时允许在测量时输出高压，置于OFF时禁止输出高压7.工作电源插口：仪器可外接220V市电作为供电电源8.保险管座：用于安装市电方式工作时的保险管9.工作开关：仪器工作电源开关10.高压输出声光报警提示：当仪器输出高压时发生声光报警提示现场操作人员11.按键：仪器操作功能按键12.液晶屏：仪器工作与测试状态显示13.打印机：测试数据的即时打印

绵阳非线性电阻测试仪 现场接线及使用a开关机：将电源开关打至“ON”状态仪器显示屏上显示开机画面（如图2）将电源开关打至“OFF”状态，仪器关闭。欢迎使用氧化锌避雷器直流特性测试仪图2 开机显示界面b测量功能选择页面：等待2秒钟，仪器进入“功能选择”页面（如图3）。功能选择无间隙 ZnO避雷器非线性电阻ZnO阀片选择绵阳非线性电阻测仪 进入图3 功能选择个菜单项为“无间隙ZnO避雷器”测量功能，用于检测10kV及以下电力系统用无间隙氧化锌避雷直流参考电压U1mA和0.75U1mA下的泄漏电流。第二个菜单项为“非线性电阻ZnO阀片”测量功能，用于氧化锌非线性电阻ZnO阀片在直流参考电压U10mA和0.5U10mA下的泄漏电流。第三个菜单项为“时间设定”，可用来设定仪器的日期和时间。日期和时间掉电不丢失，无需每次开机都重新设定。页面底部左边是“选择”字符，指显示屏下方左边的按键为“选择”功能，按下后将在上述三个菜单项间循环切换。页面底部右边是“进入”字符，指显示屏下方右边的按键为“进入”功能，按下后将根据菜单项功能进入对应的功能页面。4.3 “无间隙ZnO避雷器”测量功能图4 无间隙过电压保护器或氧化锌避雷器试验接线示意图当菜单项在“无间隙ZnO避雷器”项时，按功能键将进入“无间隙ZnO避雷器”测量功能，见图5 直流测量无间隙ZnO避雷器退出 进入图4 直流泄漏电流测量界面确定加直流高压？确认试品接线对应退出 进入图5 直流泄漏选择界面注意事项：（1）在开始测量前应将面板上的“高压输出”开关打至“OUT”状态，否则仪器无法输出高压；（2）开始测量前，应确认接线正确，接地良好，以免发生电击事故。（3）10秒内无操作，仪器自动返回上一页面。测量输出高压时，仪器伴有LED发光和蜂鸣器声响提示，测量完毕，显示出所有测量结果，即直流U1mA下的电压及U1mA/0.75倍电压下的直流泄漏电流值，测量完毕，显示测量结果，如图6所示。按左侧功能键可打印测量结果，按右侧功能键可退出本次测试。

<绵阳>天正华意电气设备有限公司 无线氧化锌避雷器综合测试仪服务为先

绵阳非线性电阻测试仪尊敬的用户：感谢您选购我公司的氧化锌避雷器直流特性测试仪，本仪器可完成10kV电压级以下的氧化锌避雷器的直流1mA参考电压试验，大中型同步发电机转子保护用氧化锌非线性电阻ZnO阀片U10ma的V-A特性试验，锂电池组供电，具有体积小、重量轻、精度高、操作使用方便等优点。请您在使用本仪器之前仔细阅读本说明书内容，并着重关注“指导”部分。 如果您已经阅读完本说明书，建议您将此说明书妥善保管，以便在将来的使用过程中进行查阅。如果您在使用中出现问题，或者对本仪器的某些功能的使用存在疑问，且无法在本手册中获得帮助，请咨询仪器经销商。安 全 指 导☆阅读并理解说明书中的所有指导内容☆确认仪器与被测设备及地连接好才可开始试验☆严禁用手或金属物体触碰高压输出端子，以免造成电击事故☆仪器内部有高压，请勿随意拆卸☆充电只可使用附带的专用电源充电器充电☆使用时请勿将仪器放置在不稳定的架子或桌子上，避免摔落损坏☆勿将仪器置于过热、过湿的环境存放☆勿使用液体或气体清洁剂清洁仪器，可使用干燥布料清洁目 录

<绵阳>天正华意电气设备有限公司
无线氧化锌避雷器综合测试仪服务为先 <绵阳>天正华意电气设备有限公司

绵阳非线性电阻测试仪校验方法1、先进行电压校验，可用1000：1的示波器高压探头从输出端“A”“K”（空载时）读取实际电压值VO，误差＝（VO－VRM）/VO × 2、漏电流校验可直接用一标准电阻RO（例：100K/150W）接入设备的输出端作为 被测负载，进行测量操作根据已校准的电压表的读数计算出实际漏电流值IO（IO＝VO÷RO），误差＝（IO－IRM ）/IO × 。九、及其它注意事项：1、本设备属专业设备，操作者使用前需经严格专业培训，未经培训严禁使用本设备。测试时严禁用手触摸被测及设备输出部分，以防高压触电;2、必须使用带良好接地端的外部电源。没有接地的设备外壳可能带电甚至会有高压;请特别注意;3、测量时，输出线与被测的连接要可靠要保证不会突然脱开有高压时一般操作者不要触摸测试仪的外壳。 4、在有高压输出时勿进行切换正反向、电流换档等设备操作;否则会产生人身和设备的问题;5、凡操作者离开设备时一定要关闭测量按键或关闭电源以防止被误碰撞等意外情况而产生的高压问题;6、测试输出时，正向：阳极为高压端，阴极为低压端；反向：阴极为高压端，阳极为低压端;7、凡出现过流保护时必须将“电压调节”调零。并确认调零再按下复位按钮。8、测试时间：当电压达到2kV(或更高)、漏电流50mA以下测试停留时间应小于1分钟/次;漏电流大于50mA时测试的停留时间应小于10秒/次。高压大电流状态下停留时间长，功耗大，将可能使仪器使用寿命缩短或烧毁器件等系列问题发生;请使用者注意;9、设备周围不能有强的电磁干扰源、热源。以免产生测试不准或其它问题;10、本设备为精密仪器使用过程中请注意轻拿轻放

绵阳非线性电阻测试仪前言感谢客户购置和使用青岛天正华意电气设备有限公司的产品，为保证用户的人身和被测设备、正确的使用本公司产品，敬请用户在操作之前详细阅读本产品说明书的全部内容。本说明书仅适用于TH-GII型灭磁过电压测试装置。说明书中包含了使用须知、工作原理、技术指标和产品的使用操作方法等一系列内容。在编写过程中我们尽力做到内容的性和准确性，如果用户在使用过程中有疑问，或者发现有不足或错误之处，欢迎直接联系本公司。二、使用须知灭磁过电压测试装置为大功率高压输出设备，不正确的使用可能会使仪器受损，严重时会危及人身，使用中请严格遵守本规定。1）操作时必须戴好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫，以防高压电击造成生命危险！在连接和拆卸被试品时一定要在关机且复位状态电压输出为“0”时。2）仪器必须可靠接地！测试时仪器接地端与被测物体可靠连接，严禁开路！3）切勿将输出地与交流电源线短路，造成仪器外壳带电；切勿将高压输出端子与地线短路，以免发生意外！4）测试灯或超漏报警灯若有损坏，必须及时更换。检查故障时必须关掉测试装置电源。仪器空载时显示有微小漏电流属正常现象。5）采用标准的电源插座（采用单相250V/10A三极标准电源插座，其接地极必须与地线连接！），需将接地端良好接地。6）打开电源开关前要将“电压输出旋钮”调到“0”。7）供电电源为220V、50Hz工频电源。8）测试中和有高压输出时，不得接触被试品。9）使用环境要求：勿在腐蚀性环境中使用本产品（不要在含有腐蚀性液体和气体的地方使用本产品，否则会对本产品造成损害）。勿在爆炸性环境下操作（不在存放有易爆品的地方使用本产品，以免造成危险）。勿在严重粉尘环境下操作本产品（本仪器内有大功率发热器件，高压可能会有打火放点现象，大量粉尘会有危险）。注意事项：操作时必须带好橡胶绝缘手套、座椅和脚下垫好橡胶绝缘垫！电源线必须用有可靠接地的三芯线！只有在测试灯熄灭，无高压输出状态时，才能进行被试品链接或拆卸操作！
