海北变压器变比测试仪操作使用说明 5.1 测试接线根据被试试品的情况正确连接测试线。5.1.1 变比测试接线（只测变比项目试验）5.1.1.1单相变压器或单相PT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的高压端；低压测试端测试线（较短）的黄、绿测试钳接被测试品的低压端。5.1.1.2单相CT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的二次侧；低压测试端测试线（较短）的黄、绿测试钳接被测试品的一次侧。5.1.1.3三相变压器测试接线高压测试端测试线（较长）的黄、绿、红测试钳接被测试品高压端的A、B、C套管；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.2 直阻测试接线（只测直阻项目试验）高压测试端测试线（较长）的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.3 直阻＋变比测试接线同直阻测试接线。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。
海北变压器变比测试仪操作方法：按本说明书接线及注意事项中2、3、4、5条要求接好电源线、测试线和接地线，打开电源后进入电脑主界面。如图：点击屏幕上的下一步图标可进入变比测试程序界面，在不设置任何参数情况下，点击开始可自动测出变比和接线方式（其他数据无意义），如下图：5.1参数设置测试前首先进行参数设置，点击参数设置按钮进入参数设置界面如下图：需要设置哪一项可点击哪个输入框。存 储 序 号：用于设置此次测试存储于第几条记录。变 压 器 编 号：用于存储被试变压器的信息。一 次 电 压：变压器高压测额定线电压。二 次 电 压：变压器低压测额定线电压。分 接 数 量：多分接变压器分接点总数，若不是多分接变压器，分接总数应设为1（初始值1）。分 接 间 距：每一级分接变压比调整的百分比，例如1.25％，应输入1.25。变 压 器 组 别：选择变压器的接线方式如：Y/y\D/y、ZN/y等，如不知道接线方式可选择未知，则由仪器自动测试。设置完成应点击保存修改按钮，以便将所设置信息存入数据库。
<海北>天正华意电气设备有限公司 海北数字式盐密测试仪、数字式盐密测试仪生产厂家-找天正华意电气设备有限公司
海北变压器变比测试仪 测试完成后按【存储】保存结果；按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。5．单相变压器测试进行单相变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“单相变压器”测试项按【?】键进入图九的接线提示屏，按照图示接线。图九、单相变压器测试接线提示屏接线完成后按【?】键，仪器开始自动进行测试，测试计数进行到第25次停止计数测试完毕，显示测试结果屏、提示行及测试结果屏如图十所示。测试过程中提示行提示为“单相电力变压器变比.极性测试”。测试完毕后结果显示在液晶屏上，图十中可见，测试结果包括：单相高压侧电压，单相低压侧电压，实测相角，单相额定变比，单相测试变比及单相变比误差值，组别判定，测试计数，测试状态。测试完成后按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。图十、单相变压器测试接线结果屏6．Z型变测试（注：此界面平时不用，做Z型变用三相变压比界面）进行Z型变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“Z型变压器”测试项按【?】键进入如图十一所示的接线图屏，按照图示要求接线完成后按【?】键，仪器开始 “Z型变压器”自动测试，测试完毕后显示测试结果屏。提示行及测试结果屏如图十二所示。图十一、Z型变压器测试接线提示屏测试完成后测试结果显示在显示屏上，如图十二所示屏幕左侧包括：高压侧三相的电压，低压侧三相的电压相位，分接值，变比值，变比误差，组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。测试完成后按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。
<海北>天正华意电气设备有限公司 海北数字式盐密测试仪、数字式盐密测试仪生产厂家-找天正华意电气设备有限公司
海北数字式盐密测试仪、数字式盐密测试仪生产厂家-找天正华意电气设备有限公司
<海北>天正华意电气设备有限公司
海北变压器变比测试仪主要功能与特点：1.全自动变比测量功能，无需设置任何参数即可自动完成三相变比和组别的测量，轻松操作，一按即可。2.可自动测量三相、单相变压器变比，并可计算变比误差。3.内置三相信号源，可测量Y/y、Y/d、D/y 、D/d、ZN/y、ZN/d、整流变、铁路变等各种联结组别的变压器的变比。4.可测量变压器联结组标号和极性。并显示一次二次的接线向量图，直观明了，仪器自带自校功能，可根据自校结果判别测试线或仪器故障。5.可自动跟踪变压器有载分接开关位置，并自动指示当前分接点。6.可显示变压器一次二次的电压波形图及相位关系，可测量变压器一二次电压谐波谐波，方便分析变压器故障。7.完善可靠的自动保护功能，确保各种异常情况下仪器完好无损。8.体积小，重量轻，测量准确，速度快（约3秒测试完成）。9.可存储或打印全部测量结果，仪器内置128M存储器（可扩展4G存储卡），可用优盘导出数据库，或上传到计算机。数据库支持excel电子表格打开方式，方便编辑打印或存档。10.采用7寸真彩触摸屏操作，emwinGUI界面，支持汉字输入，操作简单方便。不掉电日历，时钟功能，可随时存储测试时间。11.可支持蓝牙或串口打印机现场打印记录。
海北变压器变比测试仪?使用操作所有测试线和电源线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏，如下图所示。编号 说明1 显示日期时间。2 显示外设和当前操作状态。插入优盘时显示此图标。有蓝牙设备连接时显示此图标。进行存储信息查询时显示此图标。3 仪器主菜单操作区，通过方向键选编号 说明3 择相应功能，按“确认”键进入相应功能菜单。针对三相变压器进行变比、组别测试。针对单相PT、单相变压器、单相CT进行变比、极性测试。专门针对Z型变压器进行变比、组别测试。查询测试过程中保存的各组数据；在存储查询屏可以进行数据打印、转存优盘等操作。设置仪器的日期、时间。需要密码操作，不对用户开放。4 SV：显示仪器当前的软件版本号；HV：显示仪器当前的硬件版本号。针对 功能及操作进行详细说明，其它功能及操作可参考此部分说明。?正常测试：已知高、低压联结方式的情况下，正确输入高、低压联结方式后进行测试。?盲测功能：在不知道高、低压联结方式及组别时可以准确测出变比和组别。以 为例进行说明，进入“盲测功能参数设置”屏，如下图。编号 说明1 一级操作目录，通过“上下”键选择这些功能，当这些功能被选定后，按“左右”键选择对应功能的参数。 小提示：光标在一级操作目录下，可按“确认”键将光标快速跳转到按钮，可快速启动测量。
<海北>天正华意电气设备有限公司
海北变压器变比测试仪存储查询在“主菜单”屏下选中“存储查询”选项，按“确认”键进入“存储查询选择”屏（见图十九）。图十九在“存储查询选择”屏下选中“变比测试查询”选项，按“确认”键进入“变比测试查询”屏（见图二十）。如果没有存储数据，会提示“无存储记录!!”图二十在“存储查询选择”屏下选中“直阻测试查询”选项，按“确认”键进入“直阻测试查询”屏（见图二十一）。如果没有存储数据，会提示“无存储记录!!”图二十一屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示的存储记录。020表示共存储了多少条测试记录。在有存储数据的情况下，在“存储查询”屏下按“左右”键进行不同存储信息的查询，按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?转存优盘：将当前查询的存储数据转存到外接优盘。5.3.4 时钟设置在“主菜单”屏下选中“时钟设置”选项，按“确认”键进入“时钟设置”屏（见图二十二）。图二十二在“时钟设置”屏下按“左右”键对要修改项进行选择，按“上下”键修改所选项，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）5.3.5 装置信息此菜单只是介绍本装置的一些基本信息。5.3.6 厂家设置此项为厂家设置项，需要密码，用户不能设置。
<海北>天正华意电气设备有限公司 海北数字式盐密测试仪、数字式盐密测试仪生产厂家-找天正华意电气设备有限公司
海北数字式盐密测试仪、数字式盐密测试仪生产厂家-找天正华意电气设备有限公司
<海北>天正华意电气设备有限公司
海北变压器变比测试仪提示行提示的内容为按上传数据。图十三、历史数据查询六、接线方法1．三相测量时，仪器高压侧的黄、绿、红三根线分别接变压器高压侧的仪器1＃低压侧的黄、绿、红三根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十四、三相变压器的测试接线2．单相测量时，仪器高压侧的黄、黑两根线分别接单相变压器高压侧的A，N，仪器1＃低压侧的黄、黑两根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十五、单相变压器的测试接线3．测量Z型变压器时，仪器高压侧的黄、绿、红、黑四根线分别接变压器高压侧的仪器1＃低压侧的黄绿红三根线分别接变压器低压侧的接线正确方可测试。接线图如下图所示：图十六、Z型变的测试接线七、电池维护及充电仪器采用高性能锂离子充电电池做为内部电源，操作人员不能随意更换其他类型的电池，避免因电平不兼容而造成对仪器的损害。仪器须及时充电，避免电池深度放电影响电池寿命，正常使用的情况下尽可能每天充电（长期不用在一个月内充一次电），以免影响使用和电池寿命，每次充电时间应在6小时以上，因内部有充电保护功能，可以对仪器连续充电。每次将电池从仪器中取出后仪器内部的电池保护板自动进入保护状态，重新装入电池后，不能直接工作，需要用充电器给加电使之解除保护状态，才可正常工作。
海北变压器变比测试仪接线完成后按【?】键开始自动进行测试，测试自动计数进行到57次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图六所示。图六、三相变压比测试结果屏测试完毕后结果显示在液晶屏上，图六中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上两项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数及组别的矢量图，图中可见：当前组别为0点，所以图中高压侧矢量图（外圈大三角形）与低压侧矢量图（内圈小三角形）方向重合。测试完成后按【存储】保存结果；按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。4．三相匝数比测试进行三相匝数比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【?】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相匝数比”测试选项按【?】键进入如图七所示的接线提示屏，操作人员须按照图示进行接线。图七、三相匝数比测试接线提示屏接线完成后按【?】键开始自动进行测试，测试自动计数进行到42次自动停止计数，测试完毕，显示测试结果屏。提示行及测试结果屏如图八所示。测试完毕后结果显示在液晶屏上，图八中可见：屏幕左侧显示的测试数据结果，包括：三相高压侧电压值、三相低压侧电压值（以上两项为测试过程的数据），各相的当前分接变比值、三相实测额定变比值、三相变比误差百分数、判定组别，测试计数的次数及测试状态。右侧显示的为设置的各个参数。
<海北>天正华意电气设备有限公司 海北数字式盐密测试仪、数字式盐密测试仪生产厂家-找天正华意电气设备有限公司 <海北>天正华意电气设备有限公司海北变压器变比测试仪参数设置屏在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、接线方式、设置日期、设置时间、界面风格。显示屏下一行为提示行，提示操作人员如何进行操作，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：?试品编号：指被测变压器的编号，多可输入6位。?额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值?分接总数：指变压器分接开关总的档位数?等分接级：变压器每档调整的电压百分比?接线方式：预设变压器的接线方式，不影响测试，显示于测试结果中?设置日期：设置当前的日期?设置时间：设置当前的时间?界面风格：改变界面颜色搭配风格，有蓝白和黑灰两种图四、参数设置屏3．三相变压比测试图五、三相变压比测试接线提示屏进行三相变压比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【?】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相变压比”测试选项按【?】键进入如图五所示的接线提示屏，操作人员须按照图示进行接线。
海北变压器变比测试仪工频感应分压器是由3个相互连接的互感器组成的装置，通过开关切换使装置的输出电压等于输入电压的某个比例值。具有电压比例准确，稳定和给出比例的优点。此外，该设备还具有输入阻抗高和输出阻抗低的特点，为的电测量提供了重要的性能，广泛应用于各种测量线路和测量装置中。二、技术参数1、环境条件温 度 20±5℃相对湿度 ＜80％海拔高度 ＜1000m干 扰 没有强电磁场干扰源和震动2、电源条件频 率 50±0.5Hz输入电压失真系数小于 5％3、性能指标一次电压 200V二次电压 0～200V额定负荷 0VA准确度等级 0.005级比例不确定度 3×10-6重 量 10Kg三、工作原理该设备采用准确度的两级变压器方式进行设计，克服了并联式多盘感应分压器后盘对前盘负载影响较大的缺点和串联式增加了一项隔离误差且输入阻抗不高的劣势。两级变压器式多盘感应分压器的原理图如下页所示.由图可见，多盘感应分压器由多只两级感应分压器并联组合而成，前一级比例绕组的1/10段通过双刀开关把某一段电压并联到下一级比例绕组两端，强迫下一盘为上一盘的1/10电压。由于有激磁绕组，所以下一盘对前盘的分路影响极小，又了隔离误差，所以能获得较高准确度。
<海北>天正华意电气设备有限公司 海北数字式盐密测试仪、数字式盐密测试仪生产厂家-找天正华意电气设备有限公司
海北变压器变比测试仪参数设置屏在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、接线方式、设置日期、设置时间、界面风格。显示屏下一行为提示行，提示操作人员如何进行操作，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：?试品编号：指被测变压器的编号，多可输入6位。?额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值?分接总数：指变压器分接开关总的档位数?等分接级：变压器每档调整的电压百分比?接线方式：预设变压器的接线方式，不影响测试，显示于测试结果中?设置日期：设置当前的日期?设置时间：设置当前的时间?界面风格：改变界面颜色搭配风格，有蓝白和黑灰两种图四、参数设置屏3．三相变压比测试图五、三相变压比测试接线提示屏进行三相变压比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【?】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相变压比”测试选项按【?】键进入如图五所示的接线提示屏，操作人员须按照图示进行接线。
<海北>天正华意电气设备有限公司 海北数字式盐密测试仪、数字式盐密测试仪生产厂家-找天正华意电气设备有限公司
<海北>天正华意电气设备有限公司
海北变压器变比测试仪目前变压器直流电阻测试及变压器变比组别测试是变压器停电检修的必测项目，要完成上述检测就需要分别配置变压器直流电阻测试仪及变压器变比组别测试仪，但上述两种仪器生产厂家较多，且功能操作及配线都不相同，而且每次试验时都需要携带两种仪器，由于两种仪器的功能不同，还需要进行两次测试准备工作及两次接线拆线，这样一来导致工作效率大大降低。变压器直流电阻变比测试仪解决了上述问题，一台仪器可进行两项测试：直阻测试和变比测试。屏幕采用大屏幕高分辨率液晶显示屏，方便现场使用，具有中文菜单提示功能，操作简便直观，一次完成三相直阻测试、三相变比测试，测试速度快，准确度高。2 性能特点 2.1 直阻变比测试功能：同时具有直阻测试和变比组别测试功能，一次接线，完成两种测试，简单方便。2.2 变比测试：具有全三相正弦逆变电源输出，输出电压自动调节，具有软启、软停功能，因此测试速度快、精度高。2.3 变比测试：三相变压器、单相变压器、PT、Z型变压器变比、组别、极性测试功能。2.4 变比测试：具有盲测功能，即在不知道高、低压联结方式时进行变比、组别测试。2.5 变比测试：CT变比极性测试功能。2.6 变比测试：单相测试时具有角差测试功能。2.7 变比测试：分接档位可测试到197档。2.8 变比测试：测试量程宽，可达10000。 2.9 变比测试：高低压反接保护功能。2.10 变比测试：输出短路保护功能。2.11直阻测试：对于星型接法且具有中性点引出线的绕组测试，仪器可以采取三相同时测量的方式测试A0、B0、C0相的电阻，节省测试时间。2.12直阻测试：对于Y型和△型的绕组测试，仪器可进行三相自动测试，并折算出三相不平衡率。2.13直阻测试：具有反电动势保护、断线保护、断电保护等多种保护功能。2.14直阻测试：测量范围宽，精度高。2.15不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据600条（直阻测试300条、变比测试300条），并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。2.16 热敏打印机打印功能，快速、无声。2.17体积小、重量轻，方便携带使用。
海北数字式盐密测试仪、数字式盐密测试仪生产厂家-找天正华意电气设备有限公司

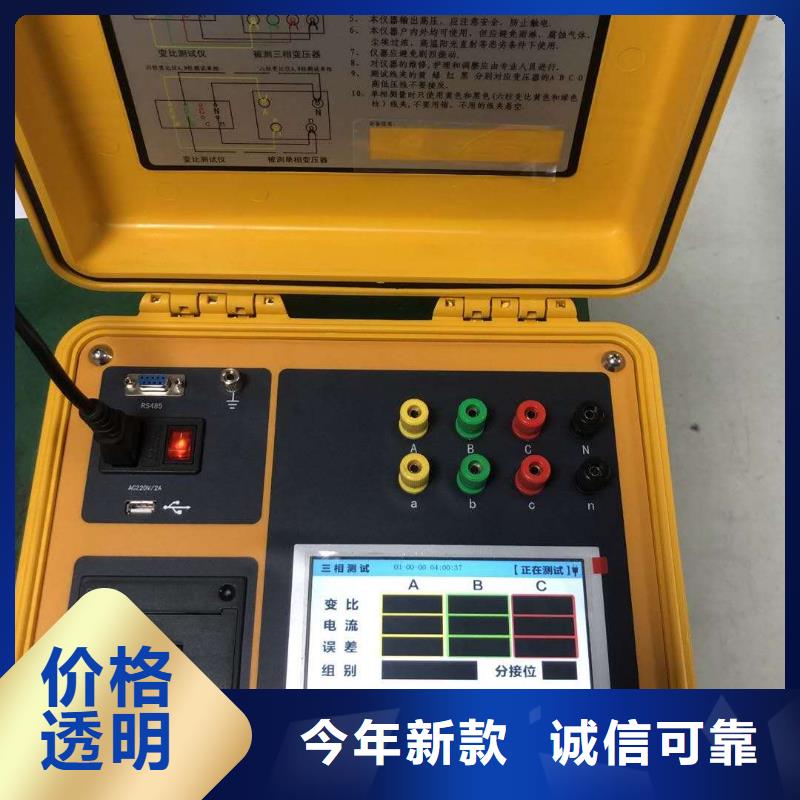

海北变压器变比测试仪功能模块 说明高压测试端 黄、绿、红3色接线座，分别对应A、B、C三相，和红色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器高压侧的A、B、C三相；单相测试时接黄、绿测试线。低压测试端 黄、绿、红3色接线座，分别对应a、b、c三相，和黑色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器低压侧的a、b、c三相；单相测试时接黄、绿测试线。显示屏 5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。按键 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“← →”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。功能模块 说明电源开关 整机电源开关，开机时拨到“―”位置，关机时拨到“○”位置。电源接口 AC220V电源接口。保险管座与电源接口一体，保险管规格为250V/2A，尺寸20mm×φ5mm，应使用相同规格的保险管。接地端子 仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。打印机 打印测试结果。USB接口 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的优盘；在存储过程中，严禁拨出优盘。
<海北>天正华意电气设备有限公司 海北数字式盐密测试仪、数字式盐密测试仪生产厂家-找天正华意电气设备有限公司
海北变压器变比测试仪功能模块 说明高压测试端 黄、绿、红3色接线座，分别对应A、B、C三相，和红色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器高压侧的A、B、C三相；单相测试时接黄、绿测试线。低压测试端 黄、绿、红3色接线座，分别对应a、b、c三相，和黑色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器低压侧的a、b、c三相；单相测试时接黄、绿测试线。显示屏 5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。按键 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“← →”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。功能模块 说明电源开关 整机电源开关，开机时拨到“―”位置，关机时拨到“○”位置。电源接口 AC220V电源接口。保险管座与电源接口一体，保险管规格为250V/2A，尺寸20mm×φ5mm，应使用相同规格的保险管。接地端子 仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。打印机 打印测试结果。USB接口 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的优盘；在存储过程中，严禁拨出优盘。
