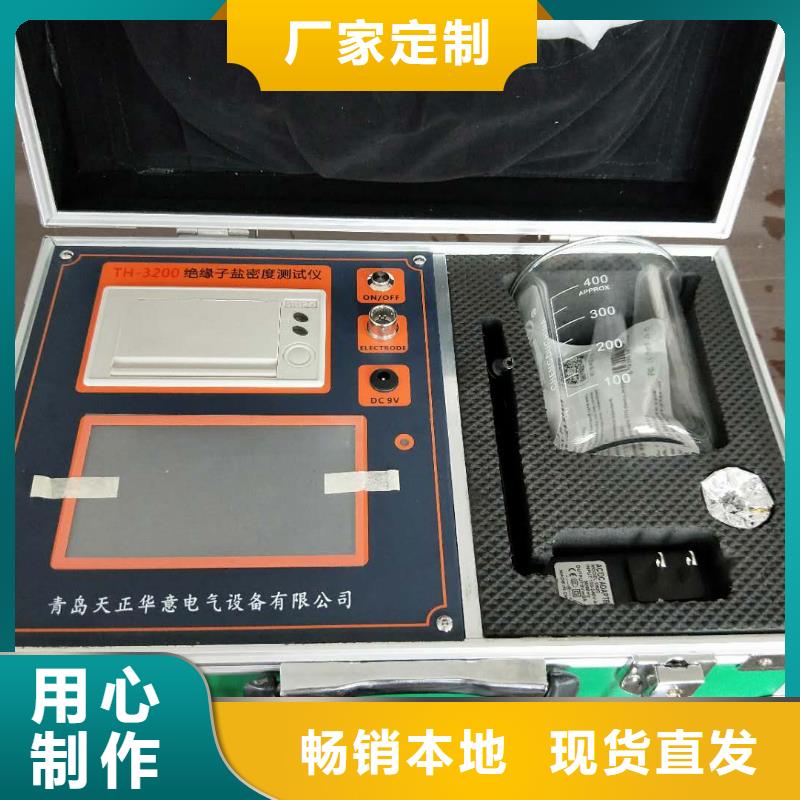

张掖绝缘子盐密度测试仪　设备用于检测电力线路中绝缘子的污秽附着情况，该仪器可一次测量绝缘子盐密度和灰密度，简化了绝缘子污秽检测的流程，非常适合巡检现场和实验室使用。电力线路中绝缘子的污秽程度主要通过盐密度（ESDD）和灰密度的（NSDD）来表征，该仪器同时具备测量盐密度和灰密度的功能。内置了常用溶液体积、绝缘子型号，方便用户直接调用，绝缘子型号与表面积支持用户自定义，增加数据保存功能，可保存十万组测试数据，本机查看数据，支持U盘导出数据，方便用户在计算机上保存，查看。2、功能说明2.1 仪器构成图2.1检测仪各部分组成如图2.1，各部分功能如下：显示屏：该显示屏为触摸显示屏，除显示测量结果等数据外还可通过触摸屏输入参数、操作检测、历史记录查看等功能。打印机：以小票形式打印检测结果，需要自行更换打印纸。检测口：待检测的溶液可通过检测口倒入内部检测容器以便进行测量。排水口：测量完成后用来排出被测溶液，排水前要插入仪器配套的排水管。充电口：使用配套充电器通过充电口给仪器充电。排水键：控制仪器排水功能，当检测结束后可按下此按键将加入检测口的溶液通过排水口排出。电源键：控制仪器总电源，按下仪器开机。USB口：可插入仪器配套U盘进行数据导出或程序升级。

张掖绝缘子盐密度测试仪 操作说明在进行绝缘子灰密度盐密度污秽检测时，首先要使用蒸馏水对绝缘子进行清洗，然后使用清洗后的溶液进行灰密度盐密度等污秽的测量，测量完成之后根据需求保存或打印测试结果。使用排水功能将被测溶液排出并对仪器的检测口进行清洗。各项功能的具体操作步骤如下：3.1清洗绝缘子首先准备好被测绝缘子和一定体积蒸馏水（一般用500mL），用蒸馏水将被测绝缘子片表面污秽冲洗干净（图1），冲洗过程中避免蒸馏水洒出。图3.1清洗绝缘子3.2灰密度盐密度污秽测量图3.2将清洗绝缘子后的溶液搅匀，从中取500mL倒入仪器的检测口如上图，将500mL溶液全部倒入注意不要洒在仪器操作面板上。图3.3按下开机按钮使仪器开机，仪器开机，显示器显示图3.3操作界面，在溶液体积选项框中选择冲洗绝缘子所用蒸馏水的体积（如图3.4）。图3.4在“参数”中绝缘子型号选项框里选择被测绝缘子片型号（图3.5），如果没有该型号则点按“修改型号”-“修改总表面积”，自定义修改绝缘子型号和总表面积，按“确定”即可。

<张掖>天正华意电气设备有限公司 无线智能绝缘子检测仪售后完善

张掖绝缘子盐密度测试仪公司简介：青岛天正华意电气设备用限公司是一家专业从事电气技术研究、电器校验台制作、仪器仪表开发、微型计算机技术应用的高新技术企业，公司自创办以来，采用先进的管理方式，注重新产品的开发和高新技术的应用，所生产的产品一直以的品质和的售后服务而享誉业内。二、产品概述：交直流接触器测试台是我公司根据GB14048.4（低压开关和控制设备—低压机电式接触器和电机启动器》和用户的特殊要求而设计开发的一种新型校验台。本校验台由液高精度数字电压表、数字电流表、调压器、变压器和辅助触点通断指示灯组成，可交直流接触器生产厂家或有关质检部门对交直流接触器的动作特性进行综合测量和鉴定分析；三、设备用途：1.测试交直流接触器的吸合动作特性；2.测试交直流接触器的释放动作特性；3.测试交直流接触器的吸合电流和保持电流；4.测试交直流接触器的主触点和辅助触点进行通断测试；四、技术参数：1.输入电源： 220V±10％（A、N），50Hz；2.设备容量：3KVA；3.输出电压：AC0-50V、250V、450VDC0-50V、250V连续可调，分档转换。(注意在测试时测试输出部分有危险电压，可能引起电击，请勿触摸)4.测试电流的显示范围：AC0-2000MA、DC0-2000MA。5.辅助触点通断测试电压：AC12V五、设备工作环境：1.周围环境温渡上限不超过45℃；2.周围环境温渡下限不低于-5℃；3.相对湿度20％—80％；4.电源输入线径≥1.5㎜2；5.设备周围应无强烈的机械振动冲击，无大量灰尘及腐蚀性气体无强烈的电磁干扰及其它辐射干扰。六、操作说明：1.可靠连接设备的电源输入线。2.合上设备的开关，设备带电，仪表有显示3．将被测试品的线圈用导线连接测试设备的电压输出端子；4. 按试验要求的电压值，切换电压选择开关，选择适合测试档位5.根据测试电压的类型切换交直流选择开关，选取适合试品测试电压的测试档位。6.根据测试电压的要求，调节调压器，观察电压表的读数至所需的测试电压；7.选择合适的线圈电流显示范围；8.在确认以上设置正确无误后，按下测试启动按钮，则电压输出端子有电压输出，即可对试品进行测试；9.当设备上的点动/连续按钮按下时，启动测试后有连续的电压输出，反之则为点动输出九、注意事项：

<张掖>天正华意电气设备有限公司 无线智能绝缘子检测仪售后完善

张掖绝缘子盐密度测试仪输入绝缘子面积之后点按显示屏左侧搅拌按钮，仪器开始自动进行灰密度检测检测完以后装上电导率传感器，插入容器内测出盐密度。检测结果会显示在屏幕中央。3.3排水及清洗将排水管插入箱子后侧排水孔，按下“排水”按键即可将被测溶液从排水管排出，待被测溶液全部排出后，再加入500mL蒸馏水，点按清洗按钮仪器即开始进行自动清洗，清洗完成后将蒸馏水排尽，然后恢复“排水”按键，拔出排水管。注意：排水孔在箱子后侧，插拔排水管时需要压下接口的卡扣再进行插拔，否则容易损坏排水接口。3.4测量结果打印点按“打印”按钮可将此条检测结果打印出来，执行打印操作同时仪器会自动将此条检测结果保存。3.5测量结果保存点按“保存”按钮，仪器将当前检测结果保存在仪器内部。3.6测量结果导出将U盘插入USB接口，点按“导出”按钮可将保存在仪器内部的所有数据导入到U盘。3.7时间校正点按“参数”—“设备参数”—“校时”按钮弹出时间调整波轮（图3.6），按照当前时间拨动波轮进行校时。图3.63.8固件升级点按“参数”—“固件升级”为程序升级，首先将升级包拷入U盘并将U盘插入USB孔，点按“固件升级”即可进行升级。3.9仪器充电将仪器自带充电器插入充电口，充电器指示灯亮红色说明正在充电，充电过程大约需要6小时左右，待仪器充满电之后充电器指示灯亮变为绿色。注意不要长时间充电。3.10更换打印纸按下打印机面板上方卡扣，打印机面板弹起，放入打印纸，按下打印机面板即可。

无线智能绝缘子检测仪售后完善 <张掖>天正华意电气设备有限公司

张掖绝缘子盐密度测试仪干燥将过滤后的滤纸顺对折成90°后平放在干燥箱的搁板上，关好箱门。打开电源开关，仪器开始加热工作，温控仪表开始显示工作室的温度。干燥箱出厂时设置的温度为130℃，干燥时长为30-50分钟。可以根据实际情况重新设置温度和时长，建议温度不要超过150℃，否则可能引起滤纸燃烧。（详见附录C）工作完毕后，关闭电源开关即可。第五步：称重将干燥后的滤纸和灰一同称重。（天平的使用详见附录E）a)调水平：天平开机前，应观察天平后部水平仪内的水泡是否位于圆环的中央，否则通过天平的地脚螺栓调节，左旋升高，右旋下降。b)打开电源，按〔ON/OFF〕键，开启天平，预热30分钟。c)天平校准，先按“去皮”，再放入砝码，然后取下砝码，如果显示值不为0，则再次按“去皮”。f)置入滤纸和灰，待g出现后，即是滤纸和灰的重量。g)称量完毕，按〔ON/OFF〕键关机。第六步：计算使用以下公式计算：绝缘子表面附灰密度NSDD＝1000（Ms-Mf）/S。注：NSDD的单位为mg/ cm2 （毫克每平方厘米），Ms表示滤纸和灰一起称重的质量，单位为g，Mf表示过滤前滤纸和擦拭用纱巾质量，单位为g，S表示绝缘子的表面积，单位为cm2。

张掖绝缘子盐密度测试仪干燥将过滤后的滤纸顺对折成90°后平放在干燥箱的搁板上，关好箱门。打开电源开关，仪器开始加热工作，温控仪表开始显示工作室的温度。干燥箱出厂时设置的温度为130℃，干燥时长为30-50分钟。可以根据实际情况重新设置温度和时长，建议温度不要超过150℃，否则可能引起滤纸燃烧。（详见附录C）工作完毕后，关闭电源开关即可。第五步：称重将干燥后的滤纸和灰一同称重。（天平的使用详见附录E）a)调水平：天平开机前，应观察天平后部水平仪内的水泡是否位于圆环的中央，否则通过天平的地脚螺栓调节，左旋升高，右旋下降。b)打开电源，按〔ON/OFF〕键，开启天平，预热30分钟。c)天平校准，先按“去皮”，再放入砝码，然后取下砝码，如果显示值不为0，则再次按“去皮”。f)置入滤纸和灰，待g出现后，即是滤纸和灰的重量。g)称量完毕，按〔ON/OFF〕键关机。第六步：计算使用以下公式计算：绝缘子表面附灰密度NSDD＝1000（Ms-Mf）/S。注：NSDD的单位为mg/ cm2 （毫克每平方厘米），Ms表示滤纸和灰一起称重的质量，单位为g，Mf表示过滤前滤纸和擦拭用纱巾质量，单位为g，S表示绝缘子的表面积，单位为cm2。

<张掖>天正华意电气设备有限公司 无线智能绝缘子检测仪售后完善

张掖绝缘子盐密度测试仪 使用方法 向上抬起门把手，打开箱门，把需要干 燥处理的物品放入箱内钢丝搁板上，摆放时请注意物品之间要留出空间，以便空气对流循环，且不能堵塞下部的风道，向下压门把手关闭箱门。2、接通与本设备要求相一致的电源，并将所使用供电电源插座的接地端可靠接地。3、打开电源开关，显示器显示工作室温度。4、修改设定温度:按一下“Set”键，进入温度设定状态，显示窗下排显示提示符“SP”，上排显示温度设定值。按仪表上的位移键、增加键、减少键，设定所需温度。设定完成后，1分钟内无任何操作，仪器进入正常显示状态。或者按“Set”键，退出设置状态，进入正常工作状态。5、修改设定时间：连续按二次“Set”键，进入干燥时长设定状态，显示窗下排显示提示符“ST”，上排显示恒温时间设定值（个位置闪烁），按仪表上的位移键、增加键、减少键，设定恒温时长。设定完成后，1分钟内无任何操作，仪器进入正常显示状态。或者按“Set”键，退出设置状态，进入正常工作状态。6、当恒温时长为“0”时，表示没有定时功能，控制器将连续运行，显示窗下排显示温度设定值。当设定时间不为“0”时，显示窗下排显示运行时间，并且一位小数点“.”亮。等测量温度达到设定温度后，定时器开始计时，电亮的小数点开始闪烁。时间到，运行结束，显示窗下排显示“End”，蜂鸣器鸣叫30秒。运行结束后，长按“减少键”3秒可重新运行启动。7、干燥结束后，关闭电源开关，等物品冷却到一定温度后（等降到室温后），再打开箱门取出物品，小心烫伤。

<张掖>天正华意电气设备有限公司 无线智能绝缘子检测仪售后完善
无线智能绝缘子检测仪售后完善 <张掖>天正华意电气设备有限公司

张掖绝缘子盐密度测试仪 鼓风干燥装置详细说明I、产品介绍恒温鼓风干燥装置（干燥箱）外壳体均采用优质冷轧板制作，外表采用静电喷塑；内室采用镜面不锈钢板制成；内设多层载物托架，高低位置可调；同时设置有合适的热风循环系统，隔热层充填超细玻璃棉。箱门设有双层钢化玻璃观察窗，便于观察；工作室与箱门接触处采用硅胶密封圈密封，以保证工作室与箱门之间的高度密封性，电器控制面板均布置在箱体左侧。箱内加热系统由电加热器、风机、合适的风道结构以及控温仪组成；控温精度高，设定温度有保护装置，并配备有报警功能和定时功能。II、功能特点1、箱体内均采用镜面不锈钢氩弧焊制作而成，箱体处采用优质冷轧板，造型美观。2、采用具有超温偏保护、数字显示的微电脑P.I.D温度控制器，带有定时功能控温可靠。3、热风循环系统由能在高温下连续动转的风机和合适风道组成。提高工作内温度均匀度。

<张掖>天正华意电气设备有限公司 无线智能绝缘子检测仪售后完善

张掖绝缘子盐密度测试仪 将参数还原成默认值(2)更改界面(界面2)当前选中项为红色背景通过键盘输入数据来更改参数大小。5.4记录界面记录界面如下:按键详解:左右箭头 上下翻页[ 选中记录触屏选择要查看的记录 查看当前 进入详细记录查看界面删除所有 删除所有记录导出所有 导出所有记录返回 返回上一界面按“查看当前”进入详细记录界面在详细记录界面中所有的操作只针对当前记录可以打印单条导出单条记录至U盘删除一条记录具体界面如下:按键详解:左箭头 上一条记录右箭头 下一条记录打印当前 打印当前的记录信息 删除当前 将当前记录删除导出当前 导出单条记录返回 返回上一界面5.5 本机界面本机界面如下:功能详解:菜单名称 功能电池电量： 提示电池剩余电量存储空间：108/100000 108为已存储量，100000为总存储量。出厂日期： 仪器的出厂日期主板编号：05DDFF37 仪器主板编号，是售后的重要凭证软件版本 仪器软件版本编号 切换到英文界面中文 中文界面返回 返回上一个界面六、维护保养a) 电导电极在使用前应用蒸馏水或去离子水浸泡，祛除电极表面的污物。用后也要用蒸馏水清洗干净，干后收藏。要保持电导电极的清洁。b) 电导电极的电极头容易敲碎。测量时，小心勿碰撞容器，以免损坏。c) 长时间不用时请将电池电量充满后存放。七、配置清单物品 数量测试主机 1台电极 1支充电器 1个U盘 1个烧杯（400ml） 个专用纱巾 1包专用手套（一次性） 1包使用说明书 1份出厂检验报告及合格证 1份八、售后服务a) 仪器自售出之日起一个月内，如有质量问题，由我公司免费更换新仪器。b) 仪器一年内凡质量问题由我公司免费维修。c) 仪器使用超过一年，我公司负责长期维修，适当收取材料费。d) 若仪器出现故障，应寄回本公司修理，不得自行拆开仪表，否则造成的自损我公司概不负责。e) 如购销合同另有约定的，以合同为准。注：由于电极为易损物件，不在保修范围内。附录A

<张掖>天正华意电气设备有限公司

张掖绝缘子盐密度测试仪装置结构及原理2.1 装置结构交流接地故障查找仪由系统分析仪、支路探测仪、采集器三部分组成。2.2 测试原理2.2.1 交流中心点不接地系统障查找原理(IT系统)该装置采用低频小信号的原理对被测系统进行绝缘分析与故障定位。在对交流不接地系统绝缘故障进行查找时，将分析仪上标示的L1，L2，L3及地线对应的接入被测系统，分析仪会向被测系统施加一低频小信号来计算系统总的对地绝缘电阻，如下图示：交流不接地系统绝缘故障分析原理图如上图示，信号源Signal产生的电压变化幅值为U1，此时，B点对地的电压变化幅值为U2，根据R1与Rx两端的电压与电阻比可列关系式：（U1-U2）/U2 ＝ R1/Rx可得：Rx ＝ (R1 ＊ U2) / (U1 – U2)如果分析仪检测出被测系统存在绝缘故障，则按照用户设定的频率与信号幅值启动检测信号，该检测信号在被测系统中产生的电压变化幅值为U2。在C，D，E处分别检测被测系统馈线漏电电流变化波形，C处为1＃正常馈线，D处为N＃故障馈线的故障点靠近母线一侧，E处为N＃故障馈线回路的故障点靠近负荷一侧。由于C处与E处负荷侧方向没有绝缘故障，所以其对应的电流I１与Im为零，而D处负荷侧存在故障电阻Rx则信号源在Rx上会产生故障电流信号，该故障信号电流的频率与幅值会与信号源Signal的频率和幅值变化一致，如果信号源在Rx两端产生的电压变化幅值为U2，电流变化幅值为In则：Rx ＝ U2 / In对于单相不接地交流系统绝缘故障查找，则只需接入L1与L2及地线即可。2.2.2 交流中心点接地系统故障查找原理（TN-S系统）对于中心点接地系统故障查找可直接采用漏电流测量的方式进行分析，如下图示：设图中L1，L2，L3三相对地电压分别为U1，U2，U3，分析C，D，E三处的电流可知，C与E处电流为零，D处电流为U3/Rx根据这一特征可以实现该类系统的绝缘故障查找。

无线智能绝缘子检测仪售后完善

张掖绝缘子盐密度测试仪功能特点（1）．交流系统各线对地电压测量功能，可测量单相或三相各线对地电压，测量范围：0—400V；（2）．系统绝缘电阻测量功能，分析仪可测量系统对地绝缘总电阻，测量范围0—999.9KΩ；（3）．单相或三相系统自动识别功能，分析仪可自动识别被测系统为单相或三相，单相系统显示各线对地电压及线间电压，三相系统显示各线对地电压；（4）．装置具有调频、调幅、复位、电流波形选择和工作模式选择功能，可实现高阻绝缘故障的查找定位。（5）．支路绝缘阻抗测量及绝缘故障定位功能，仪器测量每条支路对地绝缘阻抗大小，并可通过波形显示及方向显示实现绝缘故障点的定位；（6）．故障电流频谱分析功能，装置通过快速FFT变换实现电流变化的频谱分析功能，有效提取被测电流频点的信号幅值，提高检测精度；（7）．交直流电流表功能，装置可做高精度电流表使用，电流测量分辨率可达0.01mA；（8）．波形曲线显示及方向显示功能，在使用探测仪对被测支路进行检测时，显示屏会以波形曲线形式显示被测支路电流变化情况，方便使用者快速准确地实现故障点的查找。四、主要技术指标4．1分析仪主要技术指标使用环境?工作电源：内部供电L1与L2之间AC220V或AC380V 外部供电：5V开关电源?环境温度：-20℃—55℃?相对湿度：0—90％交流电压测量?交流电压测量范围:0-400V ?交流电压测量分辨率：0.1V?交流电压测量精度：≤±2％绝缘电阻测量?绝缘电阻测量范围:0-999.9KΩ?绝缘电阻测量分辨率：0.1KΩ?绝缘电阻测量精度：≤±5％?告警门限：200 KΩ信号调幅大小?0mA:不施加信号?0.4mA：短路电流0.4mA开路电压8V?0.8mA：短路电流0.8mA开路电压16V?1.6mA：短路电流1.6mA开路电压32V?2.5mA：短路电流2.5mA开路电压50V检测波形类型选择：正弦波、方波工作模式：强制信号启动、自动信号启动显示介质及分辨率：TFT320x240

<张掖>天正华意电气设备有限公司
<张掖>天正华意电气设备有限公司 无线智能绝缘子检测仪售后完善

张掖绝缘子盐密度测试仪 测试仪设计说明 1、 本测试仪低值报警提示是依据电力检测标准规程设置绝缘电阻值低于500MΩ即为低值绝缘子，检测时自动报警提示。 2、 本测试仪可存储测试结果按照所测杆塔实际情况，直接在测试仪上手工进行设置，设置杆塔号，串号和相别。设置完后可开始进行测试，仪器自动存储所测结果。后期可按所设置的杆塔号，串号查询相应的测试结果。 三、使用保管注意事项 1.应在干燥天气进行检测； 2.使用前检查测试仪电量是否充足； 3.使用本测试仪带电检测绝缘子时应遵守DL 409-91 电业工作规程； 4.不得使用该测试仪带电检测少于三片的绝缘子； 5.带电检测35KV及以上电压等级的绝缘子时，当发现同一串中的零值绝缘子数达到表2时，即应停止检测。如果绝缘子串的总片数超过表2的规定时，零值绝缘子片数可相应增加。 数字式绝缘子超声波探伤仪按照现代化的工艺制造。严格的检验工序和质量管理模式保证了仪器的出厂质量。如果您确定仪器有故障，请联系青岛天正华意电气设备有限公司并指明故障状态。由于可能不能在现场进行维修，请妥善保存仪器运输箱。 如果您对仪器的使用、操作、及技术规格有特殊要求或问题，请与青岛天正华意电气设备有限公司联系。在检测过程中两探头间有高压严禁人体接触； 7.安装或调整探头时，必须在关闭电源三秒后操作；

张掖绝缘子盐密度测试仪功能说明5.1主界面按键详解:开始测量 进入测量界面参数设置 进入参数设置界面查看记录 进入查看记录界面本机信息 进入本机信息界面5.2 测量界面按下开始测量按键，仪器进入测量模式。如未插电极，仪器提示“请接入电极”。测试完成后按“保存结果”键保存结果或“打印结果”键打印。界面如下:数据详解：数据名称 测量值 单位 备注盐密度 自动减去基准值电导率 单位：微西门子每厘米温度 放置2分钟温度稳定污秽等级(Q/GDW 1 详见附录B。显示值以灰密度大于2mg/ cm2为前提。污秽等级 详见附录A。统一爬电比距 22~25 mm/KV 实际爬电比距大于此值为。按键详解:打印结果 将当前测试的结果直接打印出来保存结果 将当前测试的结果保存5.3 (1)参数界面(界面1)触屏按对应条目选择修改对象，字体背景色为黑色。按“更改参数设置”键进入修改状态(界面2)。参数设置完后选“恢复出厂”会设定成默认参数。注意参数一旦设定完成下次开机时参数即为设定值(不再是默认值除非恢复出厂)。参数详细说明:参数名称 默认值 取值范围 单位 备注溶液体积 实际用水量＞＝表面积＊0.2ml表面积 1450 100-9999 cm2 单片绝缘子上下总表面积基准值 0-实际值 原始溶液含盐量，修改时仪器首先会自动测量。电极常数 标注实际值 电极上标定的K值带电系数 带电与非带电ESDD的比值重置时间 标准时间 当前时间出错时可修改按键详解:更改参数设置 更改当前选中的对象参数恢复出厂
