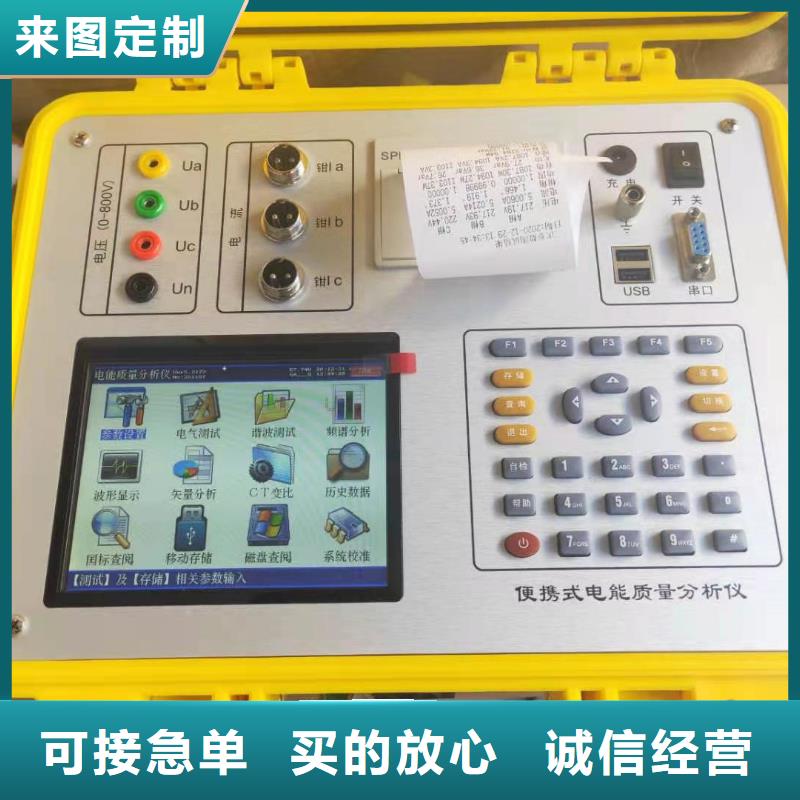

乌海电能质量分析仪 键盘操作键盘共有30个键，分别为：开关、存储、查询、设置、切换、↑退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：开关键：在台式设备此键为保留键，不起作用。↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。另外，↓还可以用于显示子目录菜单。键：确认键；在主菜单下，按此键显示菜单子目录，在子目录下，按下此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，按下此键均直接返回到主菜单。存储键：用来将测试结果存储为记录的形式。查询键：在主菜单按下此键直接进入功能屏。设置键：在主菜单按下此键直接进入功能屏。切换键：保留功能，暂不用。自检键：仪器调试过程中用来烧字库，此功能用户不需用到。帮助键：在主菜单按下此键直接进入功能屏。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5键：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现提示信息提示的相应功能。当5分钟内无按键按下时液晶自动进入省电模式显示，按任意键可恢复显示。

乌海电能质量分析仪携带式仪表检定界面1然后点击升源按钮启动源输出，然后调节面板上的百分比调节区域按键来（量程或总分格数的百分比）调节源输出，当仪表指针平稳的调节至对应的格数时，按“读数”键，系统将根据所输入的仪表精度自动进行误差计算，并在对应的界面列表上显示出来（如果检定误差不合格，则会以红色框显示出来），同时，检定光标自动移动到下一检定点，重复以上步骤，检定新的检定点。如需重新检定某一个检定点，可通过面板上的方向键将检定光标移动到需重新检定的点进行检定。当检定数据多于一页时，按“下一页”或“上一页”进行翻页查看。在检定时可以使用键盘板上面的DEL删除选中的读数。误差＝（实际值-标准值）/基准值。在检定界面可点击右边的方向按钮打开侧边栏，然后可选择格数或者数值进行检定。携带式仪表检定界面2数据保存与报表查看如下：一个检定点检定完毕后，系统将自动关闭源输出。按“保存”键保存所检定的数据；按“返回”键返回到参数录入界面，如果用户未保存检定数据，系统将弹出提示保存数据的对话框。点击指示仪表检定界面的数据查看按钮，进入记录查询界面（如图所示6），可通过点击或者方向键选择要查看的记录，然后点击查看进入数据查看界面（如图所示7）。若只要有一条上升误差与下降误差的平均值不在规程内，将判定仪表为不合格。

<乌海>天正华意电气设备有限公司 单相电能表现场校验仪直销价格

乌海电能质量分析仪 变送器在主界面点击变送器按钮进入变送器检定设置界面（如图13所示）：图13 变送器检定设置界面进入变送器检定设置界面，可以在此界面设置参数，选择直流或交流类型的变送器，再选择输出类型，，然后设置变送器的输入输出电压电流量程等等参数，选择检定方案，此方案为系统设置里面设置的检定方案，具体去看6.1，然后点击下一步，进入检定界面（如图14所示）。图14 变送器自动检定界面1图15 变送器自动检定界面2图16 变送器自动检定界面3在检定界面可以点击数据查看可查看所选择检定方案（如图15所示），点击自动检定，系统将按照检定方案来检定一个个设置好的检定点（如图16所示），然后系统会读取输出的实测值，接着计算出误差，检定完成可以按保存按钮来实现数据的保存。图17 变送器手动检定界面点击手动检定进入手动检定界面（如图17所示），可以在此界面检定单个检定点，在检定过程中可修改检定参数。图18 变送器记录查看界面图19 变送器数据显示界面在变送器检定设置界面，点击数据查看进入记录查看界面（如图18所示），可通过方向键或者点击来选择要查看的记录，然后点击查看，进入数据展示界面（如图19所示），可查看之前自动检定保存的记录，在此界面可以删除之前记录的数据。

<乌海>天正华意电气设备有限公司 单相电能表现场校验仪直销价格

乌海电能质量分析仪?主要功能与特点1)检定各类交直流指示仪表、工频和数字仪表、电能表等。?指示仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，同步表，直流电压表、电流表、功率表等。?工频和数字仪表：交流电压表，电流表，有功(无功)功率表、相位表，功率因数表，频率表，直流电压表、电流表、功率表等。?电能表：单相，三相四线和三相三线有功、无功电能表。2)输出的交流电压源，交流电流源，功率源均是高精度高稳定度的标准源、使用中无需加表监视，内部软件自校准。3)交流电压、电流能够输出2～31次谐波，谐波幅度0～40％任意可调，谐波相位可以任意设置。4)输出直流电压源、直流电流源均为高精度高稳定度标准源，使用中无需加表监视。5)数字移相相位调节细度为0.01°。6)可同时测量直流电压和电流。7)输出交流电压、电流实现闭环控制保证低漂移及年稳定度。8)各项输出采用动态负载，自动调整，使负载趋于恒定，降低负载调整率。9)自动故障检测，可显示出现故障部位。10)大容量的FLASH ROM，可存贮检定数据。11)提供以太网及RS232接口，可与PC机或笔记本电脑连接进行检定和进行报表档案管理。12)整机重量≤18公斤。

乌海电能质量分析仪 ?电流输入：指用哪种方式进行电流的测量，包括：5A钳表测量方式、25A钳表测量方式、100A中钳表测量方式、500A中钳表测量方式、400A大钳表测量方式(非标配)、2000A大钳表测量方式（非标配），共6种选项。通过←、→键在几种方式间进行切换，选定到所需方式。?额定电压：指被测装置的额定一次侧电压值。共有0.38、6、10、35、66、110、220kV七个档位，按←、→键切换选择，选定到所需档位。?短路容量：短路容量是指电力系统在规定的运行方式下，关注点三相短路时的视在功率，它是表征电力系统供电能力强弱的特征参数，其大小等于短路电流与短路处的额定电压的乘积。?供电容量：供电系统的负荷一般是指用户降压变压器容量，比如多少千伏安。?协议容量：用电人申请并经供电人核准使用电力的 功率或视在功率。?设置日期：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：2013年1月12日则输入20130112确认即可。?设置时间：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：11点45分07秒则输入114507确认即可。?变电站名：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。输入方法为：按确认键使内容变成红色，再按相应的键输入内容，完成后再按确认键结束。

<乌海>天正华意电气设备有限公司 单相电能表现场校验仪直销价格

乌海电能质量分析仪工作条件装置必须在制造商规定的工作条件下工作。必须要考虑的技术要求有：仅供室内使用。避免将本仪表置于水和液体中。尽量将仪表置于清洁无尘的地方。避免将本仪表置于温度过高或过底的环境中。仪表和附件应在制造厂包装条件下，于室内贮存其环境温度为0－40℃，相对湿度为30％－80％，且在空气中不应含有足以引起腐蚀的有害物质电源的电压和频率。通风和粉尘装置依靠后面板的通风孔进行强制通风。将装置放置于水平的平面，并在装置周围留出100 mm（4″）的孔隙时，一般即可获得充足的空气流通。由于发生过热会损坏装置，因此要注意避免阻碍装置后面的气流。装置的设计满足IP4X 的要求，技术指标满足污染等级II 环境下的应用，这种环境在短时间的轻度凝结条件下不具有传导性。当发生凝结现象时，请勿使用装置。在更加严重的粉尘或潮湿条件下请勿使用装置。清洁请在清洁之前确保先后断开装置信号线和电源线。可使用潮湿的无绒布清洁装置面板和外壳。切勿将水渗入装置内部。·请不要将本装置交由非专业人员使用和玩耍，以免出现事故和造成不应有的损坏。·插拔脉冲输出输入线以及通讯线插头时，请勿用力拉线，手指贴在插头上拔线。·装置使用时，需要预热5~10分钟

<乌海>天正华意电气设备有限公司 单相电能表现场校验仪直销价格
<乌海>天正华意电气设备有限公司 单相电能表现场校验仪直销价格

乌海电能质量分析仪 功能操作1.主界面2.指示仪表功能界面2.1携带式指示仪表点击主界面里面的指示仪表进入指示仪表界面，首先显示的时携带式仪表检定设置界面携带式仪表检定设置界面1当检定“携带式三相四线有功表”时，在“仪表类型中”选中“三相四线有功表”；设置“被检厂家”；主界面有小键盘可用来输入中文，设置对应的编号；然后输入所检仪表的电压量程、电流量程和检定点。量程输入分为单量程和多量程两种方式：多量程输入参考图2所示（在两个电压量限中间加“-”），其中全检量程为100V-1A，非全检量程为200V-1A；单量程输入参考图3所示。图3 携带式仪表检定设置界面2备注：1）电压量限和额定电压同步智能输入：如电压量限填入100V电流填入1A则额定电压和电流则会自动填入100V和1A，但输出电流、电压有效值，以填入的额定电压为准。2）检定功率表时，如需检定功率因数改变量，点击“检定功率因数改变量”处；如需反向检定功率表，则在功率因数栏的下拉菜单选中“-1.0”进行反向检定，“1.0”为正向检定。完成所有参数的输入后，按“检定”按键，进入检定界面

乌海电能质量分析仪 同步表检定方法：选择同步表需要检定的项目，完成编号输入后，输入同步表的电压量程和频率。先选好“检定相目”，按下“检定”按键，看同步表的指针偏转是否正常，指示值是否正确。检定结果将由客户自己选择判定，然后保存。检定时用户可观察同步表同步指针是否指向同步点，如果有偏差，则利用按键板上的“、”调节键调节输出，将指针调整至同步点。当所有项目检定完毕后，的判断结果由检测人员选择，然后按“保存”键保存所有检定项目的检定数据。保存记录存放在“安装式指示仪表-记录查询”中。注意：检定“相位差”时，实际上是以A相相位为基准调节B相相位，看同步表是否可调；检定“压差”和“频差”时，B相为模拟市电端输出，A、C相为并网端输出；同时，请注意所检同步表的接线说明。

<乌海>天正华意电气设备有限公司 单相电能表现场校验仪直销价格
单相电能表现场校验仪直销价格 <乌海>天正华意电气设备有限公司

乌海电能质量分析仪 波形显示”界面图八、波形显示界面波形显示界面如右图所示。在此屏中可显示出当前各个被测模拟量的实际波形，波形实时刷新，能直观的显示出被测信号的失真情况（是否畸变、是否截顶），当前显示为A、B、C三相所有的电压电流的波形 用↑、↓键来切换不同的相别；可切换为A相电压、电流的波形，B相电压、电流的波形，C相电压、电流的波形，A、B、C三相电压的波形，A、B、C三相电流的波形。可以做为简单的示波器使用。屏幕下一行为提示行，提示可进行的操作。7．“矢量分析”界面图九、矢量分析界面矢量分析屏如右图所示，在此屏显示被测装置的实测矢量六角图，同时显示出三相电压（二元件时为两相）、三相电流（二元件时为两相）的矢量关系以及以Ua（二元件时为Uab）为参照的各个量之间的相位角。通过此屏可以直观的判断三相计量装置的接线是否正确，各相负荷的容、感性关系，上图所示为标准阻性负载时接线全部正确情况下的三相四线向量图。按F1键能将屏幕锁定，按F2继续刷新。退出返回主菜单。

乌海电能质量分析仪 功能操作1.主界面2.指示仪表功能界面2.1携带式指示仪表点击主界面里面的指示仪表进入指示仪表界面，首先显示的时携带式仪表检定设置界面携带式仪表检定设置界面1当检定“携带式三相四线有功表”时，在“仪表类型中”选中“三相四线有功表”；设置“被检厂家”；主界面有小键盘可用来输入中文，设置对应的编号；然后输入所检仪表的电压量程、电流量程和检定点。量程输入分为单量程和多量程两种方式：多量程输入参考图2所示（在两个电压量限中间加“-”），其中全检量程为100V-1A，非全检量程为200V-1A；单量程输入参考图3所示。图3 携带式仪表检定设置界面2备注：1）电压量限和额定电压同步智能输入：如电压量限填入100V电流填入1A则额定电压和电流则会自动填入100V和1A，但输出电流、电压有效值，以填入的额定电压为准。2）检定功率表时，如需检定功率因数改变量，点击“检定功率因数改变量”处；如需反向检定功率表，则在功率因数栏的下拉菜单选中“-1.0”进行反向检定，“1.0”为正向检定。完成所有参数的输入后，按“检定”按键，进入检定界面

<乌海>天正华意电气设备有限公司 单相电能表现场校验仪直销价格

乌海电能质量分析仪工作条件装置必须在制造商规定的工作条件下工作。必须要考虑的技术要求有：仅供室内使用。避免将本仪表置于水和液体中。尽量将仪表置于清洁无尘的地方。避免将本仪表置于温度过高或过底的环境中。仪表和附件应在制造厂包装条件下，于室内贮存其环境温度为0－40℃，相对湿度为30％－80％，且在空气中不应含有足以引起腐蚀的有害物质电源的电压和频率。通风和粉尘装置依靠后面板的通风孔进行强制通风。将装置放置于水平的平面，并在装置周围留出100 mm（4″）的孔隙时，一般即可获得充足的空气流通。由于发生过热会损坏装置，因此要注意避免阻碍装置后面的气流。装置的设计满足IP4X 的要求，技术指标满足污染等级II 环境下的应用，这种环境在短时间的轻度凝结条件下不具有传导性。当发生凝结现象时，请勿使用装置。在更加严重的粉尘或潮湿条件下请勿使用装置。清洁请在清洁之前确保先后断开装置信号线和电源线。可使用潮湿的无绒布清洁装置面板和外壳。切勿将水渗入装置内部。·请不要将本装置交由非专业人员使用和玩耍，以免出现事故和造成不应有的损坏。·插拔脉冲输出输入线以及通讯线插头时，请勿用力拉线，手指贴在插头上拔线。·装置使用时，需要预热5~10分钟

<乌海>天正华意电气设备有限公司
单相电能表现场校验仪直销价格 <乌海>天正华意电气设备有限公司

乌海电能质量分析仪 CT变比”界面在此功能下，进行低压CT的变比和角差测试。图中可见：屏幕中提示出一次电流和二次电流测试应使用的钳表分别为：一次用C相中号钳表，二次用A相的5A小号钳表。钳表不能用错，注意一次电流必须用中号钳表或大号钳表进行测量，否则可能会超过仪器的电流量程。在参数设置中应按照一次电流所使用的钳表量程来设置。下方分别显示出一次电流、二次电流、实测变比9．“历史数据”界面图十、历史数据界面历史数据界面如右图所示。按F1键查看某一历史时刻的电气参数，包括：各相电压、电流，零序电压、电流，正序电压、电流，负序电压、电流，电压、电流的不平衡度，各相有功功率、无功功率，总有功功率、无功功率，频率、总功率因数，各相电压电流之间相位夹角及各相功率因数。按F2键查看1~16次电压和电流畸变率和谐波，按F3查看17~32次谐波，F4查看33~48次谐波，F5查看49~64次谐波。屏幕下端蓝条为提示行，按↑、↓键逐条浏览历史记录，←、→键快进寻找，退出键返回主菜单。

乌海电能质量分析仪交流标准源的输出设置在主菜单界面，按 键后进入交流源输出界面。初始状态栏：100V档、5A挡、输出关闭（没有输出）、谐波关闭（无谐波输出）、接线Y型（三相四线）、闭环开启、U试验点。一般地，交流源的输出主要有3步：设置合适的档位、设置正确的接线方式、设置要输出的幅值。 步：设置合适的档位设置档位包括设置电压档位和设置电流档位，分别对应按键 和 。和 均为循环按键，每按键一次将自动轮切到下一档位状态。第二步：设置正确的接线方式接线方式主要指“Y型（三相四线）”和“V型（三相三线）”。设置接线方式的对应按键为 ，此键为循环按键。第三步：设置要输出的幅值此步根据需求设定交流源，包括输出的幅值、相位、频率以及是否含谐波等。设置输出的具体方法有试验点输出、常规按键输出、旋钮输出、批量编辑输出四种。5.6.2. 试验点输出方法：试验点输出指通过面板试验点键达到标准源一键输出的效果。此法快捷简便，对于常规试验点的输出非常有效。对于电压、电流，装置以档位百分比的形式给出了丰富的常用试验点；对于相位则给出了一、四象限的常用试验点。实例操作：假设当前已经选择了Y型（三相四线）、100V/5A档位。现需进行U＝100VI＝4A，φ＝60°情况下的有功测试。步，假设当前快捷键是“U试验点”，如果不是，按 切换到“U试验点”，再按快捷键“”将三相电压设置到“100V档” ＊ ，即100.000V。第二步，按 切换到“I试验点”，再按快捷键“80％”将三相电流设置到“5A档”＊ 80％，既4.0000A。第三步，按 切换到“PF试验点”，再按快捷键“/0.5L”将电压电流相角设置成60°。注意： 使用此法的前提是已经设置好了相应的档位状态。此法设置均针对所有相进行，不能单相控制。
