山南高低压开关柜通电试验台使用方法和注意事项4.1：打开试验台后门，将三相四线380v电源接至接线端子L1、L2、L3、N上，打开机内电源总开关，面板“电源指示灯”亮，再打开面板“电源控制”所有仪表亮。4.2：当接通电源时，操作台右上方"红"指示灯亮，此时将钥匙打开则面板上的电秒表 所有仪表亮，调整信号I至36V，用专用短接线将面板3、4短接，再启动大电流，电秒表开始计时。4.3：调整信号0-36V电压表应有0--36v变化。4.4：如需要36-400V交流电源时，调整0-400V即可经上述步骤检查，可以大致估计整机功能完整。五：测 试 电 机 保 护 器 1：本测试台配有专用保护器底座，供JDB120、225、300、DZB-1和QDZ-II等保护启用，120和225中间一相对两侧位置相反，使用时可将底座上铜汇流排相互对调。2：不同型号保护器有不同的控制线路接法面板上的控制线路组合接线柱供不同组合连接用。3：做过载及短路试验：（以JDB-225保护器80A档为例）电流调压器调零 按下启动按钮 调整电流调压器电流表指示80A通电5S 再将电流升至96A（80A的1.2倍） 立即将电秒表清零开始计时自动跳闸，电秒表上显示时间即为保护器动作时间。对于动作时间较短项目的，例如作6倍或8倍试验的开启电源开关并将电秒表至零，启动后将电流表整定为480A或640A跳闸后相隔5S，电流调压器不在回零重新启动，再测一次，这样可以电流调整过程中的时间误差，电流调压器重新启动一次应立即跳闸，表示该保护器起短路保护作用，电秒表显示的时间为短路动作时间。

山南高低压开关柜通电试验台 、使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱上，再插上电源插头送电。此时A、B、C相电源指示灯亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！ 试验台到位后才能在接线柱上接线！2、三相380V固定输出在后面接线板接线柱（固定380V）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮按上，三相交流固定输出指示灯亮，表示在接线柱（固定380V）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮按上，三相交流固定输出指示灯灭，此时交流固定输出380V接线柱无电压输出。3、三相可调交流0~2V/1000A及0-50A/20V电流输出在后接线板的接线柱交流电流或交流电压接线柱上接上被试品，将被试品的常开或者常闭触点接到面板上的“触点接入”端口。将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按下启动按钮，三相交流可调输出指示灯亮，表示在后面板接线柱有三相交流电压或电流可输出，此时可顺时针分别旋转A、B、C三相调压器手轮，监视三相可调电压、电流表，可调输出三相交流电流或者三相交流电压。再按下启动按钮的同时电秒表开始计时，缓慢调节到所需电压或电流，按下停止按钮。将电秒表清零。然后按下启动按钮，至被试品动作，电秒表停止计时，表示此试验完成。做完该项试验后，将三相旋钮分别归零，按下停止按钮。此时交流可调输出接线柱无电压或电流输出。 注：此三相可调交流0~1000A/2V电压输出工作时，三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。

<山南>天正华意电气设备有限公司 现货供应电机综合测试台_厂家
现货供应电机综合测试台_厂家 <山南>天正华意电气设备有限公司

山南高低压开关柜通电试验台尊敬的顾客感谢您购买本公司TH-III型高低压测试通电台。在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！版权声明青岛天正华意电气设备有限公司版权所有，并保留对本手册及本声明的终解释权和修改权。本手册的版权归青岛天正华意电气设备有限公司所有。未得到青岛天正华意电气设备有限公司的书面许可，任何人不得以任何方式或形式对本手册内的任何部分进行复制、摘录、备份、修改、传播、翻译成其它语言、将其全部或部分用于商业用途。免责声明本手册依据现有信息制作，其内容如有更改，恕不另行通知。武汉钰恒电力设备有限公青岛天正华意电气设备有限公司在编写该手册的时候已尽努力保证其内容准确可靠，但青岛天正华意电气设备有限公司不对本手册中的遗漏、不准确或错误导致的损失和损害承担责任。读者对象本手册的读者对象为本测试仪器试验技术人员，以及配置和此仪器试验台的管理员。

<山南>天正华意电气设备有限公司 现货供应电机综合测试台_厂家

山南高低压开关柜通电试验台 具体这样描述，如果要产生三相交流250V，则按如下步骤进行：1)合上总电源开关，按下总回路控制的合闸按钮，此时合闸灯亮，再按下交流操作电压控制的合闸，此时交流操作电压控制的合闸灯亮，此时后出线板中的交流操作电压就有输出电压了，如需要电压为250V，只要调节调压器，使电压为250V即可。2)如果要输出三相10A的电流，操作方法如下：3)先将通电试验台上的线与开关柜的电流互感器二次侧的线相连，按下总回路控制的合闸按钮，此时合闸灯亮，再按下三相电流控制的合闸按钮，此时三相电流控制的合闸灯亮，此时后出线板中的三相电流就有电流输出了，如需要电流为10A，只要调节调压器，使输出电流为10A即可。4)另外两个通道操作方法相同。4、后出线板上的固定输出是指输出电压为固定值，只要输入电压不变，输出电压就不会改变。5、设备内部有三个保险，若插上总电源后，电压表无显示或出现过载的情况后均可能是保险烧坏，只要换上相同规格的即可。但如果更换过大的保险是很危险的，这会造成设备的损坏。。6、试验完毕后，先将输出调节旋扭逆时针旋转至零位，再断开电源开关，待放电完毕后，才能开始解线。一份

<山南>天正华意电气设备有限公司 现货供应电机综合测试台_厂家 现货供应电机综合测试台_厂家 <山南>天正华意电气设备有限公司

山南高低压开关柜通电试验台 仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。一、概 述高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态.针对断路器生产厂家的需求，我公司在原有六工位磨合测试系统外，又自行研发生产了TH-II单工位高压断路器磨合测试仪。TH-II高压断路器测试仪，自带大功率可调直流电源，大屏幕液晶显示器，通过参数设定能满足所有断路器和接触器的磨合测试， 界面快捷简便，极大的提高工作效率。仪器克服了传统磨合测试设备使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。

山南高低压开关柜通电试验台 矿用高低压开关保护器试验台使用说明书青岛天正华意电气设备有限公司一：概述该设备主要是测量煤矿机修厂维修开关的必备助手，它能提供各种开关的工作电源和大电流，及开关的动作时间，三相同步测量，漏电电阻试验，真空管耐压测试等。二：主要技术参数工作电压：三相四线，380V，50Hz。三相可调电输出：0-660V/0-1140V，容量范围65％-120％U e可调，容量为3kVA。单相模拟信号：0-36V，0-127V，0-380V。试验大电流： 0-2500A动作时间测量：0-999.99s。计时精度：1ms。电阻投入：0-145KΩ。三相同步测量：0-999.99s真空管耐压测试仪：0-10kV。接触电阻测量精度：1微欧。记时装置精度：0.001秒。三 ：适用范围可检测的各种馈电开关、启动器、照明综保、多回路组合开关及单独对各常用保护器，如JDB系列的性能检测。配合开关本体，可对所有保护器进行检测。可对各开关进行漏电闭锁、漏电、过载、短路、缺相、三相不平衡、断路器同步、真空管接触电阻、工频耐压等实验。

<山南>天正华意电气设备有限公司 现货供应电机综合测试台_厂家 <山南>天正华意电气设备有限公司

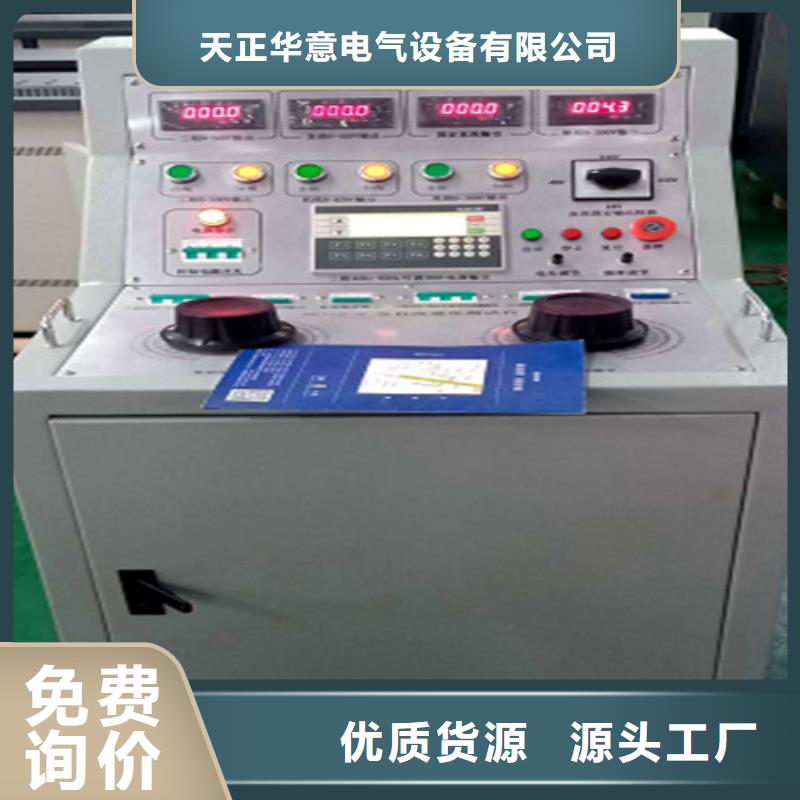

山南高低压开关柜通电试验台高低压开关柜通电试验台用于高低压开关柜生产厂家出厂动作调试，也可用于变电站检修替代站内直流操作电源及其它需要直流电源的场合。在发电厂、变电所、开关柜厂等单位，一次设备是重要的，二次设备也是重要的，因为一次设备和二次设备构成一个整体，只有二者都处在良好的状态，才能保证电力生产的。二次设备是指对一次设备的工况进行监测、控制、调节、保护，为运行人员提供工况或生产指挥信号所需的设备，因而二次回路的故障常会破坏或影响电气设备的正常运行，用好管好二次回路的电气设备，是确保电力生产的重要环节。本测试车就是根据二次回路测试和试验要求，从用户对二次回路试验的实际需要出发而由本公司自行设计生产的。本产品具有功能全、体积小、外形美观、便于移动等特点，是测试二次设备各项参数的理想设备。

山南高低压开关柜通电试验台使用方法：1、将“AC380V电源输入”接入到三相四线电网中，将地线接入大地网中，决不可将地线接入到零线或是接入到其他设备的外壳上，这样将会给之后的测试工作带来很大的危险，众所周知，在设备发生故障或设备外壳带电后，操作人员若接触带电体如同接入380V电网，若接地不良或没有接地，将会失去对操作人员的保护，使操作人员如同接入到380V电网一样危险，会对操作人员造成很大的伤害，严重的会造成人员死亡。所以在使用之前一定要检查接地线是否接触良好，接入的地网是否是真正的与大地相连。为了您的，请严格按照要求操作。2、在接入AC380V电源时，应先切断电源，待线接好后再合上电源，同时要注意，接线时，双手一定不能碰导线的金属部分，这样会造成触电。正确的做法是先切断总电源，保证导线不带电的情况下将导线与电源可靠的连接，连接完后人员均不要再碰导线，更不要接触没有绝缘的金属部分。3、根据开关柜不同的种类，将开关柜中的各合闸，分闸或者是各种需要电源的装置用导线与开关柜通电试验台相连，连接完后再合上总电源开关，同时合上相应的交流或直流或是电流输出开关，调节调压器手柄，输出电压就慢慢上升，达到需要后停止上升，开始对待出厂的开关柜做各种测试。

<山南>天正华意电气设备有限公司 现货供应电机综合测试台_厂家

山南高低压开关柜通电试验台使用方法1. 测试高压开关分（合）闸起动电压的接线方式见图（1）2. 测试高压开关合闸电压：机壳接地、接通电源后，把电压调到小，按住合闸按钮，旋动调压旋钮，使电压慢慢上升，当高压开关合上闸时，电压表指示的电压值就是合闸电压。3. 测试高压开关分闸电压：按住分闸按钮，其它操作步骤与测试合闸电压相同，当开关分开时，电压表指示的电压即为分闸电压。4.作高压开关测试仪输出电源时，接线方法如图（2）机壳接地后，接通电源调到设定电压值即可。五、注意事项1. 机壳可靠接地。2. 使用本电源时，原有的分、合闸电源必须断开。3. 严禁电源短路。六、操作电源的步骤接线：请按说明书图 1将线连接。1.合闸：目的是检测“合闸”继电器在额定电压的 70％（厂家提供参数）例：DC 220V 70％＝154V 时应可靠合闸。调节电压至 154V 时按操作电源的“合闸”按钮此时开关应可靠合闸。2.分闸：目的是检测分闸继电器在额定电压的 30％ 例：DC 220V 30％＝66V时，按操作电源的“分闸”按钮此时高压开关应不动作。当 DC 220V 65％＝143V 时高压开关应可靠分闸。3.弹簧操动机构：目的检测弹簧操作机构继电器在额定电压的 70％（厂家提供参数）例：DC 220V 70％＝154V 调节电压至 154V，如连线为操作电源“合闸”引线，请按“合闸”按钮，此时应听到开关内弹簧操作机构继电器合闸声。七、高压开关操作步骤接线：请按说明书图 2将线连接。1. 合闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值，操作高压开关测试仪，高压开关合闸。关闭操作电源。2. 分闸：操作高压开关测试仪到“运行”时间预置。将操作电源电压调至需要值，操作高压开关测试仪，高压开关分闸。关闭操作电源。

<山南>天正华意电气设备有限公司

山南高低压开关柜通电试验台使用外部电源，先将控制线接入到仪器面板的“外触发”端口，然后仪器进行参数设置，将触发方式设置成外触发，接线方式同内触发一样，也可红线接合闸线圈、绿线分闸线圈，黑线接公共端。测试时，先在特性测试菜单按确认键操作测试，再做断路器合或分闸动作，即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。即可采集到数据。用户在接线前，应根据各种高压开关控制屏的接线图，仔细分析后接线。6.4手动触发方式不需要接控制线。在参数设置菜单中把采集信号时间延长5秒钟，然后快速进行手动分或合闸，即可采到信号，此动作要在5秒钟内完成，超过则不显示数据，测试的数据主要参考弹跳时间、弹跳次数、同期、速度，合、分时间为评估值。6.5速度传感器安装方法在测试开关速度时，先将直线传感器安装在高压开关的动触头上。根据所测开关的类型油、真空、SF6，选择相应的传感器安装。0.1mm直线传感器（真空开关类）传感器的直线拉杆用磁铁吸附在开关的垂直导电杆（动触头）上，传感器用万向支架固定，在分闸状态上时行安装。安装时电子尺必须和动触头垂直，先拉出15mm左右的长度确保合分闸时传感器不要应开关上下运动而拉坏。这类安装方法主要是ZN28开关或者是没有安装底盘的ZN63（VSI）等动触头裸露出来的真空开关。

<山南>天正华意电气设备有限公司 现货供应电机综合测试台_厂家

山南高低压开关柜通电试验台剩余电流动作特性测试仪是按照标准GB16917.1-2014/GB16916.1-2014制作的，它是专门用于小型漏电断路器动作特性的自动校验。仪器以ARM-7高速处理器为核心，配以高速真有效值A/D转换器和带市电跟踪的DSS正弦信号发生器及功率放大器，仪器自动输出电流，可进行动作电流、动作时间等试验项目，是塑壳漏电断路器校验的理想设备。1、产品外观仅供参考 根据功率大小不一样仪器由触摸屏、电源开关、输出插座等部分，操作简便、显示清晰，美观大方。2、功能特点?24位高速高精度真有效值AD转换，对动作电流及电压进行采样?高速处理器对动作时间进行采样?支持标准Modbus-RTU通讯协议?支持常规产品动作电流快速选择及非常规产品动作电流单独设置?32位嵌入式处理器，高速处理大量通讯数据?RS232/485全速率异步串行通信接口，波特率可达115200bps?输入输出信号隔离保护，工作?软硬件看门狗WDT设计，保证系统稳定?配置参数存储于flash存储器，掉电不丢失，保存?软硬件抗干扰设计，可适应电磁环境较为恶劣的场合

现货供应电机综合测试台_厂家 <山南>天正华意电气设备有限公司

山南高低压开关柜通电试验台 、使用方法1、电源的连接将试验台推到试验所需位置后，在后面接线板上按A、B、C、N将电源接到接线柱上，再插上电源插头送电。此时A、B、C相电源指示灯亮。表示电源已接入。注意：禁止接线带电拖动电缆线！牢靠接好试验台保护接地线！ 试验台到位后才能在接线柱上接线！2、三相380V固定输出在后面接线板接线柱（固定380V）上接线，将总电源开关（QF1）置于“ON”位置，将三相交流固定输出380V启动按钮按上，三相交流固定输出指示灯亮，表示在接线柱（固定380V）上有三相交流电压固定380V输出。做完该项试验后将三相交流固定输出380V停止按钮按上，三相交流固定输出指示灯灭，此时交流固定输出380V接线柱无电压输出。3、三相可调交流0~2V/1000A及0-50A/20V电流输出在后接线板的接线柱交流电流或交流电压接线柱上接上被试品，将被试品的常开或者常闭触点接到面板上的“触点接入”端口。将总电源开关（QF1）置于“ON” 位置，将下面板上调压器手轮逆时针调到零位，按下启动按钮，三相交流可调输出指示灯亮，表示在后面板接线柱有三相交流电压或电流可输出，此时可顺时针分别旋转A、B、C三相调压器手轮，监视三相可调电压、电流表，可调输出三相交流电流或者三相交流电压。再按下启动按钮的同时电秒表开始计时，缓慢调节到所需电压或电流，按下停止按钮。将电秒表清零。然后按下启动按钮，至被试品动作，电秒表停止计时，表示此试验完成。做完该项试验后，将三相旋钮分别归零，按下停止按钮。此时交流可调输出接线柱无电压或电流输出。 注：此三相可调交流0~1000A/2V电压输出工作时，三相可调交流0~430V电压输出、可调直流0~260V不能同时工作。

<山南>天正华意电气设备有限公司

山南高低压开关柜通电试验台 注意事项为了您和设备的，请操作人员仔细阅读以下内容: 1．试验时接地端必须可靠接地。 试验时不允许不相干的物品堆放在设备面板上和周围。．开机前请检查电源电压: 交流三相四线380V±10％ 50Hz。本试验设备注意防潮、防油污。 试验完成后请确认被测设备已断电，并与其它带电设备断开。七、保养与维修1. 验证设备的可用性 设备在使用前首先观察设备外观是否有破损。通电后检查设备表头是否有显示，显示是否完整，对长期没有使用的仪器还应检查其输出部分接线柱是否锈蚀、老化现象，否则应及时清理完好再使用。使用时请参照“使用操作”方法。 设备的保养 每次完成试验后，清整仪器接线柱上的连线，关闭电源，断开电源插头，盖上机箱盖，放置在干燥无尘、通风无腐蚀性气体的室内。 八、运输与贮存▲ 运输 设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。 设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装▲ 贮存 设备应放置在干燥无尘、通风无腐蚀性气体的室内。在没有木箱包装的情况下，不允许堆码排放。 设备贮存时，面板应朝上。并在设备的底部垫防潮物品，防止设备受潮。 九、开箱与检查▲ 开箱注意事项 开箱前请确定设备外包装上的箭头标志应朝上。开箱时请注意不要用力敲打，以免损坏设备。开箱取出设备，并保留设备外包装和减震物品，既方便了您今后在运输和贮存时使用，又起到了保护环境的作用。 ▲ 检查内容 开箱后取出设备，依照装箱单清点设备和配件。如发现短少，请立即与本公司联系，我公司将尽快及时为您提供服务。 十、其它本产品整机保修一年，实行“三包 ” ，终身维修，在保修期内凡属本公司设备质量问题，提供免费维修。由于用户操作不当或不慎造成损坏，提供优惠服务。

<山南>天正华意电气设备有限公司 现货供应电机综合测试台_厂家

山南高低压开关柜通电试验台 仪器损坏后，立即停止使用并通知本公司，不得自行开箱修理。一、概 述高压断路器在出厂前都应当进行磨合，以去除加工过程中产生的毛刺并进行形状修正，使出厂后的开关工作在的机械状态.针对断路器生产厂家的需求，我公司在原有六工位磨合测试系统外，又自行研发生产了TH-II单工位高压断路器磨合测试仪。TH-II高压断路器测试仪，自带大功率可调直流电源，大屏幕液晶显示器，通过参数设定能满足所有断路器和接触器的磨合测试， 界面快捷简便，极大的提高工作效率。仪器克服了传统磨合测试设备使用时间继电器进行磨合造成的控制能力较差，易使分、合闸线圈烧毁的缺点，有效的保护了断路器的完好性。TH-II高压断路器磨合测试仪操作简单，是断路器厂家设计和测试断路器的理想工具，更是出厂试验的必备检测设备。二、主要功能及特点1、操作功能：可以按预设的参数进行单分、单合、合分、重合闸操作，寿命试验。2、报警功能：当断路器发生拒合、拒分、误合、误分、辅助触点故障时，可通过液晶显示器及蜂鸣器进行声光报警，并切断电源停止操作。3、保护功能：当发出合(分)闸命令后，经过适当延时（延时时间可设置），自动切断合(分)闸电源，防止因断路器拒动或辅助开关转换不到位而导致合(分)线圈长期带电。　4、磨合完成后，有信息提示，系统自动停止操作命令，切断电源，并声光提示。5、时间设定灵活：分、合闸间隔时间和分、合闸输出时间可单独设定，整定范围：0.01-999.99秒。（设置后自动保存，断电不丢失）6、操作电源灵活：默认使用内置可调直流低纹波电源，也可使用外接电源，输入交流输出交流。
