大兴安岭局部放电检测仪常用试验回路和试验形式5.1、常用试验回路（试品接入输入单元的方法）5.1.1标准接法电路-并联法：试品电容Cx与输入单元并联，它适合于必须接地的试品，这个电路的缺点是试验变的杂散电容和试品电容Cx并联，这杂散电容对于大容量试品来说固然可以忽略，而对于小电容试品来说容易引起误差，当然，采用正确的独立小方波直接校正法可以避免这种误差。图二：并联法5.1.2、串联法：它实际上是将Cx与Ck互换一下，让试品电容Cx与输入单元串联，这种电路要求试品低压端对地悬浮，其好处是变压器对地杂散电容与耦合电容并联。在试品电容小于对地杂散电容时可以不接耦合电容器，让对地杂散电容来代替Ck，可给试验带来简便。本电路的主要缺点是试品高压击穿时可能损坏输入单元。图三：串联法5.1.3、平衡法：它要求两个试品相似，至少电容是同一数量级，为了使测量结果好，两试品的介质损耗角正切，尤其是它们的频率关系相同。本电路的优点是可以部分抑制外来干扰，并可变压器对地杂散电容的影响，也可比不平衡电路的试验电压取得高。它的缺点是，除了需要相似的两个试品外，当产生放电时，必须辨别是哪个试品放电。图四：平衡法5.1.4、桥式法：这种电路的主要优点是对外来干扰有额外的抑制作用，因为通过电桥的平衡来抑制掉外干扰的影响，抑制比很高。其缺点是试验电路复杂，限制条件多，对试验人员技术水平有较高要求。图五：桥式法5.2、常用试验形式5.2.1、工频试验5.2.2、中频试验5.2.3、工频串联谐振试验图六：局部放电试验标准接法电路（直接法的并联法）图中：A－输入单元的初级始端；B－输入单元的初级末端，C－输入单元的初级中心抽头，E－输入单元地。

<大兴安岭>天正华意电气设备有限公司 大兴安岭工频无局放试验变压器厂家-高品质

大兴安岭局部放电检测仪是本公司自主开发的一款多功能局部放电检测仪，内置了开放式超声波传感器和TEV传感器，可进行开关柜、环网柜等电力设备的局部放电检测；并可通过外扩接口接入接触式超声波传感器、超声延长探头、超声聚波器、HFCT传感器等多种传感器，也可以进行GIS、变压器、架空线、电缆等电力设备的局部放电检测。本检测仪具备柱状图、PRPD、PRPS三种谱图检测方式，内置大容量TF卡可以对检测数据进行存储、采用3.5寸LCD、内置锂电池供电、操作简单、使用方便、携带方便，能够满足绝大多数电力设备的日常巡检任务。检测主机如图四所示：图四、TH-ZH02检测主机2.1 性能参数2.1.1 TEV传感器?安装方式：内置?检测频带：3～60MHz；?分辨率：1dBmV?精度：±1dBmV2.1.2 开放式超声波传感器?安装方式：内置＋超声波延长探头?传感器灵敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?传感器中心频率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.3 接触式超声波传感器?频带范围：15-70kHz?中心频率：40kHz ?灵敏度峰值：＞75dB?适用于GIS、全绝缘开关柜、电缆2.1.4 超声聚波器?传感器灵敏度：-65 dB （0 dB＝1 volt/μbar 有效值SPL）?传感器中心频率：40 kHz?分辨率：1dBuV?精度：±1dBuV2.1.5 HFCT传感器?安装方式：卡钳式安装?信号接口：BNC/N头 ?检测频带：1～100MHz；?灵敏度：＞6mV/mA；?孔径：60mm；（可定制）

<大兴安岭>天正华意电气设备有限公司 大兴安岭工频无局放试验变压器厂家-高品质

大兴安岭局部放电检测仪使用贮存条件1．海拔高度不超过2000米2．周围空气温度-5℃＋40℃，空气相对湿度不大于85％（＋20％），从一个环境换到另一个环境，温差不得大于15％。3．无导电尘埃存在。4．无火灾及爆炸危险品。5．不含有腐蚀金属和绝缘的气体存在。6．无剧烈振动和碰撞的场所。7．地面水平面不超过3度。8．电源电压波形为正弦波，波形畸变率小于1％，频率为50Hz，电源侧应不遭受来自外部的大气过电压。9．设有一个可靠接地点，接地电阻小于0.5Ω四、技术参数1．局部放电量（绝缘筒式）A、10-120kV额定电压（UH），在UH下局部放电量≤3-5PCB、250-300kV额定电压（UH），在UH下局部放电量≤5PCC、350-750kV额定电压（UH），在80％UH下局部放电量≤5PC，在UH≤10PCD、800KV-1500kV额定电压（UH），在80％UH下局部放电量≤10PC2．串级试验变压器，两节或三节电压分布不均匀度≤5％3．允许运行时间，试验变压器在额定电压额定电流下，从环境温度开始，可运行30min，在三分之二额定电压额定电流下，可连续运行4．单台试验变压器阻抗为3％-12％，串接阻抗为5％-25％5．波形畸变率＜3％6．其成套设备试验装置技术性能参数符合JB/T9641-1999《试验变压器》规定之要求!

<大兴安岭>天正华意电气设备有限公司
大兴安岭工频无局放试验变压器厂家-高品质 <大兴安岭>天正华意电气设备有限公司

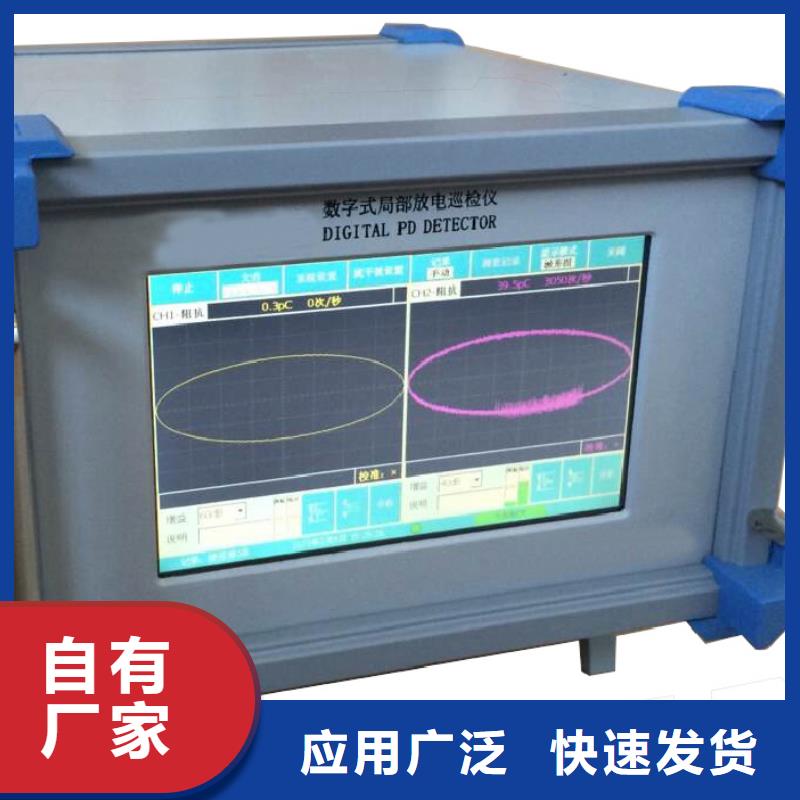

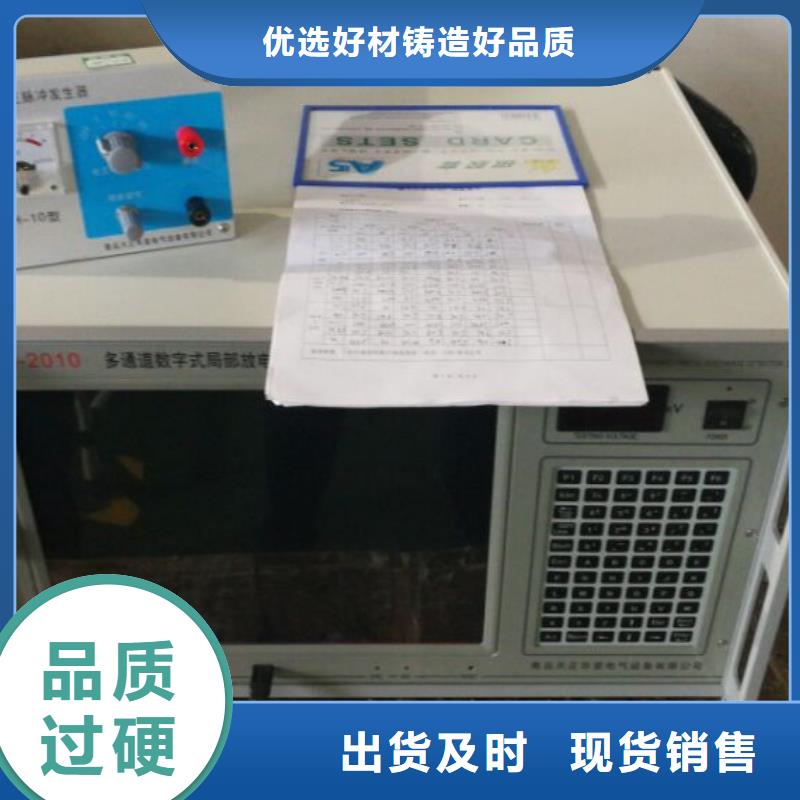

大兴安岭局部放电检测仪在试验电压下产生局部放电时，经耦合电容Ck产生脉冲电流，由输入单元拾取得脉冲信号。经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大（达到所至需幅值）后，在示波屏的椭圆扫描基线上产生可见的放电脉冲，同时也送脉冲峰值表显示其峰值。时间窗单元是选取试验电压每一周期内脉冲峰值表的一段工作时间；并在这段工作时间内将示波屏的相应显示区加亮，它可以避开固定相位的干扰，这是常规的放电量测试方法。用JZF型校正脉冲发生器注入试品CX——已知电量时，调节放大器细调旋钮使放电量表显示的值与注入电量一致，就可以在加电压试验时直接在表上读出被测放电量，无须进行计算，十分方便。试验电压表经电压表电阻R产生试验电压过零标志讯号，可在示波屏上显示零标脉冲，试验电压大小可由KV表显示。结构性说明本仪器为台式机箱结构，仪器操作面分前面板及后背板两部分，各调节元件的位置见图二所示。仪器上、下盖板均可折卸，以便维修。仪器内六块印刷线板QF（前放）、ZF（主放）、FJ1、FJ2（峰检）、WY（电源板）及XS（显示单元）均为插拔式。仪器采用液晶显示器，并从电路设计上挖掘潜力，终使JF－2010多通道成为一种功能多样，使用方便的真正小型化局部放电检测仪。

大兴安岭局部放电检测仪测量US试验有4种显示图：波形图，幅值模式和脉冲模式，点击底部控制区【显示方式】键切换不同显示图（默认波形图显示）且四种显示图同步处理放电数据。?标题区显示正在测量的通道、测量模式、同步方式、增益等级。点击图标后可进行US试验相关参数设置。?数据区显示当前测量过程中的有效值、背景值、50Hz、100Hz和当前值。?图表区波形图—波形检测模式用于对被测信号的原始波形进行诊断分析，以便能直观的观察被测信号是否存在异常。根据【设置】中周波数设置显示对应的周波数目，根据放电特性来判断是否放电，同时通过【放大/缩小】键可对波形进行放大或缩小调节。PRPD图—由于局部放电信号的产生与工频电场具有相关性，因此可以将工频电压作为参考量，通过观察被测信号的发生相位是否具有聚集效应来判断局部放电是否因设备内部放电引起的。连续模式—连续模式用于考察仪器并定位超声信号的来源，是局部放电超声波检测中应用为广泛的一种检测方法。可迅速检测被测信号特征，显示直观，响应速度快。该模式通过不同参数值的大小组合判断被测设备是否存在局部放电以及可能的放电类型。 脉冲模式—GIS 等设备中颗粒在电场的作用下会升起而跳动。颗粒运动时会产生声音。脉冲图谱检测用于测量颗粒的飞行时间。系统测量脉冲信号之间的间隔，并根据幅值及时间间隔，用图谱中的一个点表示出来，终进行脉冲分布统计。

<大兴安岭>天正华意电气设备有限公司 大兴安岭工频无局放试验变压器厂家-高品质
大兴安岭工频无局放试验变压器厂家-高品质 <大兴安岭>天正华意电气设备有限公司

大兴安岭局部放电检测仪尊敬的顾客感谢您使用本公司的产品。在您初次使用设备前，请您详细地阅读本使用说明书，将可帮助您熟练地使用我公司设备。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的设备可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于试验设备均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身！?慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。三年内如产品出现缺陷，实行免费维修。三年以上如产品出现缺陷，实行有偿终身维修。如有合同约定的除外。?要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。—防止火灾或人身伤害使用适当的电源线。只可使用本产品专用、并且符合本产品规格的电源线。正确地连接和断开。当设备连线处联机状态时，请勿随意连接或断开测试导线。产品接地。本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品做联机试验前，应确保本产品已正确接地。注意所有终端的额定值。为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。请勿在无产品盖板时操作。如盖板或面板已卸下，请勿操作本产品。使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。请勿在潮湿环境下操作。请勿在易爆环境中操作。保持产品表面清洁和干燥。

大兴安岭局部放电检测仪特高频(UHF)电力设备绝缘体中绝缘强度和击穿场强都很高，当局部放电在很小的范围内发生时，击穿过程很快，将产生很陡的脉冲电流，其上升时间小于并激发频率高达数GHz 的电磁波。局部放电检测特高频法基本原理是通过UHF 传感器对电力设备中局部放电时产生的特高频电磁波）信号进行检测，从而获得局部放电的相关信息，实现局部放电监测。根据现场设备情况的不同，可以采用内置式特高频传感器和外置式特高频传感器。由于现场的电晕干扰主要集中300MHz 频段以下因此UHF 法能有效地避开现场的电晕等干扰，具有较高的灵敏度和抗干扰能力，可实现局部放电带电检测定位以及缺陷类型识别等优点。 特高频测量原理图3.4高频电流互感器（HFCT）高频电流互感器主要用于高压电气设备的局部放电检测，采用脉冲电流原理。由于绝大部分高压电气设备，其高低压侧或接地部分都存在分布电容，高场强区发生放电时，会耦合到接地部分并通过接地线进入大地。HFCT卡在接地线上，检测其局放产生的脉冲电流信号，从而获得被检测设备的局部放电信息。主要用于电缆变压器电抗器开关柜等中高压设备的局部放电信号检测。利用HFCT 套接电气设备接地线的检测属于非侵入式的检测方法 被检测设备不需要停运，简单可靠。

<大兴安岭>天正华意电气设备有限公司
大兴安岭工频无局放试验变压器厂家-高品质 <大兴安岭>天正华意电气设备有限公司

大兴安岭局部放电检测仪表征局部放电的参数：视在放电电荷，放电重复率，放电的能量，放电的平均电流，放电的均方率，放电功率，局部放电起始电压，局部放电熄灭电压。2.5、视在放电量q是指在试品两端注入一定电荷量，使试品端电压的变化量和局部放电时端电压变化量相同。此时注入的电荷量即称为局部放电的视在放电量，以皮库(pC)表示。 实际上，视在放电量与试品实际点的放电量并不相等，后者不能直接测得。试品放电引起的电流脉冲在测量阻抗端子上所产生的电压波形可能不同于注入脉冲引起的波形，但通常可以认为这二个量在测量仪器上读到的响应值相等。 2.6、国标及IEC的局放测量法─脉冲电流法(ERA)高电压设备局部放电时在试验回路中引起电荷转移，产生高频电流脉冲其流过检测阻抗产生电压脉冲，将此电压脉冲经过合适带宽的放大器放大后由仪器测量、显示出来。

<大兴安岭>天正华意电气设备有限公司 大兴安岭工频无局放试验变压器厂家-高品质

大兴安岭局部放电检测仪当采用自动控制时，准备工作同B中的将手动/自动选择开关24向右置于自动位置。（用钥匙打开，带锁开关，此时停止指示灯21和高压数字电压表5数码管亮，控制台已供电；基准数字电压表23数码管亮，表示自动部分也已供电调节基准电压调节电位器25，将基准电压表23调至所需数值。按启动按钮20，试验就按预先设定的电压与耐压时间自动按以下步骤进行：a．以对应于基准电压的较高的升压速度从零位升至75％基准电压；b．再以每秒2％基准电压的升压速度从75％基准电压升到基准电压，即试验电压。当电压一到预置值时，就立即进行耐压计时。d. 在进行耐压计时时，只要输出高压一偏离预置值时，电路就会自动进行微调 耐压计时时间一到就自动快速降至零，一次耐压即告完成。按停止按钮21，并切断电源22，结束试验。（21）如试验中发生试品击穿，则可手动操作试验后工作（1）试验结束后，用接地棒挂在高压输出端，再拆除试品（2）认真做好试验时数据记录，并整理成报告（3）对报告进行分析，并有明确结论七、注意事项1．主回路电源容量应满足输出功率。2在升压时，切要观察各表计是否正常情况下工作，严禁超负荷工作。所有接地为一点接地。4设备严禁倾倒，缺油时严禁使用。5．外壳及铁外壳的高压套管，严禁碰撞划伤。整体设备严禁在室内温度低于-5℃时存贮或使用。7．设备调换环境时，环境相对温差不得大于1．套管及外壳表面严禁覆水室内设备严禁室外存贮使用。9．试验结束后，设备控制台钥匙应拨出保管。1本套设备应有专人操作，专人保管。11．在使用本套设备前，必须认真阅读说明书，尤其是第二项中所规定的必须严格遵守。八、日常维护及运输1．本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。对长期放置不用的设备应定期检查设备所有紧固件及对绝缘套管及绝缘筒表面有清理工作运输时设备应包装好且用钢丝绳紧固牢，此时应注意变压器的装车，防止运输时，起步与刹车引起内部构件串动、松动、变形（方向根据提供的总装配图来定），绕组元件的轴向方向垂直于运输工具的行走方向。设备发生故障，用户无法修理时，应及时通知供应商派人维修。下例图与产品以实物为准。

<大兴安岭>天正华意电气设备有限公司 大兴安岭工频无局放试验变压器厂家-高品质 大兴安岭工频无局放试验变压器厂家-高品质 <大兴安岭>天正华意电气设备有限公司

大兴安岭局部放电检测仪表征局部放电的参数：视在放电电荷，放电重复率，放电的能量，放电的平均电流，放电的均方率，放电功率，局部放电起始电压，局部放电熄灭电压。2.5、视在放电量q是指在试品两端注入一定电荷量，使试品端电压的变化量和局部放电时端电压变化量相同。此时注入的电荷量即称为局部放电的视在放电量，以皮库(pC)表示。 实际上，视在放电量与试品实际点的放电量并不相等，后者不能直接测得。试品放电引起的电流脉冲在测量阻抗端子上所产生的电压波形可能不同于注入脉冲引起的波形，但通常可以认为这二个量在测量仪器上读到的响应值相等。 2.6、国标及IEC的局放测量法─脉冲电流法(ERA)高电压设备局部放电时在试验回路中引起电荷转移，产生高频电流脉冲其流过检测阻抗产生电压脉冲，将此电压脉冲经过合适带宽的放大器放大后由仪器测量、显示出来。

大兴安岭局部放电检测仪当采用自动控制时，准备工作同B中的将手动/自动选择开关24向右置于自动位置。（用钥匙打开，带锁开关，此时停止指示灯21和高压数字电压表5数码管亮，控制台已供电；基准数字电压表23数码管亮，表示自动部分也已供电。（18）调节基准电压调节电位器25，将基准电压表23调至所需数值。（19）按启动按钮20，试验就按预先设定的电压与耐压时间自动按以下步骤进行：a．以对应于基准电压的较高的升压速度从零位升至75％基准电压；b．再以每秒2％基准电压的升压速度从75％基准电压升到基准电压，即试验电压。当电压一到预置值时，就立即进行耐压计时。d. 在进行耐压计时时，只要输出高压一偏离预置值时，电路就会自动进行微调。e. 耐压计时时间一到就自动快速降至零，一次耐压即告完成。按停止按钮21，并切断电源22，结束试验。（21）如试验中发生试品击穿，则可手动操作试验后工作（1）试验结束后，用接地棒挂在高压输出端，再拆除试品（2）认真做好试验时数据记录，并整理成报告（3）对报告进行分析，并有明确结论七、注意事项1．主回路电源容量应满足输出功率。2．在升压时，切要观察各表计是否正常情况下工作，严禁超负荷工作。3．所有接地为一点接地。4．设备严禁倾倒，缺油时严禁使用。5．外壳及铁外壳的高压套管，严禁碰撞、划伤。6．整体设备严禁在室内温度低于-5℃时存贮或使用。7．设备调换环境时，环境相对温差不得大于15℃。8．套管及外壳表面严禁覆水、冰、雪，室内设备严禁室外存贮使用。9．试验结束后，设备控制台钥匙应拨出保管。10．本套设备应有专人操作，专人保管。11．在使用本套设备前，必须认真阅读说明书，尤其是第6、7二项中所规定的必须严格遵守。八、日常维护及运输1．本套设备应放置在干燥、清洁的场地，不用时应做好防雨、雪、水、尘的防护工作，户外型应做好防雷工作。2．对长期放置不用的设备应定期检查设备所有紧固件及对绝缘套管及绝缘筒表面有清理工作。3．运输时设备应包装好且用钢丝绳紧固牢，此时应注意变压器的装车，防止运输时，起步与刹车引起内部构件串动、松动、变形（方向根据提供的总装配图来定），绕组元件的轴向方向垂直于运输工具的行走方向。4.设备发生故障，用户无法修理时，应及时通知供应商派人维修。下例图与产品以实物为准。

<大兴安岭>天正华意电气设备有限公司

大兴安岭局部放电检测仪测量US试验有4种显示图：波形图，幅值模式和脉冲模式，点击底部控制区【显示方式】键切换不同显示图（默认波形图显示）且四种显示图同步处理放电数据。?标题区显示正在测量的通道、测量模式、同步方式、增益等级。点击图标后可进行US试验相关参数设置。?数据区显示当前测量过程中的有效值、背景值、50Hz、100Hz和当前值。?图表区波形图—波形检测模式用于对被测信号的原始波形进行诊断分析，以便能直观的观察被测信号是否存在异常。根据【设置】中周波数设置显示对应的周波数目，根据放电特性来判断是否放电，同时通过【放大/缩小】键可对波形进行放大或缩小调节。PRPD图—由于局部放电信号的产生与工频电场具有相关性，因此可以将工频电压作为参考量，通过观察被测信号的发生相位是否具有聚集效应来判断局部放电是否因设备内部放电引起的。连续模式—连续模式用于考察仪器并定位超声信号的来源，是局部放电超声波检测中应用为广泛的一种检测方法。可迅速检测被测信号特征，显示直观，响应速度快。该模式通过不同参数值的大小组合判断被测设备是否存在局部放电以及可能的放电类型。 脉冲模式—GIS 等设备中颗粒在电场的作用下会升起而跳动。颗粒运动时会产生声音。脉冲图谱检测用于测量颗粒的飞行时间。系统测量脉冲信号之间的间隔，并根据幅值及时间间隔，用图谱中的一个点表示出来，终进行脉冲分布统计。

<大兴安岭>天正华意电气设备有限公司
大兴安岭工频无局放试验变压器厂家-高品质 <大兴安岭>天正华意电气设备有限公司

大兴安岭局部放电检测仪 高频脉冲电流法高频脉冲电流检测技术，在足够宽的频带范围内，通过安装在被测设备接地线上的穿芯式电流传感器或钳型电流传感器，检测PD的脉冲信号，也称为高频电流互感器方法。如通过在XLPE电缆接地线上或电缆本体上安装高频电流传感器（HFCT），以耦合高频脉冲电流流经通路上所产生的电磁场信号。HFCT高频电流传感器实际上是一种宽频带罗戈夫斯基线圈型电流传感器，检测频带通常在几百kHz到几十MHz，能够有效地获取PD信号。该电流传感器主要由磁芯、线圈、金属屏蔽盒等组成。磁芯采用耐磨耐蚀、高频高导磁率、损耗小、稳定性好的磁性材料，由两个半环经金属屏蔽盒的闭合结构而形成圆环。金属屏蔽盒为两半环结构，尺寸稍大于磁芯，安放和固定磁芯，该屏蔽盒可屏蔽现场空间的干扰，以减少甚至避免现场测量PD时的干扰。在电力电缆局放检测时，导线和金属屏蔽之间由绝缘材料隔开形成分布电容，该电容只有几百皮法，对高频信号为良导体。因此，高频的局放信号由分布电容对接地引线构成回路传输，在电缆接头屏蔽接地线上安装宽频带电流互感器（HFCT）可检测到放电脉冲信号，并能够确定局部放电的量值。

<大兴安岭>天正华意电气设备有限公司 大兴安岭工频无局放试验变压器厂家-高品质
<大兴安岭>天正华意电气设备有限公司

大兴安岭局部放电检测仪操作说明（作为测试仪器）试验操作前注意事6注意试验，请阅读本说明书第九节“试验注意事项，并严格参照执行试验回路的布线：试验回路的布线应该尽可能简洁，连接线应尽可能的短，不要因为操作控制方面的原因而使试验回路很复杂。试验回路高压侧的回路面积应尽可能的小试验电源的滤波：试验电源的滤波现阶段还是应该采用硬件处理，软件的滤波效果还达不到实际现场使用要求。应采用电源隔离滤波电源，做到动力电源与实际试验电源隔离，试验频带内的滤波衰减量应大于60dB。关于空间干扰：远离干扰源（发射机、大型电机、变频器绕线机等），减小试验回路面积，调整试验设备布置方向，试验场区上空应没有动力电缆等强磁场源，试验场区地下应没有电缆槽5极端情况下可装备屏蔽房正确连接试验线路、根据试品情况确定高压施加方式：通过无晕变压器产生高压的方式：感应试验，通过串联谐振的方式在试品上产生高压选择合适的试验形式、试验回路，根据第五节的常用试验回路”选择。通常情况下选择并联法”测试回路。选择合适的检测阻抗（输入单元），见附录一检测阻抗”简介。正确连接试验线路防止接线不良人为引起的放电设备操作设备驱动程序安装本系统在 下工作 使用时需要安装设备驱动程序，一台计算机在次连接时需要人工安装设备驱动程序 以后再连接时设备驱动程序会自动安装。 下面介绍人工安装设备驱动程序的方法采集卡驱动安装由系统提示发现新硬件后根据提示手动选择硬件的驱动程序路径，指向光盘p路径），完成安装。6.3.1.2支持软件安装局放系统运行需要安装支持软件：开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）启动计算机进入系统。

大兴安岭工频无局放试验变压器厂家-高品质

大兴安岭局部放电检测仪操作说明（作为测试仪器）试验操作前注意事6注意试验，请阅读本说明书第九节“试验注意事项，并严格参照执行试验回路的布线：试验回路的布线应该尽可能简洁，连接线应尽可能的短，不要因为操作控制方面的原因而使试验回路很复杂。试验回路高压侧的回路面积应尽可能的小试验电源的滤波：试验电源的滤波现阶段还是应该采用硬件处理，软件的滤波效果还达不到实际现场使用要求。应采用电源隔离滤波电源，做到动力电源与实际试验电源隔离，试验频带内的滤波衰减量应大于60dB。关于空间干扰：远离干扰源（发射机、大型电机、变频器绕线机等），减小试验回路面积，调整试验设备布置方向，试验场区上空应没有动力电缆等强磁场源，试验场区地下应没有电缆槽5极端情况下可装备屏蔽房正确连接试验线路、根据试品情况确定高压施加方式：通过无晕变压器产生高压的方式：感应试验，通过串联谐振的方式在试品上产生高压选择合适的试验形式、试验回路，根据第五节的常用试验回路”选择。通常情况下选择并联法”测试回路。选择合适的检测阻抗（输入单元），见附录一检测阻抗”简介。正确连接试验线路防止接线不良人为引起的放电设备操作设备驱动程序安装本系统在 下工作 使用时需要安装设备驱动程序，一台计算机在次连接时需要人工安装设备驱动程序 以后再连接时设备驱动程序会自动安装。 下面介绍人工安装设备驱动程序的方法采集卡驱动安装由系统提示发现新硬件后根据提示手动选择硬件的驱动程序路径，指向光盘p路径），完成安装。6.3.1.2支持软件安装局放系统运行需要安装支持软件：开启电源：连接试验电路，并确认无误后，首先开启系统电源，仪器电源插座及电源开关在仪器背面，打开仪器电源开关，仪器的信号处理电路开始工作，再启动计算机电源开关（仪器正面ON/OFF）启动计算机进入系统。

<大兴安岭>天正华意电气设备有限公司 大兴安岭工频无局放试验变压器厂家-高品质

大兴安岭局部放电检测仪局部放电的测量原理：局放仪运用的原理是脉冲电流法原理，即产生一次局部放电时，试品Cx两端产生一个瞬时电压变化Δu，此时若经过电Ck耦合到一检测阻抗Zd上，回路就会产生一脉冲电流I，将脉冲电流经检测阻抗产生的脉冲电压信息，予以检测、放大和显示等处理，就可以测定局部放电的一些基本参量（主要是放电量q）。在这里需要指出的是，试品内部实际的局部放电量是无法测量的，因为试品内部的局部放电脉冲的传输路径和方向是极其复杂的，因此我们只有通过对比法来检测试品的视在放电电荷，即在测试之前先在试品两端注入一定的电量，调节放大倍数来建立标尺，然后将在实际电压下收到的试品内部的局部放电脉冲和标尺进行对比，以此来得到试品的视在放电电荷。四、局部放电的表征参数局部放电是比较复杂的物理现象，必须通过多种表征参数才能的描绘其状态，同时局部放电对绝缘破坏的机理也是很复杂的，也需要通过不同的参数来评定它对绝缘的损害，目前我们只关心两个基本参数。1视在放电电荷——在绝缘体中发生局部放电时，绝缘体上施加电压的两端出现的脉动电荷称之为视在放电电荷，单位用皮库（pc）表示，通常以稳定出现的视在放电电荷作为该试品的放电量。2放电重复率——在测量时间内每秒中出现的放电次数的平均值称为放电重复率，单位为次/秒，放电重复率越高，对绝缘的损害越大。
