长沙回路电阻测试仪 仪器操作及功能介绍回路电阻测试仪仪器面板如图一所示：1、电源：电源插座和开关内带保险仓和电源滤波器，为整机电源的控制、保护和滤波器件。2、I＋、I-：为电流输出端子，通过专用测试线为试品提供恒定电流。3、U＋、U-：为试品电压信号的输入端子。4、显示器：显示测试结果，接触电阻值和输出电流值。5、复位键：整机初始化，仪器处在准备状态。6 ：仪器的保护接地端。图一 回路电阻测试仪面板六、测试与操作方法1、接线方法：如图二所示，将专用测试线按照颜色红对红，黑对黑，粗的电流线接到对应的I＋、I-接线柱扭紧，细的电压线接到对应的U＋、U-接线柱扭紧，两把夹钳夹住被测试品的两端。图二 测试接线图注意：测试钳的全部连接面应与试品可靠接触2、开机界面：打开电源开关，显示屏上会显示如图三界面，停留大约数秒会自动跳过进入主界面。图三 开机界面图四 键盘3、主界面：主界面显示如图五。按 键选择功能，按OK键进入功能菜单。图五 主界面4．测试：主界面选择开始测试后，进入电流选择界面如图六，按OK键选择测试电流或测试时间， 键选择测试电流或设置测试时间，请参考相应的量程范围，选择合适的电流。按ESC退回主界面，开始测试按钮反显时，按OK键开始测试，同时提示“正在测试……”。测试结果显示如图按 键选择打印或者保存，按ESC键退回主界面。本仪器具有自动停止测试功能。根据设置时间测试会自动停止。同样，按 键选择打印或者保存，按ESC退回主界面。图六 图七5．数据查询：主界面选择数据查询后，进入查询界面如图八。按 键选择确认功能，按ESC键退回主界面，按OK键执行所选功能。：用于翻页。打印：打印数据查询中保存的测试结果。

长沙回路电阻测试仪 测试步骤 接线将两个测试钳夹到开关触点或试品两端，I＋/U＋端子连接红色测试线，I-/U-端子连接黑色测试线，其中粗线插片连接电流接线柱I＋/I-，细线插棒插入电压接线柱U＋/U-。必须使用仪器配套的专用低阻测试线，电流接线柱要拧紧，测试夹要牢固夹持，以降低引线电阻，节省电池电量。如果测试线接触不良，仪器会提示IX＝0无电流输出，仪器不会测试。4.2试品接地在带电环境下，必须要保证试品一端接地。4.3 测试1.将所有测试线接好以后，按下仪器电源开关键，液晶屏显示“主菜单”界面，如下图所示。针对开关触点等低阻试品进行回路电阻测试。查看仪器保存的各组数据，在查看数据界面可以进行数据导出。设置仪器的日期、时间。简体中文- English 中英文切换。工厂模式，需要密码操作，不对用户开放。2.选择“电阻测试”，按“确认”键仪器进入测量界面，如下图。设置电流 按移动游标选定设置电流区域，设置电流呈现蓝底，按“向上、向下”箭头键设置50A和100A电流档位。设置时间 按移动游标 选定设置时间区域，设置时间呈现蓝底，按“向上、向下”箭头键依次设置：快速、10、20、30、60秒。测试编号 按移动游标 选定测试编号区域，测试编号呈现光标符号，按“向左、向右”箭头键移动光标，按“向上、向下”箭头键设置本次试验的试品编号。开始/停止 按移动游标进入区域，“开始/停止”呈现蓝底，按“确认”键，开始测量，方框显示绿边提示“测试中…”，达到设置时间后停止测试，测试过程中，也可随时按“确认”键停止测试。提示：建议使用“快速”测量以节省电池电量。UX＝显示U＋/U-间的电压；IX＝显示I＋/I-间的电流；T＝显示实际测试时间，如下图所示；3.在测试过程中，若检测到测试线接触不良故障时，仪器会提示IX＝0无电流输出；若检测到内部温度过高时，会弹出警告提示框，并停止测量。

<长沙>天正华意电气设备有限公司 可定制的长沙模拟交直流电阻器供应商

长沙回路电阻测试仪 警告为防止电击、人员伤亡，请务必在使用仪器前仔细阅读以下信息：?请仅通过有资质的操作人员对仪器进行操作。?请勿在潮湿的环境中使用仪器。?为防止本产品或与其连接的任何其它产品受到损坏，或可能会发生的危险，只允许在规定的范围内使用。?为防止仪器运行中机身感应静电，试验之前先通过接地端将主机可靠接地。?由于输入输出端子、测试柱等均有可能带电压，在您拔插测试线、电源插座时、会产生电火花，请注意避免触电危险，注意人身。?为了防止火灾和电击危险，在使用仪器前请详细阅读本手册，确定各仪器的额定值和标记。?一旦怀疑仪器的保护功能被削弱，请立即将装置处于非运行状态，并确保不会被意外操作。?测试导线与带电端子连接时，请勿随意连接或断开，如产品意外带电，请勿触摸裸露的接点或部位。?请在使用测试线之前对其进行检查。请勿使用绝缘损坏或有金属裸露的测试线。请检查测试线的通断性。?请使用与所在国或地区的电压和插座相匹配的电源线和连接器。?当机盖或外壳被打开时，请勿使用本仪器。?注意保持机箱通风口的空气流动畅通，请不要遮挡通风口，以免影响散热。?请仅使用本手册中规定的替代保险丝。?试验过程中，请不要频繁开关电源，以免对仪器造成损坏或测试精度降低。?试验过程中，如遇到异常情况，应立即切断电源。?切勿将仪器露天放置而被雨水淋湿勿在爆炸气体、水蒸气或粉尘环境中使用。?仪器工作异常时，请及时与厂家联系，请勿自行维修。本公司保留对此说明书修改的权利，届时恕不另行通知。产品与说明书不符之处，以实际产品为准。

<长沙>天正华意电气设备有限公司 可定制的长沙模拟交直流电阻器供应商
<长沙>天正华意电气设备有限公司 <长沙>天正华意电气设备有限公司

长沙回路电阻测试仪 使用操作所有测试线接好以后，打开仪器电源，仪器初始化后进入“主菜单”屏，如下图所示。编显示日期时间。显示外设和当前操作状态。插入优盘时显示此图标。插入打印机时显示此图标。有蓝牙设备连接时显示此图标。进行存储信息查询时显示此图标。仪器温度过高时显示此图标仪器电量显示，电量低时此图标闪烁。编号 说明4 仪器主菜单操作区，通过方向键选择相应功能，按“确认”键进入相应功能菜单。针对开关触点等低阻试品进行回路电阻测试。查询测试过程中保存的各组数据；在存储查询屏可以进行数据打印、转存优盘等操作。设置仪器的日期、时间。需要密码操作，不对用户开放显示仪器当前的软件版本号；HV：显示仪器当前的硬件版本号。选择“回路测试”，按“确认”键进入“回路测试”屏 参数设置区域，通过“左右”键选择这些参数，当这些参数被选定后，按“上下”键修改对应的参数。修改编号时，需要选中后按“确认”键进入修改状态，按“左右”键移动光标，按“上下”键修改，按“确认”键或“取消”键完成修改。小提示光标在“电流”或“时间”选项，可按“确认”键将光标快速跳转到按钮启动测量。设置本次试验的输出电0A/50A/80A/100A。测试时如果回路电阻超过对应档位测量范围，电流可能达不到设置电流，测试时应使用仪器配套的低阻测试线，并旋紧接线柱并夹紧测试钳，以减小引线电阻。时间设置本次试验的测试时间，择“速”或“10/20/30/40/50/60秒”。“快速”：启动后快速测试，测量结束后显示数据。“～60秒”：启动后达到设置时间后停止测试，测试过程中可随时按“确认”键或“取消”键停止测试。小提示：建议使用“快速”测量以节省电池电量编号 设置本次试验的试品编号。2 主显示区，显示被测的回路电阻值。小分辨率0.1μΩ，显示位数四位半，单位μΩ/mΩ自动切换副显示区，显示被测试品的电压值和电流值和测试时间显示U＋/U-间的电压，单位mV/V自动切换。显示I＋/I-间的电流，单位mA/A自动切换。显示实际测试用时间，单位秒光标在此处时，按“确认”键启动测量。在测试过程中，仪器如果检测到测试线接触不良故障时，弹出故障提示框报警，并停止测量。仪器如果检测到内部温度过高时，弹出故障提示框报警，但不停止测量。“测试结果”屏如下图。按“左右”键移动光标，按“确认”键执行所选操作。

长沙回路电阻测试仪 显示页数、页选、总数、选中四项，文件名以试验时刻命令。可以“上页”、“下页”操作进行翻页和通过选中文件，再按“确定”打开此文件。打开文件后，此文件内的试验参数部分将覆盖当前的试验参数，然后重新计算并显示试验数据。在主界面上，按“功能”菜单项的“管理文件”菜单，进入界面如图10：图10按“删除”命令将删除选中的文件、按“清空”命令将清空所有文件。插入U盘，右下角将会提示“U盘插入”，按“导出”命令将文件转成WORD格式导出到U盘中。已经导出到U盘的数据文件，列表文件名右辍将显示“＊UP”字样，无需重复导出如图11：图11文件以试验时刻为文件名，保存格式下图12：图12方便用户对试验数据进行存档、生成报表或分享数据。(8)帮助菜单功能背光亮度：修改背亮的亮度，待机时间，待机时的亮度。接线图集：指导培训现场接线。 时间设置：校正仪器的系统时间。厂家维护：厂家用来校正仪器，有密码保护，用户不宜进入修改。相关 直流恒流源功能可以输出0-电流，内置逐级升流试验，相当多买一台强大的直流恒流源，一机多用。打开“功能”菜单的“直流电源”的菜单项，如图19：图19请设置“阶段时间”、“起始电流”、“步进电流”、“电流”。按“开始”命令，即可以实现阶段升流过程：首先以“起始电流”值输出，计时到“阶段时间”值后，再增加“步进电流”值输出，又计时到“阶段时间”值后再增加“步进电流”值输出，循环此过程，一直到输出电流将超过“电流”值后，整个输出电流结束。试验过程中，允许按“中断”命令中止试验过程。

<长沙>天正华意电气设备有限公司
可定制的长沙模拟交直流电阻器供应商

长沙回路电阻测试仪、手机控制和传送数据（蓝牙通信）在手机上安装安卓蓝牙APP（BTAPP.apk），，打开APP如 22首先点“连接”命令，搜索牙设备，找到“BTHL”再点击后输入密码“1234”即可连接。连接成功后，就可以像直接操作仪器一样，用APP来控制仪器。可以进行“测试”、“停止”、“上传”、“保存”等操作。进行“上传”和“保存”数据后， 文件保存在手机内存根目录下的“data”文件夹中，以试验时刻为文件名，方便用来存档、生成报表或分享试验数据。九、电脑控制和传送数据（串口通信）RS232是与计算机相连的串口通信接口，标配是RS232接口（可选配改成RS485），通信协议为Modbus-RTU 标准协议（波特率9600-N-1），需要PC上位机及通信协议可以联系厂家免费获得，不随机附送。上位机软件（MODBUS-RTU-TEST.exe）复制到电脑（windos操作系统）双击即可以运行，如图26：图26首先关机状态下接线，接着用串口直通线（2-2、3-3、5-5）或USB转串口线（直通、要安装驱动、设备管理器里要查看串口号），连接电脑和仪器，此连接线不是标准配置，可以选配或自行购买。下图为用USB转RS232串口线时，系统自动生成的串口号，如图27：图27连接好后开机，设置串口号，就可以点“配置时钟”按钮，即设置仪器的系统时间，也可以测试是否通信成功。如果通信成功，有如图28：图28测试通信成功，就可以像直接操作仪器一样，用上位机来控制仪器。可以进行“设置参数”、“开始试验”、“中断试验”、“上传数据”等操作。上传数据后，如图29：图29编辑框里排版的内容为当前试验数，用户可复制出来。也可以按“导出WORD”或“导出EXCEL”命令生成文 以试验时刻为文件名，方便用户用来存档、生成报表或分享受数据。

<长沙>天正华意电气设备有限公司

长沙回路电阻测试仪第三行显示实测电阻率、实测温度。下一行显示标准温度下的折算数据 折算电阻、折算电阻率、标准温度。左上显示区： 显示原始实测电阻平均值、原始实测电阻率平均值、折算标准温度电阻平均值、折算标准温度电阻率平均值。左下参数区：设置三个输出电流档位、测试时间、电阻上限报警值、被测电阻的长度、截面积。右下试验区：（1）三个按钮对应三个电流档的每页试验数据，绿色代表有数据，黑色没有数据。选中按钮（黄色框），将切换显示此电流档的试验数据。（2）提示信息框：简要的说明语句，提示操作过程。（3）系统日历时间显示。（4）命令按钮：功能、设置、测试、帮助。按“功能”按钮和“帮助”接钮，显示上拉菜单，按菜单项可以进行其它操作。 图5 菜单项(3)设置试验参数在主界面上，按“设置”按钮进行设置试验参数界面如图6:图6 设置试验参数界面可以通过数字键盘或下拉菜单项进行设置参数，按“确定”按钮将保存参数到FLASH内存，方便下次使用，不受关机掉停影响。电流次数和输出电流：在此界面设置“电流次数”代表输出不同的电流档位，方便求平均值，可选项为[I1]、[I1/I2]、[I1/I2/I3]三个。[I1]为只输出I1的电流进行测试。[I1/I2]为先输出I1的电流进行测试，接着输出I2的电流进行测试。I1/I2/I3为先输出I1的电流进行测试，接着输出I2的电流进行测试，输出I3的电流进行测试。测试时间：可以设置1-9999S。(长时间运行得定做)电阻上限：可以设置0-999999μΩ，被测电阻不超过电阻上限时，试验状态显示为“合格”；被测电阻超过电阻上限时，试验状态显示为“超限”；电流、电压接线不对等显示为无效。长度和截面积：设置被测电阻的长度和截面积，用于计算电阻率。温度设置：将实际温度下的电阻值折算成标准温度下的电阻值。实测选项选择“停用”时，实际温度为预设温度；如果选配了温度传感器，选择“启用”时，实际温度为温度传感器采集的温度值。背景选择和简繁显示：设置屏幕颜色，可以改成图纹蓝底、图纹黑底。选择“简化”项，主界面不显示折算等内容，简洁显示。

可定制的长沙模拟交直流电阻器供应商 <长沙>天正华意电气设备有限公司

长沙回路电阻测试仪 性能特点1、仪器可以使用手机通过专用软件全程控制仪器，测试数据固定格式存储手机上，便于任何时刻数据查询。2、具有反电势冲击，测试过程中断线以及断电，电源过热等多种保护功能，能可靠保护反电势对仪器的冲击，并同步声响报警。 3、智能功率管理技术，仪器总工作在小功率状态，有效节能，减少发热。4、输出电压高，测量量程宽。5、测试电流来自高精度的大电流恒流电源，无需人工调节，测试迅速准确。6、采用四端子接线法，有效地排除了测试线电阻对测试结果的影响。7、七寸高亮度触摸彩色液晶，强光下显示清晰，全触屏操作，中英文自由切换8、仪器自带万年历时钟和掉电存储，可存储1000组测试数据，随时查阅9、仪器有蓝牙通讯，RS232通讯和USB接口，用于计算机通讯以及U盘数据存储。10、自带面板式微型打印机，可汉化打印测量结果。技术指标测试电流：50A 100A 150A 200A量程：0～100mΩ（50A） 0～50mΩ（100A）0～20mΩ（150A） 0～20mΩ（200A） 分辨率：小0.1μΩ精度：±（0.5％±2个字）功率:1000W工作方式:连续测量工作电源:AC220V±10％ 50HZ使用温度:0～40℃相对湿度:小于等于90％ 无结露外形尺寸：360＊290＊170（mm）重量：主机6.5KG 线箱9.0KG

长沙回路电阻测试仪概述断路器（以下简称开关）导电回路的导电性能的好坏，对保障开关的运行具有重要作用。导电性能的优劣可以通过导电回路电阻的大小反映出来。因此IEC标准及制造厂都规定应测量回路电阻，并且对各种形式的开关的回路电阻有明确规定指标。一般过去使用双臂电桥。由于电桥的电压，电流都比较小，当开关的动静触头之间有杂质或表面有氧化等，测试的数据分散性就较大。同时电桥的抗干扰性差，因此标准规定必须使用100A以上直流电流进行测试。回路电阻测试仪是我公司为适应GB50150-2006和DL/T 845.4-2004规程要求开发的测试仪器，广泛适用于各种电器开关的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量。措施1、操作者应具备一般电器设备或仪器的使用常识。2、使用本仪器前要认真阅读使用说明书。3、对仪器的调整维修必须由专业人员进行，不要自行处理。4、仪器应避免剧烈震动，避免高温和阳光直射。5、本仪器为测量纯电阻回路设计，不得测量感性回路。6、测试中不能拆除测试线。7、仪器接地线必须接好

<长沙>天正华意电气设备有限公司
可定制的长沙模拟交直流电阻器供应商 <长沙>天正华意电气设备有限公司

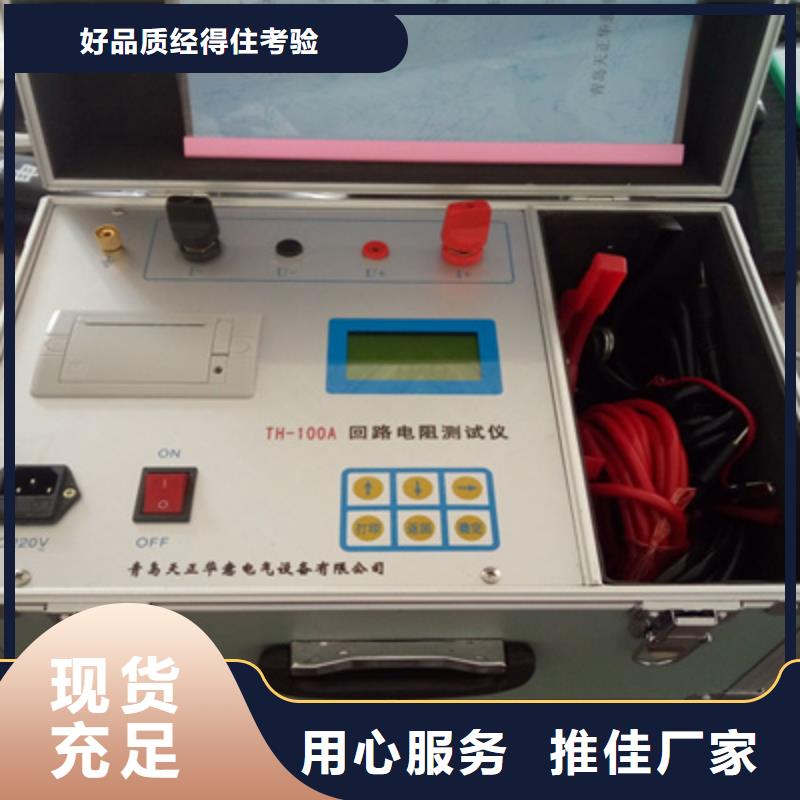

长沙回路电阻测试仪 三相智能回路电阻测试仪 概述TH-100A系列三相智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。二、产品特点1.彩色触摸屏：800×480高清彩色7寸触摸屏、人机对话，高速热敏打印机。2.多电流档输出：采用电源技术，能长时间连续输出大电流多电流档位输出。可以设置1-3个不同电流档进行测试，自动计算平均值。3.显示多种数据：显示电阻、电压、电流、电阻率，显示折算标准温度下的电阻值。4.自动超限警报：设置电阻上限，电阻值合格或超限或无效，自动产生试验状态。5.可以长时测试：可以设置测量时间从0-9999S，可以长时间工作。内置冷风散热，开关电源自动热保护。6.高精度测量：使用了精密仪用运算放大器和高精度四重积分A/D转换器。7.系统芯片：使用高性能32位ARM芯片，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。8.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。9.直流恒流源功能：可以输出0-电流，内置逐级升流试验，相当多买一台强大的直流恒流源，一机多用。10.海量存储试验数据：本机配有大容量存储，海量存储数据。

<长沙>天正华意电气设备有限公司

长沙回路电阻测试仪 TH-100A回路电阻测试仪采用电流电压法测试原理，也称四线法测试技术，原理方框图见图二。图二 测试原理图由电流源经“I＋、I-两端口（也称I型口），供给被测电阻Rx电流，电流的大小有电流表I读出，Rx两端的电压降“V＋、V-”两端口(也称V型口)取出，由电压表V读出。通过对I、V的测量，就可以算出被测电阻的阻值。七、操作方法1、按图三接线方法接线。图三 四端子接线图2、仪器面板与测试线的连接处应钮紧，不得有松动现象。3、应按照四端子法接线，即电流线应夹在被试品的外侧，电压线应夹在被试品的内侧，电流与电压必须同极性。4、检查确认无误后，接入220V交流电，合上电源开关，仪器进入开机状态。5、调节“电流调节”旋钮，使电流升至100.0A，按下“复位/测试”键，此时电阻表显示值为所测的回路电阻值。若显示1，则表示所测回路电阻值超量程；如果测量电流不是100.0A，例如为Io，电阻表显示为Ro，则实际电阻值为R＝100×(Ro÷Io)μΩ。6、测量完毕，断开电源开关，将测试线夹收好，放入附件包内。八、故障现象及排除故障现象 故障排除开机后无反应，液晶屏无显示 检查有无交流电源检查电源电缆检查保险管底座内的保险管是否烧断测试时电流值显示为0 检查“复位/测试”键是否按下检查电流输出线有没有接好，是否接触不良测试时电流值显示正常电阻值显示为0 检查“复位/测试”键是否按下检查电压输出线有没有接好，是否接触不良测试时电流值显示正常，电阻值显示明显偏大或显示为1（超量程）检查被测电阻值是否太大检查电压输入线是否接在电流输出线的内侧检查电压输出线有没有接好，被测件接头是否被氧化九、注意事项1、使用仪器前请仔细阅读说明书。2、请按照说明书上正确的接线方法接线。3、本仪器不得测试带电回路中的回路电阻。4、仪器在使用中必须可靠的接地。5、电流线用户不得随意更换。6、仪器不使用时应置于通风、干燥、阴凉、清洁处保存，注意防潮、防腐蚀性的气体。

可定制的长沙模拟交直流电阻器供应商

长沙回路电阻测试仪 温度传感器和线控操作（选配）在选配了温度传感器就可以实测温度，动态折算标准温度下的电阻值。如图32：图32温度探头一头插入GPI航插，另一头放在被测电阻的上面感测温度。设置参数界面，要设置实测的“启动”项。在选配了线控操作功能后，GPI航插插头上配有两根红线和两根黑线，两根红线外接开关或脚踏开关（开关自配），两根黑线外接指示灯（内部是空节点要求串电源，指示灯自配），接线方式如图33：图33十一、无线遥控器控制（定制）本仪器可以选配无线遥控器，可以遥控控制仪器进行试验，方便流水线作业。如图34：十二、多相测试仪器选型本仪器标配为单相，可以选型为二相同测（导体电阻专用测试仪），或三相同测。选型二相测试时，一般为导体电阻专用测试仪，用来检测电线电缆等接头，要求等距含接头部分的电阻要小于等距不含接头部分的电阻，仪器自动产生两者之间的电阻的比较值。电流一般是共用的，电压改为两个二芯航插。有专用电阻测试夹具（选配）更方便保证两个部分的距离，也方便标定距离的长度和截面积。如图35：在选型三相测试时，有的规程要求三相同测。三相同测要求三个被测电阻之间互相隔离。

<长沙>天正华意电气设备有限公司 可定制的长沙模拟交直流电阻器供应商

长沙回路电阻测试仪 三相智能回路电阻测试仪 概述TH-100A系列三相智能回路电阻测试仪采用先进的大功率开关电源技术和先进的电子线路精制而成。是高、低开关、电缆电线及焊缝接触电阻的专用测试仪器。其电流采用标准GB736所的标准直流，可在标准电流的情况下测得被试品的电阻值。本仪器具有体积小、重量轻、抗干扰能力强、精度高、操作方便、保护功能完善等特点。二、产品特点1.彩色触摸屏：800×480高清彩色7寸触摸屏、人机对话，高速热敏打印机。2.多电流档输出：采用电源技术，能长时间连续输出大电流多电流档位输出。可以设置1-3个不同电流档进行测试，自动计算平均值。3.显示多种数据：显示电阻、电压、电流、电阻率，显示折算标准温度下的电阻值。4.自动超限警报：设置电阻上限，电阻值合格或超限或无效，自动产生试验状态。5.可以长时测试：可以设置测量时间从0-9999S，可以长时间工作。内置冷风散热，开关电源自动热保护。6.高精度测量：使用了精密仪用运算放大器和高精度四重积分A/D转换器。7.系统芯片：使用高性能32位ARM芯片，测量时系统根据信号大小自动切换放大倍数，确保了该产品的测试准确度。8.内置日历时钟：内置日历时钟，为打印、保存数据提供时间依据。9.直流恒流源功能：可以输出0-电流，内置逐级升流试验，相当多买一台强大的直流恒流源，一机多用。10.海量存储试验数据：本机配有大容量存储，海量存储数据。

<长沙>天正华意电气设备有限公司

长沙回路电阻测试仪 警告为防止电击、人员伤亡，请务必在使用仪器前仔细阅读以下信息：?请仅通过有资质的操作人员对仪器进行操作。?请勿在潮湿的环境中使用仪器。?为防止本产品或与其连接的任何其它产品受到损坏，或可能会发生的危险，只允许在规定的范围内使用。?为防止仪器运行中机身感应静电，试验之前先通过接地端将主机可靠接地。?由于输入输出端子、测试柱等均有可能带电压，在您拔插测试线、电源插座时、会产生电火花，请注意避免触电危险，注意人身。?为了防止火灾和电击危险，在使用仪器前请详细阅读本手册，确定各仪器的额定值和标记。?一旦怀疑仪器的保护功能被削弱，请立即将装置处于非运行状态，并确保不会被意外操作。?测试导线与带电端子连接时，请勿随意连接或断开，如产品意外带电，请勿触摸裸露的接点或部位。?请在使用测试线之前对其进行检查。请勿使用绝缘损坏或有金属裸露的测试线。请检查测试线的通断性。?请使用与所在国或地区的电压和插座相匹配的电源线和连接器。?当机盖或外壳被打开时，请勿使用本仪器。?注意保持机箱通风口的空气流动畅通，请不要遮挡通风口，以免影响散热。?请仅使用本手册中规定的替代保险丝。?试验过程中，请不要频繁开关电源，以免对仪器造成损坏或测试精度降低。?试验过程中，如遇到异常情况，应立即切断电源。?切勿将仪器露天放置而被雨水淋湿勿在爆炸气体、水蒸气或粉尘环境中使用。?仪器工作异常时，请及时与厂家联系，请勿自行维修。本公司保留对此说明书修改的权利，届时恕不另行通知。产品与说明书不符之处，以实际产品为准。

<长沙>天正华意电气设备有限公司 可定制的长沙模拟交直流电阻器供应商
可定制的长沙模拟交直流电阻器供应商 <长沙>天正华意电气设备有限公司

长沙回路电阻测试仪 测试时间：可以设置1-9999S。电阻上限：可以设置0-999999μΩ，被测电阻不超过电阻上限时，试验状态显示为“合格”；被测电阻超过电阻上限时，试验状态显示为“超限”；电流、电压接线不对等显示为无效。长度和截面积：设置被测电阻的长度和截面积，用于计算电阻率。温度设置：将实际温度下的电阻值折算成标准温度下的电阻值。实测选项选择“停用”时，实际温度为预设温度；如果选配了温度传感器，选择“启用”时，实际温度为温度传感器采集的温度值。背景选择和简繁显示：设置屏幕颜色，可以改成图纹蓝底、图纹黑底。选择“简化”项，主界面不显示折算等内容，简洁显示。试验备注：按“试验备注”按钮，进入如图7：图7 试验备注界面在此界面，可以用中英文输入，设置站点相关、设备相关、人员相关、备注相关用来标识被测电阻，可以随试验数据一起保存或打印。图8 中英文键盘和数字键盘(4)测试电阻在测试之前，请确保测试线和接地线是否夹好。在主界面上，按“测试”按钮，进行测试，时间结束自动停止。试验过程中，可以按“停止测试”按钮中止试验。测试结束后，可以通过切换页按钮来浏览试验数据。(5)保存数据在主界面上，按“功能”菜单项的“保存文件”菜单，将按当时的试验时刻作为文件名进行保存试验数据。 (6)打印数据在主界面上，按“功能”菜单项的“仪器打印”菜单，将打印当前试验数据。打印机是热敏打印机，热敏纸分正反面（一面可以打字，一面不能），打印内容在热敏纸上只能存留三个月左右，不能用于存档。(7)打开文件和管理文件在主界面上，按“功能”菜单项的“打开文件”菜单，进入界面

<长沙>天正华意电气设备有限公司

长沙回路电阻测试仪 回路电阻测试仪是公司根据IEC标准及中华人民共和国电力执行标准DL/T845.4- 2004有关规定，发挥自身技术优势，精心研制的高精度、数字化开关检测仪器。该仪器采用高频大功率恒流开关电源技术，可测得微欧姆级接触电阻。广泛适用于各种开关及电器的接触电阻、回路电阻及电缆电线、焊缝接触电阻的测量，仪器测量数据准确，性能稳定，满足电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求。输出电流和测量电阻同时输出在七寸高亮度触摸彩色液晶上，测量结果即可电压输出也可U盘存储，掉电存储可满足随时数据查询。售后服务1.本公司对售出的产品一年质保。用户要求维修请与本公司售后服务部联系。2.保修期内出现下列情况之一时，维修应收成本费：1）用户使用或搬运过程中因撞击而造成的故障或损坏。2）用户未妥善保存，导致仪器渗水、受潮、撞击或引火等。3）用户自行或委托其它单位维修而引起的故障或损坏。4）用户因接线错误导致设备故障或损坏。5）如出现不可抗力（如火灾、水灾、天灾等）而引起的故障或损坏。6）不按本使用说明书要求随意连接其它设备而引起的故障或损坏。7）无产品保修卡且又无法确认该仪器处于保修期内的故障产品。

<长沙>天正华意电气设备有限公司

长沙回路电阻测试仪 清空数据：删除所有已保存的测试结果。当数据存满时，会提示“存储空间已满”。请按RST键返回主界面。图八6．时钟校准：在主界面选择时钟校准后，进入时钟校准界面。图九键用于修改所选位的数值。按OK键，光标向右移动，当移动到一位即“秒”位时，再次按OK键，修改的时间将保存。按ESC键，光标向左移动，当移动到位即“年”位时，再次按OK键，修改的时间将不保存。7．厂家设置：该选项为厂家人员调试和设置使用，顾客请勿随意操作。8．复位：测试完毕后，按RST键，仪器输出电流将断开，这时显示屏回到初始状态，可重新接线，进行下次测量或拆下测试线与电源线结束测量。9.温度报警：当仪器内部温度过高时，界面会弹出“温度告警，正在冷却，请等待……”，同时蜂鸣器会报警，此时应等仪器温度恢复正常以后才能继续使用。图十七、PC软件操作 （选配）本仪器可将测量数据上传至计算机，供试验人员对测量数据做进一步分析和处理。1、计算机要求硬件配置：至少赛扬533CPU，512M内存、1G剩余硬盘空间。软件配置：建议使用Windows2000、XP操作系统。Windows Office 2000及以上版本（必须包含Word）。2、安装驱动本说明以在Windows XP环境下安装为例。随机配置有光盘和USB数据线，将光盘放入计算机光驱。安装步骤依次如下图所示。

长沙回路电阻测试仪 仪器面板介绍1、电源开关： “I”按下仪器开始供电，“O”按下关断仪器电源 2、AC220V ： 仪器供电源输入端，本仪器采用交流220V供电3、I＋、 I- ： 为电流输出端子，通过专用测试线为试品提供恒定电流4、V＋、V- ： 为试品电压信号的输入端子5、液 晶 ：采用320X240真彩色液晶，强光下字体也可清晰观察，显示操作设置，测试结果，接触电阻值和输出电流值6、RS232： 串口输出端7、 ： 仪器接地端。8、 USB ： U盘接口9、打 印 机：热敏打印机，打印测量结果五、菜单操作1、开机界面显示如图一所示：图一2、按数据测试进入以下界面，如图二所示图二试品型号：点击 可编辑试品名称（长可输入16个汉字）；测试电流：点击电流在 50A、100A、150A、200A之间循环；测试时间：点击测试时间：10S、30S、45S、60S、300S、600S、999S之间循环3、当选好电流后，点击启动测量，显示“正在充电请稍候”进入测试状态，几秒后，就会显示测试结果，如图三所示图三显示测试结果后，下一步可本地存储保存测试结果，也可点击U盘存储、打印；点击退出测试，返回主界面；4、在图一中点击数据管理，进入数据查询界面，如图四所示：图四点击可查询测试序号、点击删除数据，可删除一组数据或全部数据，点击U盘存储可以存储数据到U盘、点击打印可以打印数据，点击返回主页，返回主界面；5、在图一中点击参数设置，进入参数设置界面，如图五所示：图五亮度调节：可根据现场环境，移动按钮调节屏幕亮度蓝牙连接：点击蓝牙连接，扫码连接手机语言设置：点击按钮可切换中/英文界面厂家设定：只有生产厂家可设置设置好点击返回主页，回到主界面
