西藏SF6气体抽真空充气装置开启冷冻压缩机吸入氟里昂，注意此时应控制氟里昂钢瓶阀门开启度，避免流量过大使压缩机积液。充注过程中注意氟里昂钢瓶重量变化，达到充注量后即可停止充注。关闭氟里昂钢瓶阀门、截止阀，恢复正常工作状态。如果制冷剂过量，应从储液排气口放出R22。6.4、净化、干燥系统6.4.1油分离器装置中有两只油分离器，安装在SF6压缩机出口。6.4.2干燥过滤器干燥过滤器应定期再生处理或更换分子筛，若长期停机或发现SF6气体含水量超过标准，应在使用前进行再生处理。6.5、仪表本装置主要仪表有压力表、真空计，用户应根据仪表计量规定，定期进行校验。真空计在需观察时打开电阻真空计开关，内置电磁阀指示灯亮，观察完毕关闭电阻真空计开关。七、常见故障和方法下面分电器、真空泵、压缩机、冷冻系统、净化干燥系统、仪表、系统等几个方面列出了SF6回收装置不能正常工作可能遇到的故障。请注意：调换任何部件，必须首先切断回收装置总电源。7.1、电器序号故障可能的原因处理方法1SF6回收装置连接后，推上电源后15秒内指示灯5XD不亮相序不正确继电器2 JXW缺陷指示灯缺陷转动拨动开关到1或2检查继电器2 JXW检查指示灯5XD2真空泵运行，指示灯1XD不亮指示灯缺陷检查指示灯1XD3SF6压缩机运行，指示灯2XD不亮指示灯缺陷检查指示灯2XD4冷冻机运行，指示灯3XD不亮指示灯缺陷检查指示灯3XD5电加热工作，指示灯4XD不亮指示灯缺陷检查指示灯5XD6真空泵电机不转小型断路器不工作电动机过载电动机缺陷接触器缺陷检查断路器1DL检查热继电器1RJ检查真空泵电机检查线圈1C和触点7SF6压缩机电机不转断路器熔断电动机过载接触器缺陷电动机缺陷检查断路器2DL检查热继电器2RJ检查线圈2C和触点检查电动机8冷冻压缩机不转断路器熔断电动机过载接触器缺陷电动机缺陷刚通电或停机时间少于3分钟检查断路器3DL检查热继电器3RJ检查线圈3C和触点检查电动机请稍候9冷冻压缩机转，

<西藏>天正华意电气设备有限公司

西藏SF6气体抽真空充气装置干燥效果不好可能是分子筛饱和应进行自再生处理，也可能干燥过滤器堵塞，应拆开检查，必要时更换内件。7.6、仪表7.6.1压力控制器达到上下限值但不切断电路，可能为压力控制器线路有故障，应拆开检查，必要时更换。7.6.2其他压力表或真空计读数不准，可能为仪表损坏，应校验或更换。7.6.3各仪表不读数，应检查各接口是否完好。八、售后服务8.1自设备之日起，提供产品的质保期为1年。8.2设备出现故障而买方无法解决时，72小时响应并给予解决方案。8.3技术文件：提供完整的相关技术文件与资料。技术文件包括图纸、说明书等。技术文件的形式和内容应尽量详细和易于理解，应能满足设计、安装维护技术人员的工作需要。8.4说明书：设备的安装使用及维护有详细的说明书图纸资料。8.5技术培训：对用户运行人员和维护人员进行一般维护工作的技术培训。8.6在设备安装和调试过程中，公司安排有经验的工程技术人员提供安装调试指导等服务。8.7提供安排需方到工厂技术培训，并应提供相关的中文培训教材和资料。8.8设备终身维修。8.9用户可随时将仪器的使用情况或意见告知本公司。单位名称：青岛天正华意电气设备有限公司

变电站GIS室SF6气体泄漏监控装置西藏 <西藏>天正华意电气设备有限公司
<西藏>天正华意电气设备有限公司

西藏SF6气体抽真空充气装置 回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了三只油分离器，分别安装在真空泵出口一只及压缩机的出口二只，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。系统中设有可靠的保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；阀安装在贮存容器上一旦超压阀自动打开排放气体，压力下降后自动关闭。

西藏SF6气体抽真空充气装置开机后应注意观察SF6压缩机的排气压力表(M2)，M2的压力指示值应小于2.0MPa，压缩机出口端接点压力控制器，若指示值达到限定值2.0MPa，压力控制器能自动切断压缩机的运行，待压力下降并稳定后，重新启动压缩机。所以当排气压力上升过快时，可适当调节压缩机进气口V2阀门开启的大小来控制。(5)回收过程中应通过视镜玻璃注意观察贮存容器内液面情况，液位不可超过视镜2/3处。(6)回收达到回收终压力或预定值时，回收工作结束。(7)关冷冻压缩机，关V3、SF6压缩机、V2、V7。3、充放指将贮存于装置贮存容器内的SF6充至电器设备直至达到所需的工作压力。(1)管路连接后首先应确定是否需对电器设备及管路抽真空，判断和操作方法见本节1抽真空有关内容。(2)当贮存容器压力较高时，开V4，直接向电器设备充气，可观察M6压力表值。(3)当贮存容器压力降低后，无法直接向电器设备充气，在V7处外接气源通过V7、V6直接向电器设备充气；或外接气源压力较低时也利用压缩机将外接气源的SF6充至电器设备内，这时关V6，开V7、V2、V3、SF6压缩机、V4，直至达到所需的工作压力。(4)停机应将系统内的SF6用压缩机收至贮存容器内，直至吸气口压力(M1)为零表压，关SF6压缩机及有关阀门。4、灌瓶灌瓶是指直接将电器设备内的SF6回收充入钢瓶。(1)管路连接后，首先应确定是否需抽真空，回收管路和钢瓶连接管路可一起抽。(2)提前开冷冻压缩机。(3)开V7、V2、SF6压缩机、V3、V4、钢瓶阀门进行罐瓶。(4)灌瓶过程中，注意SF6压缩机排气压力，若接近1.9MPa，应进行切换操作，以放出钢瓶上部高压气体，使其进入低压的容器内。

西藏SF6气体抽真空充气装置 用途及型号说明SF6气体作为一种绝缘气体，具有、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。本装置就是为了制造和维修SF6电器设备时，回收和充加SF6气体的一种专用设备。LH—7Y—15—50L 真空泵抽速（m3/h）液态贮存压缩机排气量（m3/h）回收装置的“回”字汉语拼音首位大写字母六氟化硫的“六”字汉语拼音首位大写字母二、主要技术参数1、回收回收初压力≤0.8MPa回收终压力≤50KPa回收时间：对初压力0.8MPa的1 m3 SF6气体容积，回收至终压力53KPa，回收时间小于2.5小时。2、充气对初压力为133Pa的1 m3 SF6气体容积充至0.8MPa，充气时间小于0.8小时。3、抽真空装置极限真空度小于等于10 Pa对初压力为0.1MPa的1 m3 SF6气体容积抽真空至133Pa所需时间小于1.0小时。4、贮存贮存容器容积0.051m3名义液态贮存量50kg贮存压力3.8 MPa5、净化对含水量1000PPM（体积比）以下的SF6气体，经本装置一次回收净化后，水份小于60PPM（重量比），油份小于10PPM（重量比）6、年泄漏率≤1％名义储存量7、噪声≤75dB(A)声压级8、工作环境温度 -10°- 40℃9、功率≤5KW10、电源：交流三相五线制 50HZ 380V±10％11、重量约500 kg12、外形尺寸（长×宽×高）：1360×800×1300三、工作原理和结构特征TH-7Y-15-50型SF6气体回收充放装置具有回收、充放、净化、抽真空、贮存、灌瓶等综合性功能，系统比较完全，参见附录一系统图。各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。

<西藏>天正华意电气设备有限公司 变电站GIS室SF6气体泄漏监控装置西藏

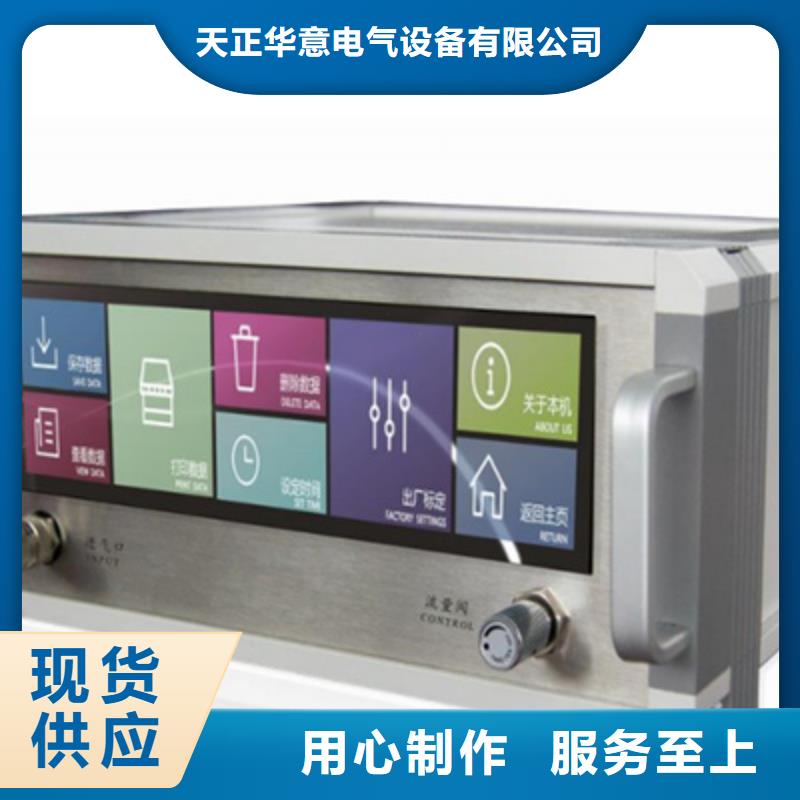

西藏SF6气体抽真空充气装置将测试管道的另一端连接待测设备的补气口（或测试口）。?此时打开综合测试仪前面板上的调节阀，然后调节气体流量。?次测量(sf6微水)需5～10分钟，其后每次测量需3～5分钟。?当测量SF6露点时把流量调节到0.5 SLM(每分钟标准升)左右。4.5、存储数据设备测量数据稳定后，可以将数据保存下来，按屏幕上“系统选项”按钮，调出主菜单界面，选择“打印数据”，可以将当前测试的数据打印出来，选择“保存数据”，可以进入数据保存界面。确认无误后可以按右下角的“保存”，将当前数据保存到仪器内部。仪器多可以保存1000条数据。4.6、查看数据主菜单界面选择“查看数据”功能。进入历史记录查看界面，按右下方的“上一页”和“下一页”按钮，可以上翻、下翻记录，按打印按钮，可以打印当前查看的历史记录。4.7、删除数据主菜单界面选择“删除数据”功能，进入删除数据界面。此时按垃圾桶图标则确认删除所有数据，按左下角箭头可以撤销删除，返回主界面。（注意：确认删除数据后无法恢复）4.8、修改时间主菜单选择“修改时间”功能，进入时间修改页面。按动上下箭头，输入当前的时间，按右下角“确定”按钮，则修改完毕。按“取消”箭头，取消修改，则保留原时间不变。4.9、标定数据因随意更改标定数据，会严重影响仪器的使用。所以我们并不开放数据的标定功能。如有需要可以联系我公司技术支持。

<西藏>天正华意电气设备有限公司
变电站GIS室SF6气体泄漏监控装置西藏

西藏SF6气体抽真空充气装置仪器面板说明1、前面板注：同时按下两侧的支架调节按钮，可以调节支架的角度。按键说明确定键：确认功能，在不同的界面下可调出/进入菜单、确认命令、确认设置的数值。取消键:退出功能在不同的界面下可退出菜单、放弃设置的数值。上 键：菜单项向上切换/菜单数值增加。下 键：菜单项向下切换/菜单数值减少。左 键：设置数值位左移选择。右 键：设置数值位右移选择。2、后面板3、液晶屏三、测量方法1、连接SF6设备将测量管道上螺纹端与开关接头连接好，用扳手拧紧，关闭测量管道上另一端的针型阀；再把测试管道上的快速接头一端插入露点仪上的采样口；将排气管道连接到出气口。将开关接头与SF6电气设备测量接口连接好，用扳手拧紧；2、初始化打开仪器电源开关，仪器进入初始化自校验过程。3、检查电量本仪器优先使用交流电。使用直流电时，请查看右上角显示的电池电量，如果电量指示变红，请关机充电后继续使用。4、开始测量完全打开露点仪前面板上的流量阀，然后通过调节前面板上的针型阀，把流量调节到0.5L/M左右，开始测量SF6露点。设备测量需要3～5分钟其后每台设备需要1～2分钟。5、存储数据设备测量完成后，可以将数据保存在仪器中，按“确定”键调出操作菜单，具体操作方式见下节内容。6、测量其他设备一台设备测量后，关闭测量管道上的针型阀和露点仪上的调节阀。露点仪保护开关旋至“保护”。将转接头从SF6电气设备上取下。如果需要继续测量其他设备，请不要关闭仪器电源，按照上面步骤继续测量下一台设备。7、测量结束所有设备测量结束后，关闭露点仪电源。

<西藏>天正华意电气设备有限公司
<西藏>天正华意电气设备有限公司 变电站GIS室SF6气体泄漏监控装置西藏

西藏SF6气体抽真空充气装置将测试管道的另一端连接待测设备的补气口（或测试口）。?此时打开综合测试仪前面板上的调节阀，然后调节气体流量。?次测量(sf6微水)需5～10分钟，其后每次测量需3～5分钟。?当测量SF6露点时把流量调节到0.5 SLM(每分钟标准升)左右。4.5、存储数据设备测量数据稳定后，可以将数据保存下来，按屏幕上“系统选项”按钮，调出主菜单界面，选择“打印数据”，可以将当前测试的数据打印出来，选择“保存数据”，可以进入数据保存界面。确认无误后可以按右下角的“保存”，将当前数据保存到仪器内部。仪器多可以保存1000条数据。4.6、查看数据主菜单界面选择“查看数据”功能。进入历史记录查看界面，按右下方的“上一页”和“下一页”按钮，可以上翻、下翻记录，按打印按钮，可以打印当前查看的历史记录。4.7、删除数据主菜单界面选择“删除数据”功能，进入删除数据界面。此时按垃圾桶图标则确认删除所有数据，按左下角箭头可以撤销删除，返回主界面。（注意：确认删除数据后无法恢复）4.8、修改时间主菜单选择“修改时间”功能，进入时间修改页面。按动上下箭头，输入当前的时间，按右下角“确定”按钮，则修改完毕。按“取消”箭头，取消修改，则保留原时间不变。4.9、标定数据因随意更改标定数据，会严重影响仪器的使用。所以我们并不开放数据的标定功能。如有需要可以联系我公司技术支持。

<西藏>天正华意电气设备有限公司

西藏SF6气体抽真空充气装置TH-7T-15-50型SF6气体回收装置说 明 书青岛天正华意电气设备有限公司注 意1.SF6压缩机严禁使用氧气等易燃易爆气体进行检漏。2.SF6压缩机严禁使用本机打高压空气检漏。检漏气体可采用工业氮气。3.SF6压缩机严禁压缩机自行抽真空和真空运行。4.回收装置长时间不运行，运行时对SF6压缩机进行点动式运行2-3次，时间间隔为10分钟。目 录一、用途及型号说明 、用途描述适用范围 设计方案 技术特点 外观５二、技术描述主要部件性能参数 、简明参数表主要技术参数描述７三、工作原理和结构特征９四、开机前的工作１０4.1、注意要点管路连接油位检查冷冻系统检查、电源连接１２五、操作说明及注意事项１ 、抽真空１３ 回收贮存、充放灌瓶、净化、干燥１６六、维修和保养 真空泵 使用中注意事项１６6.1.2换油期换油方法、SF6压缩机１７ 使用注意事项 换油期１８6.2.3换油方法冷冻系统１８系统描述 冷冻压缩机 、净化、干燥系统 油分离器2干燥过滤器仪表、常见故障和方法２０7.1、电器２０7.2、真空泵２１ SF6压缩机２２7冷冻系统净化干燥系统２３7.6、仪表２３八、售后服务２４一、用途及型号说明1.1、用途描述SF6气体作为一种绝缘气体，具有、不可燃，以及良好的绝缘特性，其绝缘强度大大高于传统的绝缘气体，并具有良好的灭弧性，因此广泛应用于SF6电器。由于SF6气体价格昂贵，且在电弧、电火花和电晕放电的作用下，会分解产生有毒成份。因此SF6电器设备应用时需要将SF6气体回收。

西藏SF6气体抽真空充气装置主要技术参数 SF6浓度超限报警点：1000ppm精度＜±2％； O2浓度检测范围0－25％，缺氧报警点：18％，精度＜±0.5％； 温度显示范围：-20～＋99℃，精度＜±0.5％； 湿度显示范围：0～99％RH，精度＜±3％； 输入电源：AC 220V±20％； 报警输出接点功率：AC220/5A； 风机输出接点：380V/15A（三相）或220V/15A； 风机启动：O2含量≤19.6％或SF6气体浓度＞1000ppm时，自动启动风机，每次启动时间按时段自动设置，可手动控制或强制启动风机； 海量报警信息存储设计； 5路大容量报警触点输出。 SF6、O2变送器采用进口原装的传感器，寿命长； SF6气体检测报警误差＜1％，氧气报警误差＜0.5％； 风机控制器可控制原有风机。1.4、系统原理图2、主机操作说明2.1、主界面仪器采用触摸界面设置，轻触任意空白处，显示界面背景将有如下5幅图片切换。触摸任意地方切换背景图片2.2、配置主机（配置主机）轻触旁边表盘 可以配置主机相关内容。此界面下可以配置背光，语音及其所有模块信息。主机编号：当前主机编码。气体变送器、风机控制器、温湿度控制器：根据系统配置任意设置。配置背光：当前液晶背光等级。背光延时：自动关闭背光时间设置。语音启动/关闭：系统语音配置开关。密钥功能：此功能启动后，进入配置主机和系统设置两个界面需要输入密码（系统初始密码为888888）。外部红外启动警灯：当外部红外感应到有人是自动开启警灯，开启警灯时间可设。当时间为0是默认关闭此功能。2.3、系统设置（系统设置）当配置主机密钥功能设置为启动时，进入系统设置和配置主机将出现输入密码界面：初始密码为：888888当输入正确的六位数密码后点击确认，系统将进入相对应的窗口。点击修改密码：根据提示输入旧的六位数密码，两次输入新的六位数密码，如果都输入正确，系统会提示新输入的密码正确，此时退出密码服务窗口，重新进入相对应的界面。：输错密码，可以点击按钮，然后重新输入。

变电站GIS室SF6气体泄漏监控装置西藏

西藏SF6气体抽真空充气装置冷凝器不转风扇电机缺陷检查风扇电机10电加热不工作断路器熔断电加热有缺陷检查断路器4DL检查电加热在检查上述故障可能的原因时，还应注意检查总电源断路器和各开关、按钮的接触性及有关的接线情况。7.2、真空泵7.2.1真空度不高的原因和方法真空泵出口检查，全压强不高，旋去加油塞无明显漏气声，可能存放不当，有水汽进入泵内，应更换新油。无漏气声，换油无效，应检查阀座上小油孔是否堵塞，小孔位置在泵的短阀片处月形槽内。接入系统后真空度不高，可能是系统接头，管道阀门，各类设备有漏气，应逐一捉漏检查，排除故障。泵未经拆卸清洗，突然出现撞击声，真空度下降，可检查旋片弹簧是否折断，或有无异物进入泵内。泵使用日久，真空度渐有下降，可能是润滑油混入可凝性气体和润滑油裂介变质，以及零件老化所致，可用换油、换零件，逐一试验。泵拆装后，有大漏气声，可能是橡胶件装配不当，损坏，应调整或更换。排气阀片老化变形、损坏或螺钉拉脱，会出现异样气声和油面的显著泛动，也会影响真空度，应调整重装。以上措施均无效，又无漏气声，可能使用日久，零部件磨损或受腐蚀所致，也可能是转子变形，精度降低，甚至转子、旋片等零件损坏，应拆开检查，修整或换上新零件。

变电站GIS室SF6气体泄漏监控装置西藏 <西藏>天正华意电气设备有限公司

西藏SF6气体抽真空充气装置各功能的串联或切换主要通过操作集中于面板一侧的电控箱和球阀来完成。回收装置的基本工作原理是采用冷冻液化法。在回收时，利用压缩机的抽吸性和压缩性把SF6电器设备内一定压力的SF6气体吸入压缩机，并压缩至某一较高的压力。同时利用R22制冷剂的低蒸发温度特性，将较高温度的SF6气体冷却至冷凝温度进行液化、贮存。这样连续抽吸至SF6压缩机串联运行，直至达到回收终压力。在充放时，首先利用本装置的真空泵对SF6电器设备（或钢瓶）和连接管路进行抽真空，然后直接利用压差或利用压缩机的抽吸性并造成一定的压差将装置贮存容器内的SF6充入SF6电器设备，直至达到所需的工作压力。在需灌瓶时则同时利用如前所述的R22制冷剂的特性，将液化的SF6直接灌入钢瓶。净化功能是在完成上述回收、充放功能时同步完成的。系统中设置了两只油分离器，分别安装在压缩机的出口，以有效去除SF6气体所带的油份。系统回路中设置了干燥过滤器，以保证进入贮存容器的SF6的纯度并有效去除水份。过滤器带有加热再生装置，可在抽真空下加热再生，分子筛从而能反复使用。系统中设有可靠的保护装置，高压压力控制器安装在SF6压缩机排气口，一旦排气压力超过限定值它会自动停止压缩机的工作，待压力下降后再重新启动压缩机；阀安装在贮存容器上一旦超压阀自动打开排放气体，压力下降后自动关闭。另外，系统中还设置了监视仪表和控制仪表共七只，其中真空计一只，安装在装置回收进气口，并在真空计前装置了DN8电磁阀门，需要观察时打开即可；压力表五只，分别安装在回收进气口、SF6压缩机排气口、冷冻压缩机吸排气口和贮存容器上；冷冻系统上设置了一只温控，利用温包感应SF6液体温度。

变电站GIS室SF6气体泄漏监控装置西藏

西藏SF6气体抽真空充气装置具有内置电磁阀停电保护功能，杜绝真空泵停电或电机咬死返油。1.3、外观整个设备布局合理，结构简单且紧凑，整体美观大方，易于操作和维护，油漆附着力为Ⅰ级，颜色为橙红色。二、技术描述2.1、主要部件性能参数序号指标名称及单位TH-7T-15-501电源ACV380（三项五线、相序自动转换）2额定储气压力（20℃）MPa≤43极限真空度Pa≤104装置真空度保持Pa在133 Pa压力保持24h，真空度值上升＜400 Pa5SF6压缩机半封闭谷轮压缩机6压缩机抽气速率m3/h12.2m3/h7真空泵2X-48真空泵抽气速率m3/h15 9回收装置适应入口初压（20℃）MPa0~1.010电气设备回收终压（20℃）MPa≤50 Kpa11回收后气体油份控制μg/g国产油分＜1012装置年漏气率％＜113装置连续无故障运转时间h≥100014累积无故障运转时间h≥500015噪声水平dB(A)整机≤7516理论储液能力KG5017冷冻液化压缩机东贝18冷冻储罐L5019回收后气体水分(PPM/V)PPM/V6020回收后气体油分(PPM/V)PPM/V1021干燥过滤方式真空加热活化再生22充气初压(pa)pa≤13323充气终压(mpa)mpa0.824充气速率（m3/h）m3/h≥525气化方式电加热自动温控26整车型式手推移动式27外形尺寸cm1400×810×135028整机重量kg约60029冷却方式风冷30过滤系统采用美国HASON技术，三级过滤——能够更高的去除回收的SF6气体中水份、油份、颗粒杂质及粉尘，保证所回收的SF6气体重复利用
