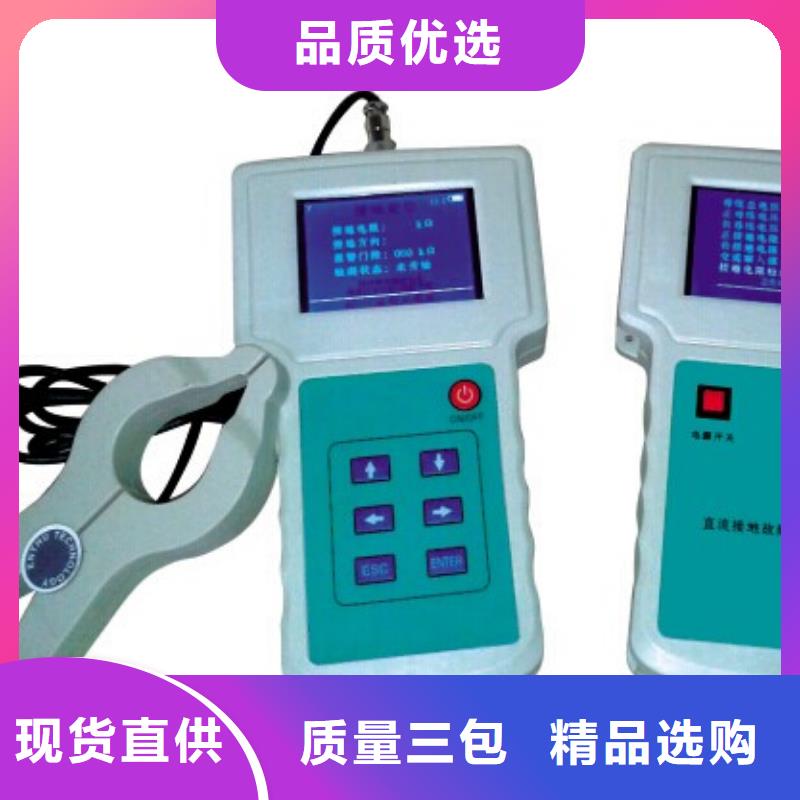

北海直流系统绝缘校验仪设置点击主界面“设置”按钮会进入显如图9所示的设置界面。该界面可以设置时间、报警门限、语言。时间设置：在输入框填入当前时间，点击确定，即可设置成功。报警门限：在输入框填入要设置的值，点击确定，即可设置成功。当在接地分析界面测出的接地值小于该值时，设备会询问是否进入支路查找状态。语言设置：设备支持中英文语言选择。右下角会显示软件版本号和屏幕版本号。图94.2.2定位仪(1)主界面开关置ON，接通工作电源，启动成功后进入如图10所示的主界面。左上角显示无线连接状态和钳子连接状态，右上角显示电量和时间。图10(2)支路查找在主界面点击接地查找按钮，会进入如图11所示的界面。左上角显示无线连接状态和钳子连接状态。当无线连接后，语音会提示无线已连接，并且左上角会改变状态，如图12所示。图11图12点击开始测试按钮，等待测试完成后，界面会显示如图13所示的波形曲线图、接地电阻、接地电容、以及接地方向。图13(3)设置点击主界面“设置”按钮会进入显如图14所示的设置界面。该界面可以设置日期、时间、报警门限、语言。日期：点击日期所在行，在弹出的窗口的输入框内填入当前日期，点击确定，即可设置成功。时间：点击时间所在行，在弹出的窗口的输入框内填入当前时间，点击确定，即可设置成功。报警门限：点击报警门限所在行，在弹出的窗口的输入框内填入要设置的值，点击确定，即可设置成功。当在接地查找界面测出的接地值小于该值时，设备会显示无接地。

北海直流系统绝缘校验仪电力系统中的直流系统接地故障是一种易发生且对电力系统危害性较大的故障。无论是正极接地或者负极接地，都可能造成保护误动或者保护拒动，危害电力系统正常运行。《中华人民共和国电力行业标准DL /T856－2004》 规定了不同直流系统接地故障的整定值，当直流系统接地阻抗低于该阻值时，表示系统已经处于故障运行状态，需及时处理。而直流系统中的交流窜电故障则为直流系统中为严重的接地情况，当直流系统中发生交流窜电故障后，极有可能造成保护的误动作，危害具大。根据直流系统反措规定，当直流系统发生交流窜电故障后，直流绝缘监测装置需及时发出告警信号，并记录故障发生的时间。而现有的直流系统绝缘监测装置均未对交流窜电故障提供有效的解决方法，导致直流系统发生交流窜电故障后维护人员不能及时处理，危害直流系统的。为此，我公司开发出了直流系统交流窜电测记告警装置，该模块可以在不改变原直流系统绝缘监测装置的情况下新增直流系统中交流窜电故障的特征分析、直流系统中交直流有效值分量的提取显示、以及实现交流窜入直流的测记告警功能。一旦发生交流窜电事故立刻告知维护人员交流窜电电压大小即发生窜电的回路，为直流系统交流窜电故障提供了快速有效的解决方案。

北海直流系统绝缘校验仪为满足用户这一新的需求，我公司开发了直流绝缘装置校验仪，用户在不停电情况下，随时随地校验直流接地巡检装置，对便携式直流接地查找装置性能亦可检验。该装置可广泛应用于供电局、发电厂、技术监督部门、生产厂家及科研教学等。二、原理介绍校验仪内部提供可调直流电源模块，即可以模拟直流系统，将被测装置脱离原系统进行校验，也可以在原系统上对被测绝缘检测设备进行校验。校验仪由可调电源模块，接地电阻阵列，接地电容阵列，交流电源模块，精密测量模块以及控制系统和人机界面组成。在离线模式下，可将被测装置退出原监测系统，接入校验仪提供的模拟直流系统中，在该模拟直流系统中，通过控制系统对接地电阻阵列，接地电容阵列及交流接地模块等的不同组合的控制，可完成对被测绝缘检测设备各项功能的校验工作。在在线模式下，可将校验仪接入与被测装置工作的同一系统中，此时，校验仪内部的可调直流电源模块处于断路状态，所有校验功能项将在原直流系统中进行。

北海直流系统绝缘校验仪为满足用户这一新的需求，我公司开发了直流绝缘装置校验仪，用户在不停电情况下，随时随地校验直流接地巡检装置，对便携式直流接地查找装置性能亦可检验。该装置可广泛应用于供电局、发电厂、技术监督部门、生产厂家及科研教学等。二、原理介绍校验仪内部提供可调直流电源模块，即可以模拟直流系统，将被测装置脱离原系统进行校验，也可以在原系统上对被测绝缘检测设备进行校验。校验仪由可调电源模块，接地电阻阵列，接地电容阵列，交流电源模块，精密测量模块以及控制系统和人机界面组成。在离线模式下，可将被测装置退出原监测系统，接入校验仪提供的模拟直流系统中，在该模拟直流系统中，通过控制系统对接地电阻阵列，接地电容阵列及交流接地模块等的不同组合的控制，可完成对被测绝缘检测设备各项功能的校验工作。在在线模式下，可将校验仪接入与被测装置工作的同一系统中，此时，校验仪内部的可调直流电源模块处于断路状态，所有校验功能项将在原直流系统中进行。

北海直流系统绝缘校验仪本产品一般可分为三部分内容，即接地告警、接地选线及接地查找。接地选线通常与接地告警检测放在一起，称之为安装式接地检测设备，而用于接地查找的则为便携式接地检测设备。接地告警：是在直流系统发生接地时，及时发出告警信号，以通知运行维护人员到场处理；接地选线：发生接地告警之后，将故障定位到直流支路，可缩小故障范围；接地查找：确定具体的故障位置，以便排除接地故障。目前，国内电力系统基本只有接地告警检测功能，且几乎都是通过平衡桥回路检测，当漏电流达到整定值时，发出告警信号。检修人员只能通过拉闸、摇绝缘等办法确定接地支路和具体接地位置，这样做既不，又非常耗时、费力，遇到复杂的接地，有时没有办法处理。 近十年来，国内高等院校和科研单位，在直流系统接地检测方面进行了大量的研究与开发，生产出各类接地选线与便携式接地查找设备，现在已为电力系统广泛采用。目前，国内新投运的110KV及以上等级变电站，大都采用了巡检装置，老站也陆续增加此类设备，据估计，全国在线巡检装置有近万套，而便携式设备也有近千套。

北海直流系统绝缘校验仪装置具有信号分析功能，对于需要通过发信号进行接地检测的设备，可通过该项功能对被测装置的信号幅度，频率，功率等参数进行分析。12．装置具有电桥检测功能，通过该功能，用户可根据被测装置的负对地电压与正对地电压的比值来判断电桥是否。3 . 2装置特点1．高可靠性的设计硬件可靠性：装置采用进口32位微控制器做主系统，硬件设计严格按照电磁兼容相关标准进行，内部采用多处冗余方式保证装置与被测设备的可靠性。软件可靠性：软件中引入了多种保护模式与提示模式，在测试项目中加入测试时间功能，测试达到设定时间之后自动解除测试状态，使被测系统恢复正常2．精密选材装置电压采样采用高精度的进口模数转换芯片，确保高精度采样要求；装置接地电阻阵列均采用高精度大功率电阻，确保高控制精度要求。3．人性化的人机交互界面装置采用7寸真彩液晶屏与高分辨率触摸屏做为人机交互界面的核心，使用舒适，操作方便捷；装置在设置界面中引入了多种复选框的输入形式，用户只需轻轻一点即可完成多种复杂组合功能项的设置；人性化的人机界面还包括友好的用户提示，在进行部分功能项测试时，液晶界面上会出现详细的提示说明，指引顺利完成测试过程。4．智能化的测试流程在参数设置界面中具备多点设置功能，只需用手指一点即可完成多个测试点的选择功能，用户多可选择五个测试点进行连续测试；在多点测试过程中用户可对测试时间间隔进行设置，在设定好时间间隔后按开始测试，装置即会自动完成多个测试点的校验工作，而不需用户反复设置。5．完备的测试功能装置提供了在线测试模式与离线测试模式的选择，即可在系统对绝缘监测装置进行校验，也可以采用装置内部提供的电源，用装置内部提供的模拟直流系统对绝缘监测装置进行更为完备的校验。

北海直流系统绝缘校验仪参数设置画面从其它画面进入参数设置画面如下图示：在该参数设置画面下按下“确认”键后可对相应的参数进行设置，待设置参数以深色底纹显示。当待设置参数以深色底纹显示后，按“前页”或“后页”键可对参数进行修改，短按“前页”键参数加１，按住“前页”键不放，参数每隔１秒加10 短按“后页”键参数减１，按住“后页”键不放，参数每隔１秒减10。参数设置完成后，按返回键退出设置模式。3)历史记录画面从其它画面进入历史记录画面如下图示：历史记录画面历史记录画面显示出发生窜电故障时的窜电电压及时间。数据存储采用动态存储模式，当检测到窜入的交流电压值变化超过2V时，会进行存储动作。在该画面下按“确认”键可实现历史记录的翻页功能，按“返回”键退回到近一页历史记录页。4) 波形显示画面从其它画面进入波形显示画面如下图示：波形显示画面实时显示发生窜电故障时的窜电电压大小以及当前日期和时间。5)时间设置画面时间设置画面如下图示：时间设置画面在时间设置画面下按下确定键进入下一个时间项的设置，在该界面下按“前页”或“后页”键可对选中时间项进行更改，只有设置“秒”时间项被选中的情况下按“确认”键才能完成时间设置动作。在该界面下按“返回”键可返回主监测画面。
