北海变压器容量特性测试仪有源负载正确设置了特性参数后，再进行有源负载的测试功能。按照“测试钳接在被试变压器的高压侧，低压侧要良好短接”的原则接好线后，按确定键测试；测试完毕后结果显示在液晶屏上，测试结果包括：三相测试电压值（Ua、Ub、Uc）、三相测试电流值（Ia、Ib、Ic）、三相实测损耗值（Pa、Pb、Pc）、校正到额定试验条件下（额定电流、温度校正到设定温标）的短路损耗数值、校正到额定条件的阻抗电压，被测变压器的高压电阻和高压电抗。图十一 有源负载试验操作提示图十二 有源负载测试结果屏4.3.3 结果查询可以对保存的结果进行浏览、打印、删除、上传等功能。4.4 特性试验图十三 特性试验4.4.1 单相空载a)为确保仪器的准确度，在低压侧施加额定电压值，比如低压侧电压为0.4KV，变压器的A、B、C各相做单相空载试验时必须使用单相交流可调电源。b)在参数设置界面中，正确设置测试的变压器容量，额定高压、额定低压，按铭牌所标值输入。做A相空载时，将黄色测试钳子夹在变压器低压侧的a相接线柱，将红色测试钳子夹在变压器低压侧的公共端；测试钳得粗细线，按接线示意图联接（粗线接电流，细线接电压）。c)接线无误后，接通单相可调交流电源调压到231V，按‘开始测试’键，进行A相的测试，待数值稳定后按‘A相测试’键此时完成a相测试。注意：完成a相测试后必须先断开所施加的231V交流电源，然后换相测试（每测试完一相必须先断开电源）。图十四 单相空载接线提示图d)做B相空载时，将黄色测试钳子夹在变压器低压侧的b相接线柱，将红色测试钳子夹在变压器低压侧的公共端；接线无误后，接通单相可调交流电源调压到231V，待数值稳定后按‘B相测试’键此时完成B相测试。e)做C相空载时，将黄色测试钳子夹在变压器低压侧的c相接线柱，将红色测试钳子夹在变压器低压侧的公共端；接线无误后，接通单相可调交流电源调压到231V，待数值稳定后按‘C相测试’键此时完成C相测试。f)三相分别测试完毕后显示实测空载损耗以及校正后的空载损耗（这里的校正是指非额定电压条件下空载试验时将测量的功率损耗和空载电流校正到额定电压条件时的数值）。

北海变压器容量特性测试仪图 七 容量实验可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.3.1 容量测试正确设置了容量参数后，再进行容量的测试功能。试验步：按照提示的接线图接线，对于250KVA以上的变压器，要使用相应规格的短路线。图八 容量测试接线试验第二步:接好试验线后，对测试方式进行选择，测试仪默认为对变压器施加信号的单一容量法测试，如需进行直阻数据的综合测试，测试方式的选择可以用触摸功能在彩色液晶上修改，也可以使用外部按键“F3”进行修改；接线及测试方式检查无误既可试验，使用触摸功能可以在彩色液晶上的‘开始测试’按钮区域直接点击，使用外部按键时按‘确认’按键，‘开始测试’按钮转换成‘测试中..’按钮，同时仪器发出滴滴的声响提示正在进行测试，测试完毕自动结束。如果确认数据稳定也可以人工结束，同样使用触摸功能可以在彩色液晶上的‘测试中’按钮区域直接点击，使用外部按键时按‘确认’按键，结束测试，测试仪自动给出测试的结果。如果采集数据出现问题，测试仪提示"采集失败，请检查接线！"。试验第三步:测试完毕出现容量测试判别结果，包括：当前测试条件下实测的短路损耗（负载损耗）数值、判定的变压器参数下国标规定的短路损耗数值、校正到额定试验条件下的短路损耗数值、校正后的短路损耗数值与国标参数下短路损耗值的百分数误差。当前条件下实测阻抗电压数值、判定的国标阻抗电压数值、判定容量、实测容量、变压器的实测阻抗；如果在判定容量显示为“No type”说明实测容量值在两相临容量之间，无法归档；如果显示屏提示“负载损耗异常，请用有源负载测试”，则返回主菜单，使用“有源负载”项目进行测试以效验容量测试的结果。试验结果参见图九；图九 容量测试结果试验第四步：测试结果的保存和打印。如使用触摸功能可以在彩色液晶上的‘F1 保存’按钮区域直接点击，使用外部按键时按‘F1’按键，测试仪即可把测试的结果进行保存。在‘结果查询’子菜单可以查询到保存的记录。

北海变压器容量特性测试仪我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。 有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

北海变压器容量特性测试仪容量测试结果准确率达100％。它一种设备相当于五种设备：有源变压器容量测试仪＋变压器损耗参数测试仪＋零序阻抗测试仪＋谐波分析仪＋示波器。它可对各种变压器的容量、空载电流、空载损耗、短路损耗、阻抗电压、零序阻抗等一系列工频参数进行精密的测量，并能测量空负载试验时的电压、电流失真度和谐波含量，还可以进行矢量分析。该仪器具有体积小、重量轻、测量准确度高、稳定性好、操作简便易学等优点完全可取代以往利用多表法测量变压器损耗和容量的方法，接线简单，测试、记录方便，大大提高了工作效率。它以大屏幕彩色液晶作为显示窗口，菜单操作并配有汉字提示，集多参量于一屏的显示界面，人机对话界面友好，使用简便、快捷，是各级电力用户的 产品。

北海变压器容量特性测试仪键盘说明键盘共有30个键，分别为：F1~F5，数字0~9、小数点、、存储、查询、退出、设置、切换、自检、帮助。数字键：0～9，在输入参数时做为相应的数字使用。小数点：在输入参数时做为小数点使用。↑、↓、←、→键：上下左右键?在主界面中用来移动光标，使其指向需要进行的项目功能条（功能条反色显示）。?上下键在容量测试屏和参数设置屏中用来移动光标，使其指向需要要更改的参数（包括：容量设置部分的试品编号、当前温度、阻抗电压、高额定电压、试品类型、分接档位、联结组别、参比容量和特性测试部分的PT变比、CT变比、高额定电压、低额定电压、当前温度、设置日期、设置时间、变压器容量、接线方式等）。?上下键在记录浏览功能屏中用来翻阅记录。?左右键在容量测试参数设置功能屏中用来切换可选的项目，如分接档位、联接组别、参比容量，可根据屏幕上方的提示用左右键在这些档位中连续切换，选至需要的数值。键：确定键，在开机后按下此键进入主菜单。主菜单下按下此键即进入当前指向的功能选项（反色显示的功能条），在输入参数时，作用是开始输入和结束输入并使刚键入的数字有效。退出键：返回键，按下此键均直接返回到主菜单；如果正在测试过程中、测试结束时按此键则同时返回主界面。存储键：在容量测试结果下，按存储键可存储当前容量测试结果。查询键：在主菜单下按下查询键，可查询已存储的容量数据。设置键：在主菜单下按下设置，可快速进入参数设置屏。F1~F5键：辅助功能键。F4是打印功能键。切换、自检、帮助、开关键：现为保留按键，无实际用途。

北海变压器容量特性测试仪无源变压器损耗测量部分1．基本概念空载试验：从变压器的某一绕组（一般从二次低压侧）施加正弦波额定频率的额定电压，其余绕组开路，测量空载电流和空载损耗。如果试验条件有限，电源电压达不到额定电压，可在非额定电压条件下试验，这种试验方法误差较大，一般只用于检查变压器有无故障，只有试验电压达到额定电压的70％以上才可用来测试空载损耗。短路试验：将变压器低压大电流侧人工短联接，从电压高的一侧线圈的额定分接头处通入额定频率的试验电压，使绕组中电流达到额定值，然后测量输入功率和施加的电压（即短路损耗和短路电压）以及电流值。2．测试方法根据不同的测试项目以下分别进行介绍：⑴ 对单相变压器空载损耗的测量：将变压器非测试端开路，电压、电流都直接接入。单相接法等效于以往的单功率表法，适用于测量单相变压器。图5-2 直接接入测量单相变压器空载损耗⑵ 对单相变压器短路（负载）损耗的测量：与测量单相变压器空载损耗的接线方式基本相同，可参照图十九接线；不同点只是做短路试验时变压器的非测试端人工短连接。⑶ 单相电源分相对三相变压器空载损耗的测量：当做三相空载试验后发现损耗超过标准时，应分别测量三相损耗，通过对各相空载损耗的分析比较，观察空载损耗在各相的分布情况，以检查各相绕组或磁路中有无局部缺陷。基本方法是将三相变压器当作三台单相变压器，轮换加压，即依次将变压器的一相绕组短路，其他两相绕组施加电压，测量空载损耗和空载电流。根据被测变压器的绕组连接方式可分为图5-3（a.b.c.）所示三种情况；

北海变压器容量特性测试仪图 七 容量实验可以在液晶屏上直接触摸相应图片部分，也可以按动外部键盘对应的数字进入到相应的子菜单。4.3.1 容量测试正确设置了容量参数后，再进行容量的测试功能。试验步：按照提示的接线图接线，对于250KVA以上的变压器，要使用相应规格的短路线。图八 容量测试接线试验第二步:接好试验线后，对测试方式进行选择，测试仪默认为对变压器施加信号的单一容量法测试，如需进行直阻数据的综合测试，测试方式的选择可以用触摸功能在彩色液晶上修改，也可以使用外部按键“F3”进行修改；接线及测试方式检查无误既可试验，使用触摸功能可以在彩色液晶上的‘开始测试’按钮区域直接点击，使用外部按键时按‘确认’按键，‘开始测试’按钮转换成‘测试中..’按钮，同时仪器发出滴滴的声响提示正在进行测试，测试完毕自动结束。如果确认数据稳定也可以人工结束，同样使用触摸功能可以在彩色液晶上的‘测试中’按钮区域直接点击，使用外部按键时按‘确认’按键，结束测试，测试仪自动给出测试的结果。如果采集数据出现问题，测试仪提示"采集失败，请检查接线！"。试验第三步:测试完毕出现容量测试判别结果，包括：当前测试条件下实测的短路损耗（负载损耗）数值、判定的变压器参数下国标规定的短路损耗数值、校正到额定试验条件下的短路损耗数值、校正后的短路损耗数值与国标参数下短路损耗值的百分数误差。当前条件下实测阻抗电压数值、判定的国标阻抗电压数值、判定容量、实测容量、变压器的实测阻抗；如果在判定容量显示为“No type”说明实测容量值在两相临容量之间，无法归档；如果显示屏提示“负载损耗异常，请用有源负载测试”，则返回主菜单，使用“有源负载”项目进行测试以效验容量测试的结果。试验结果参见图九；图九 容量测试结果试验第四步：测试结果的保存和打印。如使用触摸功能可以在彩色液晶上的‘F1 保存’按钮区域直接点击，使用外部按键时按‘F1’按键，测试仪即可把测试的结果进行保存。在‘结果查询’子菜单可以查询到保存的记录。

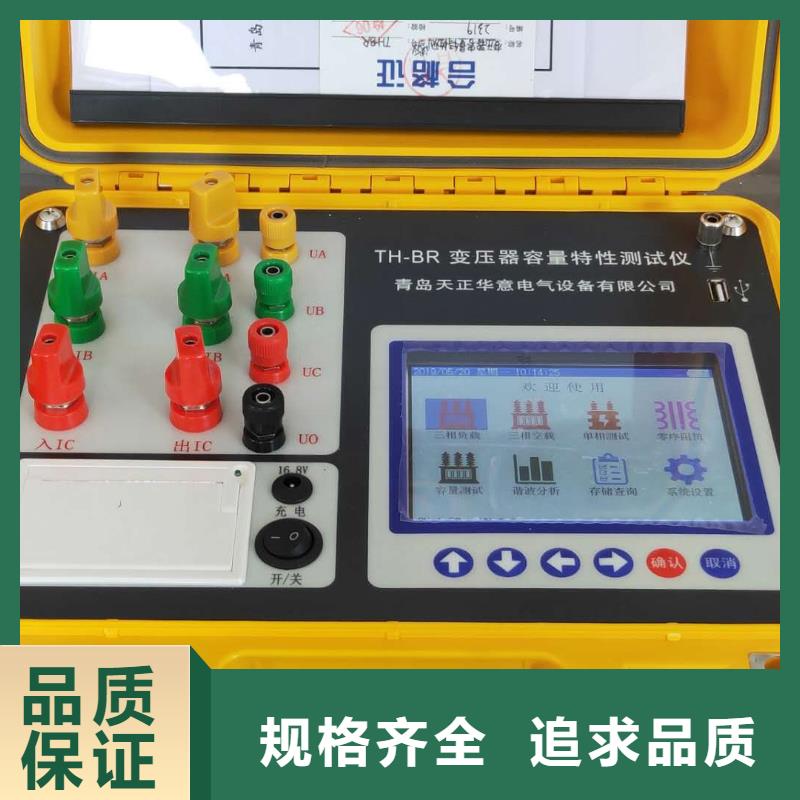

北海变压器容量特性测试仪本分析仪集变压器材质测试、容量测试、特性测试、直阻测试、变比测试与一身，是我公司针对这种问题专门开发的一种高精度仪器，既能轻松检测出干式变压器是否以铝代铜以次充好，还能准确测试变压器容量，可准确检测用户是否改、换变压器铭牌。又能对各种变压器的容量、负载损耗、空载损耗、阻抗电压、空载电流等工频参数进行准确测量。该仪器除具有体积小、重量轻、测量准确度高、稳定性好等特性外，还采用大屏幕液晶显示窗口、图形式菜单操作并配有汉字提示，集多参数于一屏的显示界面，人机对话界面友好，操作简便、易学等优点大大提高了工作效率，是各级电力用户、质监部门的 产品。数据监测采用国际标准的全数据监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在 变压器质量检测中心。2．系统保护采用硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。
