一体化直流高压发生器厂家直供

•
•
•
•
•

池州一体化直流高压发生器 厂家直供

池州直流高压发生器系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。二、工作原理框图三、主要技术参数特点1．技术特点：机箱采用铝合金机箱。采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。采用电压大反馈，输出电压稳定度高，纹波系数≤3％。全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压误差±（1.5％±2个字），电流误差±（1.5％±2个字）。升压电位器零起升压。 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（3％±2个字）。过压保护采用拔码设定，一目了然，误差±2％。倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。 ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。2．技术参数：规格技术参数 200/2 200/3 200/5 250/3 300/2 300/5额定电压(kV) 200 200 200 250 300 300额定电流(mA) 2 3 5 3 2 5额定功率(W) 400 600 1000 750 600 1500机箱重量(kg) 4.5 4.5 4.5 4.5 5.5 5.5倍压重量(kg) 7.9 7.9 8.3 9 11 11.5倍压高度(mm) 970 970 970 1030 1250 1250电压测量精度 数显表 ±(1.5％读数±2个字)电流测量精度 数显表 ±(1.5％读数±2个字)波纹系数 ≤3％电压稳定度 随机波动，电源电压变化±10％时≤1％过载能力 空载电压可超出额定电压10％使用十分钟充电电流为1.25倍额定电流电源 单相交流50HZ 220V±10％工作方式 间断使用一次连续时间长为10分钟工作环境 温度：-10~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷能力 被试品电容量无限制可用1.5倍的额定电流充电结构特点 环氧玻璃钢电气绝缘倍压筒空气绝缘、无泄漏之虑操作箱特点 高精度0.75UDC1mA单触按钮（精度≤3％）适合氧化锌避雷器试验过压保护采用拨置，一目了然立卧两用型国际标准机箱，方便现场注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.

池州直流高压发生器交流窜入直流的监测和报警。交流串入直流监测的原理：交流电压检测回路，母线通过电容隔直流、差分运放、快速整流、滤波、高速AD，实时检测母线上的交流信号，并反馈至主芯片，若外部交流窜入电压大于所设定的信号保护门限值，通过声光报警及干接点输出报警相关信息，并记录保存本次报警相关信息：交流波形窜入直流时间、幅值、波形、相位等信息。2.2 直流电压的监测。本装置通过对母线电压进行差分采样来实现对直流电压的监测。三. 主要功能特点3.1本装置采用Cortex-M3内核的STM32为主控芯片，集成度高，抗干扰能力强，运行速度快，功耗低。3.2操作界面基于菜单式的人性化设计，所有参数均可设置，所有报警均通过声光和干接点输出。3.3装置提供串行数据通讯接口（RS485）和外部设备连接。3.4装置记录500条以上的事故报警信息和波形。 3.5装置采用实时跟踪信息处理技术，解决了交流信号窜入直流故障的测记和报警，显示交流波形图和窜入时间。 四．技术指标 4.1 直流系统电压等级：220VDC/110VDC4.2 装置工作电压：220VDC/AC±10％或110VDC/AC±10％4.3 继电器接点电流：DC220/3A两组4.4 直流电压测量范围：0-260VDC4.5 交流窜入测量范围：10-260VAC4.6 母线电压测量精度：±1％4.7 交流窜入测量精度：±3％4.8 交流反应时间小于1S4.9 外型尺寸：120mm＊120mm＊100mm4.10 开孔尺寸：110mm＊110mm五． 主要功能 装置正面如图1所示，按键部分从左到右分别为【复位】、【返回】、【向上】、【向下】和【确定】键。

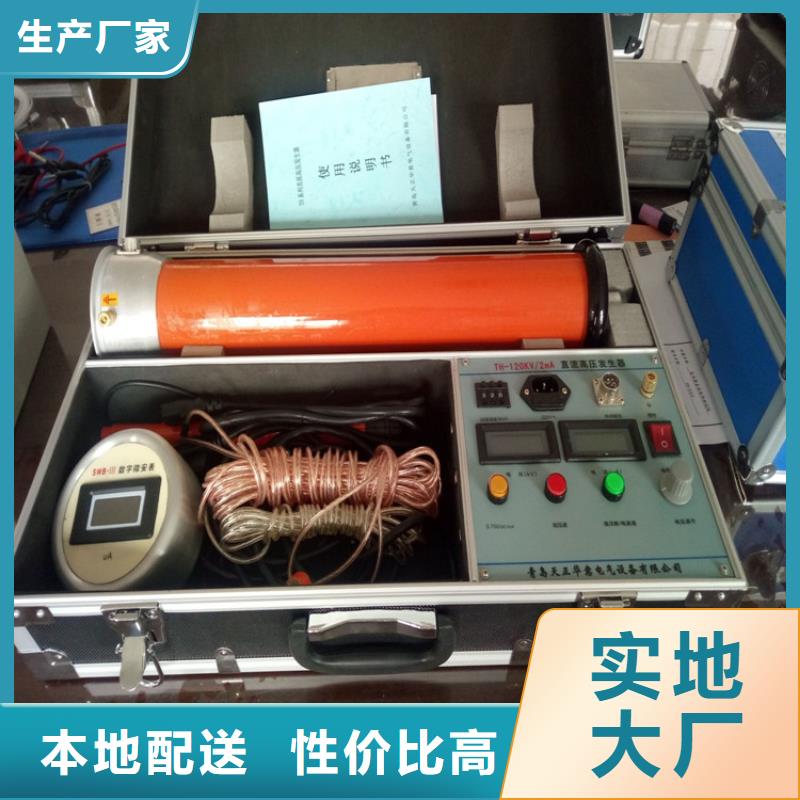

池州直流高压发生器产品功能说明（1）．控制箱面板示意图1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位拆线时只需逆时针转动电缆插头。3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)5．数显电压表：数字显示直流高压输出电压。6．数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。（2）．倍压筒示意图 1． 高压引出接线柱（可连接微安表和水电阻或限流电阻） 2． 均压球3． 倍压筒体4． 接地端子 5． 中频连接端子6． 底座（3）试验回路连接图

池州直流高压发生器数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。12. 提手。13.一节使用或二节使用测量转换开关。（2）．双节倍压筒示意图 1．高压引出接线柱（可连接微安表和水电阻或限流电阻） 2．均压球3．第二节倍压筒体4．一二节倍压筒连接法兰 5．节倍压筒体6．底座7．接地端子8. 中频输入五、操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。

池州直流高压发生器安 全 警 告● 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。● 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点，当更换试品和接线时应先将两个电源断开点明显断开。● 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书所示一点接地。● 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离空气间隙开始游离放电有嘶嘶声。当无声音时可用放电棒放电，直接接上地线放电。● 如做容性负载试验时，一定要接上限流电阻。● 直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小一般不会对人造成伤害。● 试验完毕必须将接地线挂至高压输出端方可拆除高压引线。

池州直流高压发生器数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。12. 提手。13.一节使用或二节使用测量转换开关。（2）．双节倍压筒示意图 1．高压引出接线柱（可连接微安表和水电阻或限流电阻） 2．均压球3．第二节倍压筒体4．一二节倍压筒连接法兰 5．节倍压筒体6．底座7．接地端子8. 中频输入五、操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。

池州直流高压发生器数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。12. 提手。13.一节使用或二节使用测量转换开关。（2）．双节倍压筒示意图 1．高压引出接线柱（可连接微安表和水电阻或限流电阻） 2．均压球3．第二节倍压筒体4．一二节倍压筒连接法兰 5．节倍压筒体6．底座7．接地端子8. 中频输入五、操作步骤如做容性负载时，应接入限流电阻1试验器在使用前应检查其完好性，联接电缆不应有断路和短路，设备无破裂等损坏。2.将机箱、倍压筒放置到合适位置分别联接好电源线、电缆线和接地线，保护接地线与工作接地线以及放电棒的接地线均应单独接到试品的地线上(即一点接地)。严禁各接地线相互串联。为此，应使用DHV专用接地线。
