巢湖地下电缆管线探测仪概述近几年来，随着电网改造工程的实施，10kV配电线路由原来的“两线一地”供电方式改造为中性点不接地的“三相三线”供电方式。10kV配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗。但采取新的供电方式在实际运行中，经常的发生单相接地故障，特别是在大风、暴雨、冰雹、雪等恶劣天气情况下，接地故障频繁发生，严重影响了变电设备和配电网的、经济运行。故障发生后，由于线长范围广，采用以往凭经验，分段逐段推拉，逐级杆塔检查等传统方法进行排查，费时费力，停电范围大，时间长，很难快速准确查到故障点。本公司单相接地故障定位仪用于10kV故障线路停电后快速准确定位接地点，可以实现配网设备在出现故障的情况下的快速查找。减小线路检修人员的劳动强度，省时省力，提高工作效率、供电可靠性和电力企业经济效益。

<巢湖>天正华意电气设备有限公司

巢湖地下电缆管线探测仪使用方法及简介一、工作原理在故障线路停运后，首先由发射机向线路施加电压使故障重现。电流由发射机发出，流经故障线路，在接地点入地并通过大地返回发射机。发射机注入的为断续的交流信号。只有当注入电流大于50mA时，才可以继续使用接收机进行定点操作。注入电流太小时，说明过渡电阻过大，无法定位。在架空线的正下方，接收机通过空间磁场传感器检测注入的断续交流信号，在液晶屏上直观显示测量结果。在故障点前，电流持续存在，故障点后，电流消失。可先进行粗略分段，再定点，从而快速确定故障位置。二、发射机操作1.接线：警告！?接线前必须保证本条线路已停止运行！?不允许用接地线代替接线盘中的高压线！?请严格遵守操作规程！?保护地线必须良好接地！首先将故障线路的开关断开，使架空线路处于断电离线状态；保护地线接“保护地”端子接大地网；测试地线（带黑色夹钳的高压导线）接“测试地”插座和大地网；至于接故障线路的输出线，可根据现场情况，使用短连接线（带红色夹钳的高压导线）接“高压输出”端子和开关柜的线路侧，若必须接在架空的线路上，则选用接线盘装的长连接线，其高压插头接“高压输出”端子，其另一端的线鼻压接在绝缘挂线杆的接线柱上，再将挂线杆挂在故障线路上。如果不知道具体故障相，可以同时挂接三相。

巢湖 地下电缆管线探测仪?主机采用简洁的三按键设计可完成其所有操作，输出信号为全自动方式，不需要人为参与调节，仪器自动检测线路状态、信号状态等各种信息。?主机具备初始诊断能力，可以对线路状态进行预诊断，减少不必要的检测。?采集器接收器能够自动识别故障信号方向，实时显示故障信号波形，并快速提示检测人员故障状态，无需人工参与减少误判，极大的提高了检测的准确性和快速性。3.7全套设备采用内置大容量锂电池（可车载充电）和普通干电池供电：?无需另外提供电源，在满电情况下，主机满负荷运行可持续工作达4小时，采集器接收器可持续工作达6小时以上。极大的提高了仪器的便携性与野外作业实用性。3.8信号主机可配置一组或是多组采集接收器同时作业，从而进一步提高查找速度。3.9信号主机可以使用接收器对其遥控、遥测操作，更加有效的保证使用人员的和操作的便利性。3.10采集器没有夹持方向要求，方便用户使用。3.11采集器采用高灵敏度传感器，开机自动检测信号，无信号自动关机，体积小、重量轻方便挂接。3.12采集器和接收器采用无线技术传输数据，其有效通讯距离可达50m。3.13接收器实时接收采集器数据，自动显示当前故障电流值、故障上下游方向、信号波形等数据，发生故障自动提示功能，检测人员对线路状态一目了然。3.14接收器能够记录多达140条的故障检测信息，方便检测人员查找故障状态。3.15主机采用4.3寸大屏幕高分辨率彩色液晶、接收器采用2.4寸高分辨率彩色液晶，显示更清晰、内容更丰富，强光下显示效果好于单色液晶屏。3.16友好的人机交互界面：?仪器屏幕的顶部状态栏实时显示电量状态、无线连接状态等信息，底部状态栏显示仪器的软件、硬件版本以及产品编号等。?主机三按键简洁设计，操作简单、方便灵活。?仪器具有多状态提示、报警提示窗口，便于用户了解仪器工作状态及检测状态。?参数设置简单灵活、直观，同时具有简洁的帮助说明。3.17智能电源管理：?剩余电量提示、低电量报警、长时间闲置提示、背光自动调节；当电池电量低时，仪器将自动禁止启动测量，以防止锂电池过放电。3.18统计信息管理：?主机具有总开机时间、本次开机时间、本次启动时间的统计功能。?接收器能够保存140条的故障信息功能，便于用于查找检测状态情况。

<巢湖>天正华意电气设备有限公司
智能漏水检测仪 终身质保

巢湖 地下电缆管线探测仪由于芯线电流和护层电流反向，能在外部一定距离产生磁场信号的有效电流为其差，数值等于通过大地返回的电阻电流。另外由于芯线－护层回路和护层－大地回路存在互感，通过电磁感应也能够在护层－大地回路产生感生电流。综合效果为有效电流等于大地回路的电阻电流和感应电流的矢量和（两者存在相位差）。根据现场情况的不同，有效电流可能会占总注入电流的百分之几到百分之十几。如果存在同路径敷设（两端位置均相同）的其他电缆，则返回电流主要被几条电缆的护层分流，例如三条电缆同路径，则三条电缆的护层返回电流各占1/3。有效电流正向，占注入值的2邻线电流反向，占1/3。如右图所示。并行电缆的分流效果相线－护层法的优点在于接线简单，不需要解开接地线。缺点是当多条电缆同路径敷设时，各条电缆信号相差不大，仅靠信号幅值有时难以区分；当单线敷设时，有效电流大幅减少，信号较弱，而且有效电流中含有感应电流成分，目标电缆和邻近管线的感应信号相位相同，在使用复合频率探测时，有可能无法根据电流方向排除邻线干扰。4、相间接法：图3-1-5 相间接法如上图所示，发射信号加在电缆两相之间，电缆的对端两相线短路。两相在电缆内部扭绞，其电流值相同且方向相反。由于两相线虽相距很近，但仍有一定间隔，故两相线和接收机线圈之间的距离会有微小差异，两相线在此处产生的磁场方向相反，但强度因距离的差异而不会完全相同，虽大部分相互抵消，但仍有小部分残余，金属护层的屏蔽作用会将其进一步削弱，的剩余信号方能被接收。因为扭绞的原因，信号会沿电缆路径有周期性的幅值和方向的变化。在一个扭绞周期内，对外辐射的磁通因方向连续变化而相互抵消，故不会在护层－大地回路产生感应电流。由于有效信号很小，使用高频信号将比低频信号更易于探测。相间接法无法使用接收机的电流方向测量功能排除邻线干扰。

智能漏水检测仪 终身质保 <巢湖>天正华意电气设备有限公司

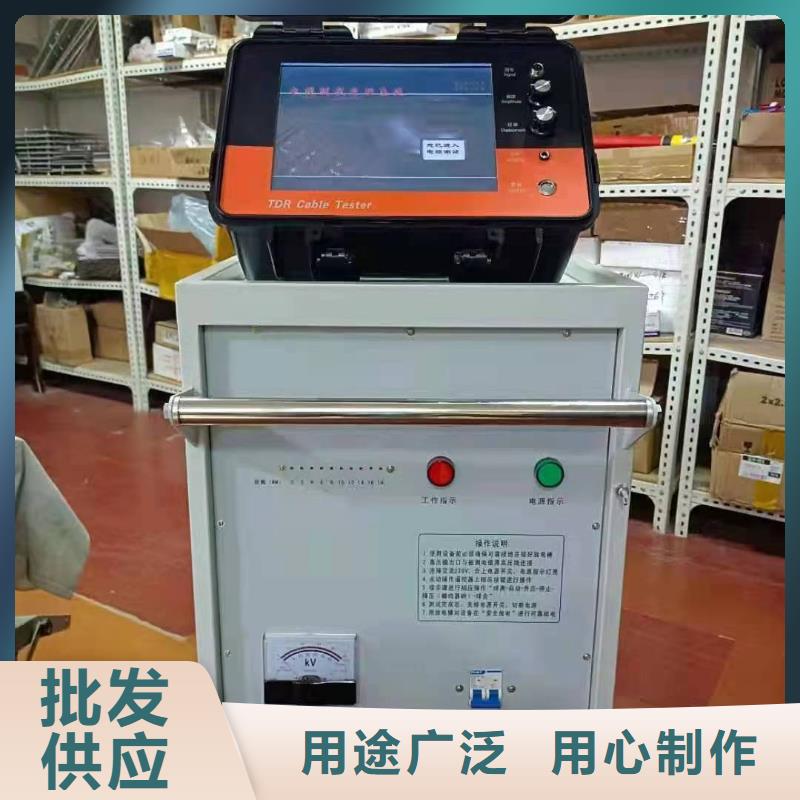

巢湖地下电缆管线探测仪 设备组成本设备包括发射机、接收机、空间磁场传感器及相关附件：发射机的接线盘、输出连接线、挂线杆、保护地线等组成。一、发射机在架空线处于离线状态下，向故障线路注入信号使接地故障复现，电流由发射机输出，流经故障线路，在接地点入地并返回发射机。发射机面板如图2-1-1所示：其中：1.控制器见图2-1-2发射机控制器。2.保护地端子：用于连接保护地线，接大地网。3.测试地插座：接工作接地线，接大地网。4.高压输出插座：用于连接故障线路。根据现场情况，可使用短连接线夹在开关柜的线路侧；若必须接在架空的线路上，则选用接线盘装的长连接线，并用挂线杆挂在故障线路上。图2-1-2发射机控制器其中：1、按键说明：五向键中的上下键：用于设定输出电流。【中键】用于修改输出方式。【启动】键：启动测试。【停止】键：停止测试。2、工作模式：指示当前工作模式。3、输出方式：断续/连续。断续输出：适用于空间磁场传感器定点方式。连续输出：适用于无线电流传感器定点方式。4、高压输出指示：当启动高压输出后动画指示高压输出，当停止高压输出后，显示绿色，并停止动画。5、输出电流：指示当前输出的电流。6、输出状态指示灯：红灯亮：高压合； 绿灯亮：高压分7、输出限制指示：电压限制：输出已经达到电压，无法继续提高输出电流。功率限制：输出已经达到功率，无法继续提高输出电流。二、接收机接收机用于在架空线正下方探测特征信号，使用时需要插入空间磁场传感器。

巢湖地下电缆管线探测仪多功能电缆识别仪，又名电缆识别仪、带电电缆识别仪、智能电缆识别仪是为电力电缆工程师和电缆工解决电缆识别的技术问题而设计的。用户通过仪器从多根电缆中准确识别出其中某一根目标电缆，避免误锯带电电缆而引发严重事故。电缆识别是从电缆两端的操作开始的，必须保证电缆两端的双重编号准确无误，本仪器设计采用了PSK技术，结合精准算法。无论现场工作人员的记忆多么可靠，都不能代替专业仪器的识别。本产品同时具有带电电缆识别、停电电缆识别、交流电流测试、交流电压测试功能，由发射机、发射电流钳、接收机、接收柔性电流钳等组成。发射机：带电电缆识别、停电电缆识别时发射信号给目标电缆，内置大功能率可充锂电池，发射机采用一体化专用工具箱式设计，用聚丙烯塑胶作为原料，添加新型复合填充料一次注塑成形，密度小、强度、刚度、硬度、耐磨性、耐热性、绝缘性能更优越，其箱体能承受约200kg的压力，主机超大LCD实时显示剩余电池电量，白色背光、发射信号动态指示，一目了然。发射钳：带电电缆识别时，发射钳将发射机发出的信号耦合到目标电缆上，钳口尺寸Φ120mm，发射钳具有方向性，发射信号从发射钳上箭头指示方向流入。

智能漏水检测仪 终身质保

巢湖地下电缆管线探测仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。

巢湖 地下电缆管线探测仪发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。辐射感应法的优点在于使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线探查的主要手段。其缺点在于管线感应电流小于直连法和卡钳法，尤其管线深度较大时效果较差，适用于深度小于2m的管线；对一定范围内的所有管线均能感应出信号，会对特定管线的识别造成困难。1、发射机的放置使用辐射感应法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如下图所示：图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装两端接地）。?绝缘良好而两端又不接地的管线无法使用感应法，例如：有些低压电缆没有金属铠装，或者铠装不接地，将无法使用感应法或效果较差。?不能将发射机置于金属井盖上，也不能在钢筋加强的混凝土路面上使用，否则信号将被井盖或钢筋网阻断，而不能施加到下面的管线上。?发射机除了向管线辐射信号，还不可避免的向周围空间辐射，会给接收造成干扰，所以使用感应法时，接收机和发射机必须相隔一定距离（收发距）。

<巢湖>天正华意电气设备有限公司 智能漏水检测仪 终身质保

巢湖地下电缆管线探测仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。

巢湖地下电缆管线探测仪高压电缆介损测试仪，主要针对大容量和高电压容性设备，如高压电机，高压套管的出厂试验，高压电缆等，在采用外部大功率试验变压器或串联谐振等外部加压设备加压的环境下，进行介损测试。仪器分为手持终端和测试主机两部分。手持终端与测试主机之间采用2.4G无线通讯方式。可做正接法测试和反接法测试，正接法和反接法的电流测量量程均可达到2uA-15A的超宽范围。外施高压不同频率可自适应测量，范围可达30Hz-300Hz。仪器主要具有如下特点：?7寸彩色液晶显示工业级电容屏仪器采用高端电容式触摸7寸彩色液晶显示屏，超大显示界面所有操作步骤中文菜单显示，每一步都清晰明了。?超宽电流量程正接法和反接法电流测量量程都可以达到20uA-15A的超宽范围，更大电流可定制。?超宽频率范围外施高压频率可达30Hz-300Hz的超宽范围，自适应测量。?各种高电压可定制外施高压电压能够满足各种高电压环境，可根据用户需求定制。?光纤高压通讯测试主机高压采样与低压采样之间采用工业级光纤通讯模块，在兼顾高低压之间绝缘性能的同时又能程度保障测试数据的精度。?独立手持操作终端手持终端与测试主机完全隔离采用2.4G无线通讯，整个测试过程中用户只需在手持终端上操作即可，程度保障操作人员的人身。?锂电池供电手持终端、测试主机低压端、测试主机高压端，都采用锂电池供电，充满电可连续工作8小时以上。?U盘存储本机存储的数据可以通过USB接口保存至U盘中。

智能漏水检测仪 终身质保

巢湖 地下电缆管线探测仪发射机利用内置的辐射线圈向外辐射高频电磁场（一次场），金属管线－大地回路耦合出感生电流，感生电流再辐射电磁场（二次场），接收机接收二次场进行管线探测。辐射感应法的优点在于使用方便，无须接线，不和管线进行任何形式的电气连接，特别适用于无外露点的管线探测，也是一种区域管线探查的主要手段。其缺点在于管线感应电流小于直连法和卡钳法，尤其管线深度较大时效果较差，适用于深度小于2m的管线；对一定范围内的所有管线均能感应出信号，会对特定管线的识别造成困难。1、发射机的放置使用辐射感应法时，发射机无须连接任何附件，发射机自动识别为“辐射”法。用于管线跟踪时：在预计管线的上方，将发射机垂直放于地面，并且和预计的管线方向垂直。探测过程中需要和接收机配合，根据探测到的管线实际方向和位置进行调整，如下图所示：图2-3-1 辐射感应法用于管线区域探查时：在需要探查的区域，由两人操作，发射机和接收机间隔一定距离同步移动，并保持发射机和接收机的方向一致（详见P28：辐射探查）。注意事项：?管线两端必须接地，才会感应出信号。接地可以是连续接地（如不绝缘的管道），也可以是两端接地（如高压电力电缆的金属铠装两端接地）。?绝缘良好而两端又不接地的管线无法使用感应法，例如：有些低压电缆没有金属铠装，或者铠装不接地，将无法使用感应法或效果较差。?不能将发射机置于金属井盖上，也不能在钢筋加强的混凝土路面上使用，否则信号将被井盖或钢筋网阻断，而不能施加到下面的管线上。?发射机除了向管线辐射信号，还不可避免的向周围空间辐射，会给接收造成干扰，所以使用感应法时，接收机和发射机必须相隔一定距离（收发距）。

巢湖地下电缆管线探测仪发射频率的选择：?对于一般电缆的探测，除非采用相间接法，均使用开机默认的1280Hz频率。其频率较低，传播距离长，且不容易感应到其他管线上；再者接收机对1280Hz信号的接收效果要强于640Hz，抗干扰能力较强，较易分辨。?对于长距离电缆（长于2-3km），如果使用1280Hz信号，在较长距离处会有较大衰减，信号不易接收，相位也会发生偏移。故探测长距离电缆使用640Hz发射信号。?640Hz和1280Hz为复合频率信号，接收机能够进行跟踪正误提示。?使用相间接法时，应优先采用高频（10kHz、33kHz或83kHz）。二、运行电缆的信号发射方法1、卡钳耦合法：这是一种探测运行电缆较理想的方法，不需要电缆作任何改动即可测试，并且操作远离高压，非常，电缆全长上都有信号，没有距离限制。电缆护层两端必须良好接地，否则耦合电流随接地电阻的增大而减小。两端未接地，或电缆护层中间断开，不能使用卡钳耦合法。（1）卡住电缆本体图3-2-1 运行电缆卡钳耦合法1（卡电缆本体）如上图所示，本方法适用于普通三相统包运行电缆的探测。发射机输出接卡钳，将卡钳卡住电缆本体（注意不能卡接地线以上部分），卡钳等效为变压器的初级，电缆金属护套－大地回路等效为变压器的次级（单匝），次级耦合电流的大小与回路电阻（主要是两端的接地电阻）密切相关，电阻越小，电流越大。 电缆通过卡钳耦合得到的电流较小，为加强探测效果，应选择较大输出水平。 （2）卡住电缆护套接地线图3-2-2 运行电缆卡钳耦合法2（卡电缆接地线）如上图所示，本方法适用于超高压单芯运行电缆的探测。由于单芯电缆芯线流过的工频电流很强，而且没有三芯统包电缆的三相抵消效果（对外表现为相对很小的零序电流），如果将卡钳卡住电缆本体，则很容易造成卡钳的磁饱和，无法发出信号，此时应将卡钳卡住其护层接地线。由于长距离超高压单芯电缆的护层会每隔一定距离地线交叉互连，故信号会在交叉互连点从一相的护层流到另一相的护层，在跟踪时注意区分。对于三芯统包电缆，如果受现场条件限制，卡电缆本体有困难，也可以采用卡电缆接地线的方法，但应尽量不采用，在某些特殊情况下，可能会造成信号特征（包括幅值和相位）出现不可预料的变化。

巢湖地下电缆管线探测仪 高压！危险！操作者须经严格培训并获得相关高压操作认证才能使用本仪表进行现场测试。● 操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。● 被测线路电压超过600V时须连接绝缘杆使用。● 严禁用本仪表测试电压超过60kV的裸导线或汇流母线(可测试60kV以下的裸导线或汇流母线，或110kV以下具有绝缘外皮的线缆)。● 可测导线或电缆外径Ф168mm，可测母排尺寸168mm×245mm。● 请使用专配绝缘杆连接该仪表。● 仪表连接好伸缩绝缘杆后要轻拿轻放，避免与地面冲击造成损坏。● 请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。● 长时间不用仪表，请定期给电池充电或取出电池。● 更换电池，注意极性，若无法更换，请联系厂家。● 拆卸、维修本仪表，必须由有授权资格的人员操作，并定期保养。● 若本仪表及其他部件有损伤，请禁止使用。● 由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。● 建议绝缘杆每年至少进行一次绝缘强度测试(AC 110kV/rms绝缘杆完全拉伸后，两端之间)。● 多芯电缆漏电巡查方法：检测仪钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。
