湖北变压器变比测试仪根据IEC及有关标准规定，在电力变压器生产 、用户交接和检修试验过程中，变压器变比试验是必做的项目。这样可有效监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。我公司自主开发、研制生产的多功能全自动变比测试仪除具有完全根据用户的现场使用要求，操作简便，功能完备，数据稳定可靠的特点外还是国内到目前为止款可以进行盲测（不知道被测变压器的联结方式及组别的情况下准确测量）、测试主变并列运行状态的变比测试仪；从根源上测试变压器并列运行的测试问题，能适应各种大中小型变压器变比测试的需要，是到目前为止国内变比测试中技术进，测试项目完善，测量参数的变比测试仪。该仪器采用大屏幕真彩色液晶做为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可扩展存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。

湖北变压器变比测试仪三相变压器联结组，K2”，“K1”开关具体置数见“组别开关选择表”部分。“组别变比选择”开关则可以实现上述四种联结组中的10、100、1000变比功能。当需要完成联结组别为D/z，D/y时，可用“组别选择”开关，连接组别开关“K1”，“K3” 用来完成。例如；需设置联结组别为Y/y-0组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“1”档位，“K1”置“2”档位。例如；需设置联结组别为D/d-0组别变比为100时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“100”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“3”档位。例如；需设置联结组别为Y/d-1组别变比为1000时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“1000”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“2”档位。例如；需设置联结组别为D/y-5组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“10”档位，“K1”置“3”档位。例如；需设置联结组别为D/z-0时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“3”档位，“K3”置“1”档位。例如；需设置联结组别为Y/z-1时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“2”档位，“K3”置“1”档位。其它设置可以依次类推完成。注意事项1、设备使用时，先根据需要查表，开关设置出需要的联结组别，再用仪器加压进行校准，在校准过程中不能更换连接导线和改变开关置数。2、变比校准时，输入电压不大于240V，组别校验时输入电压不大与250V。3、请不要自行对本设备进行任何的开箱维修操作，否则将失去保修资格，出现仪器不正常工作现象请联系公司维修部门。

湖北变压器变比测试仪操作方法：按本说明书接线及注意事项中2、3、4、5条要求接好电源线、测试线和接地线，打开电源后进入电脑主界面。如图：点击屏幕上的下一步图标可进入变比测试程序界面，在不设置任何参数情况下，点击开始可自动测出变比和接线方式（其他数据无意义），如下图：5.1参数设置测试前首先进行参数设置，点击参数设置按钮进入参数设置界面如下图：需要设置哪一项可点击哪个输入框。存 储 序 号：用于设置此次测试存储于第几条记录。变 压 器 编 号：用于存储被试变压器的信息。一 次 电 压：变压器高压测额定线电压。二 次 电 压：变压器低压测额定线电压。分 接 数 量：多分接变压器分接点总数，若不是多分接变压器，分接总数应设为1（初始值1）。分 接 间 距：每一级分接变压比调整的百分比，例如1.25％，应输入1.25。变 压 器 组 别：选择变压器的接线方式如：Y/y\D/y、ZN/y等，如不知道接线方式可选择未知，则由仪器自动测试。设置完成应点击保存修改按钮，以便将所设置信息存入数据库。

湖北变压器变比测试仪存储查询在“主菜单”屏下选中“存储查询”选项，按“确认”键进入“存储查询选择”屏（见图十九）。图十九在“存储查询选择”屏下选中“变比测试查询”选项，按“确认”键进入“变比测试查询”屏（见图二十）。如果没有存储数据，会提示“无存储记录!!”图二十在“存储查询选择”屏下选中“直阻测试查询”选项，按“确认”键进入“直阻测试查询”屏（见图二十一）。如果没有存储数据，会提示“无存储记录!!”图二十一屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示的存储记录。020表示共存储了多少条测试记录。在有存储数据的情况下，在“存储查询”屏下按“左右”键进行不同存储信息的查询，按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?转存优盘：将当前查询的存储数据转存到外接优盘。5.3.4 时钟设置在“主菜单”屏下选中“时钟设置”选项，按“确认”键进入“时钟设置”屏（见图二十二）。图二十二在“时钟设置”屏下按“左右”键对要修改项进行选择，按“上下”键修改所选项，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）5.3.5 装置信息此菜单只是介绍本装置的一些基本信息。5.3.6 厂家设置此项为厂家设置项，需要密码，用户不能设置。

湖北变压器变比测试仪用途 在电力变压器的半成品、成品生产过程中，新安装的变压器投入运行之前以及根据电力部的性试验规程中，要求变压器进行匝数比或电压比测试。传统的变比电桥操作繁琐，读数不直观，且要进行必要的换算，测试时只能单相进行，工作效率低。变压器变比测试仪系列克服了传统变比电桥测试的缺点。屏幕采用了大屏幕彩色液晶显示屏，中文菜单提示，操作简便直观，一次完成三相变比测试，测试速度快、准确度高、保护功能完善。变压器变比测试仪系列提供了两种电源方式：外部AC220V和内部电池，方便用户进行测试。 1.2 性能特点 1、界面采用智能化触控方式，操作简单方便。电路采用新一代全数字方案，保证仪器长期稳定性。 2、测试速度快，一次接线即可完成三相变比测试，仅需10秒。 3、可对CT、PT、CVT以及Z形联接变压器进行测试。 4、适合从配电变压器到1000kV变压器、电流互感器（CT）、电压互感器（PT）及Z型联接变压器变比测量。 5、内部设置多种短路测量方式，更便于故障判断。 6、不掉电时钟和日期显示，机内可保存50组数据，掉电数据不丢失。 7、大屏幕彩色液晶显示器，数据清晰易读，热敏打印机打印。RS485通讯接口和U盘存储接口。 8、仪器具有高低压反接保护功能，具有变压器短路，匝间短路保护功能，具有电源误接380V保护功能。 9、可选配外部AC220V和内部电池交直流两用供电，无需外接交流电源即可进行测试

湖北变压器变比测试仪单相测试在“直阻参数设置”屏下“测试相别”项中选择单相相别相后，可进行所选相的单相测量。例，选择测量“AB”相（见图十）。图十充电完成后，仪器自动进行测量（见图十一）。图十一屏幕中间显示测量结果，底部显示可操作菜单：?重新测试：仪器重新采样电流电压值进行测试。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。此时按“取消”键，仪器将停止测试，并开始放电（见图十二）。图十二放电完成后，仪器自动返回直阻参数设置屏。5.3.2.3三相Yn测试在“直阻参数设置”屏下“测试相别”项中选择“三相同测Yn”测试相后，可进行Yn型绕组的三相测量，在进行三相测量前需选择是否启用中性点校正功能（见图十三）。图十三如选择启用中性点校正功能，仪器将先测量单相AO数据暂存，然后再进行三相测量，使用暂存的AO数据进行中性点校正，使三相测量数据更接近单相法测量的数据；如不启用该功能，仪器将直接进行三相测量，速度更快，只是数据与单相测量数据差异稍大一些，但是对于三相不平衡率影响微乎其微。本说明书只以带中性点校正功能的测试方法加以说明，不带中性点校正功能只需跳过单相测量步骤即可。

湖北变压器变比测试仪多功能变比测试仪 是我公司自主研发的新一代智能型产品，仪器采用当今流行的ARM处理器，168M主频128M内存可扩充4G存储卡。液晶采用7寸高清彩色触摸屏，结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。仪器可支持数据库并可通过优盘导出或通过数据线传至后台电脑。该仪器电路设计精巧，思路独特，使得其性能优越，功能强大，体积小，重量轻。该仪器内部采用程控信号源，可输出单相、两相或三相标准正玄波信号或高频信号，输出相位频率可任意调节。尤其适用于特种变压器的变比测试，如Z型变压器、整流变压器、斯科特或逆斯科特变压器等。仪器采用本公司研制的新型算法可在无需调整三相电源平衡时测量三相变压器变比并可保证测量精度，测试速度快，可在3秒左右测出变比及接线方式。

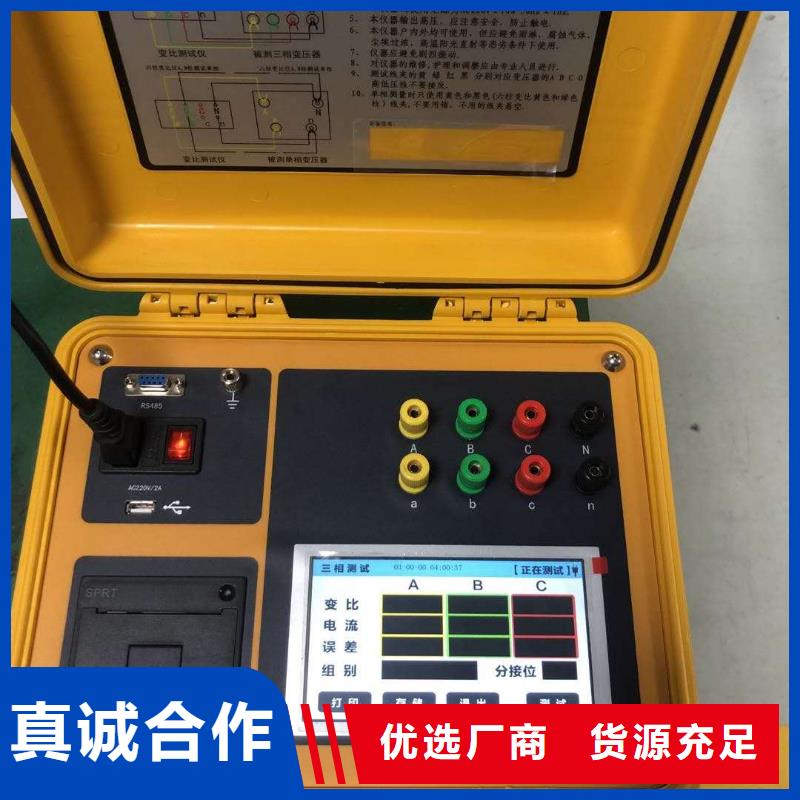

湖北变压器变比测试仪功能模块 说明高压测试端 黄、绿、红3色接线座，分别对应A、B、C三相，和红色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器高压侧的A、B、C三相；单相测试时接黄、绿测试线。低压测试端 黄、绿、红3色接线座，分别对应a、b、c三相，和黑色测试线带弹棒侧对应连接，测试线另一端有黄、绿、红3色测试钳，对应接被测变压器低压侧的a、b、c三相；单相测试时接黄、绿测试线。显示屏 5.6寸超大工业级高亮度彩色液晶屏，显示操作菜单和测试结果。按键 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“← →”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。功能模块 说明电源开关 整机电源开关，开机时拨到“―”位置，关机时拨到“○”位置。电源接口 AC220V电源接口。保险管座与电源接口一体，保险管规格为250V/2A，尺寸20mm×φ5mm，应使用相同规格的保险管。接地端子 仪器必须可靠接地。现场接地点可能有油漆或锈蚀，必须干净。打印机 打印测试结果。USB接口 外接优盘用，用来存储测试数据，请使用FAT或FAT32格式的优盘；在存储过程中，严禁拨出优盘。

湖北变压器变比测试仪操作使用说明 5.1 测试接线根据被试试品的情况正确连接测试线。5.1.1 变比测试接线（只测变比项目试验）5.1.1.1单相变压器或单相PT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的高压端；低压测试端测试线（较短）的黄、绿测试钳接被测试品的低压端。5.1.1.2单相CT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的二次侧；低压测试端测试线（较短）的黄、绿测试钳接被测试品的一次侧。5.1.1.3三相变压器测试接线高压测试端测试线（较长）的黄、绿、红测试钳接被测试品高压端的A、B、C套管；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.2 直阻测试接线（只测直阻项目试验）高压测试端测试线（较长）的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.3 直阻＋变比测试接线同直阻测试接线。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

湖北变压器变比测试仪液晶界面液晶显示界面主要有九屏，包括主菜单和八个子功能界面，下面分别加以详细介绍。1．主菜单界面主菜单如图三所示：图三、主菜单当开机后显示主菜单，如图三所示的主菜单界面。主菜单共有八个功能选项，包括：参数设置、三相变压比、三相匝数比、单相变压器、Z型变压器、备用选项2个、历史数据，通过↑、↓、←、→键进行选择，选中的项目文字为反白显示（图中选中项目为“参数设置”），按确定键进入相应功能界面；屏幕顶端一行显示状态参量，包括：程序版本号，日期时间等；屏幕下方一行为提示栏，为用户进行简单的操作提示，方便用户正确操作；同时显示出内部电池的电压幅值和剩余电量，以便操作人员随时观察仪器电池状态，当发现电池亏电时可及时充电。2．参数设置屏在选中‘参数设置’功能时首先进入参数设置屏，如图四所示。在参数设置屏中可见，需设置项目有：试品编号、额定变比、分接总数、等分接级、设置日期、设置时间等。显示屏下一行为提示行，提示操作人员如何进行操作，在图四界面下，按上下键移动光标，按【确定】键所选参数项颜色发生变化，按数字键输入所需的参数后按【确定】键设置参数生效，所选参数项颜色回复正常，设置完毕后就按【退出】键返回；各项参数的含义和作用如下：?试品编号：指被测变压器的编号，多可输入6位。?额定变比：指被测试变压器的额定档位的高压侧与低压侧的电压变比值?分接总数：指变压器分接开关总的档位数?等分接级：变压器每档调整的电压百分比。?设置日期：设置当前的日期。?设置时间：设置当前的时间。图四、参数设置屏3．三相变压比测试图五、三相变压比测试接线提示屏进行三相变压比测试之前应先进行参数设置，按【设置】键或选择“参数设置”项按【回车】进入参数设置屏进行参数设置，设置好各参数后按【退出】键回到主界面选择“三相变压比”测试选项按【回车】键进入接线提示屏（如图五所示），屏中给出了详细的接线图，操作人员可按照图示进行接线。
