韶关雷电冲击发生器200KV弱阻尼电容分压器高压臂电容器由1节组成，额定参数200kV/600微微法，额定雷电冲击耐受电压为400kV。该分压器配备一只低压臂电容器，分压比分别为1500，分压比精度小于±1％；弱阻尼电容分压器的方波响应特性满足GB311标准要求六、THCJ-200冲击电压发生器控制及计算机波形分析系统1．概述3．控制系统的主要功能：手动控制及自算机控制。手动充电方式：手动调节电 ?同步球隙整定的充电电压，手动调整球隙距离，并显示实际的距离值。球隙限位开关动作时。?充电速度选择，用户可根据试验需要，分2档选择充电速度。?标准化的波形编辑系统，对波形的测量可以通过鼠标拖拉完成，也可方便地缩放波形；?过压、过流保护，自动接地；?自动点火： 手动控制?紧急分闸，不同于手动分闸，紧急分闸直接通过按钮切断主回路电源，用于异常状况，如控制室停电等。?4．系统结构系统结构示意图如图2：图2中绿线所包围的部分为测控一体化系统。下位机直接与冲击电压发生器本体、电源及截波装置相连，所有底层操作如继电器开合由下位机控制，上位机通过光纤与下位机相连，通过向下位机发送指令来驱动本体、电源及截波装置，下位机不断地采集数据，获取当前状态，同时不间断地向上位机发送采集的数据，分压器电压电流信号通过采集模块连接到上位机。
<韶关>天正华意电气设备有限公司
冲击电压（电流）发生器试验系统韶关
冲击电压（电流）发生器试验系统韶关
<韶关>天正华意电气设备有限公司
韶关雷电冲击发生器 输入正确的密码后，点击“确定”按钮，进入系统参数设置界面3.2.73.2.7.1充电回路参数：也就是设置主回路的参数，?【充电电压】：用来设置系统设置电压，防止在设置参数是设置电压过高情况。?【充电电压变比】：设置充电电压的采样分压器分压比值，正确的分压比可以直观的以数字方式准确的检测（和设置）到充电电压。?【充电速度】：数值越小速度越慢。系统提供1000V以下和1000V以上电压值的调整，里面的时间和增量都可以进行微调，调整数据不宜过大。?完成设置：点击【确认/返回】按钮完成参数的设置。3.3试验结束?旋上急停按钮，用接地棒对电容进行放电，确认电容没有电。?取下高压端线和低压端线，再取下试品。?如果试验中，试品烧坏，清理台面。?关闭电源开关。4故障指示4.1当前充电电压大于设定电压的10％：?检查直流分压器的高压端与低压端的连接是否可靠连接；?检查直流分压器的BNC插头是否可靠连接，重新插拔一次；4.2急停按下，请旋开按钮：?该信息表示急停按钮按下，设备处于待机状态，若要重新启动设备，请先旋开急停按钮；5维护事项5.1日常维护5.1.1应定期清洁。建议一周一次。5.1.2检查绝缘是否良好5.1.3检查电气连接是否有不良。5.1.4地线是否连接完好。5.1.5检查接线端子有无松动现象，各电气连接接触是否良好。5.1.6保持测温线头干净。5.2长期停放时的维护保养措施5.2.1长期停放时，应注意绝缘、防潮、防锈等。5.2.2长期停放后重新使用，应对电气性能进行检测，尤其是绝缘和接地，合格后方可使用。
韶关雷电冲击发生器动作控制能够手动或自动控制放电球距跟踪充电电压，并显示放电球距值；控制本体自动接地；冲击次数预置、极性自动换接等功能；控制并显示截波球距。（2）充电控制充电电压充电速度充电极性直接由界面输入设定；系统自动跟踪设定电压下的球隙跟踪。充电方式采用可控硅调压方式恒流充电。能够自动控制冲击电压发生器的充电过程，可以根据试验要求，调节充电电压和充电时间，并显示充电电压值；可控硅调压方式较之传统的调压器调压方式，具有体积小，响应速度快，控制精度高。充电稳定度0.3％，充电速度可调。采用自控方式充电时能使充电电压按所需的充电曲线上升，自动稳定在预先整定的充电电压值上，从而保证了充电的均匀性、重复性和试验结果的准确性。（3）触发控制采用高性能的点火脉冲放大器，能够产生大于15kV/100nS的脉冲电压，确保冲击设备点火可靠，同步放电稳定。截波延时方式采用LC延时回路，可方便地获得2～6μS的截波触发延时，稳定性好，精度高，截断分散性小于0.1μS，点火脉冲延时可调范围：0～9.9μS。（4）联锁控制整个系统具有完善的警灯、警铃等试验区的报警功能和控制接口；具有自动接地和接地与系统联锁，过流和过压保护功能；紧急停止功能。（5）扩展功能能与其它计算机通过串口进行通讯和数据交换；
<韶关>天正华意电气设备有限公司 冲击电压（电流）发生器试验系统韶关韶关雷电冲击发生器 冲击电压发生器距离如下表所示：额定电压(kV)主要技术参数5.1额定级电压100kV，充电电流15A5.2输出电压波形5.2.1在不同额定电压下 和一定负荷电容时，能产生±1.2/50μS雷电冲击电压全波。5.2电压利用系数：在不同负荷电容配备一定的冲击电容，产生1.2/50μS雷电冲击电压波，利用系数分别不小于0.85。雷电冲击截波，利用系数分别不小于0.755.3使用持续时间：在2/3额定电压以上每三分钟充放电一次，可连续运行，在2/3额定电压以下，每两分钟充放电一次，可连续运行。六、设备组成七、使用方法：准备工作选择合适容量、电压的电源。按本体三围图合理将设备安装就位。按控制台说明书正确接好每一根线。7.1.4接好设备的接地线，设备的接地线应相互相联，终一点接地且应在本体附近，特别应注意的是接地线应采用铜皮相联。开机前准备工作发生器各部分绝缘和球隙表面的灰尘、污垢、潮气。将手动接地棒放到方便操作。3检查控制测量系统且将控制、测量系统调整预置好(参照“控制台说明书”)。重复查7项。5关闭试区大门及防护门。不充电，将装置先动作一遍，查看动作是否灵活，接触是否良好。调波方法冲击电压发生器雷电冲击波空载(波头电容兼电容分压器约300PF)波形调试或带被试品波形调试。检查冲击发生器充电装置与本体及电容分压器相连部份是否正确连接，各部位是否良好接地。根据波头电容估算波头电阻值和波尾阻值。7.3.1.3将估算合适的波头电阻和波尾电阻接入本体。根据估测冲击电压波幅值，适当选择冲击电压分压器低压臂电容，保证低压臂电压幅值不超过300V。在低压情况下，对本体充电，充电到整定电压与充电电压相等时触发本体对波头电容放电，波头时间偏短增加波头电阻，半峰值时间偏短，增加波尾电阻，反之相反。冲击电压波形调节方法分析由于冲击电压测试设备中冲击电容量一般是固定的，因此调整电压波形只能采用调节电阻的方法。增加电阻阻值，电压波形出现的情况是电压峰值降低，波前时间变小，波尾时间变长减小电阻阻值，电压波形出现的情况是电压峰值增加，波前时间变大，波尾时间变短，反峰幅值变大。一般而言通过变化电阻阻值，影响较大的是电压峰值；波头和波尾时间略有影响，但是这种影响不是根本性的；?充电电压：一般情况下，充电电压不能超过电容器额定电压；

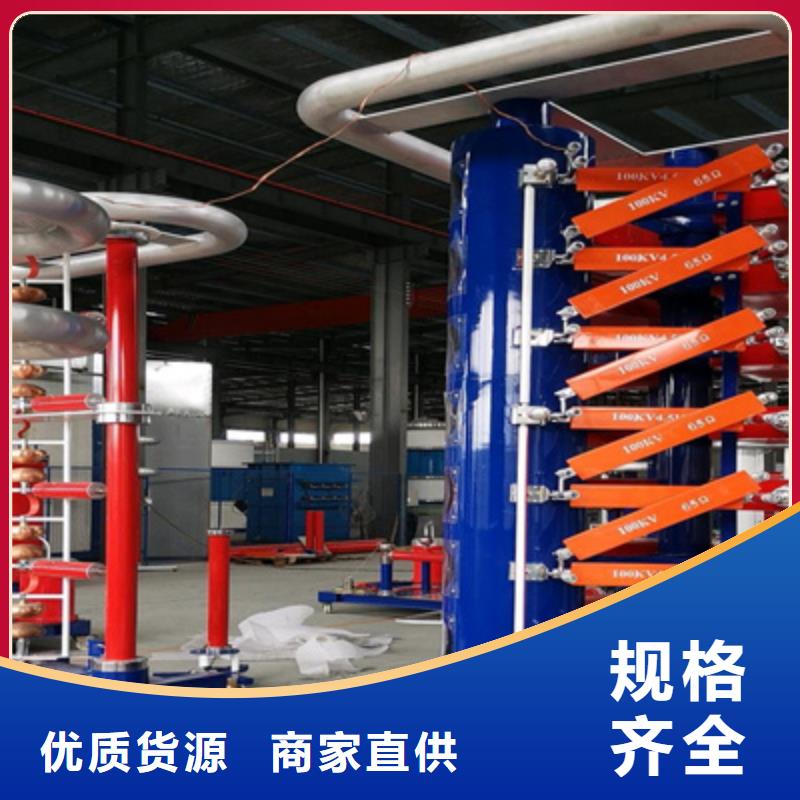

韶关雷电冲击发生器 冲击电压控制设备1.概述冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、雷电冲击电压截波，标准生操作冲击电压波形等及用户指定非标冲击电压波(包括陡波)。本系列冲击电压发生器可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。使用条件1.海拔高度不超过1000米2.环境温度：－10℃～40℃3.环境湿度：相对湿度不大于85％4.无导电尘埃和腐蚀性气体5.接地线尽可能的短、粗且回路一点接地2.符合标准GB7449电力变压器和电抗器的雷电冲击和操作冲击的试验导则GB1094.3电力变压器第三部分 绝缘水平和绝缘试验GB/T 311.高压输变电设备的绝缘与配合GB/T 16927.1 高电压试验技术 部分 一般试验要求GB/T 16927.2高电压试验技术 第二部分 测量系统GB/T 16896.1 高电压冲击试验用数字记录仪ZBF 24001 冲击电压试验实施细则GB/T11920电站电气部分集中控制装置通用技术条件GB/T191包装储运图示标志DL/T 846.1 高电压测试设备通用技术条件 第1部分：高电压分压器测量系统DL/T 848.2高压试验装置通用技术条件 第2部分：工频高压试验装置DL/T 848.3高压试验装置通用技术条件 第3部分：无局放试验变压器DL/T 848.5试验装置通用技术条件 第5部分：
