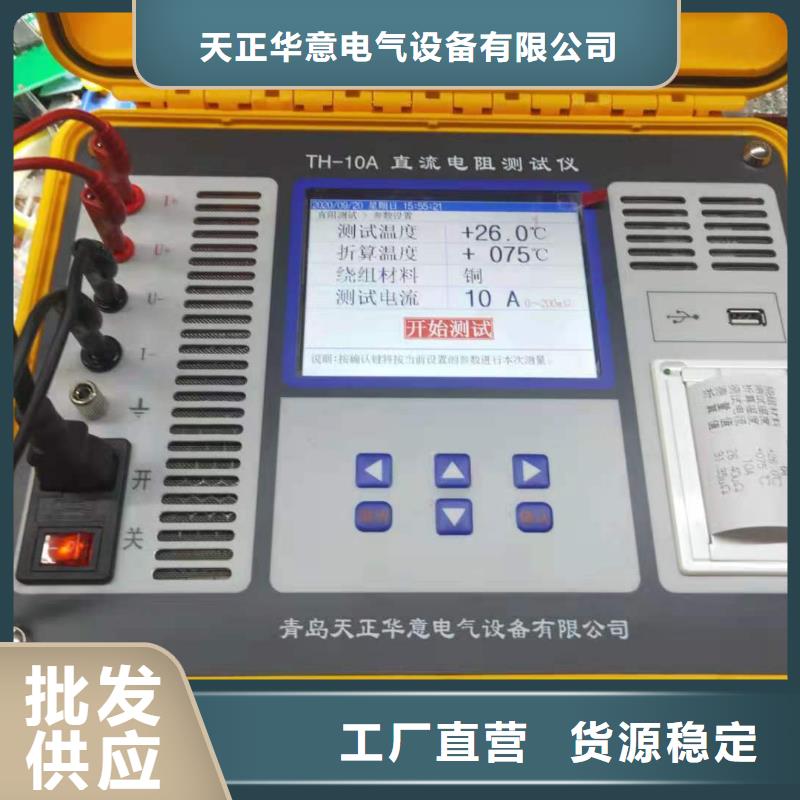

鄂尔多斯直流电阻测试仪直阻测试5.5.1直阻参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入“直阻测试参数设置”屏（见图十六）。图十六“试验编号”、“测试绕组”、“分接位置”、“测试相别”、“绕组材料”、“测试温度”、“折算温度”、 “测试电流”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键或转动“飞梭”选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键或转动“飞梭”修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。试验编号：设置本次试验的试验编号。测试绕组：选择需要测试的试品绕组，可选高、中、低压，分接位置：设置试品当前分接位置，分接位数值从1到40可选。测试相别：选择测试试品的单独一相阻值或三相阻值，绕组可选“AO”、“BO”、“CO”、“AB”、“BC”、“CA”、“三相Yn”(“三相Yn”是指变压器星型接法带中性点引出线绕组的三相测试)； 绕组材料：可选铜、铝，绕组材料关系到电阻折算值所用的折算系数。测试温度：设置所测试品的当前油温，油温数值从-99℃～+99℃。本装置可通过外部无线测温探头实时监测试品内部油温，也可手动设定温度值。当外部无线测温探头连接时无法手动设定，需关闭探头，才能手动设定。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～+255℃，此数值关系电阻折算值。

三路直流电阻测试仪 鄂尔多斯 三路直流电阻测试仪 鄂尔多斯

三路直流电阻测试仪 鄂尔多斯
鄂尔多斯直流电阻测试仪 技术指标3.1 有载测试3.1.1有载测试输出电流：1.0A、0.5A两档可选3.1.2过渡电阻测量范围：1.0A档 0.1～20Ω 0.5A档 5.0～40Ω3.1.3过渡电阻测量精度：±(读数×5%+5字) 分辨率：0.01Ω3.1.4过渡时间测量范围：1～250mS 3.1.5过渡时间测量精度：±1mS 分辨率：0.1mS3.1.6采样频率：10K3.2直阻测试3.2.1 量程：10A 1.000mΩ～1Ω 1 A 100.0mΩ～20Ω5 A 10.00mΩ～4Ω 5A + 5A 10.00mΩ～1Ω 1A + 1A 100.0mΩ～5Ω3.2.2 准确度：±(读数×0.2%+2字)3.2.3 分辨率：0.01uΩ3.3 工作电源：AC220V±10% 50/60Hz3.4 使用温度：-10℃～50℃ 相对湿度：＜90%，不结露4 面板及接线端子介绍图一4.1 高压测试端：黄、绿、红、黑4色接线座，分别对应A、B、C、O三相，和高压测试线（较长，黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，对应接被测变压器高压侧的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。4.2 低压测试端：黄、绿、红、黑4色接线座，分别对应a、b、c、o三相，和低压测试线（较短，黄、绿、红、黑）棒弹侧对应连接，测试线另一端有黄、绿、红、黑4色测试钳，对应接被测变压器低压侧的a、b、c、o套管（如无中性点o套管，将黑色测试钳悬空即可）。4.3 显示屏： 320×240点阵液晶，带LED背光，显示操作菜单和测试结果。4.4 按键： 操作仪器用。 “↑↓”为“上下”键，选择移动或修改数据；“←→”为“左右”键，选择移动或修改数据；“确认”键，确认当前操作；“取消”键，放弃当前操作。4.5 飞梭按键： 辅助操作，使仪器控制更加灵活。4.6 接地端子：

三路直流电阻测试仪 鄂尔多斯

三路直流电阻测试仪 鄂尔多斯
鄂尔多斯直流电阻测试仪使用操作 所有测试线接好以后，打开电源开关，仪器初始化后进入“主菜单”屏（见图二）。图二此时顶栏显示仪器运行时间，中间显示仪器型号、厂家信息、功能选项，底部显示软件版本号和仪器编号。按“上下”、“左右”键选择相应功能选项，按“确认”键进入所选功能菜单。5.3.1直阻测试5.3.1.1参数设置在“主菜单”屏下选中“直阻测试”项后，按“确认”键进入参数设置屏（见图三）。图三“试验编号”、“测试绕组”、“分接位置”、“测试相别”、“绕组材料”、“测试温度”、“折算温度”、 “测试电流”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。试验编号：设置本次试验的试验编号。测试绕组：选择需要测试的试品绕组，可选高、中、低压，分接位置：设置试品当前分接位置，分接位数值从1到40可选。测试相别：选择测试试品的单独一相阻值或三相阻值，可选“单相AO”、“单相BO”、“单相CO”、“单相AB”、“单相BC”、“单相CA”、“三相同测Yn”(“三相同测Yn”是指变压器星型接法带中性点引出线绕组的三相测试)、“三相同测Y”和“三相同测△”。 绕组材料：可选铜、铝，绕组材料关系到电阻折算值所用的折算系数。测试温度：设置所测试品的当前油温，油温数值从-99℃～+99℃。本装置可通过外部无线测温探头实时监测试品内部油温，也可手动设定温度值。当外部无线测温探头连接时无法手动设定，需关闭探头，才能手动设定。折算温度：设置在当前油温下测得的电阻值需要折算的温度值，折算温度数值从0℃～+255℃，此数值关系电阻折算值。测试电流：选择测试电流档位。

三路直流电阻测试仪 鄂尔多斯 <鄂尔多斯>天正华意电气设备有限公司

三路直流电阻测试仪 鄂尔多斯

三路直流电阻测试仪 鄂尔多斯
鄂尔多斯直流电阻测试仪2、使用条件：环境温度：0℃~40℃环境湿度：≤85%RH工作电源：交流220V供电，插上充电器后可电池充电电源频率：(50±1)Hz3、面板功能介绍下图为面板示意图： 液 晶 屏：显示操作提示及测试数据复 位：测试完毕或中断仪器工作启 动：测试或者重复测试开 关：电源开关+I -I：电流端子+V -V：电位端子充 电 插 座：插上充电器后可电池充电接 口：USB接口4、开机界面显示如图一所示：图一5、按数据测试进入以下界面，如图二所示图二试品型号：点击 可编辑试品名称（长可输入16个汉字）；绕组温度：点击会弹出 可以设置温度，点击删除，点击确认，点击返回；折算温度：点击会弹出 可设置温度，点击删除，点击确认，点击返回；分接位置:点击会弹出 设置，点击删除，点击确认，点击返回；测试相别：点击在AB、BC、CA、AO、BO、CO、AmBm、BmCm、CmAm、 AmOm、 BmOm、CmOm、 ab、bc、ca、ao、bo、co之间循环；测试电流：点击电流在AUTO、<20mA、40mA、200mA、1A、5A、10A之间循环；3、当选好电流后，点击启动测量，显示“正在充电请稍候”进入测试状态，几秒后，就会显示测试结果，如图三所示图三显示测试结果后，可点击直接切换分接位置，不需要返回主界面，切换分接位后耐心等待几秒后出测试结果，下一步可本地存储保存测试结果，也可点击U盘存储、打印；点击返回主页，返回主界面；4、在图一中点击数据管理，进入数据查询界面，如图四所示：图四点击可查询历史数据、删除数据，也可U盘存储、打印数据，点击返回主页，返回主界面;5、在图一中点击参数设置，进入参数设置界面，如图五所示：图五亮度调节：可根据现场环境，移动按钮调节屏幕亮度语言设置：点击按钮可切换中/英文界面厂家设定：只有生产厂家可设置设置好点击返回主页，回到主界面6、在图一中点击时钟修改，进入时钟修改界面，如图六所示：图六点击 设置日期和时间；

三路直流电阻测试仪 鄂尔多斯

三路直流电阻测试仪 鄂尔多斯

三路直流电阻测试仪 鄂尔多斯
鄂尔多斯直流电阻测试仪“试验编号”、“测试绕组”、“分接位”、“灵敏度”、“测试电流”、“测试项目”为菜单选项，其右边所属各项为功能参数。“说明”部分是对所选功能的解释说明。当菜单选项被选中时，按“上下”键或转动“飞梭”选择不同菜单功能，按“左右”键选择菜单选项所属功能参数，按“确认”键跳转到“开始测试”选项；当菜单选项所属功能参数被选中时，按“上下”键或转动“飞梭”修改参数，按“确认”键或“取消”键返回菜单选项；当“开始测试”选项被选中时，按“确认”键开始按当前设置的参数进行测试，按“取消”键返回菜单选项。试验编号：设置本次试验的编号。测试绕组：设置测试有载分接开关时是否带绕组，分为有绕组和无绕组。分 接 位：设置被测有载分接开关的实际分接位，便于生成测试报告。按“上”键或“向右”转动“飞梭”，分接位号由低到高依次变化，如此时是“01－02”，按“上”键或“向右”转动“飞梭”一次变为“02－03”，如此时是“02－01”，按“上”键或“向右”转动“飞梭”一次变为“01－02”，依此类推；按“下”键或“向左”转动“飞梭”则相反。灵 敏 度：设置被测有载分接开关动作时的触发灵敏度，灵敏度越高仪器越容易被触发，灵敏度越低，仪器越难被触发，默认90；如果测试时还没启动有载分接开关，仪器就显示了波形，则为灵敏度太高，需要降低灵敏度，如果有载分接开关已经动作完毕，仪器还没有触发，则为灵敏度太低，需要提高灵敏度，一般情况下默认值即可。测试电流：设置测试有载分接开关时的测试电流，一般根据电流档的测量范围选择合适的测试电流。测试项目：设置不同的测试方式，分为动态参数和静态参数；动态参数指测试有载分接开关的过渡波形、过渡电阻、过渡时间等参数，静态参数指测试有载分接开关的静态回路电阻。5.4.2有载动态参数测试在完成参数设置后开始进行测试，选择“动态参数”测试时，进入“准备触发”屏，见图四，时时刷新有载分接开关三相回路电阻值，此时按“左右”键可选择对“分接位”或“灵敏度”进行修改，其中“分接位”随测试自动变化，按“上下”键或转动“飞梭”进行所选参数修改，按“确认”键进入“等待触发”屏，见图五，按“取消”键停止测试返回上一屏。图四

<鄂尔多斯>天正华意电气设备有限公司

三路直流电阻测试仪 鄂尔多斯

三路直流电阻测试仪 鄂尔多斯
鄂尔多斯直流电阻测试仪绕组的直流电阻测量是变压器的例行试验之一，其目的主要是检查绕组之间、绕组与引线之间的连接或机械特性是否良好、各相绕组之间的电阻是否平衡等，以保证变压器的运行。本公司开发生产的系列变压器直流电阻测试仪采用32位ARM内核作为处理的核心，对整机进行控制，自动完成自校、稳流判断、数据处理、阻值显示等功能，可测量各种类型变压器和互感器的直流电阻。极大的方便了工作人员的使用。二、措施1、使用本仪器前一定要认真阅读本手册。2、仪器的操作者应具备一般电气设备或仪器的使用常识。3、本仪器户内外均可使用，但应避开雨淋、腐蚀气体、尘埃过浓、高温、 阳光直射等场所使用。4、仪表应避免剧烈振动。5、对仪器的维修、护理和调整应由专业人员进行。6、测试完毕后先关闭电源，再拆除测试线。7、测量无载调压变压器，一定要等放电指示停止后，切换档位。8、在测试过程中，禁止移动测试夹和供电线路。三、性能特点及技术指标1.输出电流及量程：输出电流：0-40A量程0.1m-20K。电流 量程 电流 量程40A 0.1m-0.5 2A 500m-1020A 0.5m-1 0.5A 5-4010A 1m-2 20mA 20-1K注：超出以上量程请用自动测试功能。2.测试精度: 0.2% 分辨度： 0.1。3.仪器采用65K真彩色液晶显示，中文菜单提示，操作方便。4.具有大容量存储功能，可存储2000条测试记录，5.工作电源： AC220V±10﹪　6.工作温度：﹣10℃～40℃。　　7.工作湿度：环境湿度＜80%RH 。 　 8.仪器重量：6㎏。四、系统介绍1.AC220 电源插座，自带开关及保险仓　　2.接地柱：　地线接线端子3.I+ I-：输出电流端子4.V+　 V-：采样电压端子5.“▲”、“▼”、“”、“”选择按键，“”复用“保存”功能。 6.确认键：确认当前选择，在测试状态下，按确认键打印数据。7.取消键：按下此键，菜单返回上一级。8.复位键：测试完毕或中断工作，按下此键仪器回到初始状态。五、测试与操作方法1.将随机配备的专用测试线取出，其中红、黑两把测试钳分别夹到被测试品的两个采样端，并用力摩擦接触点，测试线的另一端与仪器的接线端子对应接好。（注意红、黑颜色对应，且粗线接电流端子，细线接电压端子）

<鄂尔多斯>天正华意电气设备有限公司 三路直流电阻测试仪 鄂尔多斯

三路直流电阻测试仪 鄂尔多斯

三路直流电阻测试仪 鄂尔多斯

三路直流电阻测试仪 鄂尔多斯
鄂尔多斯直流电阻测试仪当三相阻值测试完毕后，仪器自动计算出三相不平衡率（见图二十五）。测试该相绕组时温度值图二十五?继续测试：仪器将删除数据，重新进行测量。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。按“取消”键，返回上一屏。5.5.5无线测温模块将温度探头和胶棒天线与无线测温模块连接好，按下无线测温模块开关机键，2秒钟模块开机（运行灯闪烁提示已开机）。将温度探头插入试品内部，无线测温模块即可将实时采集到的温度上传至主机。如电源灯闪烁，指示电源欠电，请及时充电。不用时长按开关机键2秒钟，运行灯熄灭，提示已关机。5.6 存储查询在“主菜单”屏下选中“存储查询”选项，按“确认”键进入“存储查询选择”屏（见图二十六）。图二十六5.6.1有载存储查询在“存储查询选择”屏下选中“有载存储查询”选项，按“确认”键进入“有载存储查询”屏（见图二十七）。如果没有存储数据，会提示“无存储记录!!”图二十七屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示 的存储记录。020表示共存储了多少条测试记录。在此界面按“确认”键进入该条记录的“波形数据”屏，见图二十八。图二十八?波形分析：参见4.5.2.1.2 波形分析。?转存优盘：将当前查询的存储数据转存到外接优盘，BMP图形格式。?波形打印：将当前查询的存储数据进行打印。5.6.2直阻存储查询在“存储查询选择”屏下选中“直阻测试查询”选项，按“确认”键进入“直阻测试查询”屏（见图二十九）。如果没有存储数据，会提示“无存储记录!!”图二十九屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示 的存储记录。020表示共存储了多少条测试记录。在有存储数据的情况下，在“存储查询”屏下按“左右”键进行不同存储信息的查询，按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?
