高压开关测试仪高压开关特性校准装置厂家实力雄厚
更新时间：2025-05-29 00:42:34 ip归属地：宿州，天气：多云转晴，温度：16-31 浏览次数:8 公司名称： 天正华意电气设备(宿州市分公司)
以下是:高压开关测试仪高压开关特性校准装置厂家实力雄厚的产品参数
| 产品参数 | |
|---|---|
| 产品价格 | 666/台 |
| 发货期限 | 1 |
| 供货总量 | 1000 |
| 运费说明 | 含运费 |
| 小起订 | 1 |
| 质量等级 | 0.05 |
| 是否厂家 | 是 |
| 产品材质 | 铜 |
| 产品品牌 | 青岛天正华意电气 |
| 产品规格 | 158 |
| 发货城市 | 青岛 |
| 产品产地 | 青岛 |
| 加工定制 | 是 |
| 产品型号 | TH |
| 可售卖地 | 全国 |
| 产品重量 | 5 |
| 产品颜色 | 白 |
| 质保时间 | 3年 |
| 外形尺寸 | 158 |
| 适用领域 | 电力电气 |
| 质量认证 | 9000 |
| 产品功率 | 6 |
| 工作温度 | 45 |
以下是:高压开关测试仪高压开关特性校准装置厂家实力雄厚的图文视频
高压开关测试仪高压开关特性校准装置厂家实力雄厚,天正华意电气设备(宿州市分公司)为您提供高压开关测试仪高压开关特性校准装置厂家实力雄厚,联系人:杨经理,电话:18762195566、18762195566,QQ:805146545,请联系天正华意电气设备(宿州市分公司),发货地:平度市平安路2号。 安徽省,宿州市 宿州市，简称“蕲”，安徽省辖地级市，位于安徽省东北部，东、东北与宿迁和徐州接壤，南临蚌埠，西至西北与淮北、商丘和菏泽相邻，介于东经116°09′—118°10′、北纬33°18′—34°38′之间，总面积9939平方千米。截至2022年10月，宿州市辖1个区、4个县。截至2022年末，宿州市常住人口530.0万人。
我们的高压开关测试仪高压开关特性校准装置厂家实力雄厚产品视频已经准备好，它将为您呈现产品的完美细节，让您为之惊叹不已。
以下是:高压开关测试仪高压开关特性校准装置厂家实力雄厚的图文介绍
高压开关测试仪无端口低跳实验菜单：不接断口信号线，根据断路器状态给线圈电压进行单次分（合） 低跳的测试，断路器动作后，点击确定数据就是当前动作电压值，如下图：⑹、重合闸测试菜单：可做断路器的分合、合分、分合分三种重合闸实验。⑺、震动测试菜单：将加速度传器安装在断路器的动触头，分析开关的状态。⑻、合闸电阻开关测试菜单：此菜单专门用来测试带合闸电阻断路器的合闸电阻投入时间、合闸电阻值以及时间等参数。⑼、石墨触头开关测试菜单：此菜单专门用来测试石墨触头断路器的合、分闸时间、速 度等参数。D、储能：点击此菜单，界面如下图：⑴、启动储能菜单：输出电压给储能电机进行储能，储能时长一般为10秒左右。如下图：⑵、储能测试菜单：测量储能电机的功率及储能时长。如下图：八、使用仪器测试的部分图形及文本数据如下：⑴、合闸图形及文本数据：⑵、分闸图形及文本数据：⑶、重合闸的分合分图形及文本数据：九、测试现场常见技术问题及处理办法㈠、现场用仪器进行控制合、分闸操作时，开关不动作1、现场合、分闸控制接线不正确处理办法：找到现场控制柜的控制接线图，询问相关保护专业人员，分别找出合、分闸线圈和开关辅助接点，参见本说明书中的控制接线图重新接线。2、现场线圈负载过大或控制回路短路，仪器无法正常驱动，电源发出过载的蜂鸣声警告（四声后电源自动恢复）处理办法：①、对于电磁机构的开关，由于开关合闸线圈要求的驱动电流很大（高达100A或几百安），而仪器操作电源的带载能力为20A。致使负载过大，仪器无法正常驱动。这时请采用外触发方式，把合闸控制线接在合闸接线圈上，分闸控制线接在分闸线圈上，采集分合闸的电压信号（触发计时），直流或交流电均可。
天正华意电气设备(宿州市分公司)是经安徽宿州工商局批准成立的专业从事 三相交直流功率源生产和销售的大型厂家。面对 三相交直流功率源市场日益激烈的竞争，公司员工将一起创造、接受挑战，在诚信、敬业、奉献的精神指导下，将公司推上一个更高的层次！
高压开关测试仪 、断口线、合分闸控制、传感器安装方式：6.1.断口接线方式：该仪器共设二个断口测试输入接口，每个断口共四线，分别为A1(黄线)、B1(绿线)、C1(红线)接三相动触头端，GND(黑线)静触头（三相短接），总共可对六断口的断路器(开关)的测试取样。下图中以三断口和六断口断路器连接为例，断口测试输入接口都用上，连接方式为：A1、A2、接断口输入的黄线，B1、B2接断口输入绿线，C1、C2接断口输入红线，对于三相三断路器连接就只需用前一个断口测试信号输入接口，其中A1断口为主断口。（注：三断口，六断口断路器共一个公共地GND）合闸电阻断口接线示意图：石墨断路器接线示意图：6.2内触发分合闸控制接线方法：现场试验时，如果采用仪器内部电源，合闸控制线（红色）、分闸控制线（绿色）、公共线（黑色）接入到仪器面板的“内触发”端口（航空插头）, 仪器 分＋、合＋、负 输出时，一般须接在辅助开关接点前（可有效保护线圈和仪器）。接线时注意切断高压开关装置自有的操作电源（断开刀铡或者拔掉保险），以免两种电源冲突,损坏仪器.高压开关控制屏内触发控制接线示意图下面为VS1真空开关分合控制接线图：合闸红线接（4）、分闸绿线接（31），公共点（14）和（30）短接后接黑线。

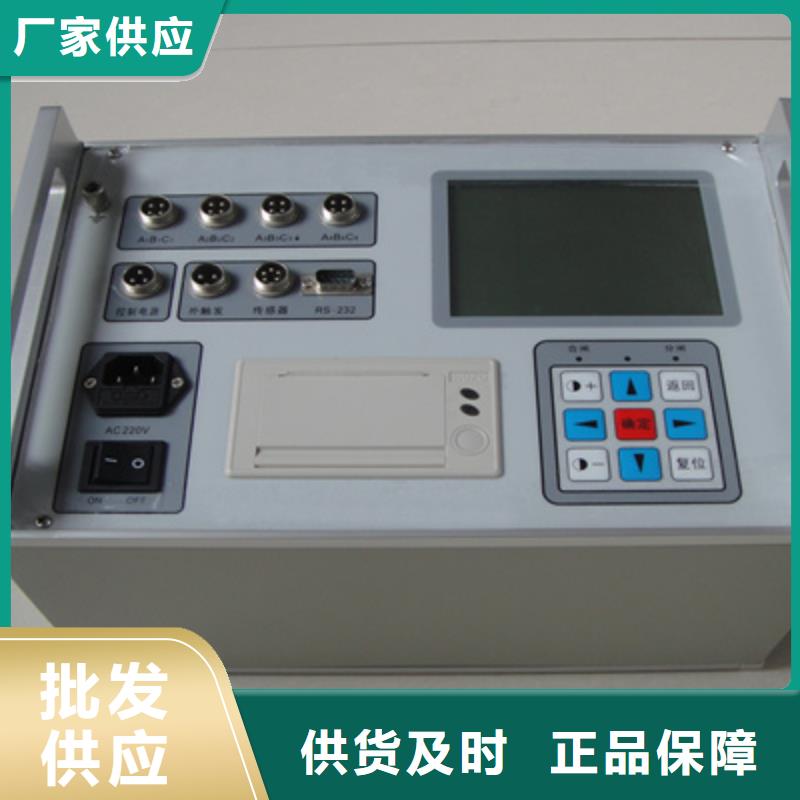

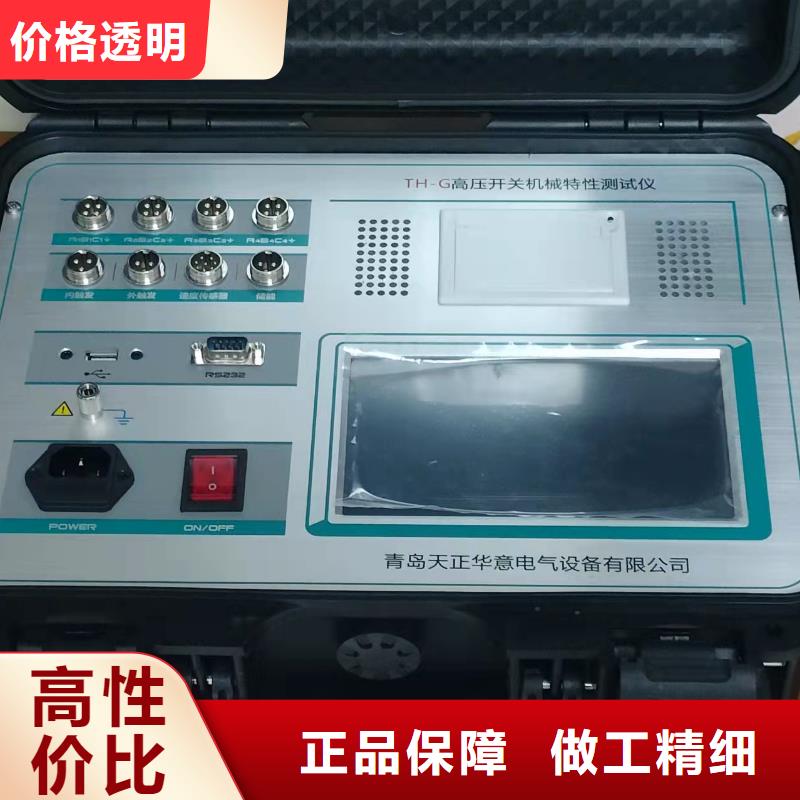

高压开关测试仪术语定义 三相不同期：指开关三相分（合）闸时间之间的及小值差值。、同相不同期：指六断口以上的开关，同相断口的分（合）闸时间差。、弹跳时间：指开关的动、静触头在合闸过程中发生的所有接触、分离（即弹跳）的累计时间值（即次接触到完全接触间的时间）。、分闸时间：处于合闸位置的断路器，从分闸脱扣带电时刻到所有各极弧触头分离时刻的时间间隔。、合闸时间：处于分闸位置的断路器，从合闸回路带电时刻到所有极的触头都接触时刻的时间间隔。、重合闸时间：重合闸循环过程中，分闸时间的起始时刻到所有各极触头都接触时刻的时间间隔。、刚分（合）速度：指开关动触头与静触头接触时的某一指定时间内，或某一指定距离内的平均速度，以10ms为例，对分闸而言是指分闸后10ms内的平均速度，对合闸而言是合闸前10ms内的平均速度。、开距：指开关从分状态开始到动触头与静触头刚接触的这一段距离。、分（合）闸速度：指分（合）闸瞬时速度中的值，一般来说，该值应出现在开关刚分开或合上的这一段这一点可从速度、行程曲线中判断。、分（合）闸平均速度：指开关动触头在整个动作过程中的行程与时间之比。五、仪器面板介绍：①：A1B1C1/A2B2C2/A3B3C3/A4B4C4断口测量⑥：合闸电阻测试端口?：电源开关②：内部直流电压输出控制⑦：U盘鼠标接口?：8.4寸触摸彩色液晶屏③：采集外部电压信号⑧：打印机?：石墨通讯接口④：直线、旋转、加速度传感器接口⑨：接地柱⒁：双端接地接口⑤：储能电压输出接口⑩：AC/DC220V 电源输入断口测量：测量12路普通金属触头断路器的合、分闸、弹跳、同期、同相等时间。内触发：是指仪器输出DC10～260V可调直流电源，默认为DC220V，进行分、合闸操作。外触发：是指仪器内部直流电源不工作，接在断路器分、合闸线圈上，采集断路器动作的电压信号。合闸电阻信号：测量3/6路带合闸电阻触头断路器专用。石墨信号：测量3/6路带石墨触头断路器专用。双端接地信号：测量3/6路两端接地断路器专用。接地柱：现场做实验时，请先接好接地线。速度传感器接口：连接直线传感器和旋转传感器以及传感器的接口。打印机：现场打印所测量数据。液晶显示屏：参数设置、测量、数据等显示。
在安徽省宿州市采买高压开关测试仪高压开关特性校准装置厂家实力雄厚到天正华意电气设备(宿州市分公司),无论您是个人用户还是企业采购,我们都将竭诚为您服务。品质保证,价格优惠,厂家直销,欢迎有需要的客户来电。联系人:杨经理-18762195566,QQ:805146545,地址:《平度市平安路2号》。
