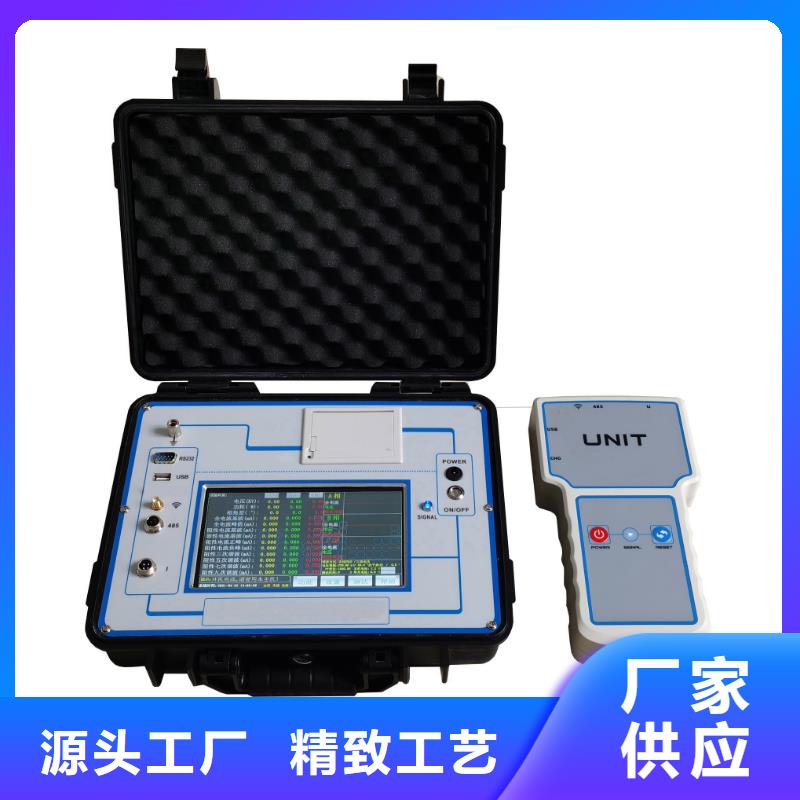

直流系统绝缘校验仪接线说明上图与面板上插口一致，图中数字标示孔位，其表示的意义如下：1,2：用于普通支路的测试，将1与2穿过被测设备的传感单元，在进行模拟接地测试时，其间会有漏电流流过供被测设备进行检测；3,4,5,6,7：用于进行环路模拟时测试，测试时将4与6穿过传感器A，3穿过传感器B，5与7穿过其它待测传感器，则传感器A与传感器B形成模拟环路供待测设备判断，在该模式下可进行各项接地功能测试；使用1,2,3,4,5,6,7插座时，上述相应位需要用设备附带的连接线连接上下插孔。五、操作界面5．1 模式选择界面接通电源，开启开关之后，首先进入的是产品型号界面，等待几秒后，进入工作模式选择画面：关于在线测试与离线测试的说明：在线测试：在线测试时，被测设备由原直流系统供电，设备内部直流电源模块将不提供直流电压输出，此时可将测试端直接接在待测模块所处的同一直流电源系统的母线或支路中进行测试，校验仪将会跟据设定指令向系统或支路中投入对应的电阻或电容；离线测试：离线测试时，被测设备由校验仪内部的直流电源系统供电，选择该模式测试时，须将被测设备完全退出原运行直流的直流系统，单独对其进行全方面的校验；用户可根据现场实际情况选择在线测试或离线测试模式。5．2 在线测试选择在线测试模式时，系统将会提示测试端连接线是否正确的接入系统，提示界面如下：确定测试端连接线已正确接入后按确定键即可进入在线测试项目列表主菜单，如下图示：在该界面下可以选择可在线测试的各项功能，按返回键可以回到模式选择界面。
