临沂变压器容量特性测试仪图十九 单相短路结果图4.4.4三相短路a) 为确保仪器测量数据的准确度，施加于测试电路的电流必须大于50％额定电流。b)在参数设置界面中，正确设置测试的变压器容量，额定高压、额定低压，按铭牌所标值输入。c)按照接线图接线，做负载实验时变压器的非加压侧的三个出线端人工短连接。d)接线无误后，如使用触摸功能可以在彩色液晶上的‘开始测试’按钮区域直接点击，或使用外部按键时按‘确认’按键，‘开始测试’按钮转换成‘测试中...’按钮，施加电流电压，等待数据稳定后，人工按键结束测试。使用触摸功能时在彩色液晶上的‘测试中...’按钮区域直接点击，使用外部按键时按‘确认’按键，结束测试，测试仪自动给出测试的结果。e)测试完毕显示出当前各相的实际电压、电流、功率，校正后的短路电压百分比Uk％即阻抗电压、测试负载损耗以及校正后的负载损耗（非额定电流条件下短路试验时将测量的功率损耗和短路电压校正到额定电流条件时的数值）。

临沂变压器容量特性测试仪综合实验此界面是变压器材质测试的主要结果界面。注意：进行此实验之前要对变压器的所有参数进行测试，包括变压器的容量，变压器的直阻，变压器的外观参数都要进行准确的测试。4.5.1基本概念：本仪器可判断出变压器高低压绕组材质。线圈铜或铝材质的不同，导致变压器容量、体积、质量、匝比、导线截面积、直流电阻、电阻温升曲线等参数均有所变化，这些参数之间又相互影响。对于固定型号与容量的配电变压器，由于国标严格规定了其设计与制造流程，对线圈直流电阻值、损耗等规定了参考值。生产厂家采用铝代铜时，就会在没有明确规定的变压器的某些参数（例如体积）上做文章，例如，为保证铝绕组变压器的直阻、损耗与同型号铜绕组变压器的参数对应，以符合的标准，在变比和铁心相同的情况下，增大铝线圈的截面，这会导致变压器体积增大。有的厂家为使变压器器身及体积变化不太明显，采用减小铝线截面，这将导致绕组直流电阻、损耗增大；或者在保证变比不变的情况下，减少线圈匝数，减小线圈长度，这将导致变压器阻抗电压发生改变，这将会导致变压器容量变化，厂家则利用目前变压器容量的判断仅仅根据变压器阻抗电压百分值推断，且允许有10％误差的规定，适当减小变压器容量。另外，金属的电阻值会随着温度的升高而增大，这主要是因为电阻率与温度间近似地存在线性关系，铜和铝的电阻值随温度的变化情况不一致，因此也可以结合变压器绕组直流电阻温度系数鉴别绕组材质的方法。实际上即使变压器容量相同、线圈采用的材质相同，由于厂家生产工艺、结构等因素的差异，也会导致体积不同。本系统将变压器容量、外观参数、直阻、匝比作为变压器材质检验的重要影响影响因素，将这些数据与数据库参数进行对比，通过大量试验确定影响因子的权重，建立影响变压器线圈材质的概率分布模型，确定变压器绕组的材质分析模型。测试仪采用直流电阻和常规变压器容量测试的“二合一”的方法，通过模糊数据分析方法，进行准确的数据换算正确判断出干式变压器容量的大小；进一步利用直阻数据并综合变压器变比数据、变压器的本体外观数据、实验温度数据等进行大量的优化组合判断，通过综合计算计算出高低压包的材质“铜铝因子”，进而得出变压器材质为铜铝的判断结果。

<临沂>天正华意电气设备有限公司 临沂经验丰富的变压器接地电流测试仪基地

临沂变压器容量特性测试仪尊敬的顾客感谢您使用本公司生产的变压器材质分析仪在初次使用该测试仪前，请您详细地阅读使用说明书，将可帮助您正确使用该测试仪。我们的宗旨是不断地改进和完善公司的产品，因此您所使用的产品可能与使用说明书有少许的差别。如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击。为避免触电危险，务必遵照说明书操作！要求请阅读下列注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。为了避免可能发生的危险，本产品只可在规定的范围内使用。只有合格的技术人员才可执行维修。请勿擅自打开仪器，否则将不能得到包修等各种服务，出现任何问题请先电话联系售后服务部。——防止火灾和人身伤害使用适当的电源线：只可使用本产品专用、并且符合本产品规格的电源线。正确地链接和断开：当测试导线与带电端子连接时，请勿随意连接或断开测试线。产品接地：本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。为了防止电击，接地导体必须与地面相连。在与本产品输入或输出终端连接前，应确保本产品已正确接地，请自行检查用户接地线是否可靠。注意所有终端的额定值：为了防止火灾或电击危险，请注意本产品的所有额定值和标记。在接线之前，请阅读产品使用说明书，以便进一步了解有关额定值的信息。请勿在仪器未装好时操作：如盖板或面板已卸下，请勿操作本产品。使用适当的保险管：只可使用符合本产品规定类型和额定值的保险管。避免接触裸露电路和带电金属：产品有电时，请勿触摸裸露的接点和部位。有可疑的故障时，请勿操作：如怀疑本产品有损坏 ，请本公司维修人员进行检查，切勿继续操作。

<临沂>天正华意电气设备有限公司 临沂经验丰富的变压器接地电流测试仪基地

临沂变压器容量特性测试仪我国电力系统实行两部制电价：除了收取计量装置所计量的费用外，还要根据变压器容量收取基本电费；对于较大用户在投运变压器时还要一次性交纳增容费。随着电力行业的发展，用电量的增大，自有变压器和个人承包变压器已渐渐占据了配变中相当的份额，随之而来的就是个人为了达到少交费、多用电的目的而采取的各种弄虚作假的手段（主要是改、换变压器铭牌）；有些用户年偷电费额达数十万之多，电力部门苦于没有有效的控制手段。 有源变压器特性-容量综合测试仪是我公司针对这种问题专门开发、研制的专门用于变压器容量、损耗参数测量的高精度仪器。它自带能充电电池，不用外接电源即可工作，充电一次可连续测量500台次；同时，内部数字合成三相标准正弦波信号（绝非简单的逆变交流输出，保证了非额定条件下各测试项目测试数据的准确性），经功率放大器可提供三相精密交流测试源；在测量变压器容量和变压器的短路损耗时不需要外接三相测试电源及调压器、升流等辅助设备，简化了接线，大大提高了工作效率。

<临沂>天正华意电气设备有限公司
临沂经验丰富的变压器接地电流测试仪基地

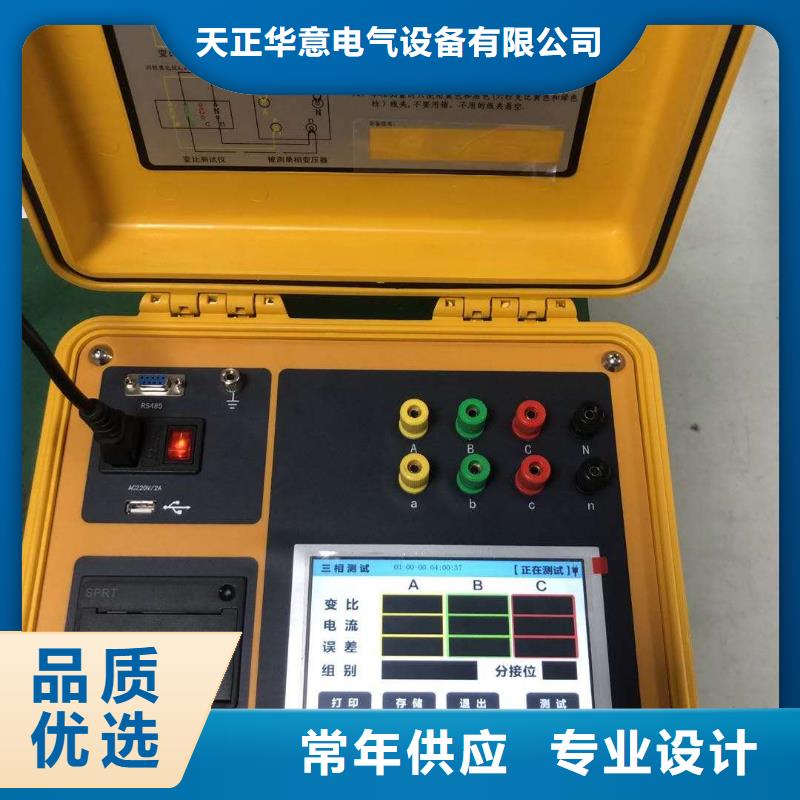

临沂变压器容量特性测试仪变压器材质分析仪（触摸屏版）是我公司研发人员在原我司变压器容量测试仪基础上升级而成。延续了我司原仪器的体积小巧、操作简单、使用方便等优点，并升级了内部处理器、数据采集系统、国标数据，使仪器可用范围更宽，测试精度更高。本仪器包含了变压器容量、变压器空载损耗、变压器负载损耗以及其代号水平判定等功能。仪器内部自带能可充电电池，无需外接电源即可工作。电池一次完全充电可连续测量100台套以上的变压器。此外，仪器内可提供三相精密50Hz正弦波交流测试电源，在测量变压器容量及变压器负载损耗时不需要外接三相测试电源及调压器、升流器等辅助设备，从而大大提高了您的工作效率。本仪器为多功能测量仪器，相当于往常四种测试仪器：即有源变压器容量测试仪＋变压器特性参数测试仪＋变压器直流电阻测试仪＋变压器材质分析仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。完全可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的。

<临沂>天正华意电气设备有限公司

临沂变压器容量特性测试仪本分析仪集变压器材质测试、容量测试、特性测试、直阻测试、变比测试与一身，是我公司针对这种问题专门开发的一种高精度仪器，既能轻松检测出干式变压器是否以铝代铜以次充好，还能准确测试变压器容量，可准确检测用户是否改、换变压器铭牌。又能对各种变压器的容量、负载损耗、空载损耗、阻抗电压、空载电流等工频参数进行准确测量。该仪器除具有体积小、重量轻、测量准确度高、稳定性好等特性外，还采用大屏幕液晶显示窗口、图形式菜单操作并配有汉字提示，集多参数于一屏的显示界面，人机对话界面友好，操作简便、易学等优点大大提高了工作效率，是各级电力用户、质监部门的 产品。数据监测采用国际标准的全数据监测，采用高精度功率分析仪测量，保证了数据的准确性，该功率分析仪为我公司自主研发，自行生产，已经成功运行在 变压器质量检测中心。2．系统保护采用硬件以及系统互锁等多重保护，台体采用分体式设计，控制部分采用一次线路和二次控制线路分开设计，大大提高了对试验人员、被试产品的性。

临沂变压器容量特性测试仪功能特点1、可测量各种配电变压器的容量，无源测量，方便、准确。2、内部自带电源、自动产生三相大功率测试电源。3、可测量各种类型的变压器的空载电流、空载损耗、短路电压、短路损耗。4、通过空载试验可准确判定被测变压器的型号，包括：油浸式S7、S9、S11、S13、S15、S20、S21、S22、S25；干变SCB9、SCB10、SCB11、SCB12、SCB13、SCB14、SCB15、SCB17、SCB18、SCB19等各种类型的变压器。5、可自动进行波形畸变校正，温度校正（提供简单的温度校正和附加损耗分别校正两种方式），电压校正（非额定电压下的空载试验），电流校正（非额定电流条件下的短路试验），非常适合没有做稍大容量变压器短路试验条件的单位。6、可测量电压和电流的谐波含量和总谐波失真度。7、可进行简单的矢量分析，绘制矢量图。8、显示各电参量的波形图，做为示波器使用。9、电压回路宽量限：电压可测量到750V，不用切换档位即可保证精度。不会因电压档位选错而对仪器本身有所损坏。10、电流量程分高低档，可保证100A测量范围，小可保证毫安级的幅值准确测量，可满足PT的阻抗电压测量。11、容量测量范围：20kVA~800000kVA（三相变）5kVA~100000kVA（单相变）12、电池剩余电量百分数指示功能，绝非简单的亏电报警。13、大屏幕、高亮度的彩色液晶显示，全汉字菜单及操作提示实现友好的人机对话，导电硅胶触摸按键使操作更简便，按键寿命更长。14、用户可随时将测试的数据通过微型打印机将结果打印出来。15、测试结果存储功能，可存储200组容量测试数据。

临沂经验丰富的变压器接地电流测试仪基地

临沂变压器容量特性测试仪功能特点?采用ARM＋FPGA＋ADC模式，并配以RT-Thread实时操作系统，仪器系统更稳健，测量精度更高。?7寸彩色高亮液晶，触摸屏，Win8风格界面，中文输入，全中文菜单。?具有完善电子帮助，各项操作均有接线图和文字描述，操作直观简单。?内置大容量存储器，USB口通讯，现场测试数据均可保存，根据客户需要可以将数据上传到PC机。?具有程序远程升级功能，根据客户要求可以远程升级仪器程序。?在各测试界面下均可以观察实时电压通道、电流通道的情况。?可以提供各变压器特性测试时电压、电流通道的谐波情况，并用柱状图显示。?通过单一界面实时显示测试电路的电压、电流、频率、功率因数、有功功率、无功功率、视在功率，并可以绘制向量图，以便于判断现场接线情况。?标配特制现场低压短接线，无需螺丝和扳手，可牢固短接被测变压器接线柱，方便现场测试。?可现场测量多种配变、电变变压器容量，无需另配电源，检测更方便、更快捷?结合外配电源以及调压、升压、升流等设备，可测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等变压器特性数据?所有测试结果均自动进行了相关校正。您只需输入相关参数（如温度、空载校正系数等），仪器即可自动进行诸如：波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高?变压器特性测量中，电压量程可达750V，电流量程达100A，且内部配有保护电路。测量时不用切换档位既可保证测量精度，更不用担心因档位选错而烧坏仪器?变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围?根据测试结果中的空载、负载损耗，可自动推定三相油浸式配变、电变变压器的性能水平，供工作人员现场参考。?直阻测试提供6档输出电流选择，可以输出10A电流。?参数设置更加完善，可以设置变压器的测试绕阻、分接位置、测试相别、试品温度、折算温度值等。?具有音响放电报警，减少误操作。
