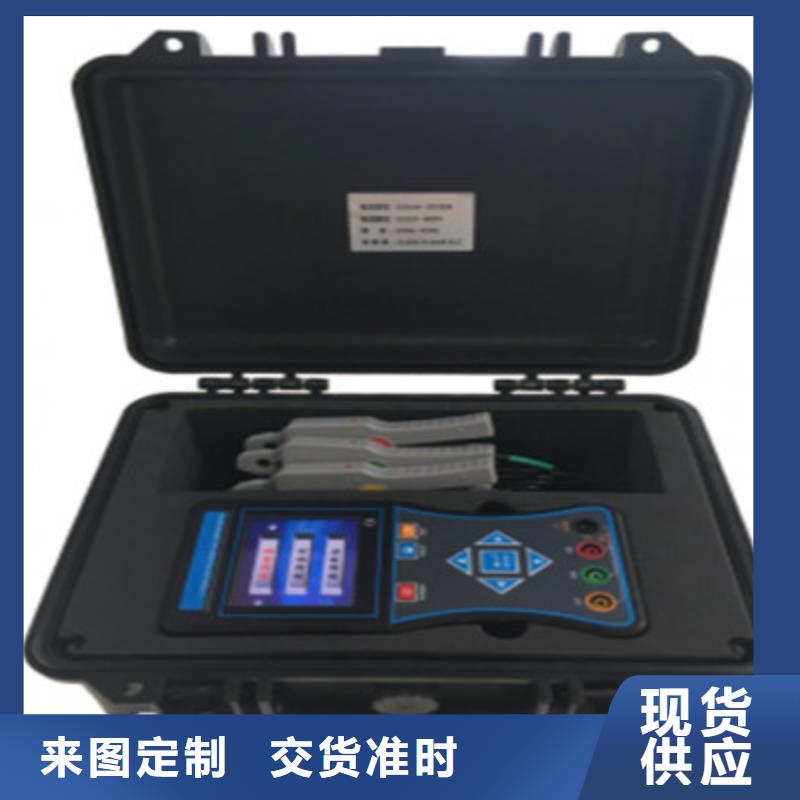

兰州相位伏安表在仪器侧面，圆孔为充电插座；方孔为USB通讯插座。6．操作方法6.1 工作电源本仪器采用电池供电，无需外部电源，仪器就可以工作。6.2 工作接线（关键操作）6.2.1 电压接线（1）三元件Y 接线方式（三相四线制Y 接法）：用电压测试线将仪器的UA、UB、UC 和Uo接线端子分别接到现场A、B、C、N三相电压和零线上。（2）两元件接线方式（V 接法）：用电压测试线将仪器的UA 接现场A 相电压、仪器的UC 接现场C 相电压、仪器的Uo接现场B相电压。6.2.2 钳表接线三只钳表（10A）对应插入电流输入插座中，并锁紧，以保证良好接触。6.3 开机进入主菜单按照说明书中说明的接线方法进行接线，确认无误后方可接通电源。打开电源进入主菜单画面（如图2）： 2 主菜单用1-8键来进入对应的子菜单。如：进入“参数设置”界面，单击“1”键即可。6.4 参数设置进入主菜单，单击“1”键，进入参数设置菜单。“↑”，“↓”为光标移动键。序号：为当前仪器数据组的编号，按数字键输入相应数字编号，多为6位。台站、线路：所要测试的电网台站、线路编号。

兰州相位伏安表请勿撞击、跌落仪器，以避免仪表和电流钳受冲击，损坏仪器，尤其是钳口接合面。?注意本仪表所规定的测量范围及使用环境。?严禁私自使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?手册中的“ ”乃警告标志，使用者必须依照本手册内容进行操作。?手册中的“ ”等危险标志，使用者必须严格依照本手册内容进行操作。二、简介三相数字相位伏安表是我公司钳形系列仪表的产品，该仪器是一种全数字化、多功能、高精度、智能化的多参数工频测量仪器。该仪器应用微处理器技术和数字信号处理技术，以直接交流采样法实现工频电参数测量（如电压、电流有效值，有功、无功功率、视在功率、工频频率、功率因数，相位关系等），判别变压器接线组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否，该表采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。为用电检查人员提供一种、准确、便捷的新型电力仪表。三相数字相位伏安表又名智能型三相数字相位伏安表、多功能三相数字相位伏安表、三钳数字相位伏安表等，适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于电能计费系统及继电保护系统。三、基本功能简介1.采用大屏幕高背光显示，能清晰显示仪器的工作状态和测试参数，操作极为方便。2.测量三相电压、电流、相位、频率、有功功率、无功功率、视在功率、功率因数及及总和功率。

兰州相位伏安表有电！危险！操作者须经严格培训并获得相关电工操作认证才能使用本仪表进行现场测试。注意本仪表面板及背板的标贴文字及符号。?操作者必须完全理解手册说明并能熟练操作本仪表后才能进行现场测试。?使用前应确认仪表及附件完好，仪表、测试线绝缘层无破损、无裸露及断线才能使用。?测试前请先确认功能开关已设定在适当的量程范围内。?测试时，用不到的电流钳或电压输入线不要与仪表连接，以免引起干扰。?I1、I2电流钳不用混用，需对应接口连接。?不能用于测试高于600V的电压，不能测试超过20A的电流。?仪表后盖及电池盖板没有盖好禁止使用。?确定导线的连接插头已紧密地插入接口内。?仪表于潮湿状态下，请勿使用，或更换电池。?禁止在易燃性及危险场所测试。?测试线须撤离被测导线后才能从仪表上拔出，不能触摸输入插孔，以免触电。?请勿在强电磁环境下使用，以免影响仪器正常工作。?仪表在使用中，机壳或测试线发生断裂而造成金属外露时，请停止使用。?请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。?仪表及电流钳口必须定期保养，保持清洁，不能用腐蚀剂和粗糙物擦拭钳口。?避免电流钳受冲击，尤其是钳口接合面。?仪表具有自动关机功能。?长时间不用本仪表，请取出电池，更换电池请注意电池极性。?注意本仪表所规定的测量范围及使用环境。?使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。?由于本仪表原因，继续使用会带来危险时，应立即停止使用，并马上封存，由有授权资格的机构处理。一. 简介TH-2000双钳数字相位伏安表是一款专为现场测试的多功能仪表，具有高精度、高稳定、低功耗、使用方便等特点。

兰州相位伏安表为参考基准的六角图图12是主机改变相位参考基准后的六角图，通过“基准”键可选择IHA为参考基准，方向默认12点，直观检查差动接线。对于断路器失灵保护、微机母差保护、故障录波、监控系统电度计量、监控、安稳及备自投等都可参考上述方式进行保护二次回路的接线检查。9 操作注意事项1 ）主机与分机在通讯校验完成前不得随意插拔校验线。2） 测量通讯过程中不得改变主机基准，以免造成测量相位的错误。3） 相位测量时，注意电流流向必须与电流钳箭头标注方向一致。4） 分机切换编号或测量点，请等待5s钟待测量示数稳定后再发送。5） 测量通讯过程中若出现误关机，必须关闭分机重新校验。10 主机存储数据格式的导出使用装置附带的U盘可以将主机存储的测试数据导出，所导出的数据格式均加入了制表符，可直接复制至excel文档中进行后期测试报告的编辑。10.1测量通讯数据导出格式10.2 单机测量数据导出格式11 产品保修卡产品保修卡1 本产品自购买日期起免费保修一年，终身维修。2 下述情况产品出现故障不在保修范围内：2.1 未按照说明书要求使用所造成的损坏。2.2 人为行为导致的产品损坏。此保修卡为保修服务的重要凭证，遗失不补。请妥善保管！ 操作注意事项1 ）主机与分机在通讯校验完成前不得随意插拔校验线。2） 测量通讯过程中不得改变主机基准，以免造成测量相位的错误。3） 相位测量时，注意电流流向必须与电流钳箭头标注方向一致。4） 分机切换编号或测量点，请等待5s钟待测量示数稳定后再发送。5） 测量通讯过程中若出现误关机，必须关闭分机重新校验。10 主机存储数据格式的导出使用装置附带的U盘可以将主机存储的测试数据导出，所导出的数据格式均加入了制表符，可直接复制至excel文档中进行后期测试报告的编辑。10.1测量通讯数据导出格式10.2 单机测量数据导出格式11 产品保修卡产品保修卡1 本产品自购买日期起免费保修一年，终身维修。2 下述情况产品出现故障不在保修范围内：2.1 未按照说明书要求使用所造成的损坏。2.2 人为行为导致的产品损坏。此保修卡为保修服务的重要凭证，遗失不补。请妥善保管！

兰州相位伏安表I1I2的相位测试将旋转开关旋至I1I2位置，将两个电流钳连接到仪表前端的I1、I2电流输入插孔，再将电流钳对应钳住I1、I2线路，测试显示值即为两路电流之间的相位。（3）U1I2的相位测试将旋转开关旋至U1I2位置，红黑2条测试线连接到仪表的U1电压输入插孔，1个电流钳连接到仪表前端的I2电流输入插孔， 再将测试线与电流钳对应接入U1、I2线路，测试显示值即为电压和电流之间的相位。（4）I1U2的相位测试将旋转开关旋至I1U2位置，1个电流钳连接到仪表前端的I1电流输入插孔，红黑2条测试线连接到仪表的U2电压输入插孔，再将电流钳与测试线对应接入I1、U2线路，测试显示值即为电流和电压之间的相位。A.交流电流、漏电流测量：将旋转开关旋至I1的20A档，1个电流钳连接到仪表前端的I1电流输插孔，再用电流钳钳住被测线路，测试显示值即为被测电路中的电流或漏电流，若被测试电流比较小，可以选择较小的档位再进行测试，以提高测试的准确性。也可以将旋转开关旋至I2的适当量限，用I2路测试电流或漏电流。注意旋转开关所处I1、I2的位置与电流钳I1、I2的输入插孔必须对应。B.交流电压测量：将旋转开关旋至U1的600V量程，红黑2条测试线连接到仪表的U1电压输入插孔，再将测试线接入被测试线路，测试显示的值为被测线路的电压，若被测试电压比较小，可以选择较小的档位再进行测试，以提高测试的准确性。

兰州相位伏安表自主研发开模的手持式结构，高强度工程塑料，坚固且轻便，使用简便，大大方便了现场使用，是电力工作者的得力助手。一、功能特点1、三路电压、三路电流矢量同屏显示，对于复杂差动保护装置可采用双钳法进行多次测量终绘制出完整的六角图。2、采用钳形电流互感器接线，不用断开电流回路，方便。3、可进行复杂保护装置的矢量分析，判断接线是否正确，并给出正确的接线图以供对比。4、可进行常规电参量测试，同时显示三相电压、三相电流、三相有功功率、三相视在功率、三相相位角；并可直读折算到互感器一次侧的电压幅值、电流的幅值、功率的数值。5、可进行三相三线高压计量装置错误接线检查，能对三相三线48种接线进行分析判断，直接给出分析结果；查处恶意改变计量接线的窃电手段，有效避免电费流失。6、可进行现场被测信号的谐波分析，能分析出2－21次谐波的各次含量，自动计算出总谐波失真度。7、大屏幕、高亮度的彩色液晶显示，全汉字图形化菜单及操作提示实现友好的人机对话，硅胶触摸按键使操作更舒适、手感更佳，液晶宽温、带亮度调节，适应冬夏各季环境应用。8、大容量锂电池供电，连续工作长达8小时。9、用户可随时将测试的数据以记录的形式保存下来，以供集中统一管理、备案、查阅，可存储1000组以上的数据。10、可将保存的记录上传到后台管理计算机，进行综合分析，评审。11、具备万年历、时钟功能，实时显示测试工作进行的日期及时间。12、体积小、重量轻，便于现场使用。

兰州相位伏安表通过数字键直接输入。多都是5位。接线方式：三元件Ｙ型表示现场接线为星形接法，两元件V型表示现场接线为V 形接法。通过“←”“→”键来选择。额定电压：现场被测试系统的电压，必须输入正确，否则影响参数计算的精度。分57.7V、100V、220V、380V。通过“←”“→”键来选择。电流量程：多个档位，10A、50A、500A 和1500A。通过“←”“→”键来选择。ＰＴ、ＣＴ变比：为１表示现场测量ＰＴ、ＣＴ二次电压、电流和功率等参量，要反算ＰＴ、ＣＴ一次电压、电流和功率等参量，必须设定现场实际的变比。是否存储：用来设定是否存储。通过“←”“→”键来选择“是”或“否”。记录间隔：用来设定存储的间隔。有“帧/5秒”、“帧/15秒”、“帧/30秒”、“帧/1分”、“帧/2分”、“帧/5分”、“帧/15分”、“帧/30分”等间隔段。通过“←”“→”键来选择。测试员：测试员编号。数字键直接输入。图３ 参数设置单击“确定”键退出该界面。6.5 基本电参量在主菜单，单击“2”键，进入“伏安测试”界面。主要测量现场的三相电压、电流、功率、功率因数和频率等电参量。按“确定”键退出此画面。图4 基本电参量6.6 闪变测量在主菜单下，单击“3”键，进入“闪变测量”界面。闪变是由于电源电压变化而产生，以波动量化表示，数值越大，波动越大。电压变动与电压变化的持续时间和幅度有关。短时闪变在10 分钟内测得，而长时闪变在2 小时内测得。按“确定”键退出此画面。图5 闪变测量6.7 不平衡及偏差在主菜单下，单击“4”键，进入“不平衡度及误差”界面。不平衡度指三相电力系统中三相不平衡的程度用电压和电流负序分量与正序分量得方均根百分比表示，分为电压不平衡和电流不平衡。

?兰州相位伏安表设置时间：输入方法为：按确认键使数字变成红色，此时再按相应的数字键输入数据，完成后再按确认键结束。如：11点45分07秒则输入114507确认即可。?变电站名称：指试验现场所处的变电站名称，用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。?变压器编号：指被测变压器的编号。与“变电站名称项目”一起用于对所保存的结果进行区分。由数字和字母构成，可任意组合。通过相应的数字/字母按键直接输入。3．二次参量界面图六、二次参量二次参量界面如图六所示，本界面左侧显示出三相电压信号、三相电流构成的实时向量图；右侧显示电压、电流的幅值和相对于参考基准信号的相位角。参考基准自动选择，当Ua有信号（Ua＞10V）时，Ua为参考基准，其他参量的相位角都是与Ua的夹角；当Ua无信号（Ua键将结果保存。6．三线计量界面图九、三线计量如图九所示：在屏幕的左上部分显示出三相三线制计量装置的实测矢量六角图，同一个坐标系中两个电压参量（Uab、Ucb）、两个电流参量（Ia、Ic）四个量的矢量关系；在屏幕的右上部分显示出电压Uab和Ucb、电流Ia和Ic的幅值和各个量以Ua为参照量的的相位角；屏幕的下半部分是用来显示接线结果的分析情况，包括：相序、接线判断、错接线更正系数，根据不同的负荷情况功率夹角的不同分4种角度范围（感性－5～55、感性55～115、容性－5～－65、容性－65～－125）对各48种接线方式进行结果判定。?
