六安录波仪7.8.上传故障记录到PC机上位机可以列出当前录波仪存储的全部故障记录文件，并可上传文件到本地硬盘，具体操作请参见PC机软件包用户手册。八、谐波分析8.1.实时显示/谐波分析按“菜单”键，选择弹出菜单的“实时显示/谐波分析”，进入实时谐波分析画面。谐波分析画面支持的操作：F1：运行/暂停F2：保存当前数据到存储器。记录的类型用图标标记，文件扩展名为“HAR”。在记录列表中，可以打开、删除记录。F3：选择模拟通道保存的数据作为一种记录，可以用记录列表对话框（按“菜单”键，选择弹出菜单的“记录”）打开、删除。8.2.选择模拟通道对话框按F1键切换选中的参量。录波仪多可同时进行3个模拟通道的谐波显示，选择多于3个通道的 操作将被禁止。 便携式录波分析仪 发电机特性记录仪 故障录波仪 交流电机综合试验台 发电机启动试验系统参数综合测试仪 电机定子性能综合测试台 便携式波形记录仪 发电机特性综合测试仪 电机经济运行测试仪 电量波形记录分析仪

波形记录仪六安
六安录波仪在设置过程中，有时需要输入数字，录波仪的数字输入框采用方向键操作。录波仪对每个数字输入框预先定义了格式，包括：整数位数、小数位数、是否有负号。例如，对于模拟量额定值，数字预先定义的格式为：4位整数、3位小数、可以有负号。某模拟量的额定值为15.75，在设置对话框中，输入框没有获得输入焦点时的状态：按Tab键，使其获得输入焦点：此时可以使用方向键→、←选择要改变的位，然后用方向键↓、↑改变该位的值；对于 位，如果格式规定可以有负号，则在“0”时，按方向键↓出现负号。5.5.画面信息条在“实时显示/波形”等画面，屏幕右侧出现信息条。信息条分为：方向健定义区：指示当前的方向健功能定义，使用Tab键轮换功能。光标信息区：显示2个光标在时间轴上的位置。放大/缩小 移动光标1光标2六、设置按“菜单”键，选择弹出菜单的“设置”，可以进入以下的设置项。受录波仪的键盘限制，部分需要输入字母、汉字的设置内容，需要在PC机上进行。6.1.采样频率录波仪的模拟量、开关量使用相同的采样频率，同步采样。可选用的 采样频率取决于采样的模拟通道的数目，对应关系请参见“技术规格”一章的相关说明。使用上、下箭头键，选择录波仪当前使用的采样频率，如果选择超过了 可用值，录波仪会给出提示，并自动选用当前可用的 值。6.2.通讯6.2.1串行口设置串行口的波特率；对于具有485接口的型号，还在此选择使用的串行端口号（COM1、COM2）。串行口：用随机附带的专用串口通讯电缆（5芯），连接PC机串口。波特率： 4800 – 115200可选；由用户选择能够保证通讯稳定的 值。注意：更改录波仪的串口设置后，应关机，重新启动。

波形记录仪六安
六安录波仪毫伏量通道只能接入分流器输出的毫伏电压信号（0-75mV），如果接线错误，可能会导致该通道损坏。3.4.转速信号通道转速信号通道面板示意图录波仪可以测量3种转速信号：1.1 : 1信号即发电机转子每旋转一周发生一个脉冲信号。例如，在轴上刷一条反光漆，使用光电传感器发生的信号。此时应将面板上的拨动开关拨至1：1处，并通过调节偏置旋钮，使得脉冲信号基本达到正负对称。传感器发生的脉冲信号可以使用示波器观察，也可以将其并联至录波仪的DC±300V，用”实时波形”功能观察。例如，观察到脉冲信号Vpp为1-5V，则应将偏置旋钮调至2-3V位置，使得脉冲信号产生有效的过零点。2.1：60信号这种信号来自60齿的齿 ，发电机转子每旋转一周发出60个信号。对应的，使用的一般是铁磁类型的传感器，发生的是正弦电压信号。此时偏置旋钮应该置于0位。3.脉冲数等于极对数转子上的测速齿 的齿数与机组的极对数相同，这种情况一般出现在水轮机组上。此时应将面板上的拨动开关拨至1：1处，并在参量配置中设置极对数，详见4.1模拟通道。 偏置旋钮应根据转速传感器的类型和信号的形态做具体的调节。使用录波仪的”实时波形”观察到的转速通道的波形，不是转速传感器发生的信号，而是经过录波仪处理后得到的锯齿波。如果转速信号正常，且配置正确，应生成稳定的锯齿波，并且转速值、发电机功角值正常。转速信号的Vpp高于1.0V，且有稳定的过零点，即可正常测量。

波形记录仪六安
六安录波仪故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有 段、第二段的长度和第二段记录频率）。Fw1：波形 段记录频率，使用当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用当前采样频率。TH-608CDM便携式故障录波器采用循环方式管理故障记录。故障启动后， 本地机生成一个新的记录，如果此时存储空间不足， 本地机会删除旧的一个故障记录，然后保存新记录。TH-608CDM便携式故障录波器本地机能够保存的记录数目，取决于故障记录的大小，而故障记录的大小由记录格式决定。3.1.2 长时记录长时记录能够连续不间断地对所有通道进行稳态记录，模拟有效值记录间隔20ms～10s，模拟量波形的记录频率1～10kHz，开关量通道的状态可设置。装置可设置保存长时记录数据的记录天数，具体天数参照记录文件的所占内存及总内存量的算法，由用户参照后自主设定，记录列表每次加载到仪器存储器上的容量不超过500MB。长时记录每5分钟形成一个长时记录文件，文件名默认的格式为“试验地点-日期 时间-长时记录.ltr”，用户也可以自定义文件名。 记录所有模拟通道的模拟量有效值和所有开关量通道的状态值，带有 时标。该记录功能可以投入或退出。详见“5.6 长时记录”。3.2模拟量启动参数运行中，TH-608CDM便携式故障录波器监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：3.2.1 突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），CDM3204将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即 不把缓变的模拟量有效值变化认作突变。

波形记录仪六安
六安录波仪制作试验报告试验完成后试验结果会以图形或者数据的方式展示，在结果查看器中选择生成报告类型，然后点击生成报告则在仪器中会自动生成WORD/EXCEL格式的试验报告，试验报告的名字与保存的试验文件名字相同。试验报告中的实时曲线图形和当前显示的示波器中的图形完全一样，并且仪器会对图形进行自动标识。生成试验报告时可选的项目包括：单色WORD报告，彩色WORD报告，EXCEL数据等组合3.10 软件示波器操作仪器的示波器程序实现的主要功能包括：1）数据采集时的实时示波2）数据采集完成后对数据进行波形回放3）数据波形的整体放大，整体缩小，X轴放大，X轴缩小，定位，撤销操作等4）数据波形的参数统计，统计内容包括平均值， 值，小值，开关量跳动次数，以及这些参数所对应的时间轴5) 对单条曲线进行，Y轴放大，Y轴缩小，Y轴上移/下移/平移，双线统计等操作6）通道名称定义，物理量单位定义示波器组件外形如图5所示，左右两边的工具栏是针对示波器的操作，当鼠标离开工具栏时，工具栏会自动收起显示当前的坐标系，当鼠标进入工具栏的文字提示处时，工具栏会自动打开，显示可以进行的操作按钮。针对于示波器的操作包括：通道与坐标设置，图形放大，缩小，X轴放大，X轴缩小，参数统计，撤销操作，坐标自动选择，数据定位，单线统计分析，单线上移，单线下移，单线平移，单线放大，单线缩小，应用当前坐标设置至模板等操作。图13 通道设置1）通道与坐标设置完成通道名称定义，单位定义，颜色设置，是否显示，信号坐标范围，时间轴范围，当前坐标系配置等设置功能。其中通道设置如图13所示，其中通道1，通道2……通道12对应仪器主机面板的CH1，CH2…..CH12等12个物理通道，通道名称文本框是信号通道在该试验模板中的物理量名称，后面紧跟的是物理量的单位，展示时曲线的颜色， 当是否显示复选框选中时，曲线将显示在示波器中，否则曲线将不在示波器中展示。

波形记录仪六安
六安录波仪、界面和基本操作5.1.状态条在运行中，录波仪在显示画面下部显示状态条，状态条包括以下信息：功能路径：显示录波仪的IP地址，及所处的显示画面，或者打开的记录文件名。采样频率：当前所用采样频率。故障记录区状态 ：录波仪共分配了3个故障记录区，此项指示了各区的状态。（黑）此记录区当前空闲。（绿）此记录区正在录制故障记录。（红）此记录区正在将录制完成的记录存储到 存储器。趋势图运行状态：显示趋势图当前是否运行。趋势图处于停止状态。交替显示，趋势图处于运行状态。 串行口运行状态：显示串行口数据包的传送。交替显示，每次交替表示发送了一个数据包。网络运行状态：显示网络数据包的传送。交替显示，每次交替表示发送了一个数据包。实时时钟：实时显示录波仪时钟。运行/暂停状态：有些实时显示画面支持暂停，暂停时此处显示提示。5.2.按键此处说明在没有打开对话框的时候，录波仪的按键的通用用途。各按键在对话框中的用途，请参见“对话框操作”。?菜单：弹出主菜单。?F1 ：对于实时显示画面，暂停画面刷新（不影响录波仪的其他功能）。?F2 ：用于翻页（对于实时列表），或存储一个当前画面的记录（对于其它实时显示画面）。?F3 ：打开画面设置对话框。?↙、Esc ：在对话框中使用。?Tab：参见“画面信息条”，或在对话框中使用。?→、←、↓、↑：参见“画面信息条”，或在菜单、对话框中使用。5.3.主菜单操作在没有打开对话框的时候，按菜单键弹出菜单。?↓、↑：移动选择焦点。?→ ：进入子菜单。?↙ ：选择菜单项。?Esc ：退出菜单（返回到上一级菜单）。5.4.对话框操作在录波仪的对话框中，有基本的操作提示。以下是录波仪的对话框操作的总结：?↙ 键：记录、应用对话框的输入，并退出。?Esc键：放弃对话框的输入，并退出。?Tab键：切换对话框中控件的输入焦点。?F1：状态切换，包括复选框和列表控件。?F2：编辑列表控件中的选中的行。?方向键：在一组单选按钮中选择；在列表框中选择。?对话框中数字输入框的使用

波形记录仪六安

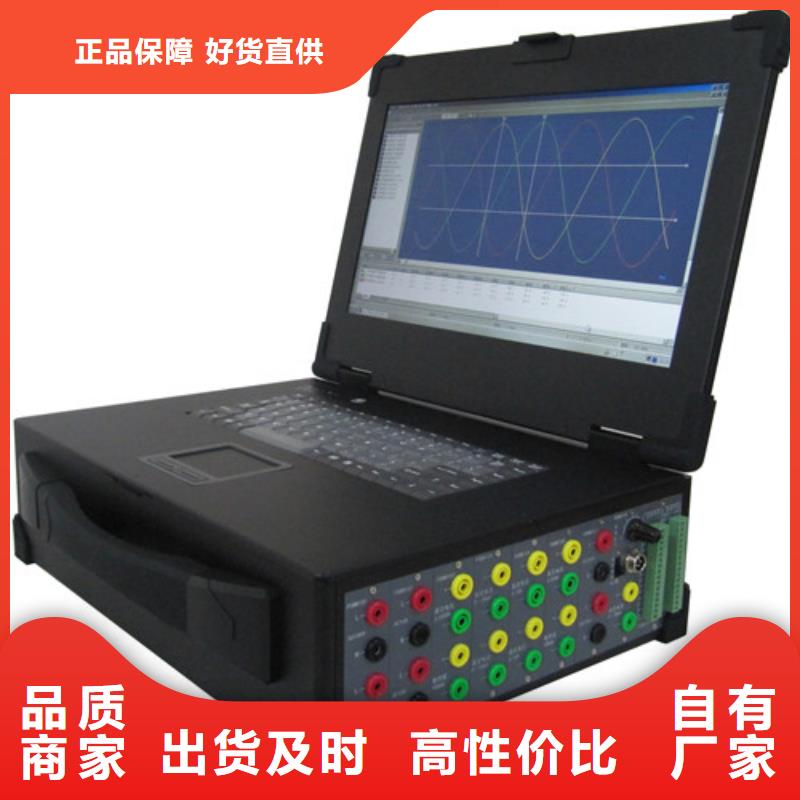

六安录波仪一、功能特征?电气隔离24路模拟量、16路开关量同步采样输入信号处理通道全部采用电气隔离，隔离耐压3000VDC。?灵活的采样频率录波仪允许选择从 10K/s 到 100K/s 的多种采样频率，以满足不同应用需要。 采样频率为100K/s（2路模拟通道、16路开关通道），当24路模拟量、16路开关量全部打开时，录波仪的采样频率为10K/s。?实时有效值计算录波仪对模拟通道进行无延迟的有效值计算。交流量RMS每10ms生成一点。?实时派生量计算用户可以定义多达24个派生量，包括频率、有功、无功等多个类型。录波仪进行无延迟的派生量计算。?对接入通道、派生量实时监视，多种故障启动方式在任何运行状态下，录波仪都根据用户设置的启动量、启动方式、启动值，实时监视接入量，一旦满足启动判据，即按用户设置格式记录波形。故障记录文件存储容量为2GB。如果连接了上位机（PC机），录波仪即时通知上位机。?发电机总启动电气试验功能连接PC机，录波仪可以进行发电机总启动电气试验，包括发电机、励磁机的短路、空载试验，励磁调节器特性试验等。?实时监测实时谐波分析、实时波形显示、矢量图画面。?6.4＂TTF显示屏分辨率为640*480?串行口通讯RS-232C可以定制为半双工时序，可通过RS232/485转换器接入RS-485总线。?10/100Mbps局域网接口录波仪具备1个局域网接口，可以直接连接PC机，也可接入局域网。?PC软件PC软件运行于Windows平台，通过串行口或网络接口连接。提供实时监视、参数设置、数据分析、发电机总启动电气试验等功能。
